Plan du cours Forage de Kola Types de
- Slides: 16
Plan du cours Forage de Kola Types de déformations TP 1: El Asnam TP 2: Maquette laser: corrigé Différents types d’ondes Hodochrones Trajets et noms des rais sismiques Structure de la Terre: bilan Définitions Sources 1 S: Structure de la Terre
1 S programme 2000 : Structure et composition chimique interne de la Terre
Forage de Kola Superdeep hole près de Mourmansk 12267 m de profondeur Google Earth 69° 23 ’N, 30° 36’E (69. 383333 N, 30. 6 E) près de Zapolyarnyy
Différents types de déformations Déformation Plastique Elastique Cassante Traction

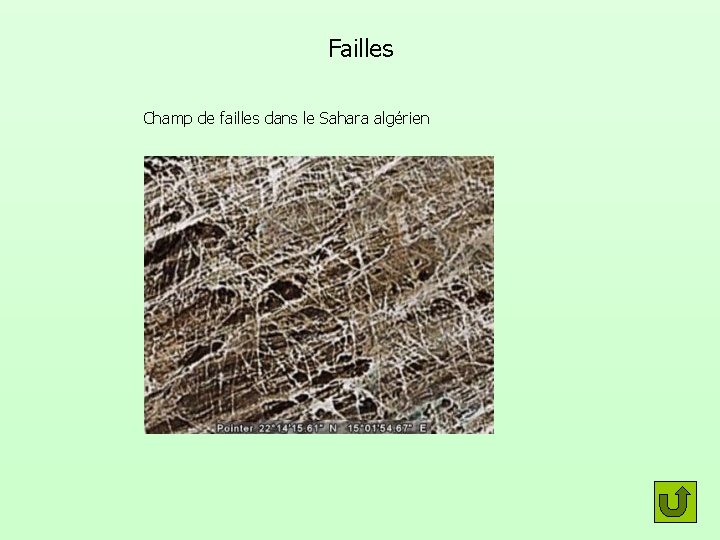

Failles Champ de failles dans le Sahara algérien

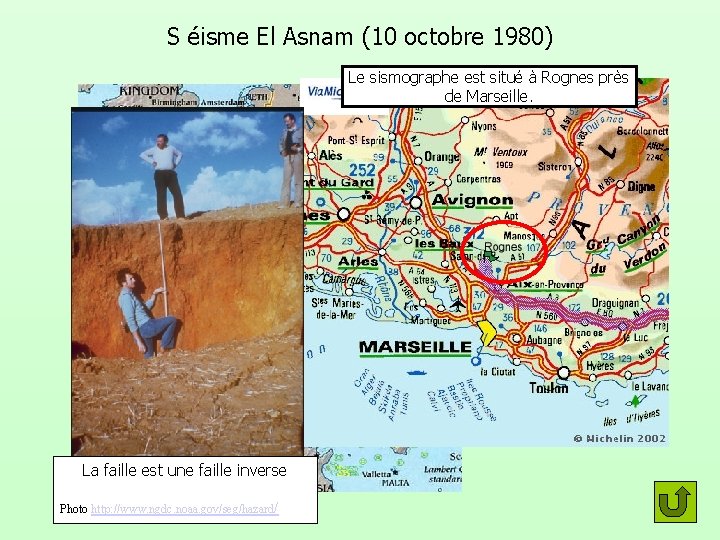

S éisme El Asnam (10 octobre 1980) Le sismographe est situé à Rognes près de Marseille. Le séisme a eu lieu à El Asnam (Chlef) La faille est une faille inverse Photo http: //www. ngdc. noaa. gov/seg/hazard/
El Asnam localisation de l’épicentre Distance El Asnam Marseille: 900 km environ Séisme El Asnam: P-S 85 secondes Séisme inconnu: P-S 20 secondes Distance approximative à l ’épicentre: 900*20/85 soient environ 200 km

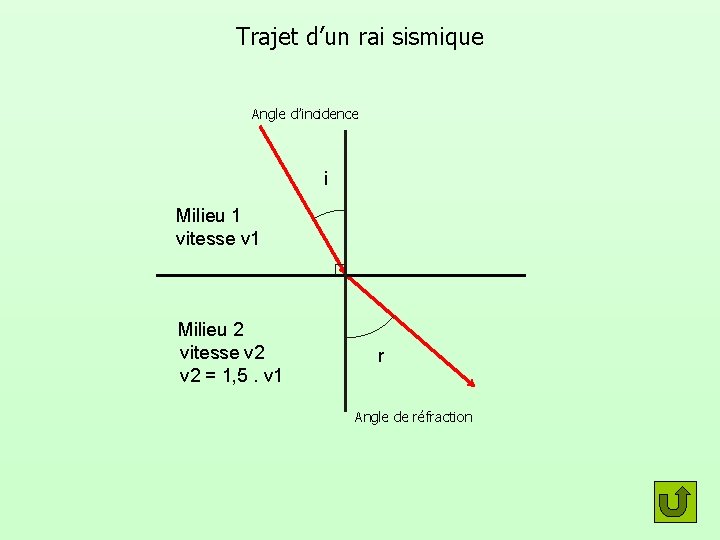

Trajet d’un rai sismique Angle d’incidence i Milieu 1 vitesse v 1 Milieu 2 vitesse v 2 = 1, 5. v 1 r Angle de réfraction
Trajets possibles pour un rai sismique E Séisme (entrée du « bruit » ) S Sismographe Onde directe Surface Milieu 1 (vitesse v 1) Onde réfléchie h l Milieu 2 (vitesse v 2) l Onde « conique » l= angle de réfraction limite
Hodochrones Onde réfléchie Temps Onde directe Onde « conique » Pente= 1/v 2 Pente= 1/v 1 2 h/v 1 Distance E-S E Séisme (entrée du « bruit » ) Surface Milieu 1 (vitesse v 1) h Milieu 2 (vitesse v 2) S Sismographe Onde directe Onde réfléchie Onde « conique »
Exemples de trajets d’ondes sismiques dans la Terre Notation du trajet Traverse Se réfléchit sur Le manteau P Le noyau K c La graine I i Exemple P K I K P
Maquette laser: corrigé Zone d’ombre Indice de l’air =1 Indice de l’eau =1, 33 Vitesse dans l’air =1, 33 eau Vitesse dans l’eau air
Bilan: structure de la Terre Divisions (bases sismiques) Discontinuités sismiques Profondeur km Croûte Mohorovicic Supérieur Manteau 10 à 30 LVZ 300 Inférieur Noyau Graine (solide) Lithosphère 100 700 Externe (liquide) Divisions (bases mécaniques) 2900 5000 6400 Asthénosphère
Définitions Chapitre structure de la Terre Notion Définition
Définitions (suite) Notion Définition

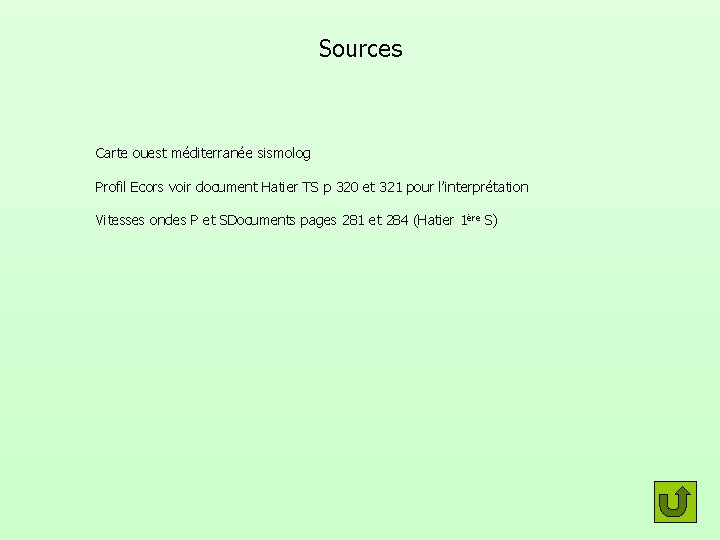

Sources Carte ouest méditerranée sismolog Profil Ecors voir document Hatier TS p 320 et 321 pour l’interprétation Vitesses ondes P et SDocuments pages 281 et 284 (Hatier 1ère S)
