DENOMINACIONES Y CONCEPTOS El mundo de la tecnología aplicada al control de instalaciones, esta en plena evolución valorando la evolución por la demanda en los mercados, en razón de las prestaciones, facilidad de manejo de los sistemas y el ahorro que aportan, en especial en la situación de crisis que están sufriendo los estados y por los costes de las energías. Nuestra denominación debía de considerarse, al estar soportado por nuestra tecnología, como una plataforma abierta que integra todo tipo de instalaciones incluidas las de seguridad. Me parece una denominación o concepto final, aplicada a nuestro sistema HITCOM: CONTROL DE EQUIPOS Y SISTEMAS UNIDOS EN UNA PLATAFORMA INTEGRAL CONTROLADOS EN APLICACIÓN LOCAL/REMOTA, CON MAQUINAS DEDICADAS Y/O CON LA TECNOLOGIA WEBSERVICE/CLOUD 2

IMPLANTACION HITCOM EN EMPRESAS La integración de la tecnología Hitcom en la estructura de cualquier empresa, tiene como fin el aprovechar la cartera de clientes actuales, diversificar la tecnología y negocio y, lo más importante, apostar por un modelo de negocio del I+D+i. Dada la enorme crisis, una de las salidas es la tecnología. Al ser un capítulo muy importante para el éxito del modelo de negocio, consideramos hacer un análisis del mercado convencional y, el de los mercados incipientes de control y eficiencia energética y el formato CLoud. Hitcom puede ofertar cualquier tipo de proyecto convencional y que acceden las empresas de referencia como pueden ser HONEYWELL, Siemens, Stephan, Johson Controls, etc. El mercado más convencional es el de BMS, es todo mercado de control y gestión de instalaciones industriales. Dentro de este mercado esta cualquier tipo de instalación en edificios, industrias, centros comerciales, polígonos y cualquier tipo de instalación. Control instalaciones de tipo DOMOTICA, considerando las instalaciones en viviendas , en especial chales, y nuevas edificaciones. Centralización de instalaciones, siendo la razón de gestión centralizada por la proliferación de pequeñas superficies y la necesidad de buscar ahorros en los consumos de energía. Básicamente consiste en la instalación en pequeñas superficies, control local y remoto, con una aplicación supervisora central o, sólo control remoto, para aquelos proyectos que no quieran disponer del control por personal del centro. 3

IMPLANTACION HITCOM EN EMPRESAS El mercado actual que tiene un crecimiento de más de dos dígitos es el de ahorro y eficiencia energética. La razón de la evolución del mercado esta basado en optimizar los gastos generales de los consumidores , amortizando la inversión en un corto periodo de tiempo e inclusive, financiar la instalación con el ahorro y con posibilidad de reducción de costes sin ninguna inversión, y la posterior reversión de la instalación al propietario. En definitiva la casi totalidad de las instalaciones requiere un sistema de gestión y control informático , siendo en una gran mayoría de las instalaciones, obligatorio el dotar de un sistema de gestión para la auditoría. Consciente del futuro del mercado, se esta estructurando distintos acuerdos con distintos especialistas de equipos y sistemas de ahorro de energía y, con empresas , fondos de inversión y entidades financieras, para acometer grandes proyectos de ahorro y eficiencia energética, en sus diferentes modelos regulados. El acuerdo está justificado en la necesidad de disponer de todos los medios, tecnologías y equipos, para acometer cualquier proyecto y concurso, de ahorro. Existe una legislación que define y regula los procedimientos y modelos de contrato de ahorro de energía, en sus distintas variantes, siendo el concepto el concretar las responsabilidades de los suministradores, en los valores de ahorro, en relación con los consumos y los costes. Presentamos una documentación del modelo de desarrollo con la incorporación de las tecnología de vanguardias de Hitcom y la solución con las aplicaciones virtuales basados en servidores virtuales en formato Webservice. 4

SERVICIOS PLATAFORMA HITCOM Las posibilidades de mercado y la oferta de control y gestión, se puede aplicar a cualquier tipo y modelo de maquina o equipo y adecuarlo a las necesidades de cada cliente. Sistemas de control independiente, con HITCOM gestión centralizada 5

MERCADOS Y DESARROLLO COEMERCIAL Es difícil acotar los mercados y el desarrollo comercial de la plataforma HITCOM. Se puede asegurar que podemos gestionar y controlar cualquier tipo de sistemas y equipos que requiera un proceso de centralización, automatización, proceso de funcionamiento, integración, auditoria, gestión o implantación de sistemas de ahorro. Aun siendo las posibilidades de comercialización muy amplia, en capitulo aparte definiremos y acotaremos las mas importantes, considerando de máximo interés resaltar las prestaciones de nuestra plataforma Hitcom por la facilidad de manejo, su interface gráfico, su coste inferior a los de la competencia y su tecnología. Estamos en una posición de mercado muy relevante para competir con las tecnologías de la competencia. El definir el tipo de instalaciones del mercado, no significa que un proyecto pueda ser de un tipo concreto y único, todas las instalaciones pueden utilizarse para cualquier tipo de gestión y al final todas tienen un tipo de tecnología o aplicaciones comunes. Si ponemos un ejemplo de un sistema de ahorro de energía con gestión en formato CLOUD, al final requiere el control de todos y cada uno de los equipos queremos ahorrar energía, siendo el procedimiento el control sobre el horario y potencia de cada maquina y, la interacción entre los distintos equipos y elementos de medición. Al final se puede gestionar y controlar tanto en local y remoto, en distintas ubicaciones remotas y con la nueva tecnología Webservice sin necesidad de equipos dedicados y específicos y desde cualquier tipo de dispositivo y desde cualquier ubicación conexión a Internet. Los dispositivos son cualquiera de los que existen en el mundo de la informática, como PC, tablet, dispositivos móviles, etc. 6

TIPOS DE MERCADOS POR INDICE DE DEMANDAS Es importante considerar el mercado actual que puede no coincidir con la tendencia del mercado, los distintos responsables deberán de valorar los modelos de aplicación de Hitcom en razón de la cartera de clientes y la penetración en los mercados. La importancia de los modelos de mercado en razón del crecimiento anual son: AHORRO DE ENERGIA. Sin ninguna duda el mercado de máximo crecimiento actual es el del ahorro y eficiencia energética. La razón del interés esta basada por la grave crisis económica del mercado interior y en general en cualquier país. Existe una conciencia por razones de ecología, costes de las energías básicas y la escasez. Una razón que esta permitiendo el enorme crecimiento de mas de dos dígitos, por la facilidad de amortización de la instalación por el ahorro. INSTALACION DE EDIFICIOS, se entiende por instalación de edificios cualquier tipo de control de gestión de instalaciones. Muchos de los edificios actuales se están dotando de programas de gestión y, en el ámbito empresarial y en algunos sectores, la totalidad de los edificios e instalaciones, cuentan con plataformas de gestión. Podemos poner como ejemplo todos los edificios comerciales, de grandes empresas, instalaciones estratégicas como grandes redes de electricidad, instalaciones grandes industrias, gestión de servicios y energía municipales, etc. En definitiva la gran mayoría de medianas y grandes instalaciones tienen sistemas informáticos de control. 7

TIPOS DE MERCADOS POR INDICE DE DEMANDAS INSTALACIONES DE CONTOL INFORMATICO GENERALES. Existe un mercado de distintos tipos de instalaciones que entra dentro de las tecnologías de automatización de procesos, domótica de lujo con integración de equipos de música TV, iluminación, persianas, climatización, seguridad, CCTV, en general todos los servicios que dispone un hogar oficina, etc. con el consiguiente ahorro de costes de la energía por el ahorro. PROYECTOS Y DESARROLLOS ESPECIALES. Esta es una diferencia con el resto de las compañías de nuestra competencia, que pueden darnos un prestigio tecnológico, unos margen de beneficio y una oferta tecnológica única, por su precio y solvencia técnica. Se trata de hacer un proyecto llave en mano, de necesidades que tengan clientes concretos y grandes proyectos. 8

DEFINICION DE MERCADOS Nuestro mercado es cualquier instalación que necesite de control sobre las instalaciones de energía y sistemas de seguridad. El modelo de solución técnica es diferente para cada aplicación por lo que requiere la toma de datos de cada proyecto, para poder valorar los costes y ofrecer la mejor solución técnica. Como concepto genérico existe dos soluciones técnicas, para controlar cualquier equipo y es por medios de unidades de proceso externo que se denominan PLC y por puertos de comunicación que disponen los equipos, con distintos estándares de protocolos. Los equipos antiguos no suelen disponer de puerto de comunicaciones y los actuales la practica totalidad dispone del puerto de comunicaciones. Esta característica obliga a la toma de datos de los proyectos con relación de equipos, marca modelo y numero de unidades. Las instalaciones antiguas que no disponen de puerto de comunicaciones son mas costosas de controlar, requiere la instalación de equipos externos para controlarlas y las prestaciones son inferiores al de comunicación directa, con el software residente de la maquina. En capítulos posteriores se desarrollaran las tecnologías clásicas con las de ultima generación comunicación directa. El mercado industrial esta muy bien estructurado con estándares y protocolos comunes y universales. 9

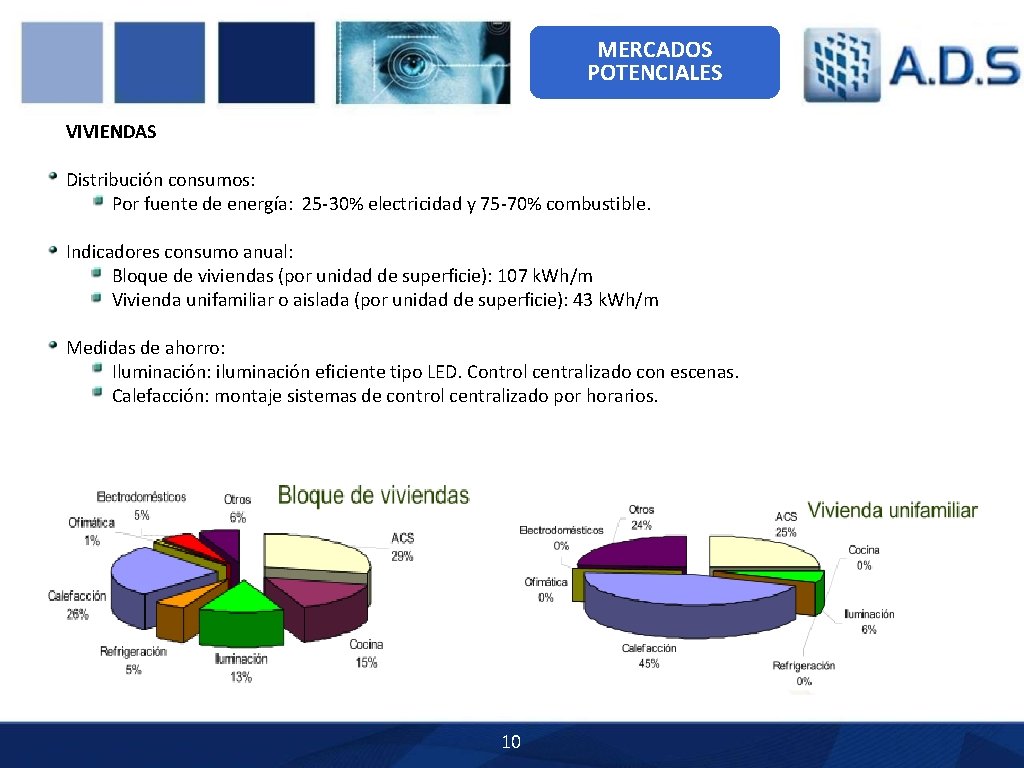

MERCADOS POTENCIALES VIVIENDAS Distribución consumos: Por fuente de energía: 25 -30% electricidad y 75 -70% combustible. Indicadores consumo anual: Bloque de viviendas (por unidad de superficie): 107 k. Wh/m Vivienda unifamiliar o aislada (por unidad de superficie): 43 k. Wh/m Medidas de ahorro: Iluminación: iluminación eficiente tipo LED. Control centralizado con escenas. Calefacción: montaje sistemas de control centralizado por horarios. 10

MERCADOS POTENCIALES CENTROS OFICINAS Distribución consumos: Por fuente de energía: 86% electricidad y 14% combustible. Indicadores consumo anual: Por unidad de superficie: 145 k. Wh/m Por trabajador: 2. 453 k. Wh/trabajador. Medidas de ahorro: Iluminación: optimizar instalaciones y equipamientos empleados (sustitución por luminarias led, instalación de sensores de movimiento, sustitución de balastos, etc. ). Calefacción/climatización: sustitución caldera de gasoil por gas natural, recuperadores de gas de combustión en la generación de calor, equipos más eficientes, etc. Sistemas de control: implantación sistemas BMS de control. 11

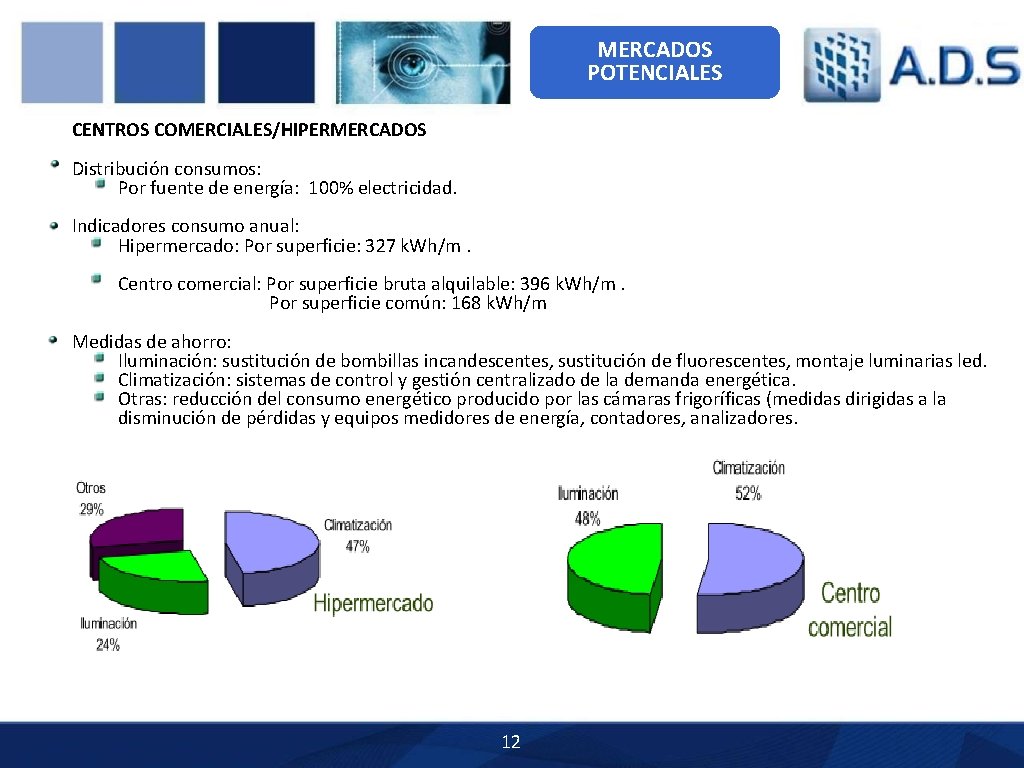

MERCADOS POTENCIALES CENTROS COMERCIALES/HIPERMERCADOS Distribución consumos: Por fuente de energía: 100% electricidad. Indicadores consumo anual: Hipermercado: Por superficie: 327 k. Wh/m. Centro comercial: Por superficie bruta alquilable: 396 k. Wh/m. Por superficie común: 168 k. Wh/m Medidas de ahorro: Iluminación: sustitución de bombillas incandescentes, sustitución de fluorescentes, montaje luminarias led. Climatización: sistemas de control y gestión centralizado de la demanda energética. Otras: reducción del consumo energético producido por las cámaras frigoríficas (medidas dirigidas a la disminución de pérdidas y equipos medidores de energía, contadores, analizadores. 12

MERCADOS POTENCIALES ALUMBRADO PÚBLICO Descripción: Iluminación de carreteras y calles, el alumbrado ornamental y el alumbrado de semáforos. Indicadores consumo anual: 73 k. Wh/habitante y año. Medidas de ahorro: Sustitución de lámparas de vapor de mercurio y equipo auxiliar por lámparas de led y balastos regulables con una mayor eficacia lumínica. Sustitución de luminarias por otras con mayor rendimiento. Sustitución de lámparas de menor potencia por otras de potencia superior. Instalación de sistemas de regulación del nivel luminoso. Instalación de equipos de regulación en cada cuadro de alumbrado para ajustar mejorel encendido/apagado y reducir las horas de encendido. Sustitución de semáforos que utilicen tecnología convencional por otros que utilicen tecnología led. 13

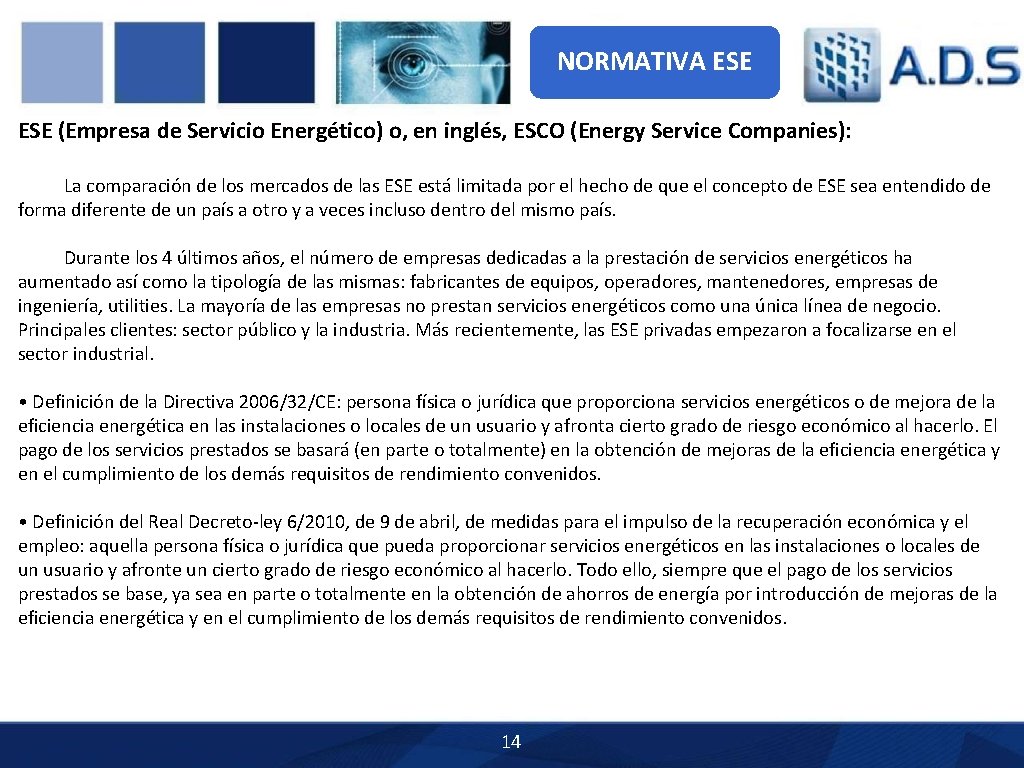

NORMATIVA ESE (Empresa de Servicio Energético) o, en inglés, ESCO (Energy Service Companies): La comparación de los mercados de las ESE está limitada por el hecho de que el concepto de ESE sea entendido de forma diferente de un país a otro y a veces incluso dentro del mismo país. Durante los 4 últimos años, el número de empresas dedicadas a la prestación de servicios energéticos ha aumentado así como la tipología de las mismas: fabricantes de equipos, operadores, mantenedores, empresas de ingeniería, utilities. La mayoría de las empresas no prestan servicios energéticos como una única línea de negocio. Principales clientes: sector público y la industria. Más recientemente, las ESE privadas empezaron a focalizarse en el sector industrial. • Definición de la Directiva 2006/32/CE: persona física o jurídica que proporciona servicios energéticos o de mejora de la eficiencia energética en las instalaciones o locales de un usuario y afronta cierto grado de riesgo económico al hacerlo. El pago de los servicios prestados se basará (en parte o totalmente) en la obtención de mejoras de la eficiencia energética y en el cumplimiento de los demás requisitos de rendimiento convenidos. • Definición del Real Decreto-ley 6/2010, de 9 de abril, de medidas para el impulso de la recuperación económica y el empleo: aquella persona física o jurídica que pueda proporcionar servicios energéticos en las instalaciones o locales de un usuario y afronte un cierto grado de riesgo económico al hacerlo. Todo ello, siempre que el pago de los servicios prestados se base, ya sea en parte o totalmente en la obtención de ahorros de energía por introducción de mejoras de la eficiencia energética y en el cumplimiento de los demás requisitos de rendimiento convenidos. 14

MERCADOS ESE Situación del mercado de ESE en España: Iniciativas y actuaciones por parte de las AAPP encaminadas al fomento de las ESE, que marcarán el futuro de las ESE. Ley 2/2011, de 4 de marzo, de economía sostenible (sostenibilidad gestión empresas públicas). En el plazo de 1 año, adaptarán sus planes estratégicos para optimizar el consumo energético de sedes e instalaciones celebrando contratos de servicios energéticos que permitan reducir el consumo de energía, retribuyendo a la empresa contratista con ahorros obtenidos en la factura energética. Real Decreto-ley 6/2010, de 9 de abril, de medidas para el impulso de la recuperación económica y el empleo Aprobación en 6 meses de un plan específico de impulso de las ESE. Aprobación de Programa de Acuerdos Voluntarios con ESE y publicación relación de ESE. Modificación marco regulador de contratos sector público: agilizar la contratación de ESE. Plan 2000 ESE (aprobado el 16 de julio de 2010): Reducir al menos en un 20% el consumo energético en 2. 000 centros consumidores de energía (1. 000 de la Administración General del Estado -se pasa de 330 a 1. 000 - y 1. 000 de la Administración Autonómica y Local), aplicando medidas de ahorro y eficiencia energética y aprovechamiento de ER bajo contrato de servicios energéticos con ESE. 15

CONTRATOS ESE MODELO ESC Tipos de contratos Contrato de Suministro (ESC. Energy Supply Contract): En este modelo, el servicio energético consiste en el suministro eficiente de energía útil como el calor, el vapor o el aire comprimido, contratando y midiendo de acuerdo a los MWh que se suministren. El modelo de negocio incluye normalmente la compra de combustibles y es comparable a contratos de suministro de redes de calor o de cogeneración. El alcance de las medidas de eficiencia energética se limita normalmente al suministro de energía de la parte del edificio o de la empresa involucradas, como por ejemplo una sala de caladeras. También se puede aplicar el suministro de energía desde fuentes renovable, como por ejemplo la energía solar. Este modelo no incluye la inversión en nuevas instalaciones. El valor agregado de la ESE se centra en la gestión técnica de las instalaciones y en la gestión de aprovisionamiento de energías finales. Este no seria el tipo de contrato que mejor se adapta a los servicios de ahorro energético que se pretende ofrecer por parte de un suministrador de un sistema BMS. 16

CONTRATOS ESE MODELO EPC Contracto de rendimiento (Energy Performance Contracting. EPC). Ahorros compartidos: En este tipo de contrato la ESE asume la responsabilidad de proporcionar unos determinados resultados. La ESE ofrece lo que se denomina "Gestión integral energética de resultado", es decir, que la ESE asume una serie de riesgos e implicaciones. En este servicio, la ESE integra la gestión energética, el mantenimiento, la garantía, la obras de mejora y renovación de las instalaciones y las inversiones vinculadas. En este caso, la ESE soporta la carga de financiamiento. La cuota que paga el cliente se calcula en base a unos costos energéticos actuales menos un porcentaje de ahorro (5 -10% aproximadamente), o también se pueden definir por superficie condicionada. Así al cliente se le garantiza un ahorro inmediato relativo a su costo energético actual. Cuanto más eficiente sea la ESE en proporcionar sus servicios, bajando sus propios costes, más grandes serán sus beneficios. Eso por lo tanto, incentiva a trabajar de manera eficiente constantemente. Estos contratos son más prolongados en el tiempo y la ESE proporciona todo el mantenimiento asociado y explotación durante el contrato. Este tipo de contratos son comunes en aquellos casos en los que el cliente quiere externalizar sus instalaciones y sus inversiones asociadas. Esta alternativa es la más atractiva para el cliente ya que da la posibilidad de reducir sus costes de energía sin la necesidad de realizar ninguna inversión. Así mismo, se adapta especialmente bien al uso de tecnologías renovables o eficientes de generación de energía térmica (solar térmica, biomasa, cogeneración) y en el caso del modelo EPC con ahorros compartidos a la implementación de medidas de ahorros y eficiencia energética (iluminación eficiente, mejora de aislamientos, control centralizado de climatización, instalación analizadores de redes, contadores de energía para propia auditoria interna). Entendemos que este el modelo de contrato que mejor se adapta a lo que es la filosofía de la implantación de un sistema de control centralizado de ahorro energético y el que mas se puede adaptar rápidamente a los potenciales clientes del sistema BMS HITCOM. 17

CONTRATOS ESE MODELO EPC Contrato de rendimientos (EPC). Ahorros garantizados: Otra alternativa en el modelo de aplicación del modelo es en el que la ESE no asume la totalidad del riesgo económico. En este caso la ESE asumirá únicamente los riesgos técnicos y operativos de la gestión de la instalación. El valor agregado que aporta la ESE es la garantía de rendimiento de la instalación y consecuentemente la garantía de obtener tanto ahorros energéticos como económicos. Esta garantía de ahorro que aporta la ESE, es lo que asegura el retorno de la inversión a la entidad financiera. En este modelo de contrato, la ESE garantiza unos ahorros mínimos que se obtendrán de la implementación de un proyecto y percibe una cantidad, previamente acordada, por los costes de redacción más la rentabilidad del mismo. Si los ahorros reales obtenidos se encuentran por debajo de las garantías, la ESE abonará la diferencia al cliente. Este modelo de EPC con ahorros garantizados incorpora una garantía contractual previa. 18

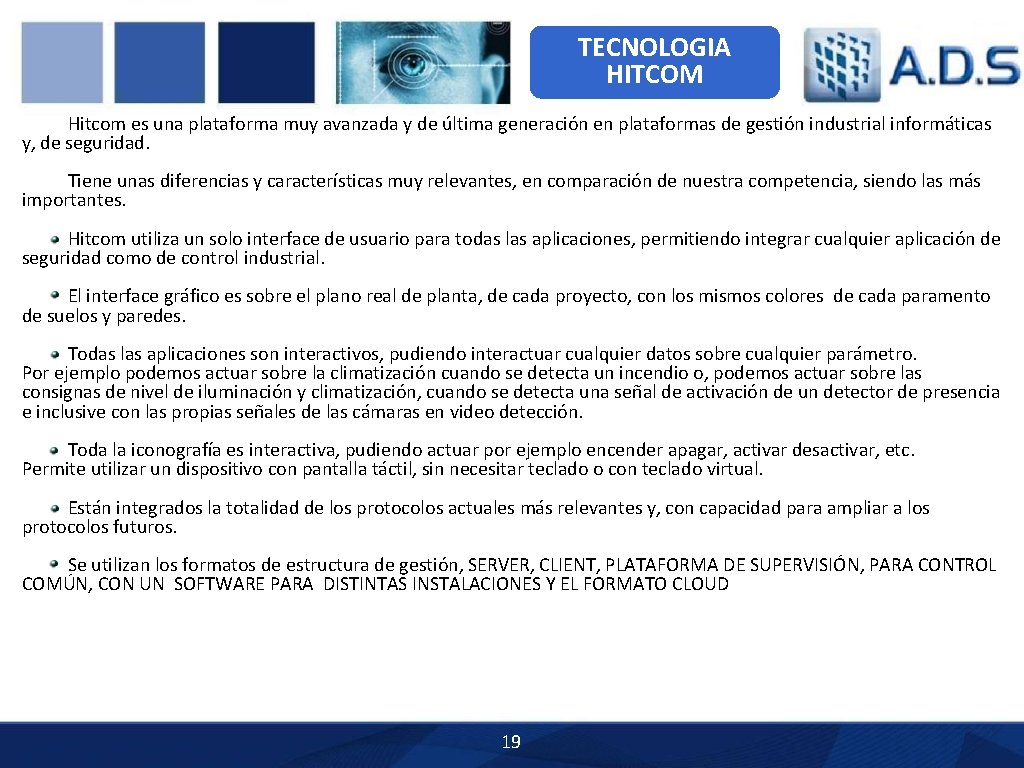

TECNOLOGIA HITCOM Hitcom es una plataforma muy avanzada y de última generación en plataformas de gestión industrial informáticas y, de seguridad. Tiene unas diferencias y características muy relevantes, en comparación de nuestra competencia, siendo las más importantes. Hitcom utiliza un solo interface de usuario para todas las aplicaciones, permitiendo integrar cualquier aplicación de seguridad como de control industrial. El interface gráfico es sobre el plano real de planta, de cada proyecto, con los mismos colores de cada paramento de suelos y paredes. Todas las aplicaciones son interactivos, pudiendo interactuar cualquier datos sobre cualquier parámetro. Por ejemplo podemos actuar sobre la climatización cuando se detecta un incendio o, podemos actuar sobre las consignas de nivel de iluminación y climatización, cuando se detecta una señal de activación de un detector de presencia e inclusive con las propias señales de las cámaras en video detección. Toda la iconografía es interactiva, pudiendo actuar por ejemplo encender apagar, activar desactivar, etc. Permite utilizar un dispositivo con pantalla táctil, sin necesitar teclado o con teclado virtual. Están integrados la totalidad de los protocolos actuales más relevantes y, con capacidad para ampliar a los protocolos futuros. Se utilizan los formatos de estructura de gestión, SERVER, CLIENT, PLATAFORMA DE SUPERVISIÓN, PARA CONTROL COMÚN, CON UN SOFTWARE PARA DISTINTAS INSTALACIONES Y EL FORMATO CLOUD 19

VENTAJAS TECNOLOGIA HITCOM Valor añadido al negocio del cliente Auditoria de operativa, control rendimiento y eficacia, etc. Mejora de la operativa de seguridad y control de accesos. Reducción importantes de costes en la explotación de instalaciones OBJETIVOS AHORROS Y EFICENCIA Elevar el tiempo de vida útil de equipos e instalaciones. 20 Alta disponibilidad y rendimiento adecuado de las instalaciones Mas eficacia en actuaciones y operativas. Captura de información continuada y en tiempo real 24 horas.

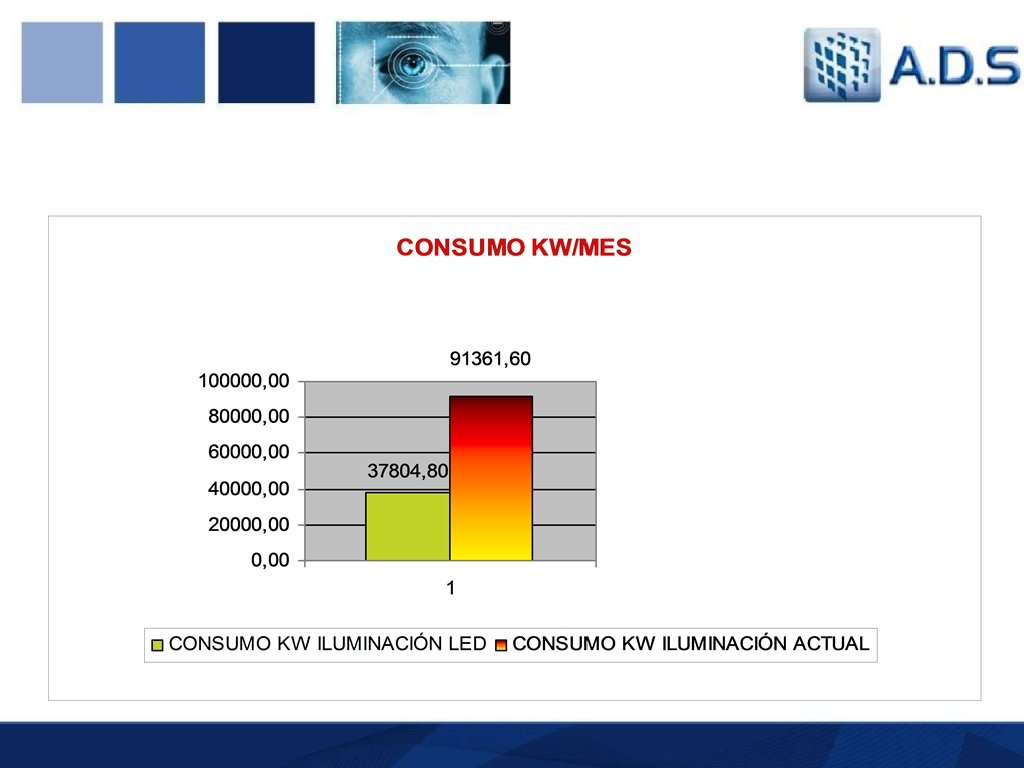

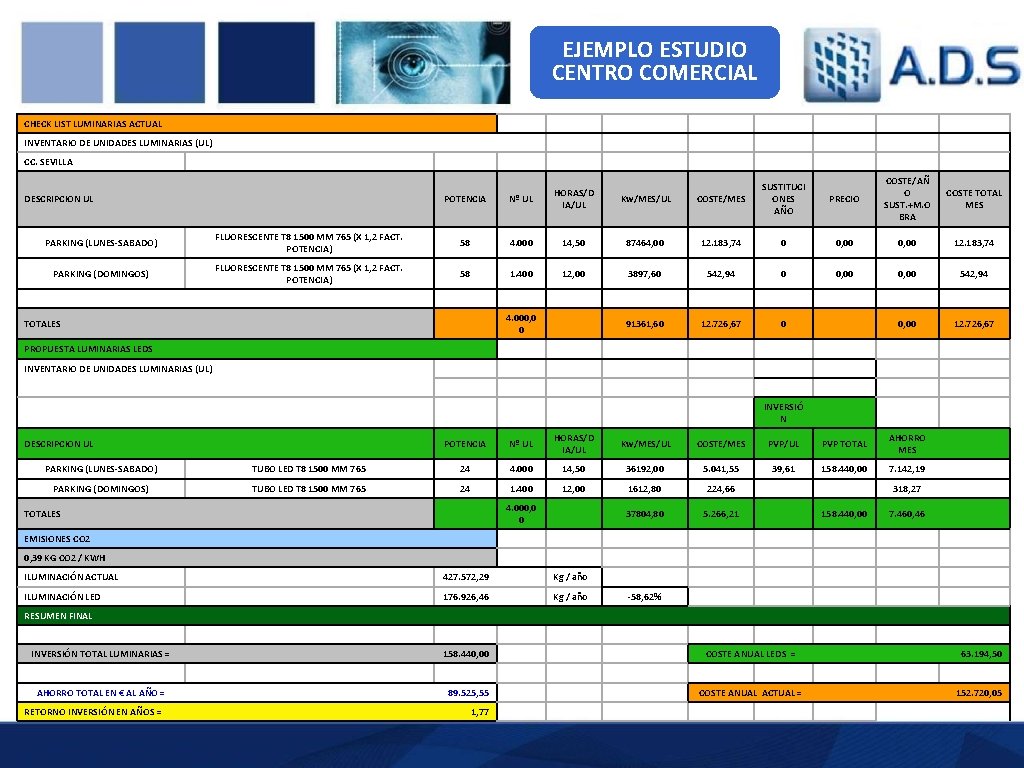

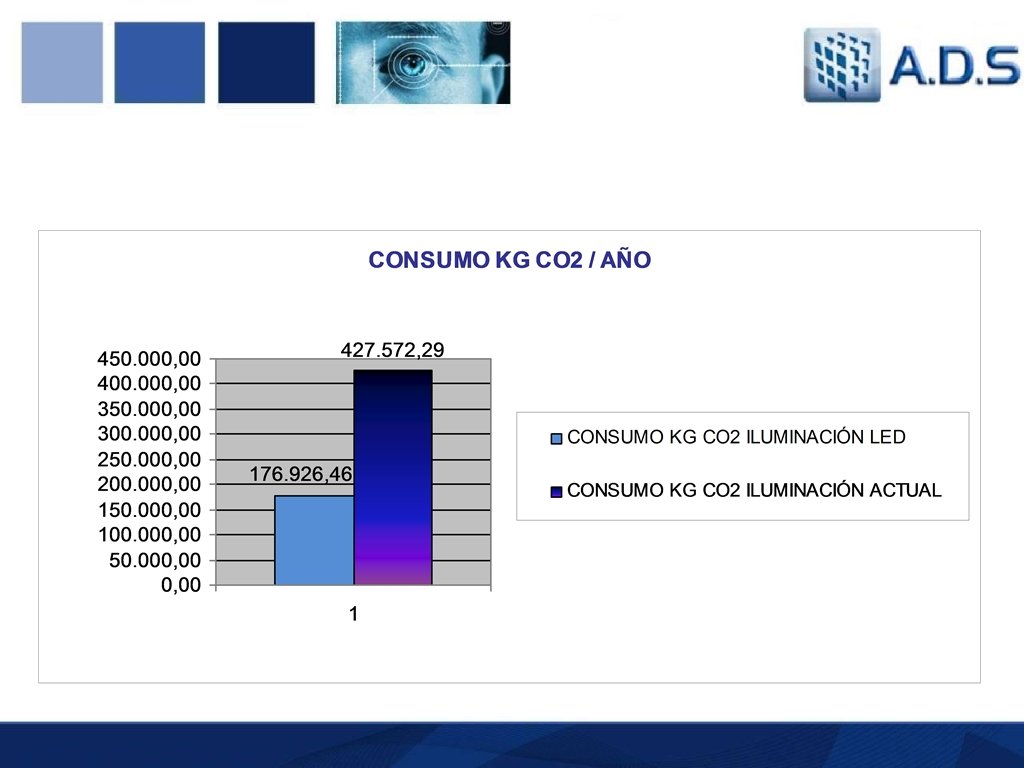

EJEMPLO ESTUDIO CENTRO COMERCIAL CHECK LIST LUMINARIAS ACTUAL INVENTARIO DE UNIDADES LUMINARIAS (UL) CC. SEVILLA DESCRIPCION UL POTENCIA Nº UL HORAS/D IA/UL Kw/MES/UL COSTE/MES SUSTITUCI ONES AÑO PRECIO COSTE/AÑ O SUST. +M. O BRA COSTE TOTAL MES PARKING (LUNES-SABADO) FLUORESCENTE T 8 1500 MM 765 (X 1, 2 FACT. POTENCIA) 58 4. 000 14, 50 87464, 00 12. 183, 74 0 0, 00 12. 183, 74 PARKING (DOMINGOS) FLUORESCENTE T 8 1500 MM 765 (X 1, 2 FACT. POTENCIA) 58 1. 400 12, 00 3897, 60 542, 94 0 0, 00 542, 94 4. 000, 0 0 91361, 60 12. 726, 67 0 0, 00 12. 726, 67 TOTALES PROPUESTA LUMINARIAS LEDS INVENTARIO DE UNIDADES LUMINARIAS (UL) DESCRIPCION UL INVERSIÓ N POTENCIA Nº UL HORAS/D IA/UL Kw/MES/UL COSTE/MES PVP/UL PVP TOTAL AHORRO MES PARKING (LUNES-SABADO) TUBO LED T 8 1500 MM 765 24 4. 000 14, 50 36192, 00 5. 041, 55 39, 61 158. 440, 00 7. 142, 19 PARKING (DOMINGOS) TUBO LED T 8 1500 MM 765 24 1. 400 12, 00 1612, 80 224, 66 318, 27 4. 000, 0 0 37804, 80 5. 266, 21 158. 440, 00 7. 460, 46 TOTALES EMISIONES CO 2 0, 39 KG CO 2 / KWH ILUMINACIÓN ACTUAL 427. 572, 29 Kg / año ILUMINACIÓN LED 176. 926, 46 Kg / año -58, 62% RESUMEN FINAL INVERSIÓN TOTAL LUMINARIAS = 158. 440, 00 AHORRO TOTAL EN € AL AÑO = RETORNO INVERSIÓN EN AÑOS = 89. 525, 55 1, 77 COSTE ANUAL LEDS = COSTE ANUAL ACTUAL = 63. 194, 50 152. 720, 05

EJEMPLO ESTUDIO CENTRO COMERCIAL

TECNOLOGIA HITCOM En cualquier implantación de un sistema BMS se debe tener en cuenta unos puntos básicos como son fabricante, modelo, año de fabricación o instalación de los equipos queremos integrar. Hemos puesto como referencia cuatro años por establecer un nivel, pero no tenemos que considerarlo un tiempo exacto y si representa una tendencia. Requiere una interpretación y cuando nos enfrentemos a un proyecto, dependiendo de la antigüedad será más fácil la integración. Es más sencilla la integración con equipos modernos. La generación anterior en el sector industrial, suelen tener puertos de comunicaciones y métodos de control de funciones propietarios, requiere un desarrollo especial para poder controlar sus maquinas. Los fabricantes más importantes, suelen tener soluciones propias para facilitar la integración de sus fabricados. Suelen disponer de electrónica propietaria que se instala en el proceso de integración y lo convierte en un estándar. Esta es la solución para modernizar sus instalaciones. La mayoría de los fabricantes de equipos de climatización, iluminación, contadores de energía, etc. . , sacan al mercado sus nuevos equipos con la posibilidad de integración de sus equipos a través de protocolos estándar como Bacnet, Lonworks, KNX, Modbus. Existen dos posibilidades de integración o bien que la maquina tenga ya integrado algún protocolo estándar (que no es lo mas normal) o bien que tengamos que conectar un pequeño box que convierta el protocolo propietario del fabricante a un protocolo de comunicación mas estándar. En grandes instalaciones el fabricante suele tener un adaptador de su protocolo interno a protocolos estándar. En el BMS HITCOM tenemos integrados box de conversión de diferentes fabricantes de climatización e iluminación. 25

INTEGRACIONES DE SISTEMAS MEDIOS DE CONEXION PROTOCOLOS INTEGRADOS Se han integrado los principales estándares de protocolos Conexión al puerto de comunicaciones de cada equipo de comunicación, utilizados por los distintos fabricantes con el adaptador adecuado. Los principales medios de como son: conexión son: • Puertos RS 232 • Puertos RS 485 • Puertos Tcp/ip • Bus LON • Bus DALI • Bus KNX • Modbus RTU/Tcp-ip • Bacnet • Lonworks • KNX • Ademco SIA • Contact ID • 4+2 • DALI CONVERSORES DE PROTOCOLO En equipos que no disponen de un protocolo estándar normalizado y se requiera recibir y enviar las variables de un software propietario se pueden utilizar un equipo hard que convierte el software propietario a un protocolo mas conocido. INTEGRACION POR OPC La integración a través de servidores OPC SERVER DA es una opción cada vez mas utilizada debido a la gran cantidad de fabricantes de OPC de la mayoría de protocolos conocidos. 26

EJEMPLOS INTEGRACIONES En los gráficos de arriba podemos ver unos ejemplos de integración de grandes instalaciones, conectándose a las plataformas de protocolos de cada fabricante. Existen box de control para las maquinas tanto de la gama domestica como industrial. Fabricantes como Daikin, Mitsubishi Electric, Mitsubishi Heavy, Panasonic, Samsung, LG, Airzone, General-Fujitsu, pueden integrarse en la plataforma Hitcom. Dependiendo si la instalación es de maquinas de la gama domestica o industrial se conectaran los box de control a las maquinas exteriores o interiores, en la gama domestica la solución es poner un pequeño adaptador a la maquina interior y se pueden controlar sus variables de consigna, velocidad ventilador, marcha/paro. En cada instalación hay que hacer un estudio de cual la manera mas optima de controlar las maquinas. 27

EJEMPLOS INTEGRACIONES HITCOM 28

TIPOS DE CONTROL Y GESTION DE EQUIPOS TIPO ILUMINACION CONTROL CONVENCIONAL Se controla el encendido y apagado por circuitos o grupos. No admite regulación. El control suele hacerse por unas entradas y salidas digitales de la maquina y suele actuarse sobre el CLIMATIZACION encendido apagado y, algunos modelos sobre la temperatura. CON PUERTO DE COMUNICACIONES Existen distintos estándares que están integrados en las luminarias de fabrica. En todos se pueden encender y apagar por luminaria y, su regulación. En alguno de los protocolos aporta el estado de funcionamiento Se controlan todos las variables de lectura y escritura, permite tener información de funcionamiento y mandar las ordenes de los cambios y ajustes. Es una tecnología muy estructurada con varios lenguajes de programación. Tiene un coste de instalación mínimo. Los nuevos equipos disponen de procedimientos CONTROL DE Tiene interés el poder controlar niveles de depósitos de lectura, por puerto de comunicaciones o por COMBUSTIBLES Y y consumos de líquidos y gases. salida de impulsos. NIVELES Los contadores y niveles antiguos no suelen Es una aplicación que esta demandando el disponer de sistemas externos de control. mercado, para el mantenimiento y control de consumos. 29

TIPOS DE CONTROL Y GESTION DE EQUIPOS TIPO CONTROL ENERGIA CUADROS ELECTRICOS CONTROL CONVENCIONAL Suelen ser equipos de ultima generación y, por su coste/ prestaciones se suelen cambiar por nuevos. Es el equipo fundamental para el ahorro de energía. Se controla cada circuito individual, actuando para encenderlo y apagarlo y, para conocer el estado. Muchos cuadros actuales se cablean con entradas y salidas digitales CON PUERTO DE COMUNICACIONES Los analizadores de redes, son equipos fáciles de instalar, con infinidad de parámetros de medida y, con dos estándares de comunicaciones Se empiezan a utilizar mecanismos con puertos de comunicaciones. Utilizan un estándar de comunicaciones prácticamente único y universal. INCENDIOS No existe ningún estándar y cada fabricante tiene uno propietario. Es sencillo la conexión por puerto de comunicaciones y disponemos de protocolos integrados en Hitcom, de las principales marcas SAIS La practica totalidad de los SAIS tienen puerto de comunicaciones, en especial los de gran potencia. Los últimos modelos suelen tener el estándar de de comunicaciones de los equipos de control y mando eléctricos SEGURIDAD INTRUSION Es un mercado inmaduro y cada fabricante tiene su propio estándar, suelen ser complicados y costosas las integraciones. HITCOM tiene integrado el protocolo de Galaxy y una integración puerto serie con distintas marcas. 30

FUNCIONES TECNOLOGIA HITCOM El modulo Web Service Cloud permite la conexión a instalaciones remotas a través de Ethernet, Intranet, VPN, modem router 3 g. Desde la aplicación remota nos conectamos al servidor de la instalación para poder visualizar, modificar, consultar históricos etc. En la aplicación servidor se pueden configurar alarmas y avisos para ser enviados por SMS, EMAIL, UDP y TCP-IP. Se pueden conectar al servidor varios clientes simultáneamente. Se pueden utilizar móviles, tablet, para conectarnos al servidor y controlar las comunicaciones, mandar ordenes, recibir alarmas, programar funciones etc. 31

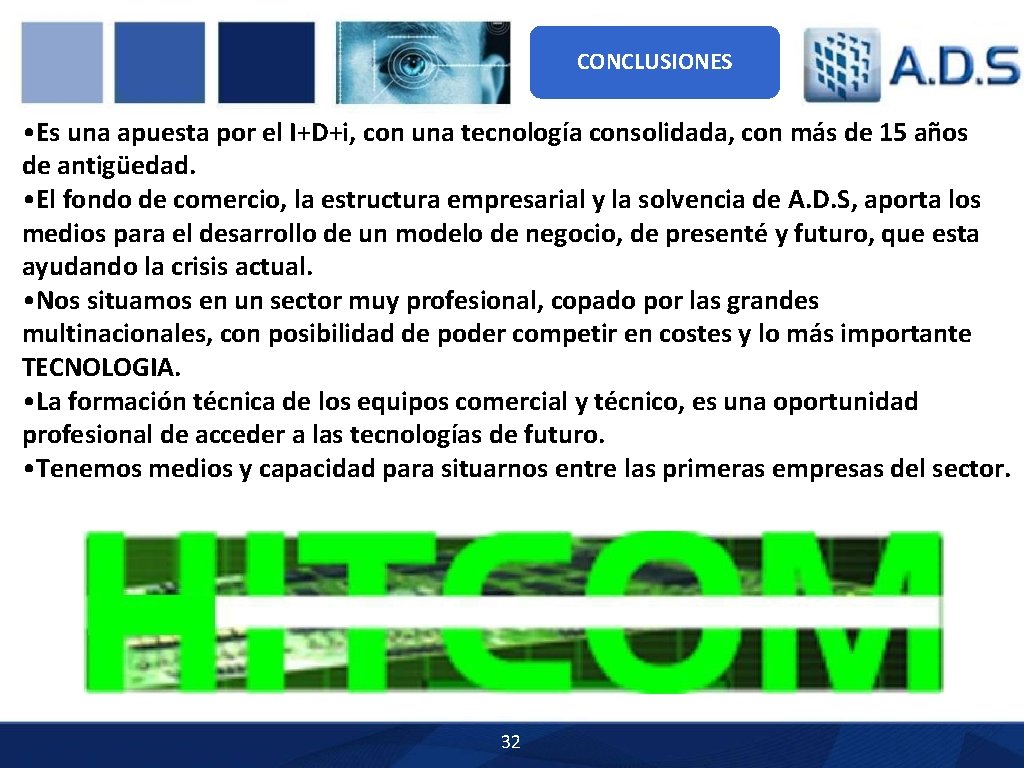

CONCLUSIONES • Es una apuesta por el I+D+i, con una tecnología consolidada, con más de 15 años de antigüedad. • El fondo de comercio, la estructura empresarial y la solvencia de A. D. S, aporta los medios para el desarrollo de un modelo de negocio, de presenté y futuro, que esta ayudando la crisis actual. • Nos situamos en un sector muy profesional, copado por las grandes multinacionales, con posibilidad de poder competir en costes y lo más importante TECNOLOGIA. • La formación técnica de los equipos comercial y técnico, es una oportunidad profesional de acceder a las tecnologías de futuro. • Tenemos medios y capacidad para situarnos entre las primeras empresas del sector. 32
