PLAN DE DESCONTAMINACIÓN ATMOSFÉRICA TEMUCO Y PADRE LAS CASAS 2018

PLAN DE DESCONTAMINACIÓN ATMOSFÉRICA TEMUCO Y PADRE LAS CASAS 2018

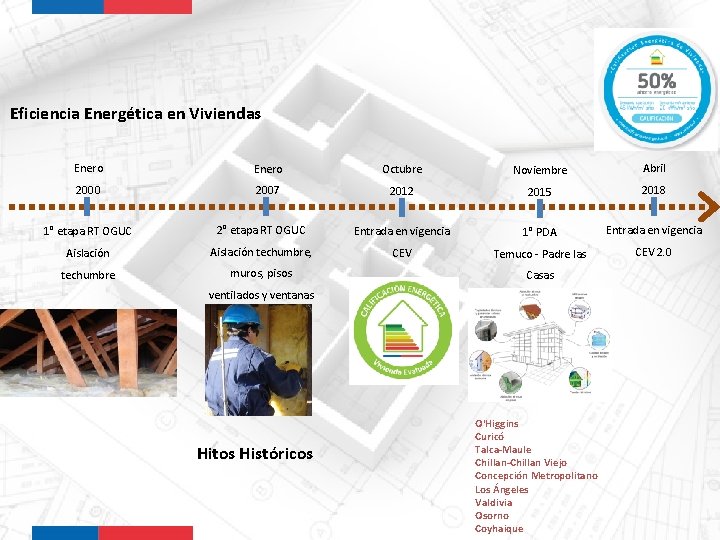

Eficiencia Energética en Viviendas Enero Octubre Noviembre Abril 2000 2007 2012 2015 2018 1°

Eficiencia Energética en Viviendas Enero Octubre Noviembre Abril 2000 2007 2012 2015 2018 1° etapa RT OGUC 2° etapa RT OGUC Entrada en vigencia 1° PDA Entrada en vigencia Aislación techumbre, CEV Temuco - Padre las CEV 2. 0 techumbre muros, pisos Casas ventilados y ventanas Hitos Históricos O'Higgins Curicó Talca-Maule Chillan-Chillan Viejo Concepción Metropolitano Los Ángeles Valdivia Osorno Coyhaique

REGLAMENTACIÓN TÉRMICA Normativa aplicable Artículo 4. 1. 10 Bis_OGUC “Tratándose de permisos de obra

REGLAMENTACIÓN TÉRMICA Normativa aplicable Artículo 4. 1. 10 Bis_OGUC “Tratándose de permisos de obra nueva, ampliación o reconstrucción de viviendas en áreas en que se esté aplicando un plan de prevención o descontaminación conforme a lo establecido en la Ley N° 19. 300 sobre Bases Generales del Medio Ambiente, deberá estarse, en materia de exigencias de acondicionamiento térmico, a lo dispuesto en dicho Plan. ”

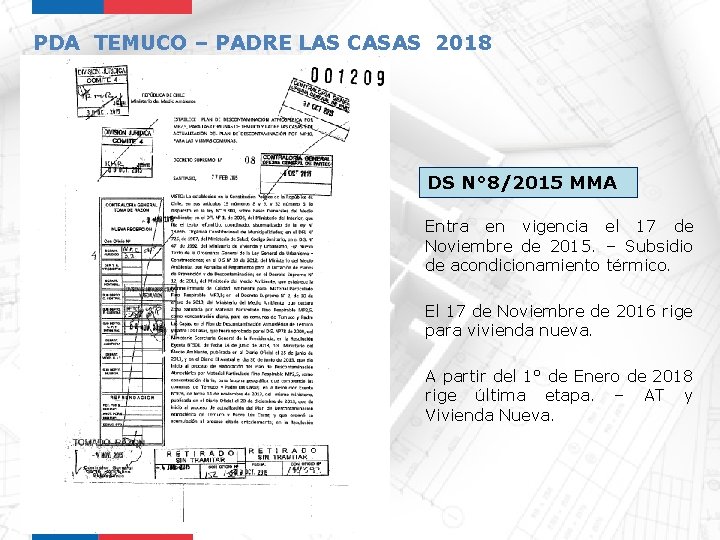

PDA TEMUCO – PADRE LAS CASAS 2018 DS N° 8/2015 MMA Entra en vigencia

PDA TEMUCO – PADRE LAS CASAS 2018 DS N° 8/2015 MMA Entra en vigencia el 17 de Noviembre de 2015. – Subsidio de acondicionamiento térmico. El 17 de Noviembre de 2016 rige para vivienda nueva. A partir del 1° de Enero de 2018 rige última etapa. – AT y Vivienda Nueva.

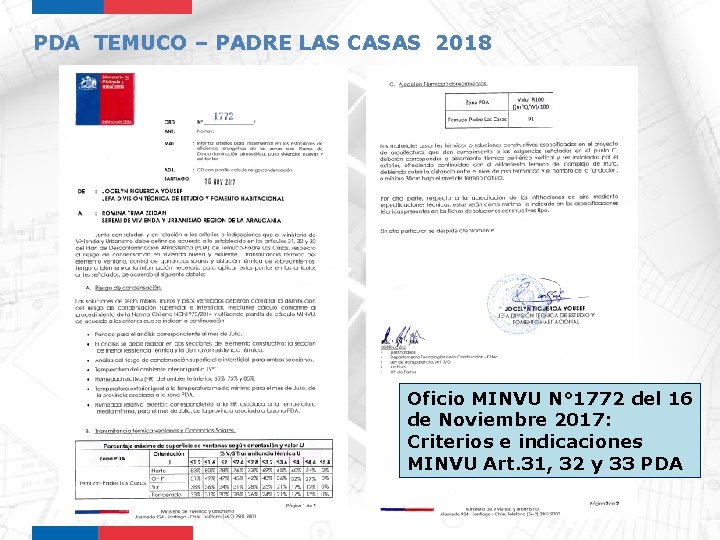

PDA TEMUCO – PADRE LAS CASAS 2018 Oficio MINVU N° 1772 del 16 de

PDA TEMUCO – PADRE LAS CASAS 2018 Oficio MINVU N° 1772 del 16 de Noviembre 2017: Criterios e indicaciones MINVU Art. 31, 32 y 33 PDA

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

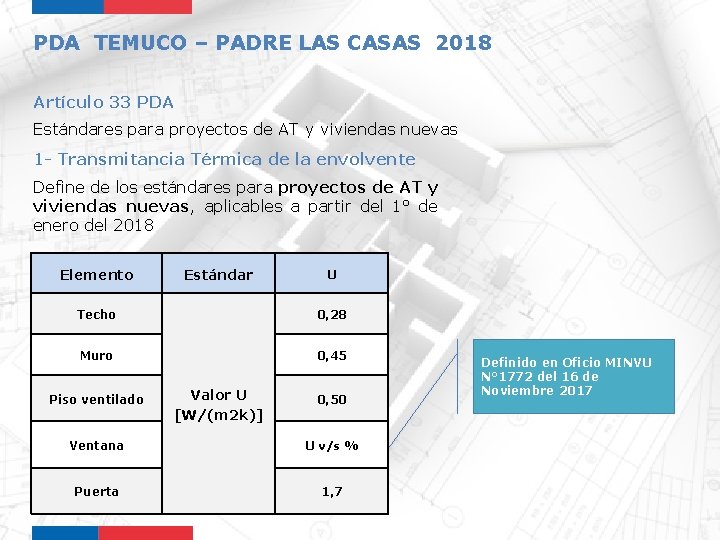

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia Térmica de la envolvente Define de los estándares para proyectos de AT y viviendas nuevas, aplicables a partir del 1° de enero del 2018 Elemento Estándar U Techo 0, 28 Muro 0, 45 Piso ventilado Valor U [W/(m 2 k)] 0, 50 Ventana U v/s % Puerta 1, 7 Definido en Oficio MINVU N° 1772 del 16 de Noviembre 2017

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

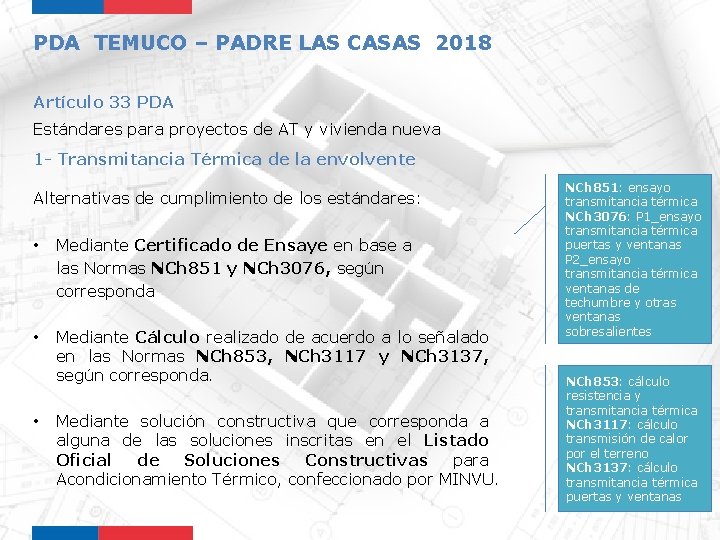

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y vivienda nueva 1 - Transmitancia Térmica de la envolvente Alternativas de cumplimiento de los estándares: • Mediante Certificado de Ensaye en base a las Normas NCh 851 y NCh 3076, según corresponda • Mediante Cálculo realizado de acuerdo a lo señalado en las Normas NCh 853, NCh 3117 y NCh 3137, según corresponda. • Mediante solución constructiva que corresponda a alguna de las soluciones inscritas en el Listado Oficial de Soluciones Constructivas para Acondicionamiento Térmico, confeccionado por MINVU. NCh 851: ensayo transmitancia térmica NCh 3076: P 1_ensayo transmitancia térmica puertas y ventanas P 2_ensayo transmitancia térmica ventanas de techumbre y otras ventanas sobresalientes NCh 853: cálculo resistencia y transmitancia térmica NCh 3117: cálculo transmisión de calor por el terreno NCh 3137: cálculo transmitancia térmica puertas y ventanas

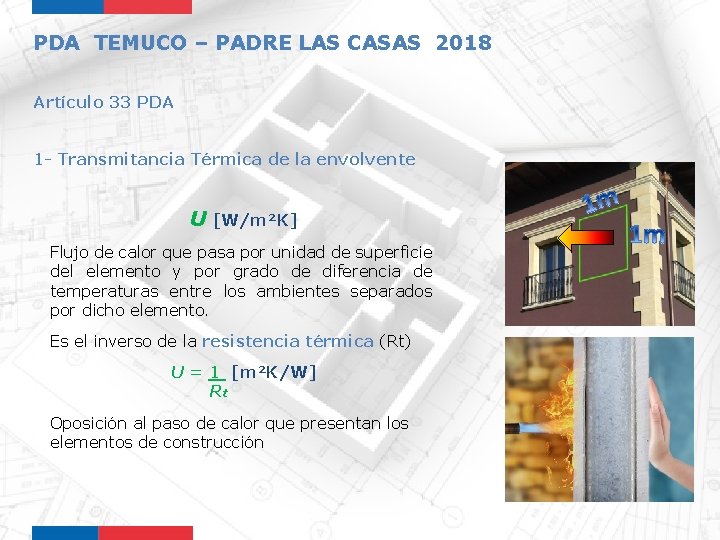

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA 1 - Transmitancia Térmica

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA 1 - Transmitancia Térmica de la envolvente U [W/m²K] Flujo de calor que pasa por unidad de superficie del elemento y por grado de diferencia de temperaturas entre los ambientes separados por dicho elemento. Es el inverso de la resistencia térmica (Rt) U = 1 [m²K/W] Rt Oposición al paso de calor que presentan los elementos de construcción

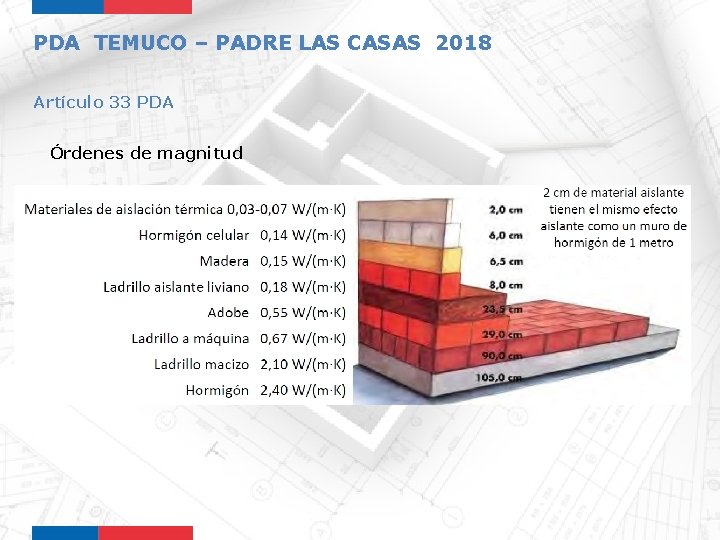

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Órdenes de magnitud

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Órdenes de magnitud

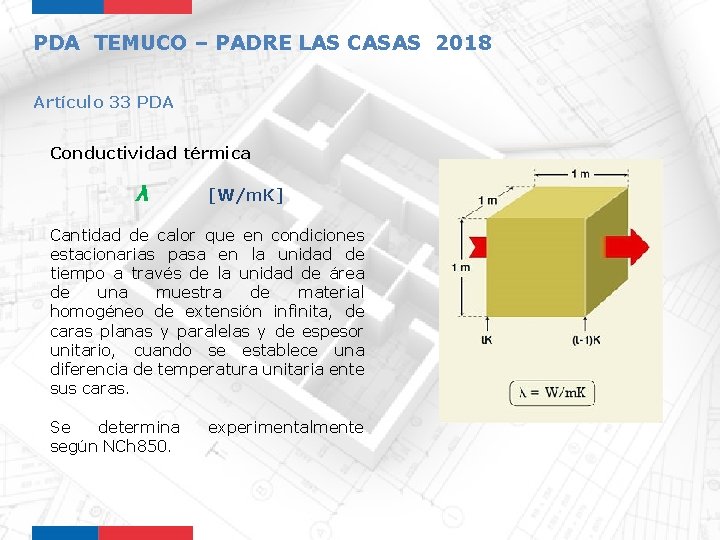

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Conductividad térmica λ [W/m.

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Conductividad térmica λ [W/m. K] Cantidad de calor que en condiciones estacionarias pasa en la unidad de tiempo a través de la unidad de área de una muestra de material homogéneo de extensión infinita, de caras planas y paralelas y de espesor unitario, cuando se establece una diferencia de temperatura unitaria ente sus caras. Se determina según NCh 850. experimentalmente

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

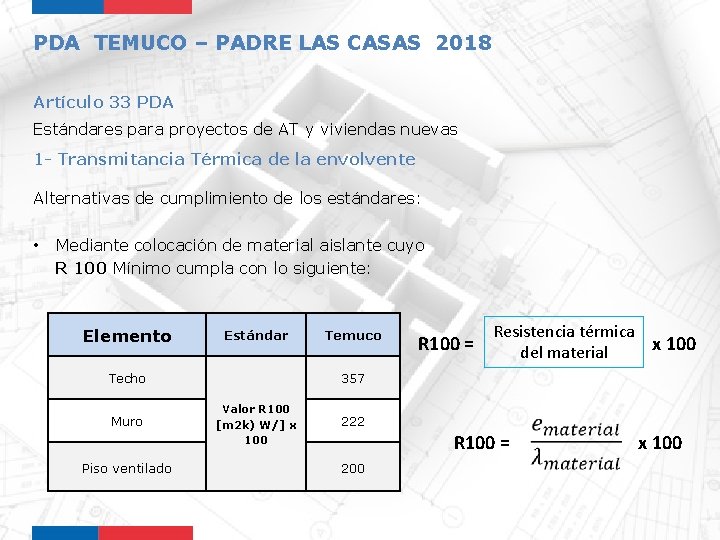

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia Térmica de la envolvente Alternativas de cumplimiento de los estándares: • Mediante colocación de material aislante cuyo R 100 Mínimo cumpla con lo siguiente: Elemento Estándar Techo Muro Piso ventilado Temuco R 100 = Resistencia térmica x 100 del material 357 Valor R 100 [m 2 k) W/] x 100 222 R 100 = 200 x 100

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

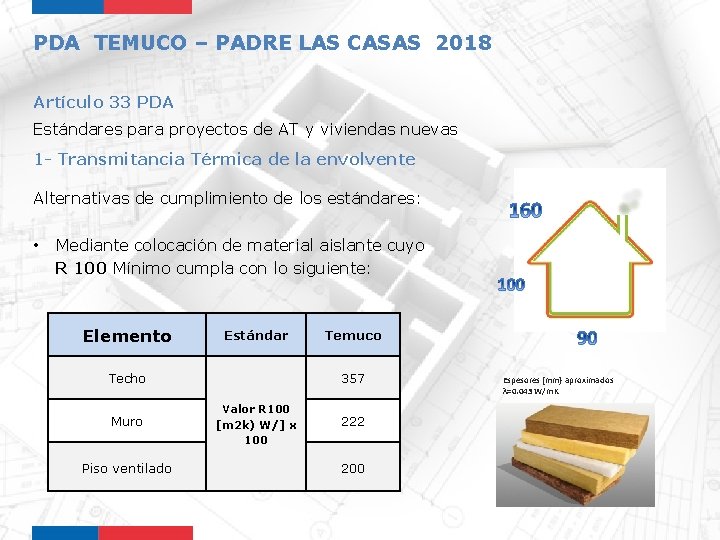

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia Térmica de la envolvente Alternativas de cumplimiento de los estándares: • Mediante colocación de material aislante cuyo R 100 Mínimo cumpla con lo siguiente: Elemento Estándar Techo Muro Piso ventilado Temuco 357 Valor R 100 [m 2 k) W/] x 100 222 200 Espesores [mm} aproximados λ=0. 043 W/m. K

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

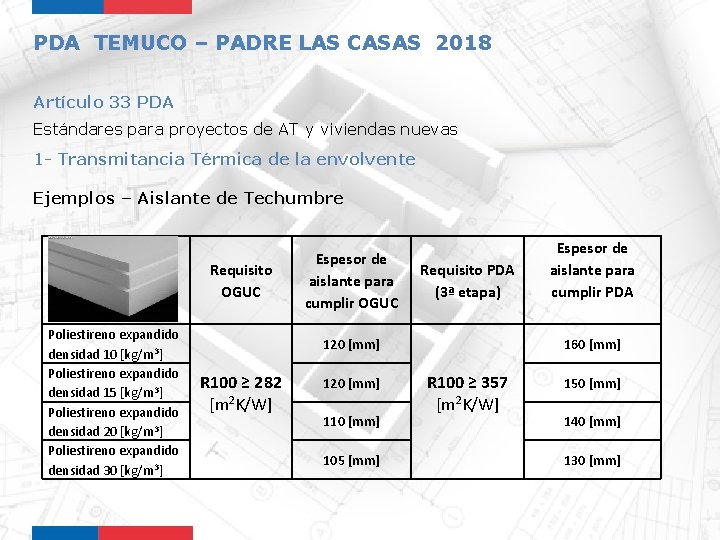

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia Térmica de la envolvente Ejemplos – Aislante de Techumbre Requisito OGUC Poliestireno expandido densidad 10 [kg/m 3] Poliestireno expandido densidad 15 [kg/m 3] Poliestireno expandido densidad 20 [kg/m 3] Poliestireno expandido densidad 30 [kg/m 3] Espesor de aislante para cumplir OGUC Requisito PDA (3ª etapa) 120 [mm] R 100 ≥ 282 [m 2 K/W] 120 [mm] 110 [mm] 105 [mm] Espesor de aislante para cumplir PDA 160 [mm] R 100 ≥ 357 [m 2 K/W] 150 [mm] 140 [mm] 130 [mm]

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia Térmica de la envolvente Ejemplos – Aislante de Techumbre Requisito OGUC Lana de vidrio densidad 11 [kg/m 3] Lana de vidrio densidad 12, 5 [kg/m 3] Lana mineral densidad 40 [kg/m 3] Lana de celulosa densidad 25, 8 [kg/m 3] Espesor de aislante para cumplir OGUC Requisito PDA (3ª etapa) 120 [mm] R 100 ≥ 282 [m 2 K/W] 120 [mm] 160 [mm] 130 [mm] Espesor de aislante para cumplir PDA 160 [mm] R 100 ≥ 357 [m 2 K/W] 150 [mm] 200 [mm] 160 [mm]

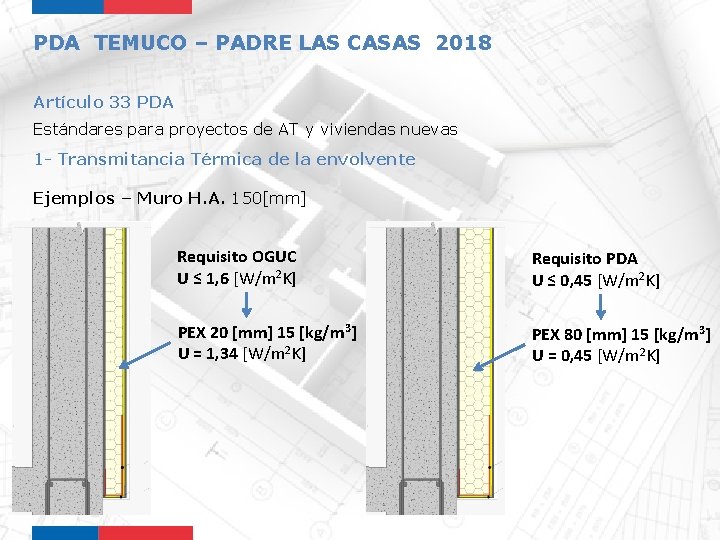

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia Térmica de la envolvente Ejemplos – Muro H. A. 150[mm] Requisito OGUC U ≤ 1, 6 [W/m 2 K] Requisito PDA U ≤ 0, 45 [W/m 2 K] PEX 20 [mm] 15 [kg/m 3] U = 1, 34 [W/m 2 K] PEX 80 [mm] 15 [kg/m 3] U = 0, 45 [W/m 2 K]

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia Térmica de la envolvente Ejemplos – Muro H. A. 150[mm] Requisito OGUC U ≤ 1, 6 [W/m 2 K] 2 x 3” Requisito PDA U ≤ 0, 45 [W/m 2 K] 2 x 4” Lana vidrio 20 [mm] 11 [kg/m 3] Cámara de aire U = 1, 10 [W/m 2 K] Lana vidrio 70 [mm] 50 [kg/m 3] Relleno completo U = 0, 39 [W/m 2 K]

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

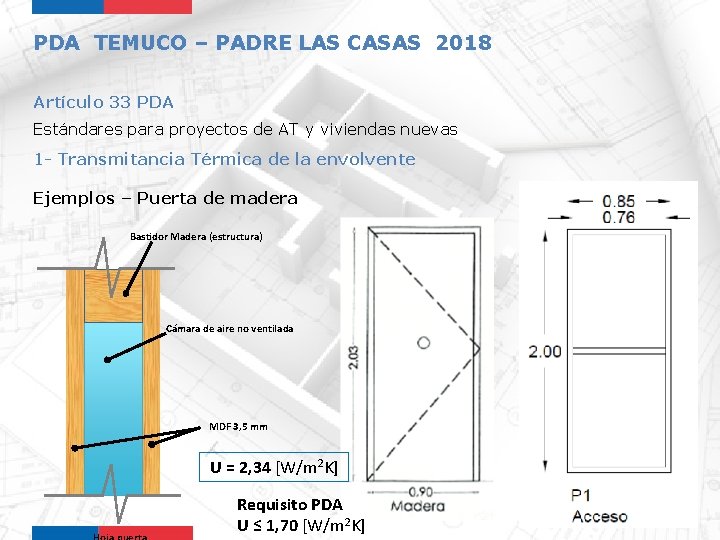

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia Térmica de la envolvente Ejemplos – Puerta de madera Bastidor Madera (estructura) Cámara de aire no ventilada MDF 3, 5 mm U = 2, 34 [W/m 2 K] Requisito PDA U ≤ 1, 70 [W/m 2 K]

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia Térmica de la envolvente Ejemplos – Puerta de madera Bastidor Madera (estructura) Cámara de aire no ventilada PEX 20 [mm] 10 [kg/m 3] MDF 3, 5 mm U = 1, 30 [W/m 2 K] Requisito PDA U ≤ 1, 70 [W/m 2 K]

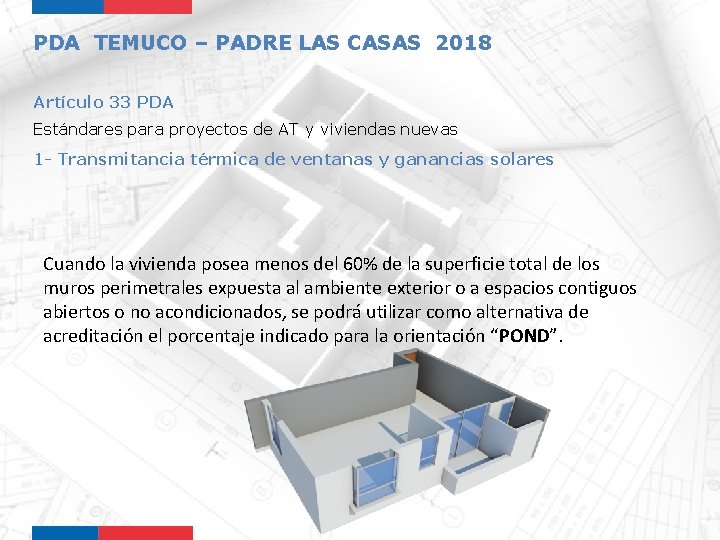

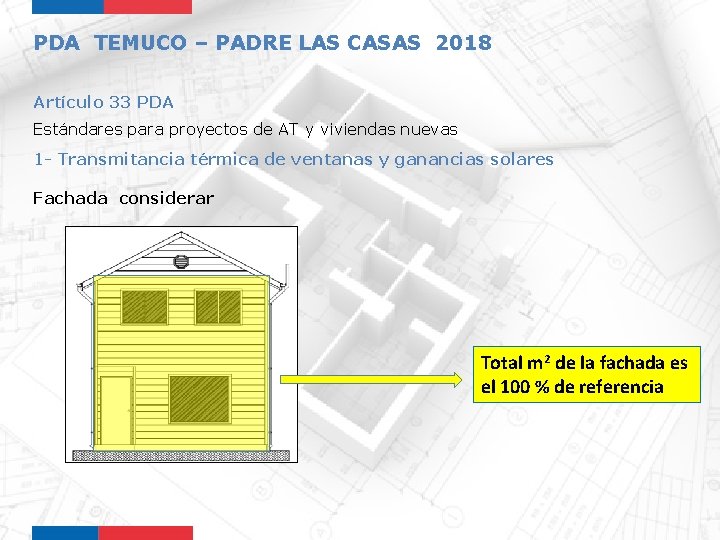

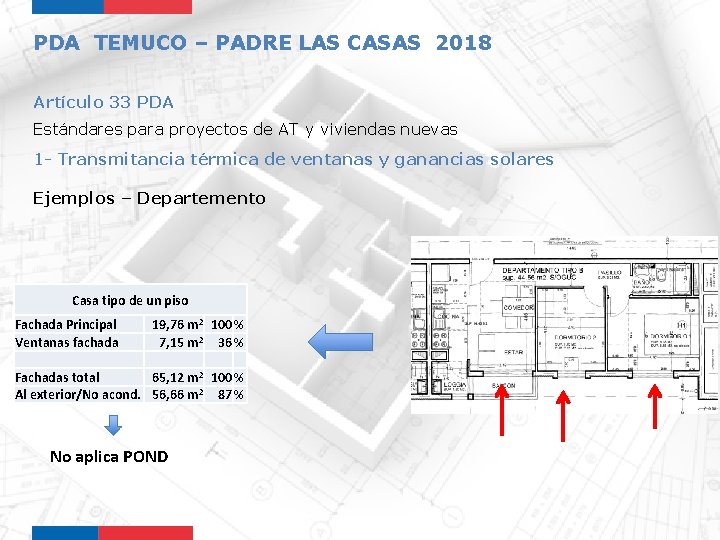

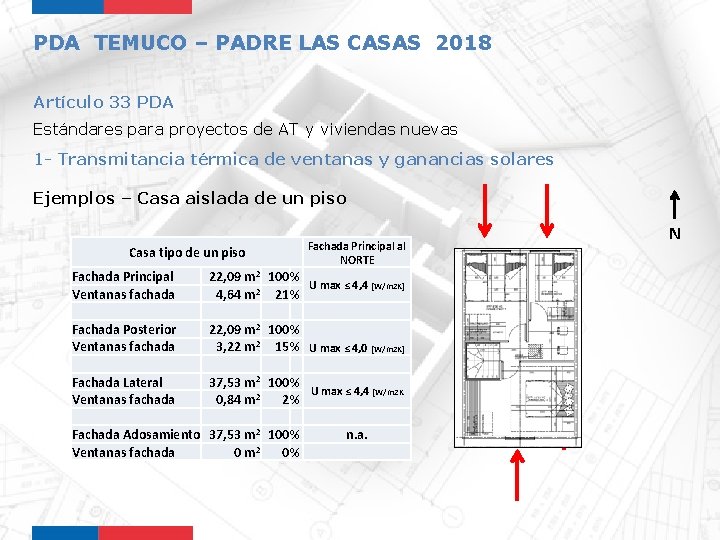

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

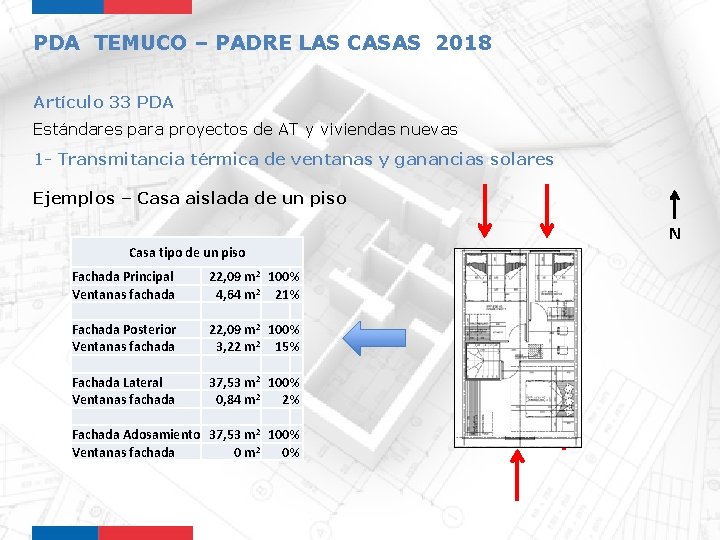

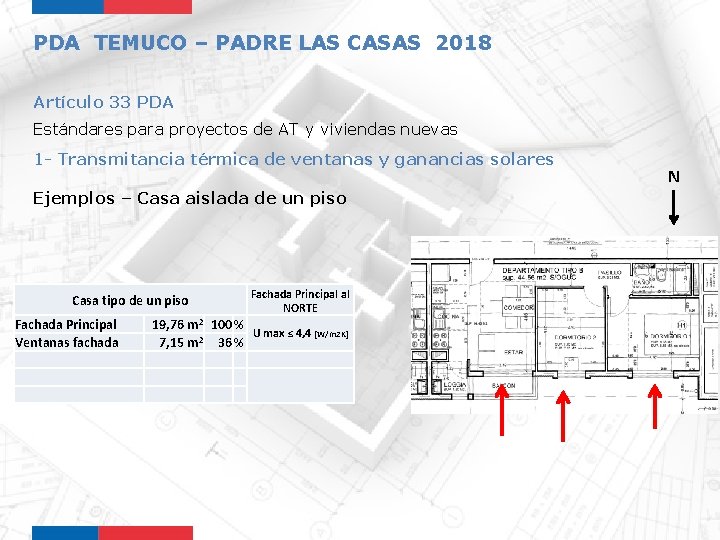

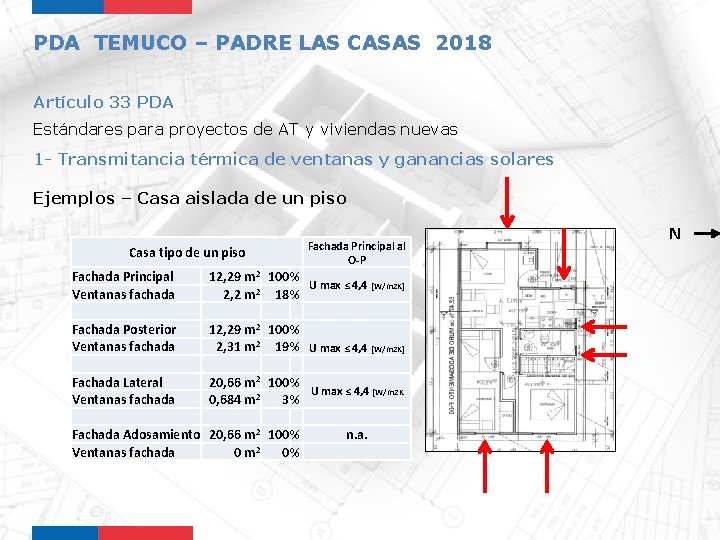

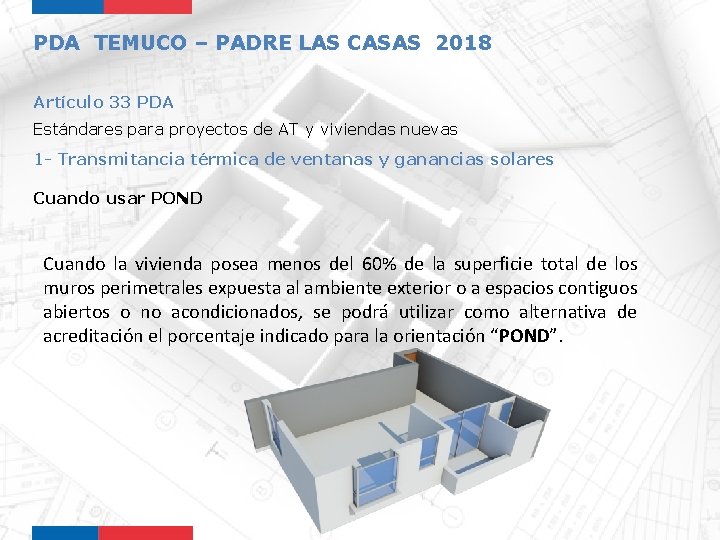

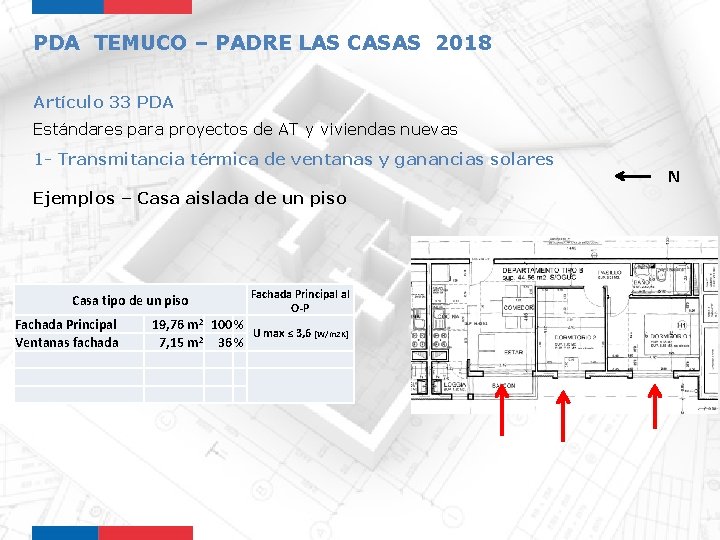

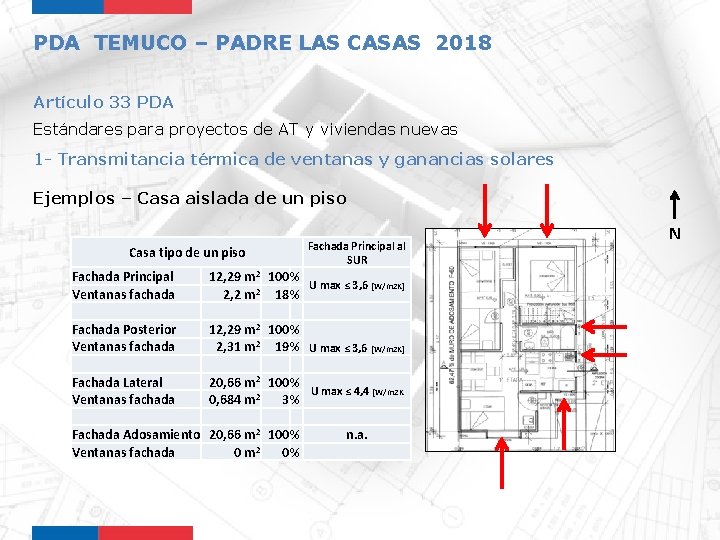

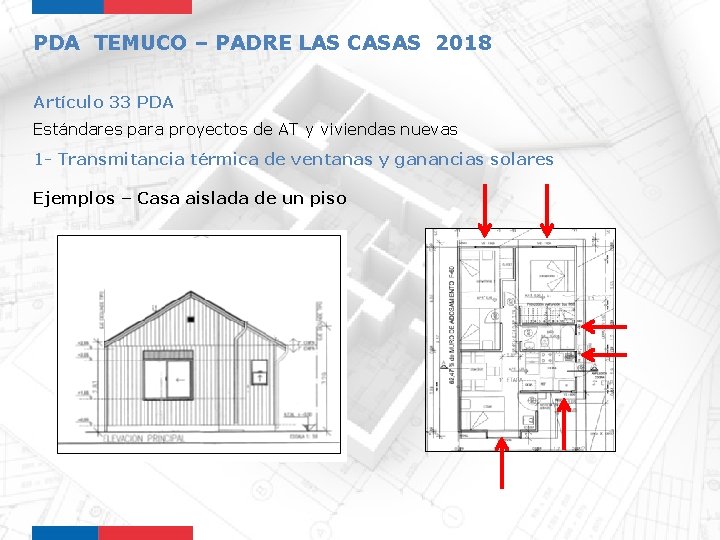

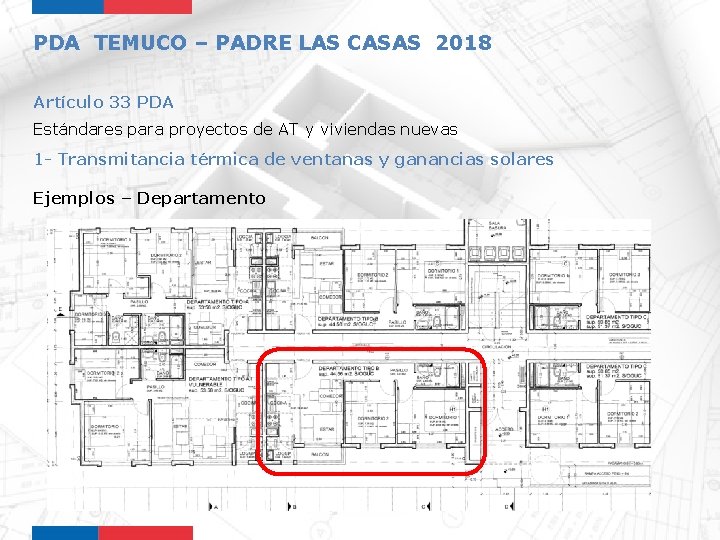

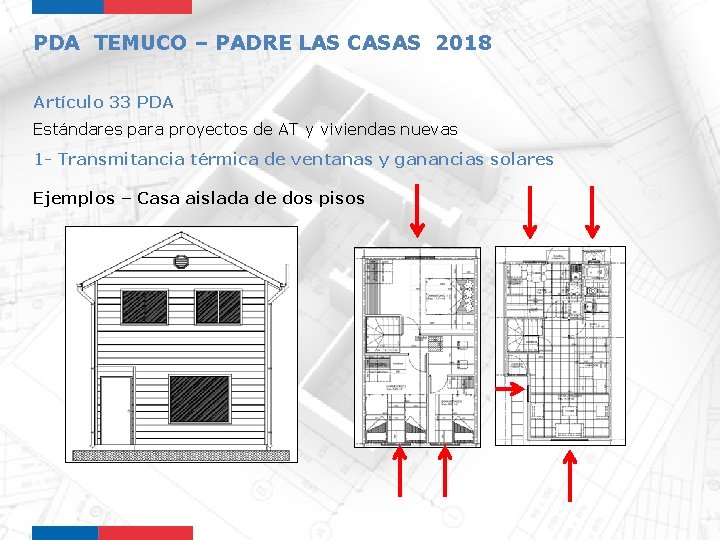

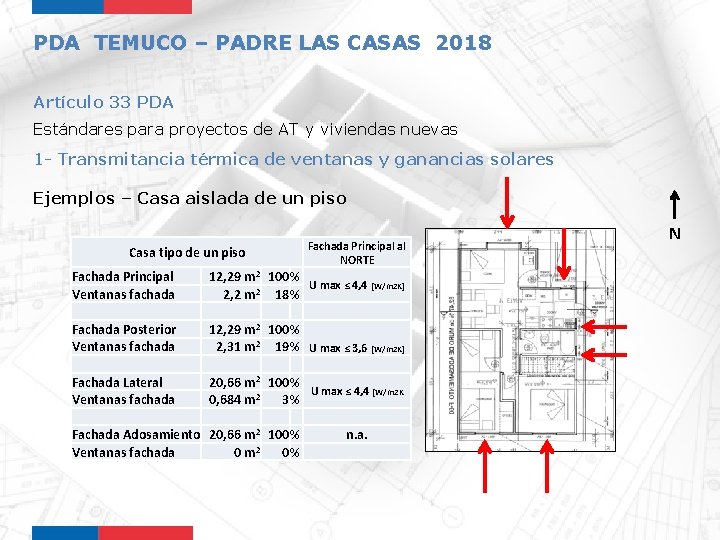

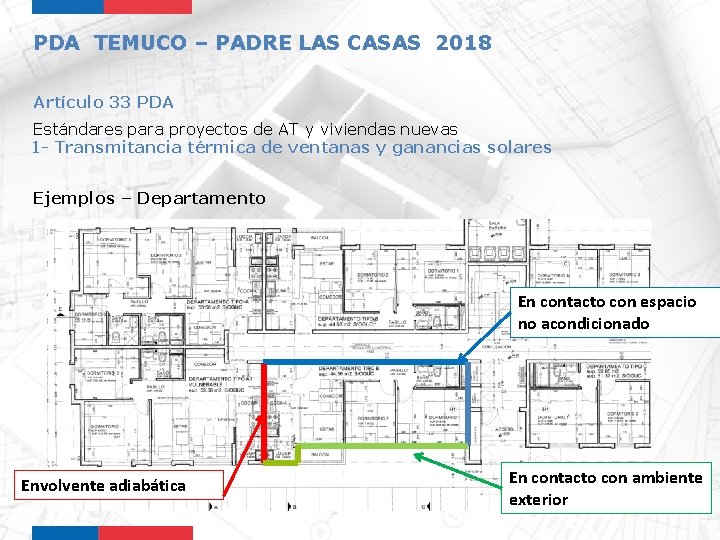

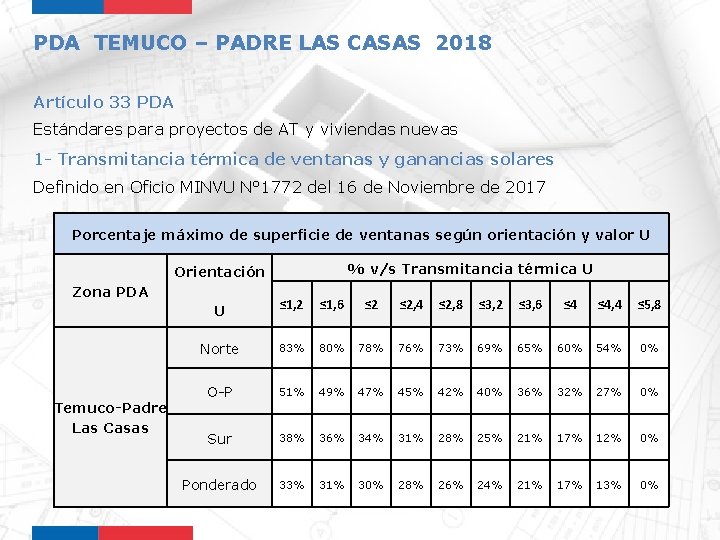

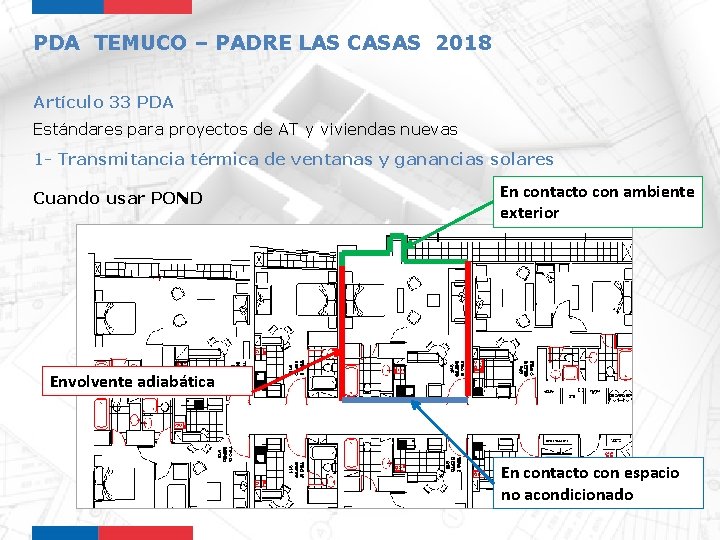

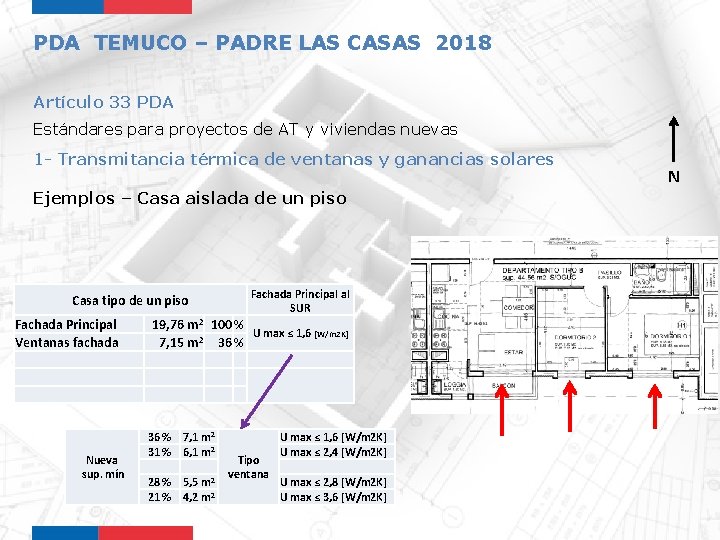

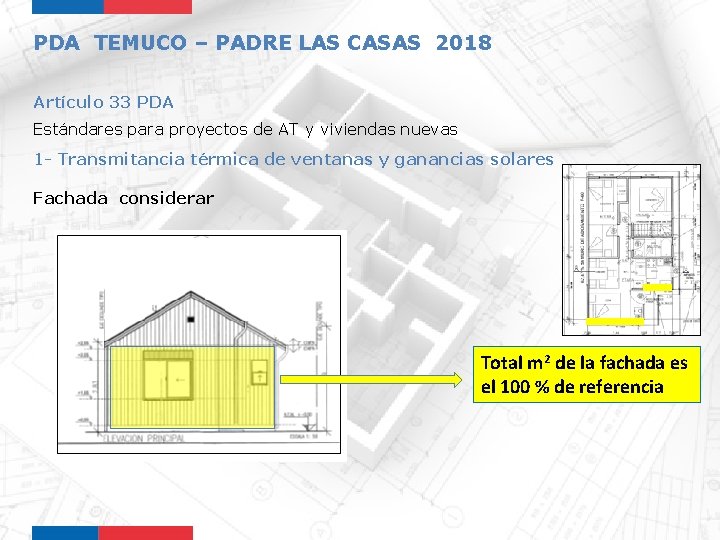

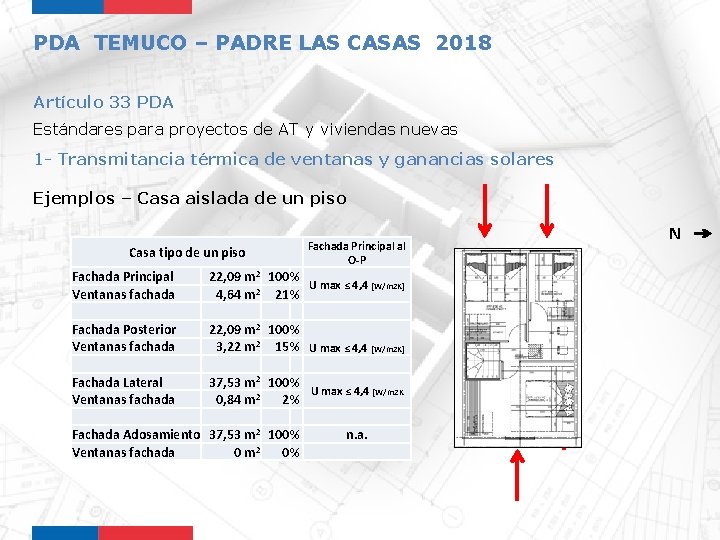

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Definido en Oficio MINVU N° 1772 del 16 de Noviembre de 2017 Porcentaje máximo de superficie de ventanas según orientación y valor U % v/s Transmitancia térmica U Orientación Zona PDA ≤ 1, 2 ≤ 1, 6 ≤ 2, 4 ≤ 2, 8 ≤ 3, 2 ≤ 3, 6 ≤ 4, 4 ≤ 5, 8 Norte 83% 80% 78% 76% 73% 69% 65% 60% 54% 0% O-P 51% 49% 47% 45% 42% 40% 36% 32% 27% 0% Sur 38% 36% 34% 31% 28% 25% 21% 17% 12% 0% Ponderado 33% 31% 30% 28% 26% 24% 21% 17% 13% 0% U Temuco-Padre Las Casas

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

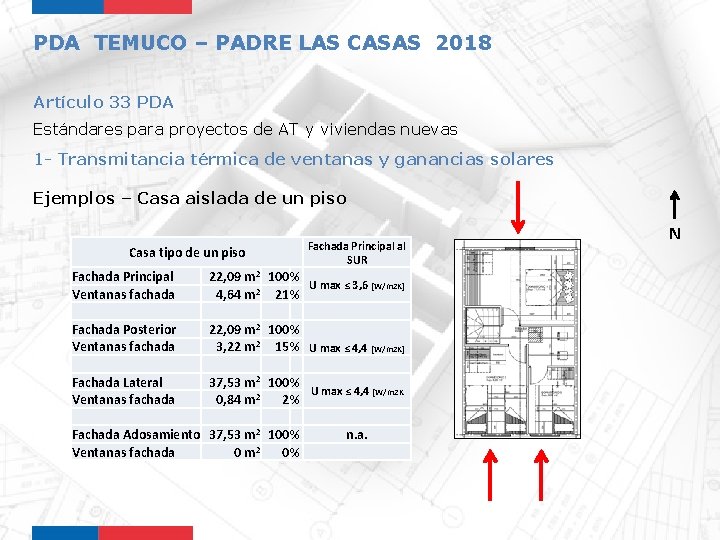

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Fachada considerar Total m 2 de la fachada es el 100 % de referencia

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

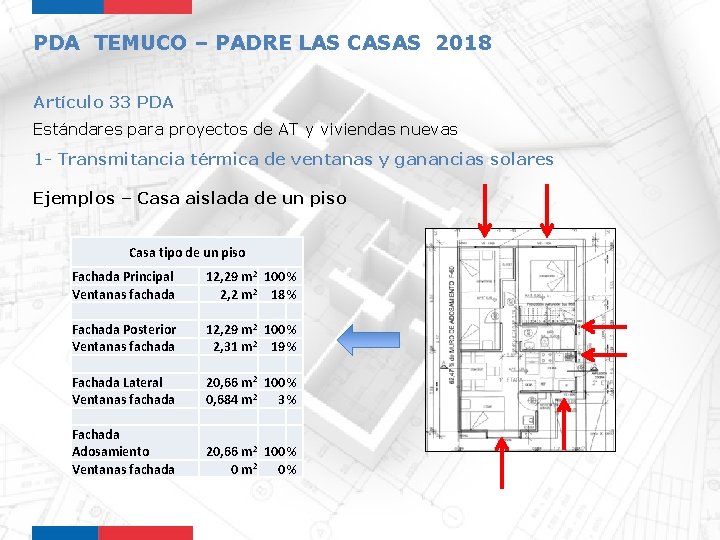

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Fachada considerar Total m 2 de la fachada es el 100 % de referencia

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Cuando usar POND Cuando la vivienda posea menos del 60% de la superficie total de los muros perimetrales expuesta al ambiente exterior o a espacios contiguos abiertos o no acondicionados, se podrá utilizar como alternativa de acreditación el porcentaje indicado para la orientación “POND”.

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Cuando usar POND En contacto con ambiente exterior Envolvente adiabática En contacto con espacio no acondicionado

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de un piso

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de un piso Casa tipo de un piso Fachada Principal Ventanas fachada Fachada Posterior Ventanas fachada Fachada Lateral Ventanas fachada Fachada Adosamiento Ventanas fachada 12, 29 m 2 100 % 2, 2 m 2 18 % 12, 29 m 2 100 % 2, 31 m 2 19 % 20, 66 m 2 100 % 0, 684 m 2 3% 20, 66 m 2 100 % 0 m 2 0%

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de un piso Casa tipo de un piso Fachada Principal Ventanas fachada Fachada Posterior Ventanas fachada Fachada Lateral Ventanas fachada Fachada Adosamiento Ventanas fachada Fachada Principal al NORTE 12, 29 m 2 100 % U max ≤ 4, 4 [W/m 2 K] 2, 2 m 2 18 % 12, 29 m 2 100 % 2, 31 m 2 19 % U max ≤ 3, 6 [W/m 2 K] 20, 66 m 2 100 % U max ≤ 4, 4 [W/m 2 K 0, 684 m 2 3% 20, 66 m 2 100 % 0 m 2 0% n. a. N

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de un piso Casa tipo de un piso Fachada Principal Ventanas fachada Fachada Posterior Ventanas fachada Fachada Lateral Ventanas fachada Fachada Adosamiento Ventanas fachada Fachada Principal al O-P 12, 29 m 2 100 % U max ≤ 4, 4 [W/m 2 K] 2, 2 m 2 18 % 12, 29 m 2 100 % 2, 31 m 2 19 % U max ≤ 4, 4 [W/m 2 K] 20, 66 m 2 100 % U max ≤ 4, 4 [W/m 2 K 0, 684 m 2 3% 20, 66 m 2 100 % 0 m 2 0% n. a. N

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de un piso Casa tipo de un piso Fachada Principal Ventanas fachada Fachada Posterior Ventanas fachada Fachada Lateral Ventanas fachada Fachada Adosamiento Ventanas fachada Fachada Principal al SUR 12, 29 m 2 100 % U max ≤ 3, 6 [W/m 2 K] 2, 2 m 2 18 % 12, 29 m 2 100 % 2, 31 m 2 19 % U max ≤ 3, 6 [W/m 2 K] 20, 66 m 2 100 % U max ≤ 4, 4 [W/m 2 K 0, 684 m 2 3% 20, 66 m 2 100 % 0 m 2 0% n. a. N

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de dos pisos

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de un piso Casa tipo de un piso Fachada Principal Ventanas fachada Fachada Posterior Ventanas fachada Fachada Lateral Ventanas fachada Fachada Adosamiento Ventanas fachada 22, 09 m 2 100 % 4, 64 m 2 21 % 22, 09 m 2 100 % 3, 22 m 2 15 % 37, 53 m 2 100 % 0, 84 m 2 2% 37, 53 m 2 100 % 0 m 2 0% N

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de un piso Casa tipo de un piso Fachada Principal Ventanas fachada Fachada Posterior Ventanas fachada Fachada Lateral Ventanas fachada Fachada Adosamiento Ventanas fachada Fachada Principal al NORTE 22, 09 m 2 100 % U max ≤ 4, 4 [W/m 2 K] 4, 64 m 2 21 % 22, 09 m 2 100 % 3, 22 m 2 15 % U max ≤ 4, 0 [W/m 2 K] 37, 53 m 2 100 % U max ≤ 4, 4 [W/m 2 K 0, 84 m 2 2% 37, 53 m 2 100 % 0 m 2 0% n. a. N

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de un piso Casa tipo de un piso Fachada Principal Ventanas fachada Fachada Posterior Ventanas fachada Fachada Lateral Ventanas fachada Fachada Adosamiento Ventanas fachada Fachada Principal al O-P 22, 09 m 2 100 % U max ≤ 4, 4 [W/m 2 K] 4, 64 m 2 21 % 22, 09 m 2 100 % 3, 22 m 2 15 % U max ≤ 4, 4 [W/m 2 K] 37, 53 m 2 100 % U max ≤ 4, 4 [W/m 2 K 0, 84 m 2 2% 37, 53 m 2 100 % 0 m 2 0% n. a. N

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de un piso Casa tipo de un piso Fachada Principal Ventanas fachada Fachada Posterior Ventanas fachada Fachada Lateral Ventanas fachada Fachada Adosamiento Ventanas fachada Fachada Principal al SUR 22, 09 m 2 100 % U max ≤ 3, 6 [W/m 2 K] 4, 64 m 2 21 % 22, 09 m 2 100 % 3, 22 m 2 15 % U max ≤ 4, 4 [W/m 2 K] 37, 53 m 2 100 % U max ≤ 4, 4 [W/m 2 K 0, 84 m 2 2% 37, 53 m 2 100 % 0 m 2 0% n. a. N

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Departamento

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Departamento En contacto con espacio no acondicionado Envolvente adiabática En contacto con ambiente exterior

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Departemento Casa tipo de un piso Fachada Principal 19, 76 m 2 100 % Ventanas fachada 7, 15 m 2 36 % Fachadas total 65, 12 m 2 100 % Al exterior/No acond. 56, 66 m 2 87 % No aplica POND

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de un piso Casa tipo de un piso Fachada Principal Ventanas fachada Fachada Principal al NORTE 19, 76 m 2 100 % U max ≤ 4, 4 [W/m 2 K] 7, 15 m 2 36 % N

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de un piso Casa tipo de un piso Fachada Principal Ventanas fachada Fachada Principal al O-P 19, 76 m 2 100 % U max ≤ 3, 6 [W/m 2 K] 7, 15 m 2 36 % N

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Ejemplos – Casa aislada de un piso Casa tipo de un piso Fachada Principal Ventanas fachada Nueva sup. mín Fachada Principal al SUR 19, 76 m 2 100 % U max ≤ 1, 6 [W/m 2 K] 7, 15 m 2 36 % 31 % 28 % 21 % 7, 1 m 2 6, 1 m 2 5, 5 m 2 4, 2 m 2 U max ≤ 1, 6 [W/m 2 K] U max ≤ 2, 4 [W/m 2 K] Tipo ventana U max ≤ 2, 8 [W/m 2 K] U max ≤ 3, 6 [W/m 2 K] N

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de

PDA TEMUCO – PADRE LAS CASAS 2018 Artículo 33 PDA Estándares para proyectos de AT y viviendas nuevas 1 - Transmitancia térmica de ventanas y ganancias solares Cuando la vivienda posea menos del 60% de la superficie total de los muros perimetrales expuesta al ambiente exterior o a espacios contiguos abiertos o no acondicionados, se podrá utilizar como alternativa de acreditación el porcentaje indicado para la orientación “POND”.

GRACIAS SERVIU ARAUCANIA Julio 2018

GRACIAS SERVIU ARAUCANIA Julio 2018
