PLAN DE DESARROLLO DEL SISTEMA ELECTRICO EN LA
- Slides: 29
PLAN DE DESARROLLO DEL SISTEMA ELECTRICO EN LA REGION LAMBAYEQUE Chiclayo, 30 de Noviembre de 2010. Ing. Javier Muro Rosado ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 1
Contenido 1. Nuestra Empresa 2. Proceso de Planeamiento 3. Estudio de Mercado 4. Configuración del Sistema Eléctrico 5. Plan de Inversiones 6. Propuestas ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 2
1. NUESTRA EMPRESA Visión: Crecer distribuyendo valor en cada Kwh. 1’ 741, 457 Clientes Misión: Somos una empresa de servicios con excelencia en la distribución y comercialización de energía eléctrica, comprometida en generar valor para sus clientes y accionistas, el desarrollo de sus trabajadores y reconocida por su accionar con responsabilidad social corporativa. Competencias Esenciales: • Áreas de concesión otorgadas • Conocimiento y experiencia en el negocio • Gestión eficiente y transparente ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 3
1. NUESTRA EMPRESA Clientes: 84, 990 Energía: 149, 707 MWh MD: 26. 07 MW Clientes: 18, 161 Energía: 13, 373 MWh MD: 4. 33 MW Clientes: 47, 036 Energía: 45, 496 MWh MD: 11. 46 MW Clientes: 129, 941 Energía: 261, 080 MWh MD: 61. 75 MW Clientes: 33, 585 Energía: 15, 442 MWh MD: 4. 93 MW ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ ELECTRONORTE S. A. Clientes: 313, 713 Energía: 485, 098 MWh MD: 110. 07 MW 4
1. NUESTRA EMPRESA ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 5
1. NUESTRA EMPRESA Evolución de las Ventas de Energía ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 6
2. PROCESO DE PLANEAMIENTO Atender oportunamente el crecimiento de la demanda, con calidad y costo eficiente Asigna prioridades a los recursos para su utilización eficiente PLANEAMIENTO Exigencias de regulación tarifaria Adaptación y propuestas al Modelo Tarifario ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ PLAN DE OBRAS E INVERSIONES A CORTO, MEDIANO Y LARGO PLAZO 7

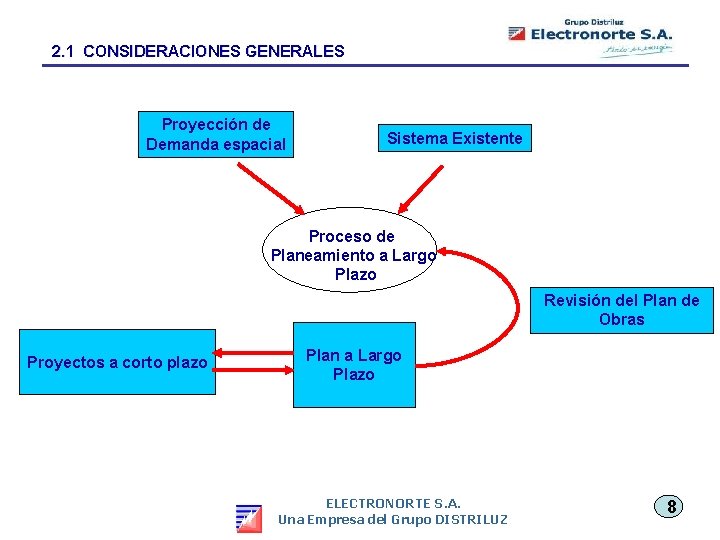

2. 1 CONSIDERACIONES GENERALES Proyección de Demanda espacial Sistema Existente Proceso de Planeamiento a Largo Plazo Revisión del Plan de Obras Proyectos a corto plazo Plan a Largo Plazo ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 8
2. 2 HORIZONTE DE PLANEAMIENTO ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 9
2. 3 CRECIMIENTO DE LA DEMANDA Crecimiento de Consumo per cápita Adición de nuevos consumidores ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 10
2. 4 PROYECCION DE LA DEMANDA MODELO DE TENDENCIAS AJUSTE INFORMACIÓN BASE COMPARACIÓN ENERGÍA A FACTURAR MODELO ECONOMÉTRICO ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 11
3. ESTUDIO DE MERCADO HORIZONTE 20 AÑOS 2009 -2029 ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 12
3. ESTUDIO DE MERCADO - ESCENARIOS OPTIMISTA ESPERADO PESIMISTA TOTAL ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 13
MAXIMA DEMANDA POR SET (KW): Las máximas demandas reportadas son coincidentes por SEP. ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 14
4. CONFIGURACION DEL SISTEMA ELECTRICO SET OCCIDENTE SET OLMOS SET MOTUPE LAMBAYEQUE SET LA VIÑA SET ILLIMO FERREÑAFE SET LAMBAYEQUE SET SECHO LINEA DE TRANSMISION 60 KV LINEA DE TRANSMISION 220 KV SET POMALCA SET TUMAN CHICLAYO SET CAYALTI SET SECHNOR LINEA DE DISTRIBUCION PRIMARIA ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 15
CHICLAYO ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 16
CHICLAYO SET CHICLAYO NORTE (SECHNOR) 61. 5 MVA 32. 1 MW SET CHICLAYO OESTE (SECHO) 35 MVA 30. 12 MW SET CHICLAYO SUR (SECHSUR) 25 MVA SET TUMAN 7/7/2 MVA 4. 16 MW SET POMALCA 7/7/2 MVA 5. 07 MW SET CAYALTI 7/7/2 MVA 2. 12 MW INVERSION APROBADA POR OSINERGMIN R-184 -2009 -OS/CD INVERSIONES REQUERIDAS POR ELECTRONORTE S. A. TRANSMISION EXISTENTES SUB-ESTACION DE TRANSFORMACION LÍNEA DE SUB TRANSMISION 60 KV ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 17
ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 18
MW/Km 2 ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 19
MAPA DE DENSIDAD ESCENARIO 03 -2029 MW/Km 2 MAPA DE DENSIDAD ESCENARIO 03 -2029 ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 20
LAMBAYEQUE ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 21
Proyecto Olmos SET PAMPAS OLMOS CHICLAYO NOR ESTE SET LA NIÑA SET OCCIDENTE OLMOS 7/7/3 MVA 1. 6 MVA 1. 2 MW 1 MW SET PAMPA PAÑALA SET MOTUPE 9/9/3 MVA 6. 3 MW LAMBAYEQUE SET LA VIÑA 5 MVA 3. 80 MW SET ILLIMO 5/5/2. 5 MVA 3. 21 MW SET LAMBAYEQUE SUR (LAMSUR) SET LAMBAYEQUE 14. 75 MVA 9. 76 MW ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ INVERSION APROBADA POR OSINERGMIN R-184 -2009 -OS/CD INVERSIONES REQUERIDAS POR ELECTRONORTE S. A. SUB-ESTACION DE TRANSFORMACION LÍNEA DE SUB TRANSMISION 60 KV LÍNEA DE TRANSMISION 220 KV 22
FERREÑAFE ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 23
2. 6 FERREÑAFE CHICLAYO OESTE REDES PRIMARIAS ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 24
5. PLAN DE INVERSIONES LAMBAYEQUE FERREÑAFE Red de Media Tensión 2006 965. 55 Km. Red de Media Tensión 2010 711. 06 Km. CHICLAYO Crecimiento: 73. 6% ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 25
5. PLAN DE INVERSIONES 2. 6 EVOLUCION DE LAS INVERSIONES (MILES S/. ) ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 26
5. PLAN DE INVERSIONES 2. 6 PROGRAMA DE INVERSIONES 2011 (Miles de Soles) ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 27
6. PROPUESTAS ü Constituir un Comité Regional con la participación de las Empresas de servicios públicos, Osinergmin e instituciones gubernamentales. ü Revisión del estudio de transmisión complementaria, considerando la demanda espacial que actualmente se viene presentando. ü Reglamentación del crecimiento ordenado del Plan Maestro de Chiclayo y de las principales localidades de la Región Lambayeque. ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 28
GRACIAS ELECTRONORTE S. A. Una Empresa del Grupo DISTRILUZ 29
