Übersicht Bremsenprüfstände für: • PKW • Leicht-LKW (Transporter) • Anhänger (Wohnwagen) Die verschiebenen Typen: • BT 400 (3 to; 2 x 2, 5 k. W; 5 k. N) • BT 410 (4 to; 2 x 3, 5 k. W; 6 k. N) • BT 420 (4 to; 2 x 4 k. W; 8 k. N) BT 4 xx Design – mit Design Analoganzeige • Die verschiebenen Varianten: • Prüfbreite 800 bis 2200 mm • Rollensatz geteilt bzw. einteilig • Kunststoff-, geschweißte, Stabrolle Made in Germany 2

Technische Ausstattung allgemein Alle Varianten sind ausgestattet mit: • Feuerverzinktem Rollensatz für optimalen Korrosionsschutz • Rollensatz seitlich geschlossen • Mittelabdeckblech sowie seitlich Bleche gekantet, damit keine Reifen beschädigt werden können • Tastrolle über Gasdruck-Stossdämpfer gelagert – kein „Schlagen“ bei grobstolligen Geländewagen • Tastrolle mit 60 mm Durchmesser • Spritzwassergeschützte Antriebsmotoren (IP 54) • Ausfahrhilfe durch selbsthemmendes Schneckengetriebe • Rollendurchmesser 200 mm • Wartungsarmes, hochpräzises DMS Mess-System • Gut ablesbare Analoganzeige mit 2 Uhren Made in Germany 3

Technische Ausstattung Rollensätze Die beiden Prüfbreiten: • 800 bis 2200 mm Prüfbreite: für alle PKW und Transporter ohne Zwillingsbereifung • 800 bis 2800 mm Prüfbreite: für PKW, Transporter (auch zwillingsbereifte) sowie Anhänger insbesondere Wohnwagen Made in Germany 4

Technische Ausstattung Rollensätze Geteilter / einteiliger und überhöhter Rollensatz: • Einteiliger Rollensatz für den normalen Werkstatteinbau • Geteilter Rollensatz zum Einbau neben eine Arbeitsgrube. Motoren sind dann an den Außenseiten angebunden (Abbildung zeigt Variante mit Stabrolle). • Antriebsrolle hinten 40 mm überhöht, somit können bessere Bremsewerte erreicht werden, jedoch Nachteil beim Überfahren Made in Germany 5

Technische Ausstattung Rollenoberfläche Kunststoffkorund-Beschichtung (Standard): • Idealer Reibwert auf bei Nässe • Reifenschonend Stabrolle: • Quer aufgeschweißte Vierkanteisen • Extrem langlebig • Für Länder mit Spike-bereiften Fahrzeugen Geschweißte Rolle: • Aufgepunktete Schweißperlen • langlebig Made in Germany 6

Technische Ausstattung Antrieb • Die Prüfrollen übertragen über den Messarm die Bremskraft auf den Sensor • Der Sensor überträgt Meßstrom (0 -9 m. A) an das Anzeigegerät Made in Germany 7

Technische Ausstattung Antrieb Schneckengetriebe bestehen aus • einem schraubenförmig verzahnten Rad, der Schnecke • einem darin kämmenden schrägverzahnten Rad, dem Schneckenrad Die Achsen der beiden Räder sind um 90° versetzt Made in Germany 8

Technische Ausstattung Antrieb Dadurch kann nur die Schnecke angetrieben werden, nicht aber das Schneckenrad. Dieser Effekt wird als Selbsthemmung bezeichnet. Kann nicht bewegt werden – Bremswirkung! Unsere Bremsenprüfstände werden nur mit hochwertigen Schneckengetrieben ausgestattet, die seit einiger Zeit zum Teil in der Nussbaum Gruppe selber gefertigt werden. Made in Germany 9

Technische Ausstattung Antrieb Nussbaum verwendet kein Stirnradgetriebe , da eine Bremswirkung nur durch ein zusätzliches Bauteil erreicht werden kann; typischerweise durch eine elektromagnetische Bremse. Nachteile des Stirnradgetriebes: • Zusätzliche • Relativ Bremse erforderlich hohe Geräuschentwicklung • Bei Stromausfall bzw. ohne Bremse ist ein Ausfahren aus dem Prüfstand nur schwer möglich Made in Germany 10

Technische Ausstattung Antrieb Zur Lagerung der Tastrolle, verwendet Nussbaum einen Gasdruck-Stossdämpfer. Bei der Prüfung grobstolliger Reifen (Geländewagen) kommt es dazu, dass die Tastrolle (60 mm) in das Profil eintauchen kann und somit zu „Schlagen“ beginnt. Bei Verwendung einer Feder ist das Schlagen deulich stärker ausgeprägt – die Tastrolle dreht sich nicht mehr und der Brmesenprüfstand schaltet ab (Schlupfschaltung). Mit dem Gasdruckstossdämpfer ist das „Schlagen“ der Tastrolle deutlich geringer. Made in Germany 11

Technische Ausstattung Messtechnik • Die Sensoren werden von Nussbaum selbst hergestellt • Umfangreiche Qualitätskontrolle vermeidet den Einbau fehlerhafter Sensoren • Dies garantiert eine hohe Lebensdauer der eingesetzten Sensoren 2. 1. Made in Germany 3. 1. Dehn-Mess-Streifen 2. Messelektronik 3. Kabel zur Anzeige 12

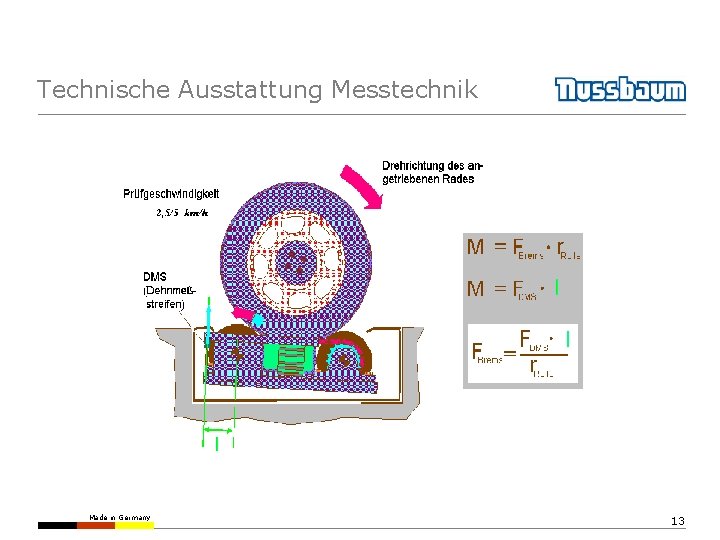

Technische Ausstattung Messtechnik Made in Germany 13

Lieferumfang und Abmessungen BT 3 xx Lieferumfang: • Rollensatz feuerverzinkt • Schaltschrank • Kabelsatz (Analoganzeige) 15 m vom Rollensatz zum Schaltschrank (Anzeigeschrank) Abmessungen: • Rollensatz • Anzeige: (einteilig, 2200 mm Prüfbreite): 2350 x 690 x 265 mm, 330 kg 900 x 580 x 275 mm, 40 kg Made in Germany 14

Bauseitige Leistungen BT 3 xx • Entladung • Fundament nach Fundamentplan (beachten: Rollensatz mit Wiegeeinrichtung hat anderen Fundamentplan als ohne!) • Elektroanschluss • BT 300: 5 k. W; 400 V; 50 Hz; 20 AT • BT 310 / 320 / 330: 7 k. W; 400 V; 50 Hz; 25 AT Made in Germany 15

Freigegeben bei Mercedes-Benz: 410 MB Made in Germany BT 16

Freigegeben bei Mercedes-Benz: 410 MB Made in Germany BT 17

Freigegeben bei Mercedes-Benz: 410 MB Made in Germany BT 18

Zubehör Bilder • Tragsäule fest 1120 • Verlorene Schalung mm • Wandhalterung für Anzeigeschrank • Kantenschutz feuerverzinkt • Abdeckblech für Rollensatz klappbar Made in Germany 19

Zubehör Bilder • Drucker Matrix farbig • Ablage für DIN A 4 Drucker an Tragsäule • Pedalkraftmesser Kabelgebunden ohne Handanzeige • Fernbedienung • Nachrüstsatz Allrad ungeregelt, nur mit Fernbedienung • LCD-Display (nicht BT 300) Made in Germany 20

Zubehör Bilder • Senk- & Hebeschwelle (elektropneumatisch) Made in Germany • Wiegeeinrichtung 21
