PKTI 2 C 3112021 Minggu ke3 Rr Artiana

PK&TI 2 C 3/11/2021 (Minggu ke-3) Rr. Artiana Krestianti PK&TI 2 C Bab 2 1

Konsep Internet dan Intranet Konsep Internet seperti yang telah dijelaskan minggu lalu, yaitu merupakan jaringan yang luas dari beberapa komputer yang dihubungkan dengan kabel sehingga membentuk jaringan (network) yang kemudian dihubungkan lagi dengan jaringan-jaringan lainnya sehingga membentuk inter-network yang dikenal dengan nama INTERNET. 3/11/2021 PK&TI 2 C Bab 2 2

Konsep Internet dan Intranet Sedangkan Intranet merupakan jaringan komputer dalam perusahaan yang menggunakan komunikasi data standart seperti dalam internet. Artinya kita dapat menggunakan semua fasilitas/ layanan internet untuk kebutuhan dalam perusahaan. Dengan kata lain berinternet di dalam perusahaan. 3/11/2021 PK&TI 2 C Bab 2 3

Protokol Internet • FTP (File Transfer Protokol) Digunakan untuk mengambil atau mentransfer satu salinan file dari sebuah disk di sebuah komputer ke komputer lain atau sistem lain melalui internet. • TFTP (Trivial File Transfer Protokol) Digunakan untuk mentransfer satu file secara sederhana, tidak terlalu canggih, tidak terlalu aman dan meng-gunakan UDP. 3/11/2021 PK&TI 2 C Bab 2 4

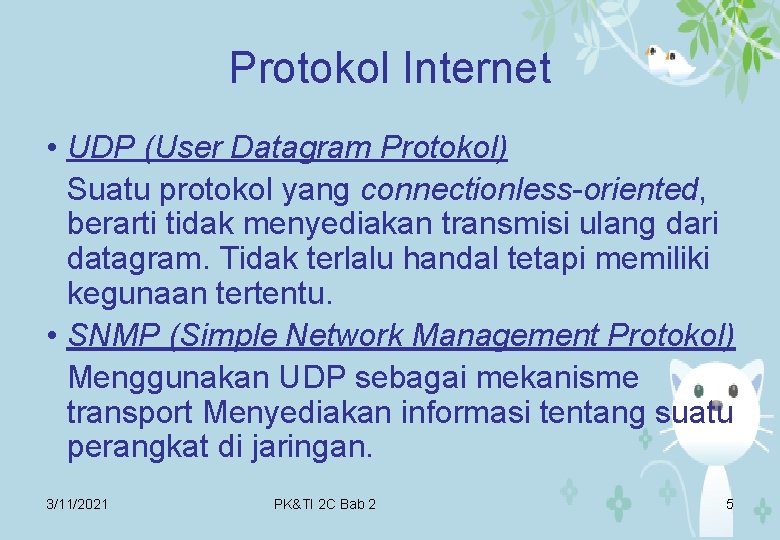

Protokol Internet • UDP (User Datagram Protokol) Suatu protokol yang connectionless-oriented, berarti tidak menyediakan transmisi ulang dari datagram. Tidak terlalu handal tetapi memiliki kegunaan tertentu. • SNMP (Simple Network Management Protokol) Menggunakan UDP sebagai mekanisme transport Menyediakan informasi tentang suatu perangkat di jaringan. 3/11/2021 PK&TI 2 C Bab 2 5

Protokol Internet • TCP (Transmission Control Protocol) Suatu protokol komunikasi yang menyediakan transfer data secara handal. Protokol ini bertanggung jawab merakit data yang lewat dari higher layer application (aplikasi lapisan atas) ke paket standard dan menjamin data ditransfer secara benar. • IP (Internet Protocol) Bertanggung jawab mengirim paket data yang dirakit oleh TCP atau UDP ke jaringan. Mengguna -kan address yang unik untuk setiap perangkat data pada jaringan untuk menentukan routing dan 3/11/2021 tujuan. PK&TI 2 C Bab 2 6

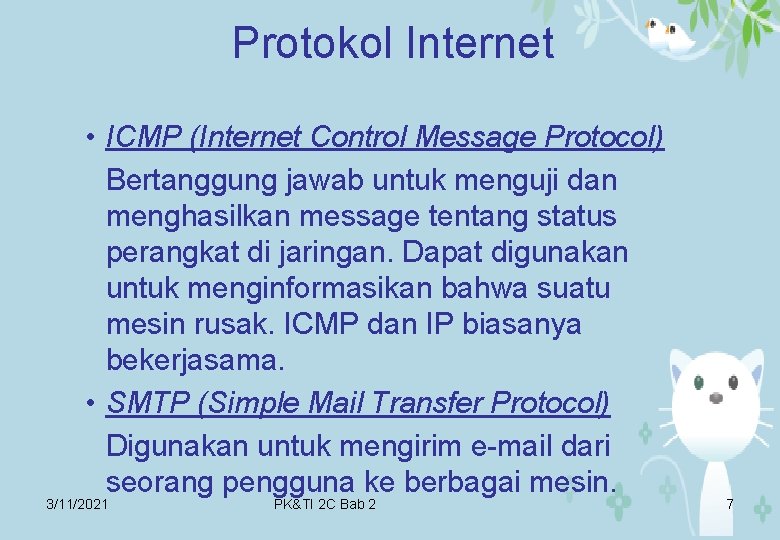

Protokol Internet • ICMP (Internet Control Message Protocol) Bertanggung jawab untuk menguji dan menghasilkan message tentang status perangkat di jaringan. Dapat digunakan untuk menginformasikan bahwa suatu mesin rusak. ICMP dan IP biasanya bekerjasama. • SMTP (Simple Mail Transfer Protocol) Digunakan untuk mengirim e-mail dari seorang pengguna ke berbagai mesin. 3/11/2021 PK&TI 2 C Bab 2 7

Protokol Internet 3/11/2021 PK&TI 2 C Bab 2 8

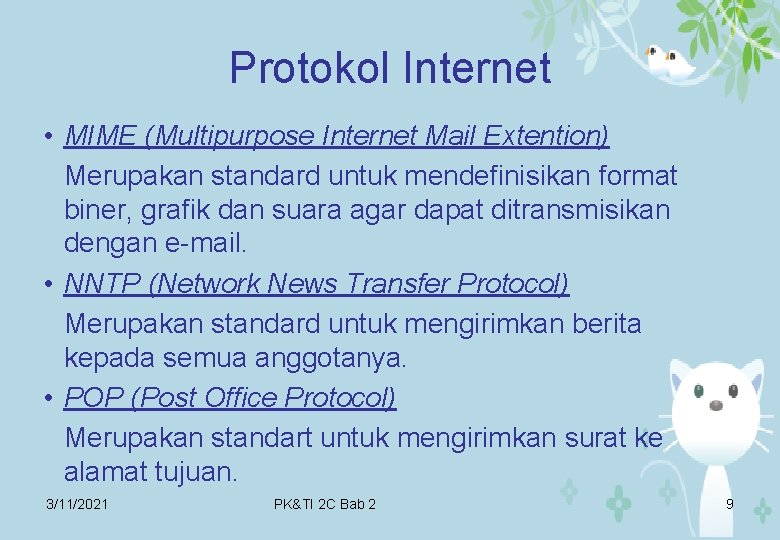

Protokol Internet • MIME (Multipurpose Internet Mail Extention) Merupakan standard untuk mendefinisikan format biner, grafik dan suara agar dapat ditransmisikan dengan e-mail. • NNTP (Network News Transfer Protocol) Merupakan standard untuk mengirimkan berita kepada semua anggotanya. • POP (Post Office Protocol) Merupakan standart untuk mengirimkan surat ke alamat tujuan. 3/11/2021 PK&TI 2 C Bab 2 9

Konsep Jaringan Komputer atau jaringan adalah koordinasi komunikasi dalam suatu sistem tertentu diantara central/ pusat (server) dan beberapa anggotanya (client). Topologi jaringan adalah pola hubungan antara terminal dalam jaringan komputer. Jaringan komputer yang ada di dalam intranet maupun internet beragam jenisnya. Yang paling umum digunakan ada 3 jenis, yaitu : 3/11/2021 PK&TI 2 C Bab 2 10

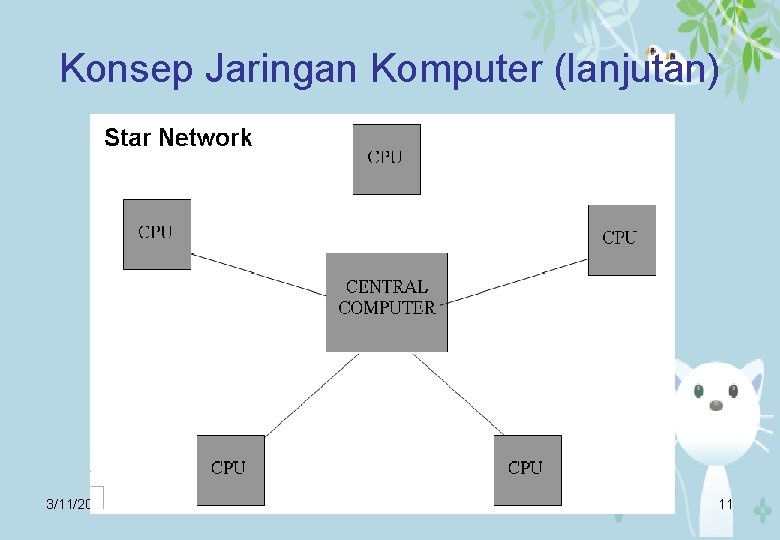

Konsep Jaringan Komputer (lanjutan) 3/11/2021 PK&TI 2 C Bab 2 11

Konsep Jaringan Komputer (lanjutan) • Kelebihan : a) Keterandalannya terbesar diantara topologi yang lain. b) Mudah dikembangkan dan keamanan datanya tinggi. c) Kemudahan akses ke jaringan LAN lain. • Kelemahan : a) Lalu lintas padat dapat menyebabkan jaringan lambat b) Jaringan tergantung pada terminal pusat. 3/11/2021 PK&TI 2 C Bab 2 12

Konsep Jaringan Komputer (lanjutan) 3/11/2021 PK&TI 2 C Bab 2 13

Konsep Jaringan Komputer (lanjutan) • • Kelebihan : a) Laju data tinggi. b) Dapat melayani lalu lintas data yang padat. c) Tidak diperlukan host, relatif lebih murah. d) Dapat melayani berbagai media pengirim. e) Komunikasi antar terminal mudah. Kelemahan : a) Tidak kondusif untuk pengiriman suara, video, dan data. b) Kerusakan pada media pengirim dapat menghentikan kerja seluruh jaringan. c) Penambahan atau pengurangan terminal sangat sukar. 3/11/2021 PK&TI 2 C Bab 2 14

Konsep Jaringan Komputer (lanjutan) 3/11/2021 PK&TI 2 C Bab 2 15

Konsep Jaringan Komputer (lanjutan) • Kelebihan : a) Kemampuan pengembangan tinggi (open-endness). b) Jarak LAN tidak terbatas. c) Keterandalan jaringan dan kecepatan pengiriman datanya tinggi. d) Tidak diperlukan pengendali pusat. e) Jumlah terminal dapat ditambah atau dikurangi tanpa menggangu operasi yang telah berjalan. • Kelemahan : a) Jika tingkat lalu lintas terlalu tinggi dapat terjadi kongesti (kemacetan). b) Diperlukan repeater untuk menguatkan sinyal. 3/11/2021 PK&TI 2 C Bab 2 16 c) Operasional jaringan LAN tergantung pada setiap

Arsitektur Internet Untuk memindahkan data antara dua buah komputer yang berbeda dalam suatu jaringan yang terdiri dari banyak komputer, dibutuhkan alamat tujuan dan perantara untuk memindahkan sinyal elektronik pembentuk data secara aman dan langsung. Internet menggunakan protokol untuk menjamin sampainya teks/ data secara aman di tempat tujuan. Protokol yang digunakan : 3/11/2021 PK&TI 2 C Bab 2 17

Arsitektur Internet • TCP (Transmission Control Protocol) digunakan untuk membagi teks menjadi paket data kecil, menambahkan beberapa informasi (dapat dianggap sebagai pengiriman barang), sehingga komputer penerima memastikan bahwa paket yang diterima tidak mengalami kerusakan sepanjang pengiriman. • IP (Internet Protocol) digunakan untuk menambahkan label yang berisikan informasi alamat pada paket tersebut. 3/11/2021 PK&TI 2 C Bab 2 18

Arsitektur Internet (lanjutan) Deretan paket-paket TCP/IP berjalan menuju tujuan yang sama dengan menggunakan beberapa jalur yang berbeda. Sebuah perangkat khusus yang disebut router dipasang di titik persimpangan antar jaringan dan memutuskan jalur mana yang paling effisien yang menjadi langkah berikutnya dari sebuah paket. Router membantu mengatur lalu lintas di Internet dengan membagi beban pada suatu bagian dari sistem yang ada. 3/11/2021 PK&TI 2 C Bab 2 19

Arsitektur Internet (lanjutan) Saat paket-paket TCP/IP tiba di tempat tujuan, komputer akan membuka label alamat IP, lalu menggunakan daftar pengiriman yang ada paket TCP untuk memeriksa apakah ada kerusakan paket yang terjadi selama pengiriman, dan menyusun kembali paket-paket tersebut menjadi susunan teks seperti aslinya. Saat komputer penerima menemukan paket yang rusak, komputer tersebut akan meminta komputer pengirim untuk mengirim salinan baru dari paket yang rusak tadi. 3/11/2021 PK&TI 2 C Bab 2 20

Arsitektur Internet (lanjutan) Sebuah perangkat khusus yang disebut gateway memungkinkan beragam tipe jaringan yang ada di horizon elektronik untuk berkomunikasi dengan internet menggunakan TCP/IP. Gateway menterjemahkan protokol asli jaringan komputer tersebut menjadi TCP/IP dan sebaliknya. 3/11/2021 PK&TI 2 C Bab 2 21

Metode Pengalamatan di Internet • Alamat merupakan bagian yang penting dari apapun yang dikerjakan secara virtual di Internet. Setiap interaksi yang dilakukan dengan orang atau mesin lain akan membutuhkan sebuah alamat. • IP dalam TCP/IP merupakan mekanisme untuk memberikan alamat bagi komputer di Internet. IP pada sebuah paket merupakan label alamat yang memberitahu darimana informasi tersebut dikirim. 3/11/2021 PK&TI 2 C Bab 2 22

Metode Pengalamatan di Internet Pada sistem internet, setiap mesin memiliki suatu penamaan yang universal yang disebut dengan name atau address. Alamat di internet terdiri dari 2 bentuk yaitu : – Alamat Fisik, Yang dimengerti oleh mesin (dinyatakan sebagai angka). – Alamat Logis, Yang dimengerti dan dapat digunakan oleh orang dengan mudah (dinyatakan sebagai kata). 3/11/2021 PK&TI 2 C Bab 2 23

Internet Numbers (IP Address) Alamat setiap mesin komputer di Internet memiliki satu address yang unik yang disebut dengan Internet Numbers atau IP address. Satu IP address hanya boleh dimiliki oleh satu komputer, sehingga nomor ini harus unik. Mirip dengan alamat rumah, tentunya satu nomor hanya dimiliki oleh satu rumah. IP address terdiri dari 32 bit yang biasanya dinyatakan dalam 4 bagian angka yang dihubungkan/ dipisahkan dengan titik, misalnya 3/11/2021 24 147. 31. 254. 130. PK&TI 2 C Bab 2

Internet Numbers (IP Address) Setiap bagian disebut dengan octet yang mewakili satu dari 4 bagian yang terdiri dari 8 bit. Masing-masing bagian mempunyai jangkauan nilai dari 0 -255. Sehingga secara teori jumlah kombinasi angka atau jumlah IP address yang tersedia adalah 255 X 255 sama dengan 4. 228. 250. 625 (empat milyar lebih) buah IP address. Bagian pertama, kedua, atau ketiga menunjukkan network dari sistem tersebut untuk dihubungkan, biasanya disebut dengan subnet. IP address dan domain tidak dapat ditentukan secara sembarang. Suatu permohonan harus diajukan ke Network Information Centre (NIC) secara elektronik ke hostmaster@nic. ddn. mil atau melalui pos biasa. 3/11/2021 PK&TI 2 C Bab 2 25

Domain Alamat logis di Internet mempunyai bentuk seperti contoh berikut : username@host. subdomain. Username adalah kata yang menginformasikan tentang orang yang memiliki account di internet. Username adalah nama yang anda gunakan saat anda log in ke komputer yang tersambung ke internet. Pada saat internet account dibuat, biasanya dapat dipilih 3/11/2021 PK&TI 2 C Bab 2 username pribadi. 26

Domain (lanjutan) Host dapat dibayangkan sebagai bangunan apartemen besar, sedangkan internet account (username) adalah sebuah apartemen (kamar) dalam bangunan tersebut. Host dan jaringan lokal dikelompokkan menjadi satu atau beberapa domain yang lebih besar. Domain dapat dibayangkan sebagai suatu kompleks apartemen, sebuah kota atau sebuah negara. Bagian terakhir dari alamat Internet menunjukkan domain terbesar 3/11/2021 PK&TI 2 C Bab 2 27

Domain (lanjutan) Domain yang sering digunakan adalah : –. com : biasanya digunakan untuk perusanaan atau badan komresial. –. edu : biasanya digunakan untuk institusi pendidikan. –. gov : biasanya digunakan untuk pemerintahan. –. mil : biasanya digunakan untuk bidang militer. –. net : biasanya digunakan untuk gateways atau host yang mengatur administrasi dari jaringan. –. org : biasanya digunakan untuk organisasi swasta 3/11/2021 PK&TI 2 C Bab 2 yang tidak dapat digolongkan di atas. 28

Domain (lanjutan) Beberapa negara memiliki top domain sendiri, misalnya : –. au : Australia –. ca : Canada –. fr : France –. uk : United Kingdom –. jp : Japan –. id : Indonesia –. sg : Singapura 3/11/2021 PK&TI 2 C Bab 2 29

Name Server Untuk menterjemahkan alamat logis menjadi IP address hingga dimengerti oleh mesin digunakan DNS Server dibedakan dalam area jaringan (zone), dengan masing zone menandakan name server primer dan sekunder atau cadangan. Masing-masing zone mempunyai paling sedikit name server yang bertanggung jawab untuk mengenali informasi alamat pada setiap mesin. 3/11/2021 PK&TI 2 C Bab 2 30

3/11/2021 PK&TI 2 C Bab 2 31
