PISTOLA SENSORA DE TEMPERATURA MEDIDOR DE COMPONENTES PASIVOS

PISTOLA SENSORA DE TEMPERATURA – MEDIDOR DE COMPONENTES PASIVOS Integrantes: • Carmona Torres Ralph • Flores Aguirre Frank • Flores Espinoza Junior • Ordoñez Calderón Edmar • Vázquez Vásquez Yamil 080580 J 100629 I 100610 F 070565 H 100620 A

PISTOLA SENSORA DE TEMPERATURA �Funcionamiento, uso y aplicaciones

¿Qué es un Termómetro Infrarrojo? �Es un equipo que nos permite realizar medidas de temperatura a distancia.

Principios de funcionamiento �Estos aparatos constan de una lente que permite captar la emisividad infrarroja del objeto. La lente (fototransistor) capta la cantidad de energía infrarroja que emite el objeto y la pasa a un complejo sistema que traduce la energía captada en señal eléctrica, la cual se traduce numéricamente en temperatura en la pantalla del termómetro.

Emisividad �Llamada antiguamente emitancia, es la proporción de radiación térmica emitida por una superficie u objeto debido a una diferencia de temperatura con su entorno.

Termopar tipo K �La termocupla tipo K (Cromel (aleación de Ni-Cr) / Alumel (aleación de Ni -Al) se usa típicamente en fundición y hornos a temperaturas menores de 1300 °C, por ejemplo fundición de cobre y hornos de tratamientos térmicos. Posee buena resistencia a la oxidación.

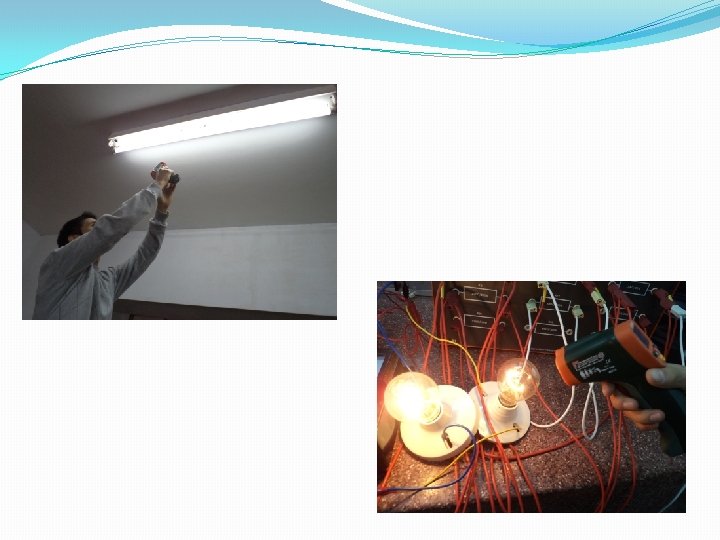

Aplicaciones � A continuación puede ver algunas aplicaciones de termómetros infrarrojos para medir temperatura sin contacto. Son ideales para objetos muy calientes, componentes con carga eléctrica o tensión, así como para objetos de difícil acceso. Tenemos diferentes versiones de termómetros infrarrojos para diferentes rangos de temperatura y con diferentes elementos ópticos.

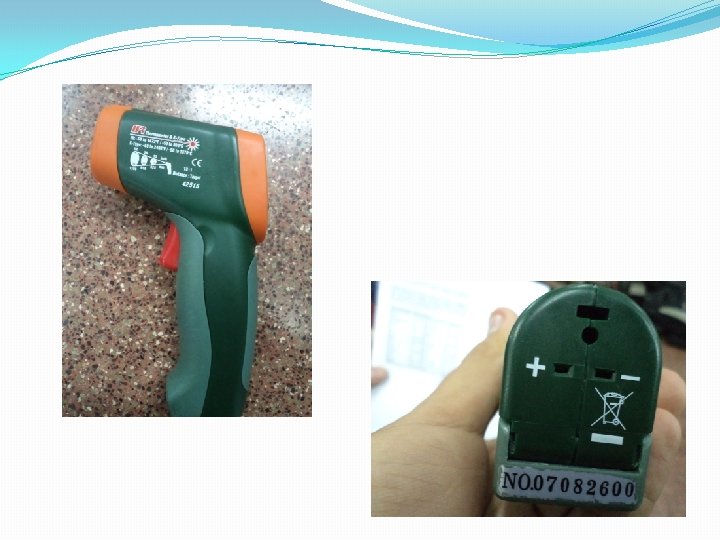

Termómetro infrarrojo de gran amplitud con entrada tipo K y puntero láser Modelo EXTECH 42515

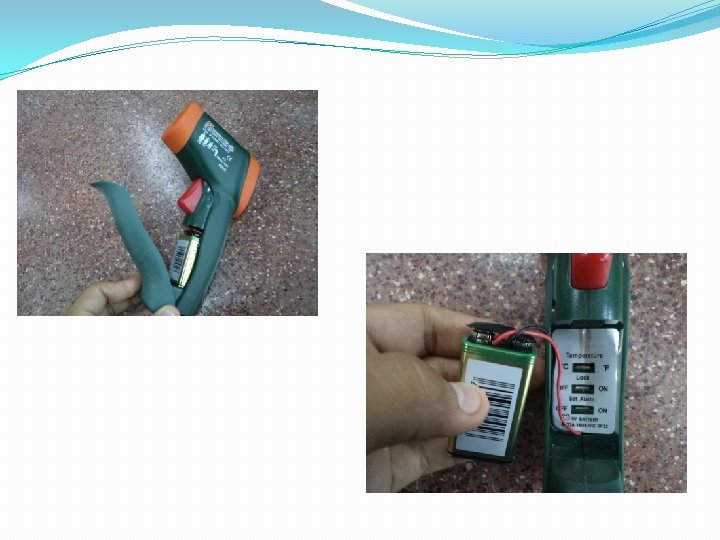

Descripción del medidor 1. Puntero láser 2. Sensor IR 3. Gatillo de medida 4. Compartimiento de baterías y microinterruptores (dip) 5. Pantalla LCD 6. Botones de función 7. Termopar tipo K 8. Interruptor de unidades de temperatura (°C o °F) 9. Interruptor de traba de prueba ENCENDIDO / OFF (apagado) 10. Interruptor alarmas ENCENDIDO / OFF (apagado)

Opciones del botón modo El botón MODE se usa para entrar a las funciones de programación del instrumento. La función seleccionada se indica en la línea inferior del LCD. A continuación se enumera cada parámetro detallando su uso. Presione el botón MODE para pasar de un parámetro al siguiente. � EMS (Valor de emisividad) � MAX (Función máxima) � MIN (Función mínima) � DIF (Valor Max menos Min) � PROM. (Valor promedio) � HAL (Ajuste de ALARMA alta) � LAL (Ajuste de ALARMA baja) � T k (Función del sensor del termopar tipo K) � LOG 1 a 20 (registrador de datos interno para 20 lecturas)

Campo de visión � El campo de visión del medidor es de 13: 1. En el diagrama de Campo de visión se muestran otras distancias. Observe que las medidas deberán ser tomadas lo más cerca posible del objeto a prueba. El medidor puede tomar medidas a mayor distancia, sin embargo, la medida puede ser afectada por fuentes externas de iluminación. Adicionalmente, el tamaño del punto puede ser tan grande que abarque áreas de superficie que no se desea medir.

Factores de emisividad para materiales comunes �La cantidad de energía IR emitida por un objeto es proporcional a la temperatura y capacidad del objeto para emitir energía.

Especificaciones �Especificaciones del termómetro infrarrojo (Sin contacto)

�Especificaciones del termopar tipo K (contacto) �Especificaciones Generales

MEDIDOR DE COMPONENTES PASIVOS

Definición �se usa para medir con precisión los capacitores, inductores y resistencias usando las frecuencias de prueba de 120 Hz y 1 k. Hz

M E D I D O R M O L D C E R L O 3 8 0 1 9 3

DESCRIPCION DEL MEDIDOR 1. Pantalla Q/D/R 2. Pantalla L/C/R 3. Teclado 4. Aditamento de prueba 5. Enchufes de entrada 6. Entrada externa de energía 7. Bota de hule 8. Compartimento de la batería (atrás)

Especificaciones Técnicas

�Auto-apagado (APO) Si el teclado está inactivo durante 10 minutos, el medidor se apagara automáticamente. �Auto-apagado (APO OFF). Para desactivar la característica de apagado, desde la posición de apagado, presione y sostenga la tecla de encendido hasta que en la pantalla aparezca “APO OFF”.

Selección de Frecuencia: Presión en la tecla FREQ para seleccionar 120 Hz o 1 k. Hz como frecuencia de prueba. Selección de paralelo/serie Presión en la tecla PAL , SER para seleccionar un circuito equivalente paralelo (PAL) o en serie (SER).

Selección de escala Presione la tecla RANGE y desaparecerá el indicador “AUTO”. Cada vez que presiona la tecla ESCALA pasada y sostendrá las escalas disponibles para el parámetro seleccionado. Selección de inductancia, capacitancia y resistencia La tecla L/C/R selecciona la función de medición del parámetro primario.

Selección de calidad, disipación y resistencia La tecla Q/D/R selecciona la función de medición del parámetro secundario. Cada vez que presione la tecla seleccionará los indicadores de calidad (Q), o disipación (D) o unidades de resistencia (Ω) en la pequeña pantalla secundaria. Selección de retención y retroiluminación La tecla HOLD >2 sec selecciona la característica de retención y además activa la retroiluminación de la pantalla.

Selección de mínimo, máximo y promedio La tecla MAX MIN selecciona la función de registro. Presión en la tecla y el indicador “R“ aparecerá en la pantalla y medidor empezará a registrar los valores medidos mínimo, máximo y promedio. Selección de modo Relativo El modo relativo indica la diferencia entre el valor medido y el valor almacenado como referencia

The Modo de límites alto y bajo (Hi / Lo) compara el valor medido a los valores almacenados de los límites alto y bajo y da una indicación audible y visible si el valor medido esta fuera de de los límites. The Modo de % de tolerancia compara el valor medido a un límite de % alto y bajo basado en un valor de referencia almacenado y da una indicación audible y visible si el valor medido esta fuera de de los límites.

La tecla SET se usa para: �Fijar límites Hi/Lo �Fijar el valor de referencia de tolerancia � Realizar la calibración abierta/corta. El modo SET sólo se puede activar si no hay ninguna otra función activa.

El medidor LCR Modelo 380193 incluye una función de interfaz para PC con el software �Windows™. La interfaz permite al usuario: �Ver los datos de medición en tiempo real en la PC �Guardar, imprimir y exportar los datos de la medición; �Las instrucciones para uso de la interfaz para PC están incluidas en el disco de programas y están fuera de los temas de este manual de operación. Para los detalles
