PŘIPOJOVACÍ PODMÍNKY, ELEKTROMĚRY A SPÍNACÍ PRVKY 13. - 14. 12. 2017, Říčany u Prahy René Čumpelík a Luboš Mattas Interní
PŘEDSTAVENÍ PREZENTUJÍCÍCH Interní 1
OBSAH PREZENTACE Ø Standard ČEZ Distribuce a. s. , Připojovací podmínky Ø Komunikační rozhraní z elektroměru Ø Elektroměry a spínací prvky, displej elektroměrů, časy spínání VT/NT Ø Praktická ukázka měřicích zařízení, nové elektroměry Interní 2
STANDARD ČEZ DISTRIBUCE A. S. PŘIPOJOVACÍ PODMÍNKY Interní 3
TYPY PŘIPOJOVACÍCH PODMÍNEK A JEJICH UMÍSTĚNÍ V platnosti jsou tyto Připojovací podmínky: Ø Připojovací podmínky pro umístění měřicích zařízení v odběrných místech napojených ze sítí VN, VVN Ø Připojovací podmínky pro výrobny elektřiny pro připojení na síť ČEZ Distribuce, a. s. Ø Připojovací podmínky pro osazení měřicích zařízení v odběrných místech napojených z distribuční sítě nízkého napětí Ø Umístění: www. cezdistribuce. cz /záložka „Potřebuji vyřešit“ Interní 4
ZÁVAZNOST PŘIPOJOVACÍCH PODMÍNEK Ø Zákon 458 /2000 Sb. , v platném znění, § 49, odst. (2) Ø Pravidla provozování distribučních soustav, Příloha č. 5 (Fakturační měření), kapitola 1. 4, provedení a umístění rozváděčů v souladu s vnitřními standardy PDS Ø Vnitřní standard PDS = Připojovací podmínky Interní 5
PŘIPOJOVACÍ PODMÍNKY NN Ø Vydavatel: Ø Poslední revize PPnn: Ø Předpoklad následující revize v 2018 ČEZ Distribuce, a. s. 1. 6. 2015 (tým revizi připravuje) Důvody revize PPnn jsou reakce na: Ø změny v energetické legislativě Ø požadavky Provozovatele distribuční soustavy Ø nové technologické trendy v oblastech měření elektrické energie Interní 6
HLAVNÍ ZMĚNY V REVIZI PŘIPOJOVACÍCH PODMÍNEK V ROCE 2018 Ø Reakce na nové cenové rozhodnutí http: //www. eru. cz/cs/elektrina/cenovarozhodnuti (nové sazby a k nim odpovídající schémata) Ø Vytvoření shody s podnikovými normami § PNE 35 7030 Rozváděče nízkého napětí – Elektroměrové rozváděče § PNE 35 7000 Distribuční rozváděče nízkého napětí – Kabelové rozvodné skříně Ø Upřesnění výkladu PPnn při změně sazby Ø Definice provedení TOTAL / CENTRAL STOP Ø Definice zapojení optočlenu Ø Upřesnění zapojení automatiky tepelného čerpadla Ø Příklady vzorů připojení odběrných míst a doplnění blokových schémat uspořádání pilířů Interní 7
KOMUNIKAČNÍ ROZHRANÍ Z ELEKTROMĚRU Interní 8
VAZBA NA LEGISLATIVU VYHLÁŠKA 82/2011 SB o měření elektřiny a o způsobu stanovení náhrady škody při neoprávněném odběru, neoprávněné dodávce, neoprávněném přenosu nebo neoprávněné distribuci elektřiny … § 6, ODST. (5) PŘIPOJOVACÍ PODMÍNKY pro osazení měřicích zařízení v odběrných místech napojených z distribuční sítě nízkého napětí Interní 9
MOŽNOSTI ŘEŠENÍ ROZHRANÍ Z ELEKTROMĚRU - PRINCIP ROZHRANÍ S 0 Ø Propojení elektroměru se zařízením zákazníka přes optočlen Ø Typ optočlenu (bez tarifního vstupu nebo s tarifním vstupem) Ø Možnost použití optočlenu s bezdrátovým přenosem impulzů METROLOGICKÁ DIODA Ø Propojení snímače metrologické diody s vysílačem impulzů Ø Snímač (optická sonda) je umístěn na těle elektroměru Interní 10
PODMÍNKY PRO ZÍSKÁNÍ ROZHRANÍ S 0 Ø Ø Podání žádosti Prostor pro optočlen v plombovatelné části rozváděče Instalace optočlenu a vodičů na náklady zákazníka Elektroměr s impulzním výstupem Připojení optočlenu do elektroměru Optočlen Interní 11
PODMÍNKY PRO ZÍSKÁNÍ ROZHRANÍ METROLOGICKÁ DIODA Ø Podání žádosti Ø Instalace snímače a vysílače impulzů na náklady zákazníka Ø upevnění snímače metrologické diody musí být odnímatelné bez použití nástroje, po sejmutí snímače nesmí být elektroměr znečištěn a mechanicky poškozen Umístění snímače a vysílače impulzů v elektroměrovém rozváděči Interní 12
VYUŽITÍ PRO ZÁKAZNÍKA Ø Informace o sledování vývoje okamžité spotřeby činné energie Ø V případě použití zařízení s tarifním výstupem: § analýza spotřeby § optimalizace sazby, poměr spotřeby VT/NT V případě poruchy komunikačního rozhraní elektroměru (S 0, metrologická dioda) nebo při výměně měřidla, ČEZ Distribuce, a. s. neodpovídá za případné škody. Jiná komunikační rozhraní elektroměru jsou určena jen pro potřeby ČEZ Distribuce, a. s. , a jejich využití zákazníky se zakazuje. Interní 13
NEJČASTĚJŠÍ ZÁVADY ZJIŠTĚNÉ V TERÉNU ROZHRANÍ S 0 Ø Optočlen není přizpůsoben k zaplombování Ø Optočlen je chybně umístěn v prostoru pro elektroměr nebo spínací prvek a tím omezuje prostor určený výhradně pro měřicí zařízení Poznámka: u 1 tarifní sazby v rozváděči pro 2 T měření je umístění optočlenu v prostoru pro sazbový spínač tolerováno ROZHRANÍ METROLOGICKÁ DIODA - NEJČASTĚJŠÍ ZÁVADY: Ø Snímač metrologické diody přilepený na elektroměr sekundovým lepidlem Ø Znečištění elektroměru Interní 14
VYBRANÉ PŘÍKLADY NEDODRŽENÍ PŘIPOJOVACÍCH PODMÍNEK (ZÁVADY) Interní 15
HDV JE VEDENO OD HDS K ELEKTROMĚROVÉMU ROZVÁDĚČI V PLASTOVÝCH LIŠTÁCH Interní 16
NEUPRAVENÝ TERÉN PŘED ELEKTROMĚROVÝM ROZVÁDĚČEM, NEDOKONČENÉ STAVEBNÍ PRÁCE Interní 17
NEVHODNĚ UMÍSTĚNÝ ROZVÁDĚČ (VE SVAHU), SPODNÍ HRANA ROZVÁDĚČE JE NÍŽE NEŽ 600 MM Interní 18

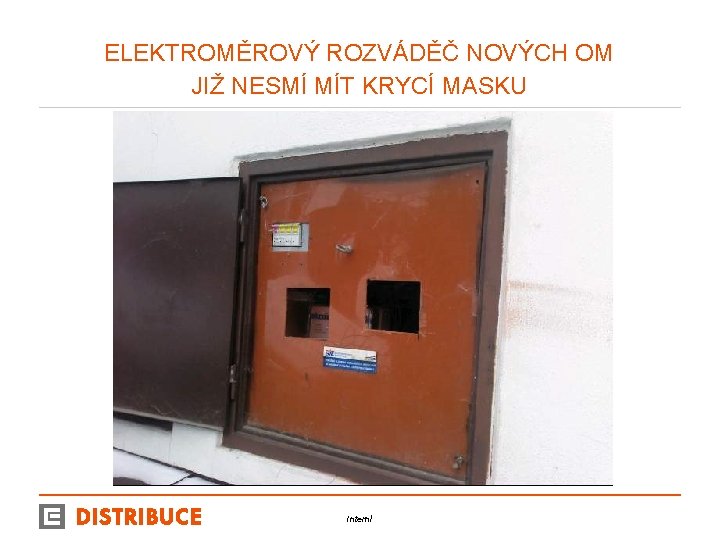

ELEKTROMĚROVÝ ROZVÁDĚČ NOVÝCH OM JIŽ NESMÍ MÍT KRYCÍ MASKU Interní 19
NELZE ZAPLOMBOVAT JISTIČ PRO SPÍNACÍ PRVEK Interní 20
NOVÝ PILÍŘ JE UMÍSTĚN NA NEPŘÍSTUPNÉM MÍSTĚ Interní 21
DODATEČNÉ OPLOCENÍ, NEPŘÍSTUPNÝ PILÍŘ OBSLUZE Interní 22
NEDODRŽENÍ SPODNÍ HRANY ROZVÁDĚČE (MINIMÁLNĚ 60 CM OD TERÉNU) Interní 23
ELEKTROMĚRY A SPÍNACÍ PRVKY, DISPLEJ ELEKTROMĚRU, ČASY SPÍNÁNÍ VT/NT Interní 24
ZÁKLADNÍ DRUHY ELEKTROMĚRŮ DLE KONSTRUKCE Indukční (mechanický) elektroměr Statický (elektronický) elektroměr s mechanickými číselníky Interní Statický (elektronický) elektroměr s LCD zobrazovačem 25
PRŮVODCE ELEKTROMĚRY - ODKAZ Nejčastěji používaně elektroměry jsou popsány na webových stránkách ČEZ Distribuce a. s. http: //www. cezdistribuce. cz/cs/pro-zakazniky/technicke-informace/pruvodceelektromery. html Lze vyčíst následující: Ø Jak správně odečíst stav elektroměru Ø V jakém tarifu elektroměr právě měří Ø Popis displeje a výrobního štítku (kde najít výrobní číslo) Ø Chybová hlášení na displeji Interní 26
NOVÉ TYPY ELEKTROMĚRŮ S PŘETOKEM JSOU INSTALOVÁNY DO DISTRIBUČNÍ SÍTĚ OD ROKU 2017 Nově zavedeno následující: Ø Třetí registr na LCD z důvodu zjištění Ø Ø Ø neoprávněné dodávky (přetok) Záloha reálného času s automatickým přepnutím seč/selč Měsíční předhodnoty odběru, dodávky a výkonu pro případné řešení reklamací Vyšší úroveň zabezpečení před neoprávněným odběrem Interní 27
TYPY NOVÝCH ELEKTROMĚRŮ S PŘETOKEM Výrobce Typ Počet fází/tarifů AEM S. A. CSM 0203 AW 113 S 1/1 AEM S. A. CSM 0203 AW 113 M 1/2 AEM S. A. CST 0430 - A 3 3/2 ZPA Smart Energy, a. s. ZE 114. D 0 A 1 B 101 -061 1/1 ZPA Smart Energy, a. s. ZE 114. D 0 B 1 B 102 -061 1/2 ZPA Smart Energy, a. s. ZE 314. D 0 B 1 B 012 -061 3/2 Daisy Technology EOOD ADX 12 A-AD-U 2 H-V 2 C 3/2 Interní 28
SPÍNACÍ PRVKY - ČASY SPÍNÁNÍ HDO Štítek nejčastěji používaného přijímače HDO – FMX 5 xx http: //www. cezdistribuce. cz/cs/prozakazniky/spinani-hdo. html Interní 29
STARŠÍ TYPY PŘIJÍMAČŮ BEZ ŠTÍTKU V distribuční síti se ještě můžeme setkat s nejstaršími přijímači HDO bez štítku. Nastavení spínání blokovaného spotřebiče a přepínání tarifu se děje pomocí zástrček. Telegram HDO A 1, B 6, DP 1, DP 2, DP 6 Interní 30
PRAKTICKÁ UKÁZKA MĚŘICÍCH ZAŘÍZENÍ NOVÉ ELEKTROMĚRY Interní 31
PREZENTAČNÍ PANELY NOVÁ MĚŘICÍ ZAŘÍZENÍ Interní 32
DOTAZY Interní 33
DĚKUJEME ZA POZORNOST Interní 34
