PIPELINE SSC0114 ARQUITETURA DE COMPUTADORES 11092017 Conceitos bsicos

PIPELINE SSC-0114 ARQUITETURA DE COMPUTADORES 11/09/2017

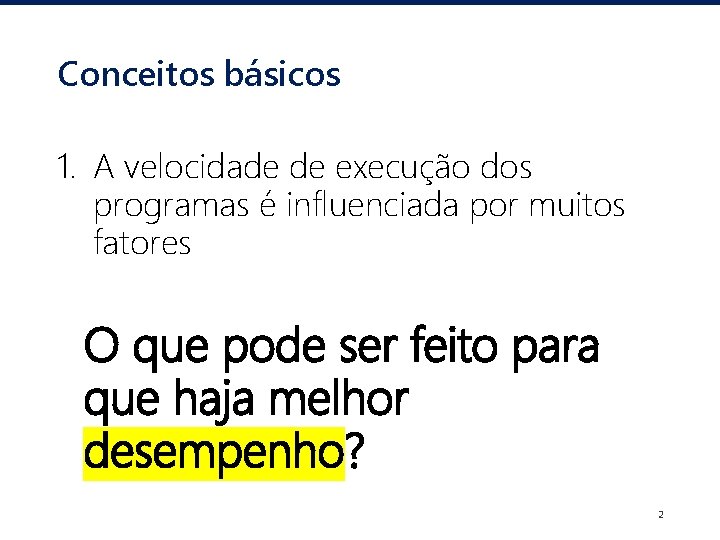

Conceitos básicos 1. A velocidade de execução dos programas é influenciada por muitos fatores O que pode ser feito para que haja melhor desempenho? 2

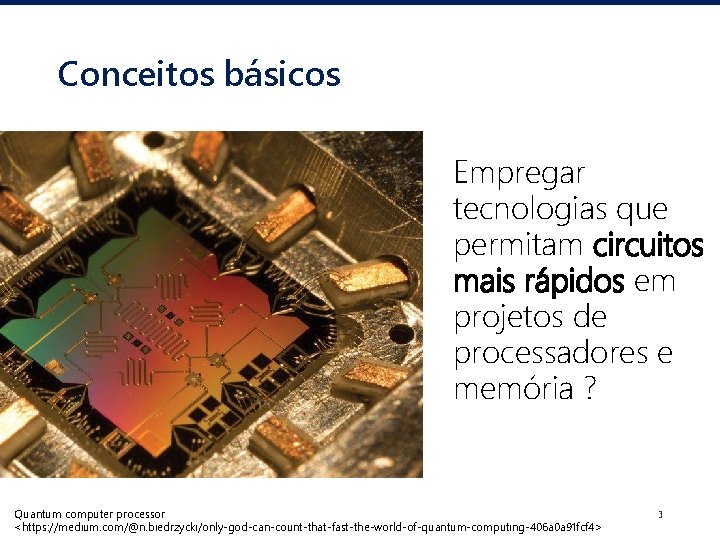

Conceitos básicos Empregar tecnologias que permitam circuitos mais rápidos em projetos de processadores e memória ? Quantum computer processor <https: //medium. com/@n. biedrzycki/only-god-can-count-that-fast-the-world-of-quantum-computing-406 a 0 a 91 fcf 4> 3

Conceitos básicos 1945 -1960: Building Beetles <http: //mashable. com/2015/10/30/building-beetles/#mqzsv. Bk 4 Jkq. T> 4

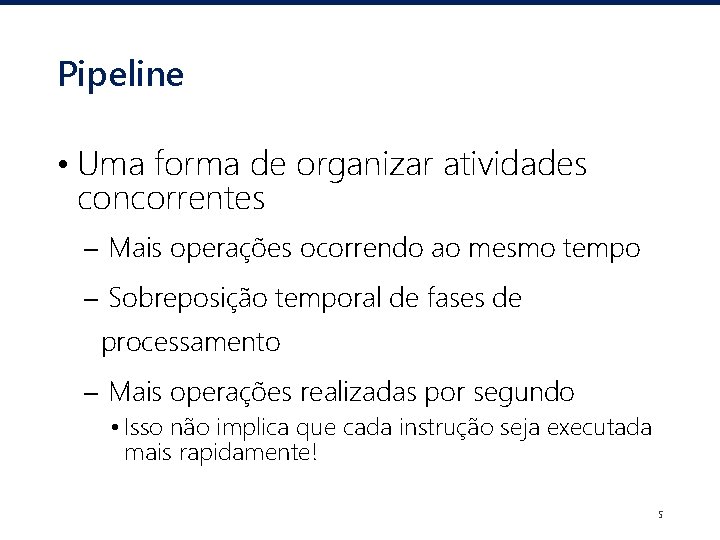

Pipeline • Uma forma de organizar atividades concorrentes – Mais operações ocorrendo ao mesmo tempo – Sobreposição temporal de fases de processamento – Mais operações realizadas por segundo • Isso não implica que cada instrução seja executada mais rapidamente! 5

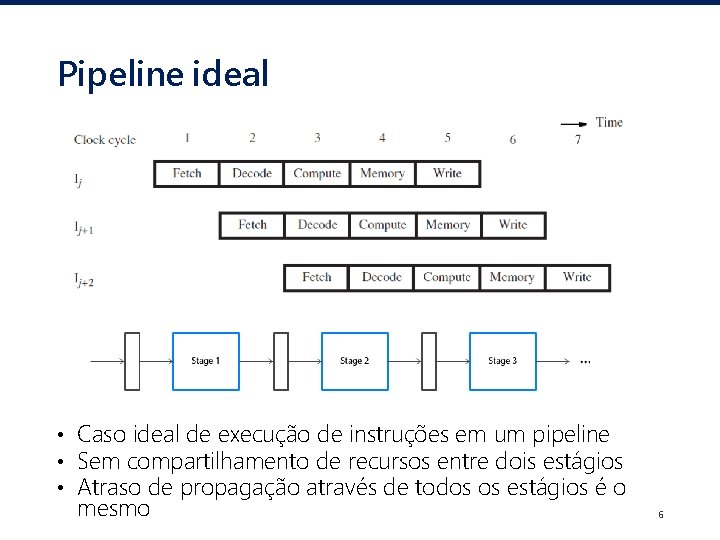

Pipeline ideal • Caso ideal de execução de instruções em um pipeline • Sem compartilhamento de recursos entre dois estágios • Atraso de propagação através de todos os estágios é o mesmo 6

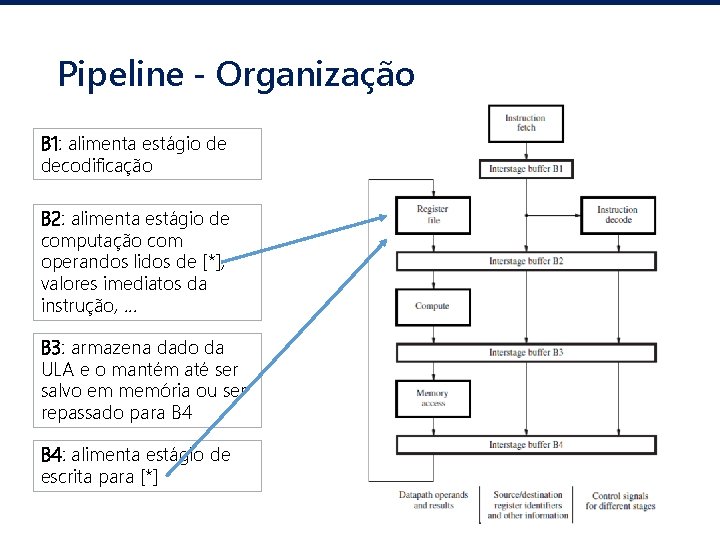

Pipeline - Organização B 1: alimenta estágio de decodificação B 2: alimenta estágio de computação com operandos lidos de [*], valores imediatos da instrução, . . . B 3: armazena dado da ULA e o mantém até ser salvo em memória ou ser repassado para B 4: alimenta estágio de escrita para [*] 7

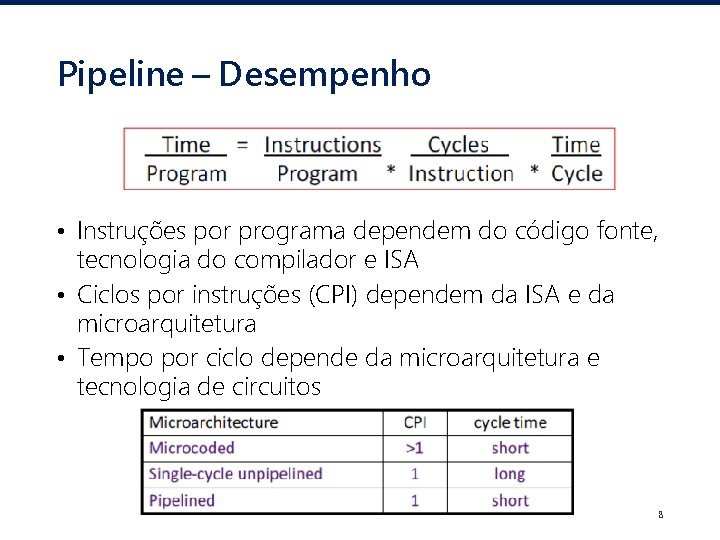

Pipeline – Desempenho • Instruções por programa dependem do código fonte, tecnologia do compilador e ISA • Ciclos por instruções (CPI) dependem da ISA e da microarquitetura • Tempo por ciclo depende da microarquitetura e tecnologia de circuitos 8

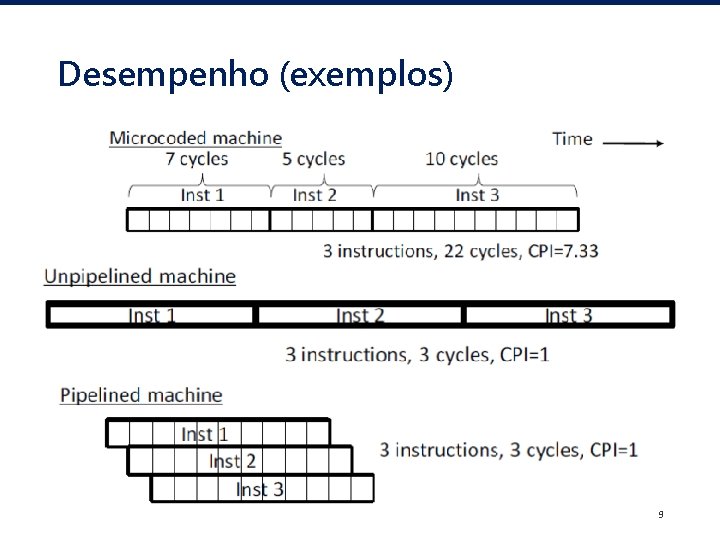

Desempenho (exemplos) 9

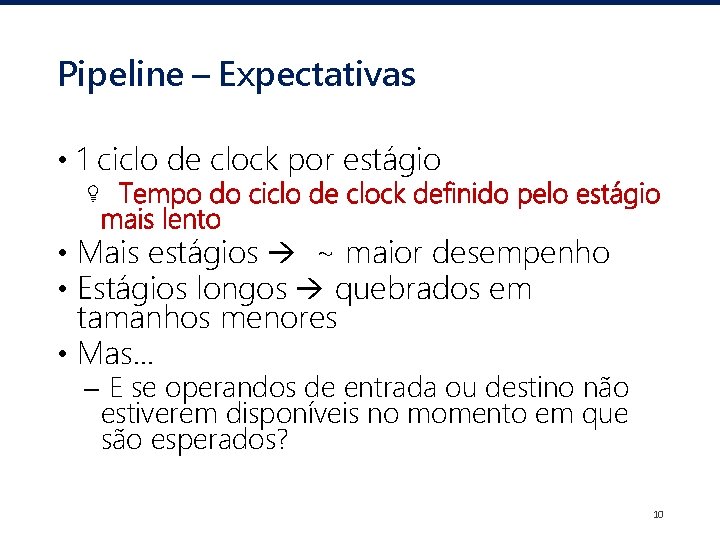

Pipeline – Expectativas • 1 ciclo de clock por estágio Tempo do ciclo de clock definido pelo estágio mais lento • Mais estágios ~ maior desempenho • Estágios longos quebrados em tamanhos menores • Mas. . . – E se operandos de entrada ou destino não estiverem disponíveis no momento em que são esperados? 10

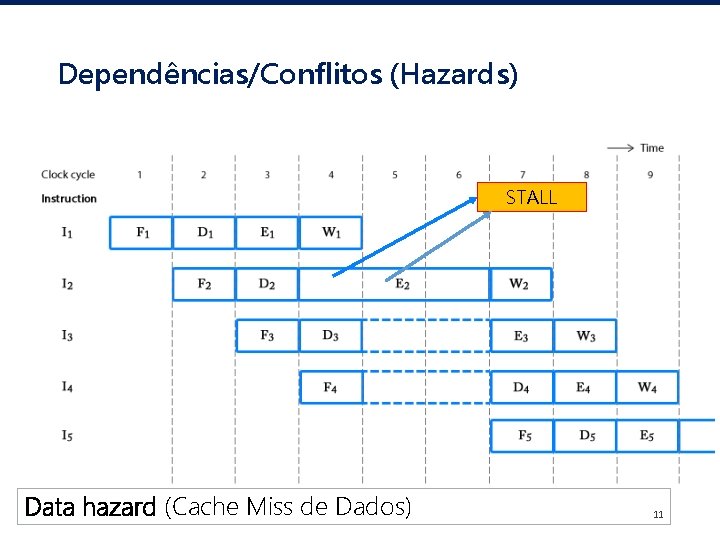

Dependências/Conflitos (Hazards) STALL Data hazard (Cache Miss de Dados) 11

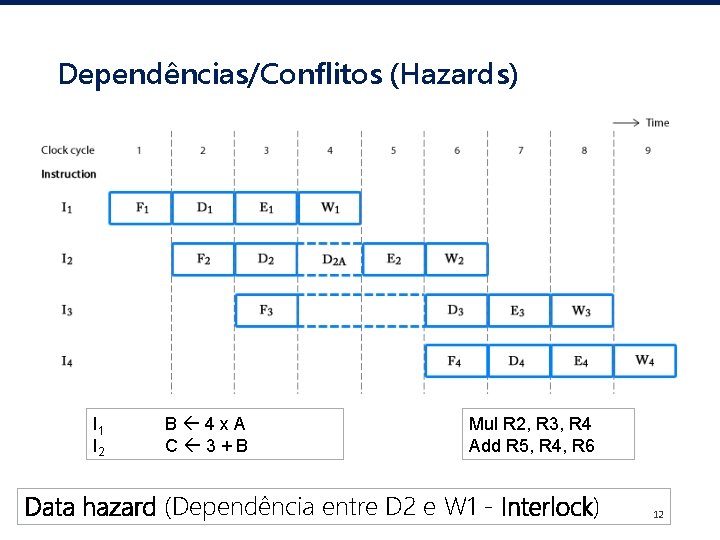

Dependências/Conflitos (Hazards) I 1 I 2 B 4 x. A C 3+B Mul R 2, R 3, R 4 Add R 5, R 4, R 6 Data hazard (Dependência entre D 2 e W 1 - Interlock) 12

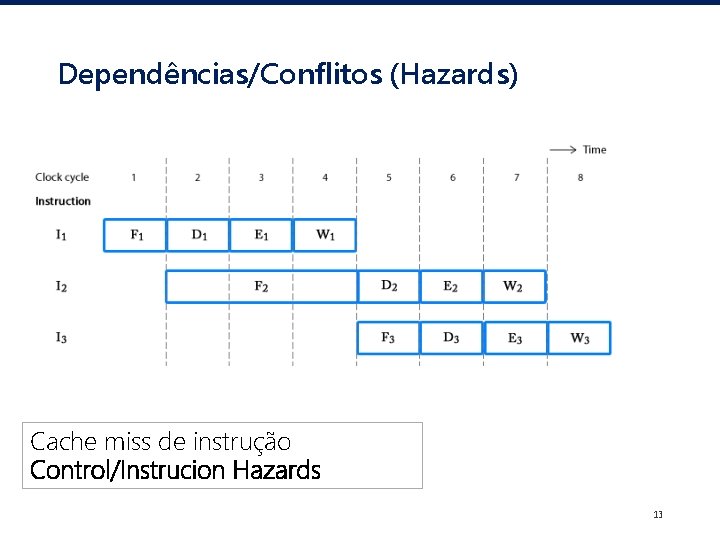

Dependências/Conflitos (Hazards) Cache miss de instrução Control/Instrucion Hazards 13

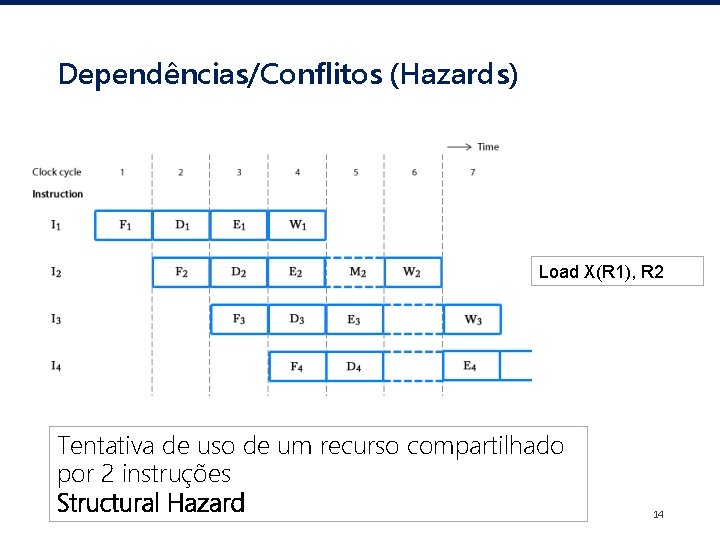

Dependências/Conflitos (Hazards) Load X(R 1), R 2 Tentativa de uso de um recurso compartilhado por 2 instruções Structural Hazard 14

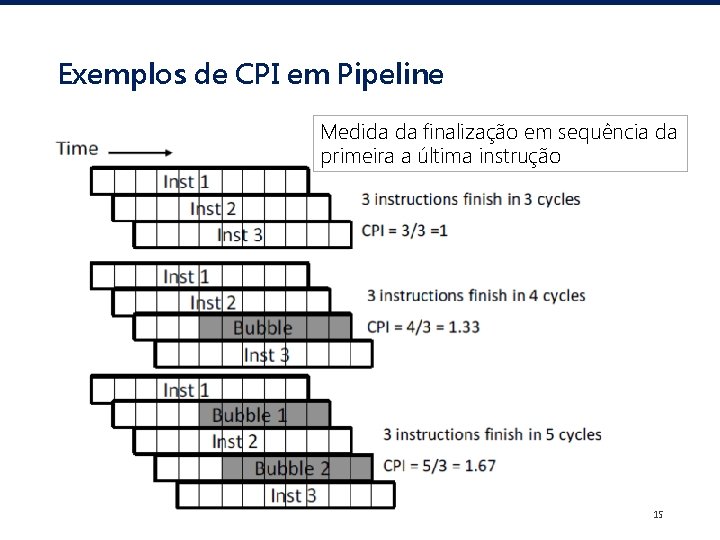

Exemplos de CPI em Pipeline Medida da finalização em sequência da primeira a última instrução 15

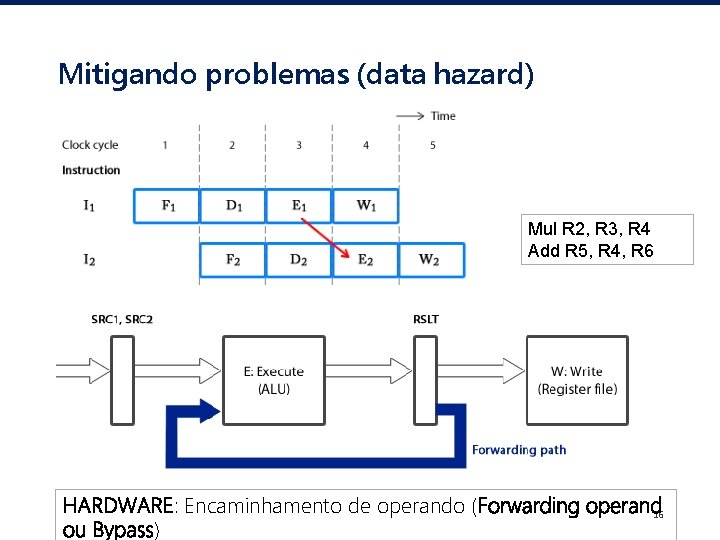

Mitigando problemas (data hazard) Mul R 2, R 3, R 4 Add R 5, R 4, R 6 HARDWARE: Encaminhamento de operando (Forwarding operand 16 ou Bypass)

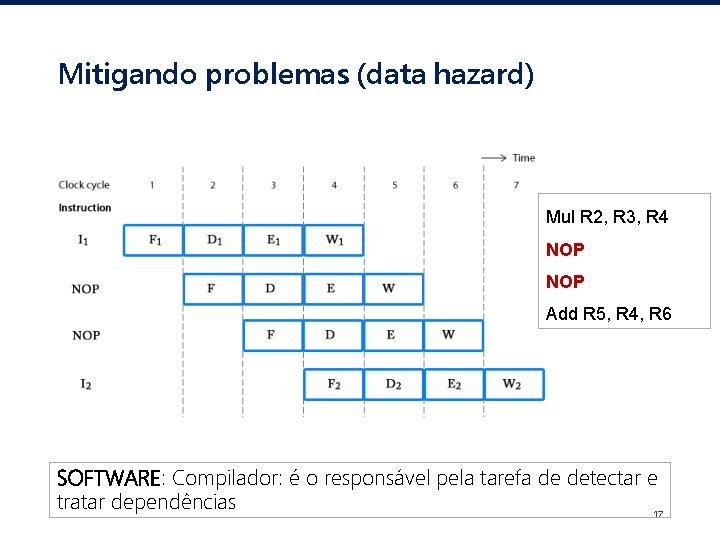

Mitigando problemas (data hazard) Mul R 2, R 3, R 4 NOP Add R 5, R 4, R 6 SOFTWARE: Compilador: é o responsável pela tarefa de detectar e tratar dependências 17

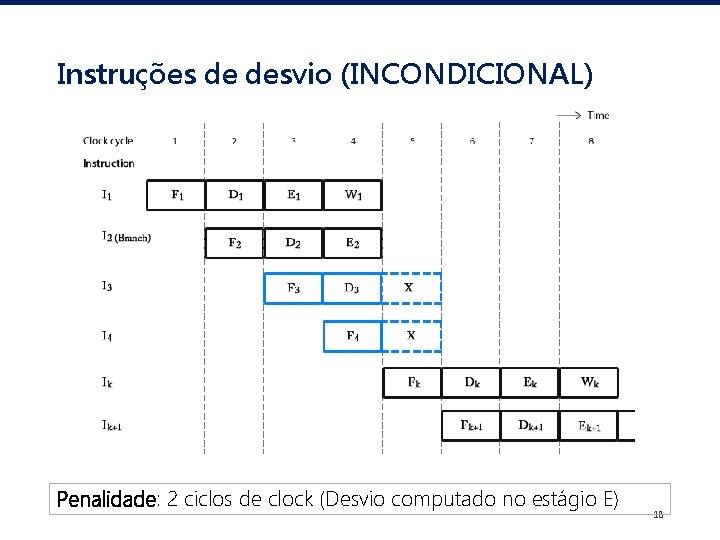

Instruções de desvio (INCONDICIONAL) Penalidade: 2 ciclos de clock (Desvio computado no estágio E) 18

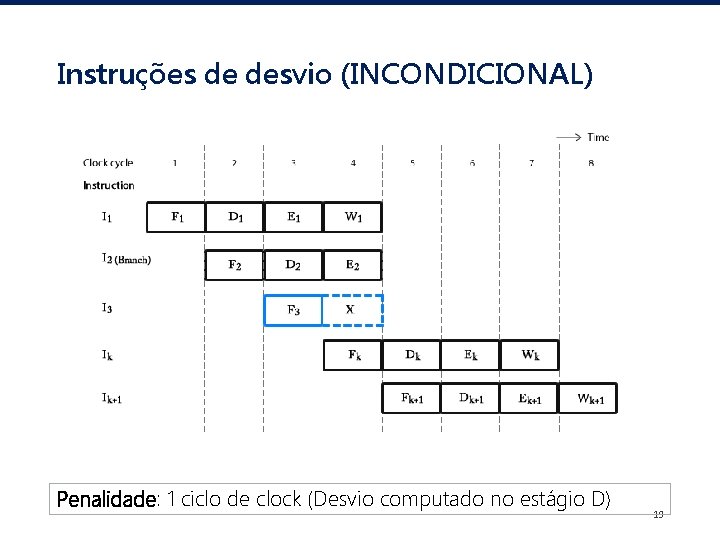

Instruções de desvio (INCONDICIONAL) Penalidade: 1 ciclo de clock (Desvio computado no estágio D) 19

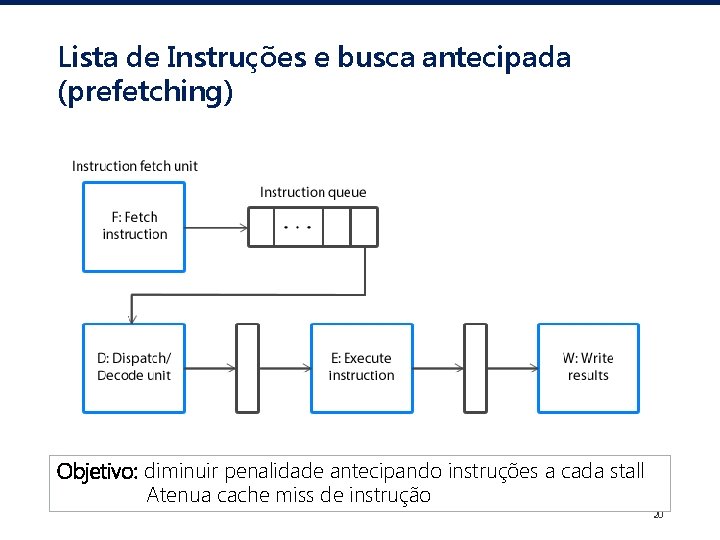

Lista de Instruções e busca antecipada (prefetching) Objetivo: diminuir penalidade antecipando instruções a cada stall Atenua cache miss de instrução 20

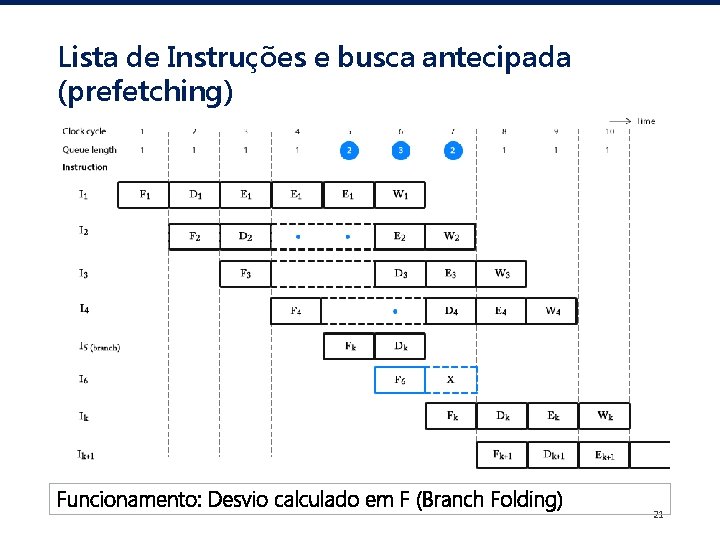

Lista de Instruções e busca antecipada (prefetching) Funcionamento: Desvio calculado em F (Branch Folding) 21

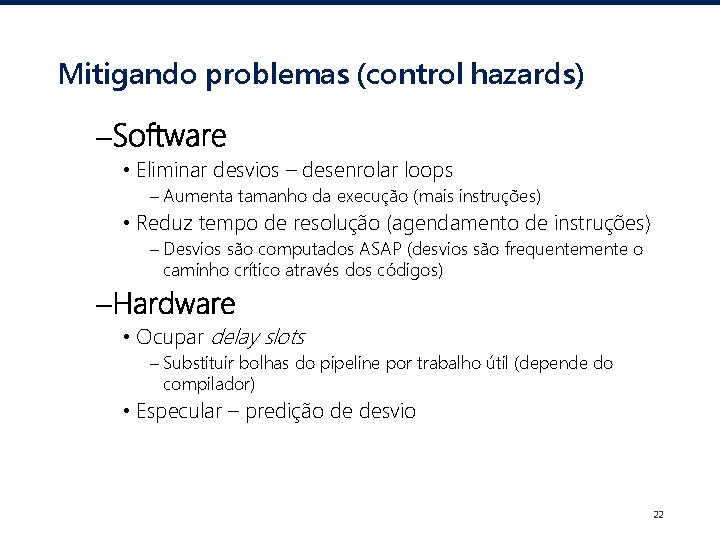

Mitigando problemas (control hazards) –Software • Eliminar desvios – desenrolar loops – Aumenta tamanho da execução (mais instruções) • Reduz tempo de resolução (agendamento de instruções) – Desvios são computados ASAP (desvios são frequentemente o caminho crítico através dos códigos) – Hardware • Ocupar delay slots – Substituir bolhas do pipeline por trabalho útil (depende do compilador) • Especular – predição de desvio 22

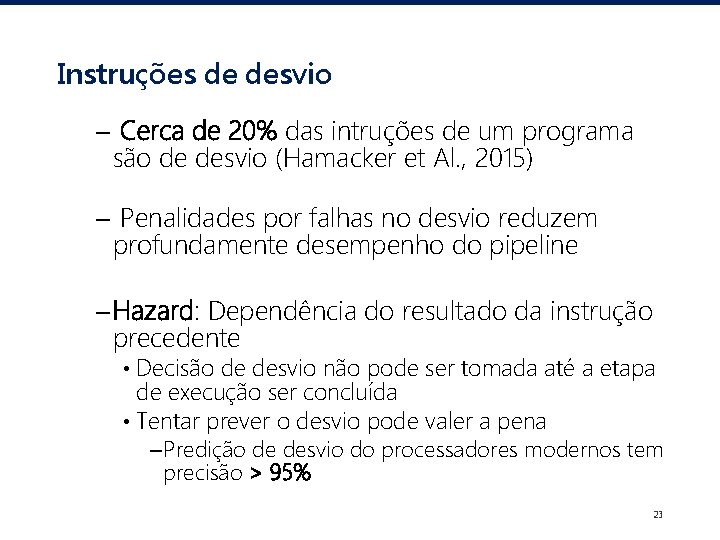

Instruções de desvio – Cerca de 20% das intruções de um programa são de desvio (Hamacker et Al. , 2015) – Penalidades por falhas no desvio reduzem profundamente desempenho do pipeline – Hazard: Dependência do resultado da instrução precedente • Decisão de desvio não pode ser tomada até a etapa de execução ser concluída • Tentar prever o desvio pode valer a pena – Predição de desvio do processadores modernos tem precisão > 95% 23

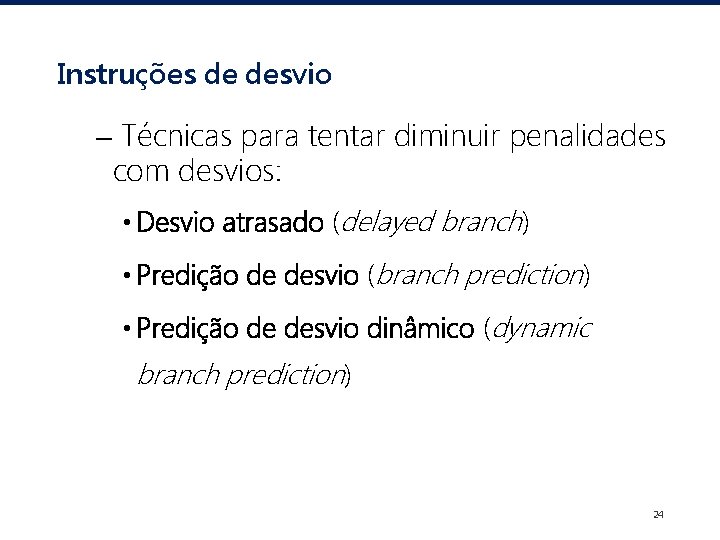

Instruções de desvio – Técnicas para tentar diminuir penalidades com desvios: • Desvio atrasado (delayed branch) • Predição de desvio (branch prediction) • Predição de desvio dinâmico (dynamic branch prediction) 24

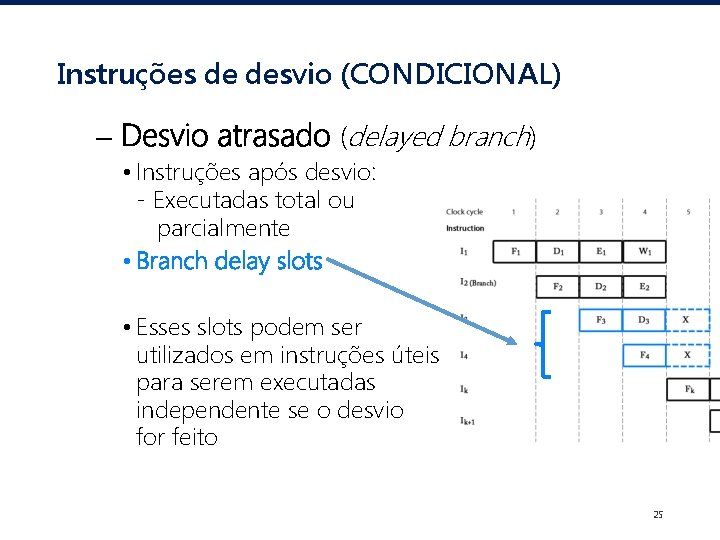

Instruções de desvio (CONDICIONAL) – Desvio atrasado (delayed branch) • Instruções após desvio: - Executadas total ou parcialmente • Branch delay slots • Esses slots podem ser utilizados em instruções úteis para serem executadas independente se o desvio for feito 25

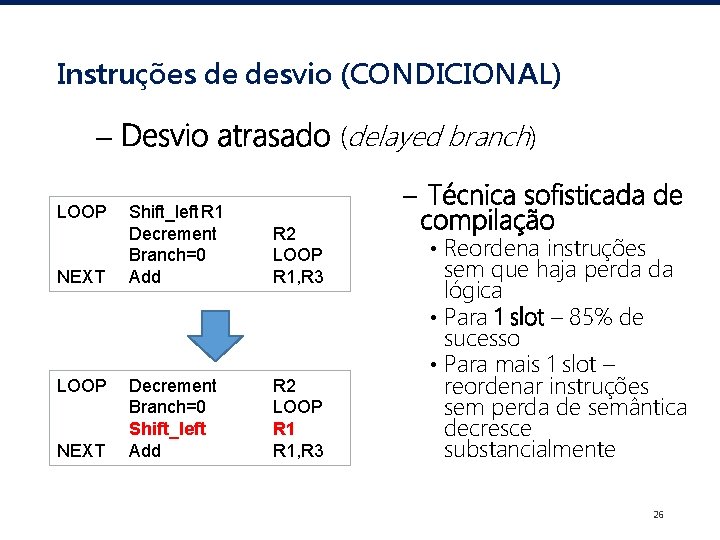

Instruções de desvio (CONDICIONAL) – Desvio atrasado (delayed branch) LOOP NEXT Shift_left R 1 Decrement Branch=0 Add R 2 LOOP R 1, R 3 Decrement Branch=0 Shift_left Add R 2 LOOP R 1, R 3 – Técnica sofisticada de compilação • Reordena instruções sem que haja perda da lógica • Para 1 slot – 85% de sucesso • Para mais 1 slot – reordenar instruções sem perda de semântica decresce substancialmente 26

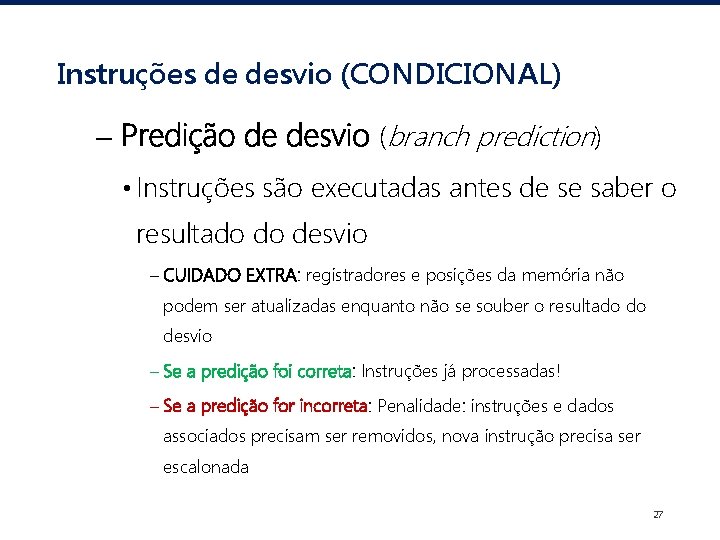

Instruções de desvio (CONDICIONAL) – Predição de desvio (branch prediction) • Instruções são executadas antes de se saber o resultado do desvio – CUIDADO EXTRA: registradores e posições da memória não podem ser atualizadas enquanto não se souber o resultado do desvio – Se a predição foi correta: Instruções já processadas! – Se a predição for incorreta: Penalidade: instruções e dados associados precisam ser removidos, nova instrução precisa ser escalonada 27

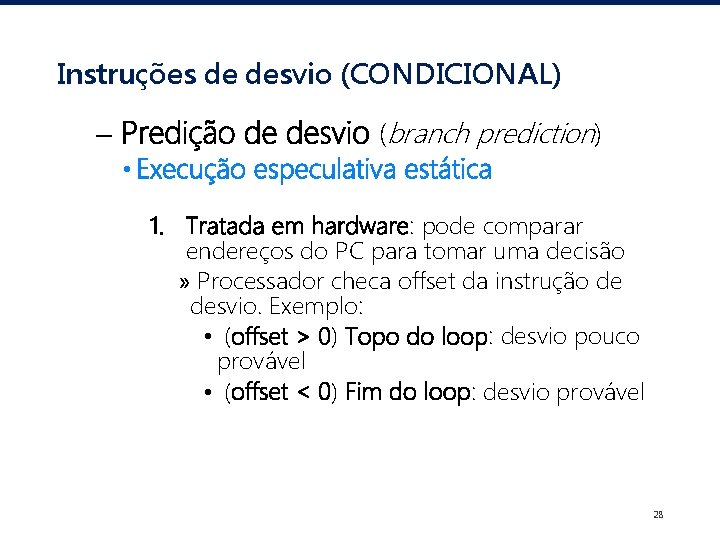

Instruções de desvio (CONDICIONAL) – Predição de desvio (branch prediction) • Execução especulativa estática 1. Tratada em hardware: pode comparar endereços do PC para tomar uma decisão » Processador checa offset da instrução de desvio. Exemplo: • (offset > 0) Topo do loop: desvio pouco provável • (offset < 0) Fim do loop: desvio provável 28

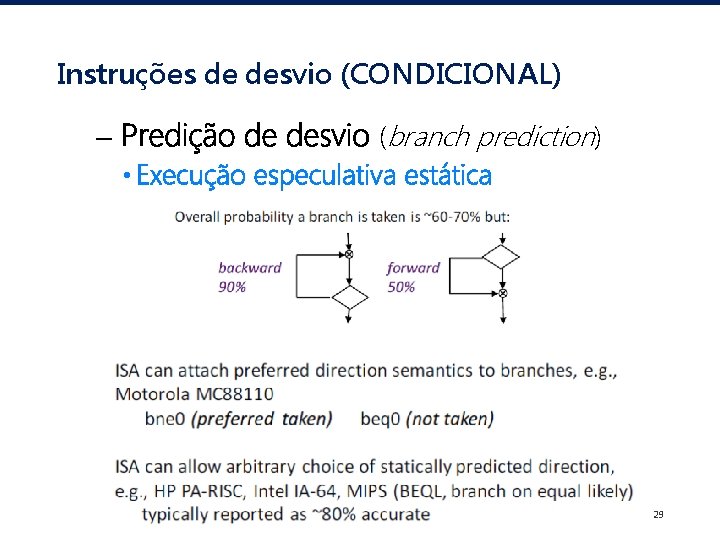

Instruções de desvio (CONDICIONAL) – Predição de desvio (branch prediction) • Execução especulativa estática 29

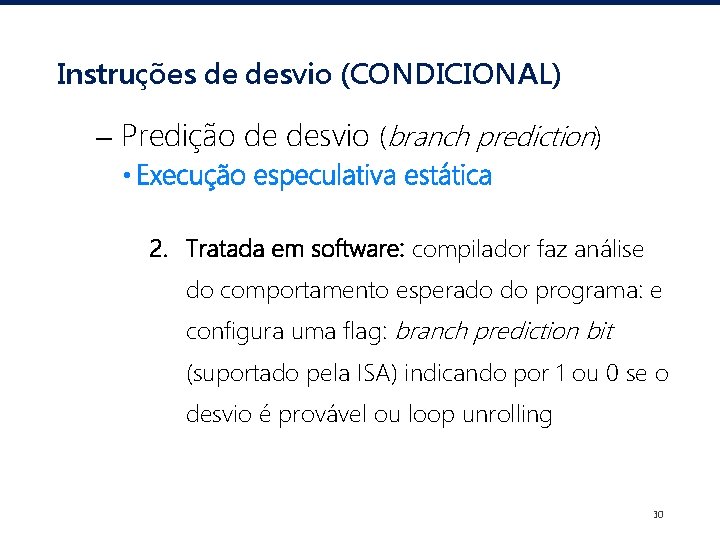

Instruções de desvio (CONDICIONAL) – Predição de desvio (branch prediction) • Execução especulativa estática 2. Tratada em software: compilador faz análise do comportamento esperado do programa: e configura uma flag: branch prediction bit (suportado pela ISA) indicando por 1 ou 0 se o desvio é provável ou loop unrolling 30

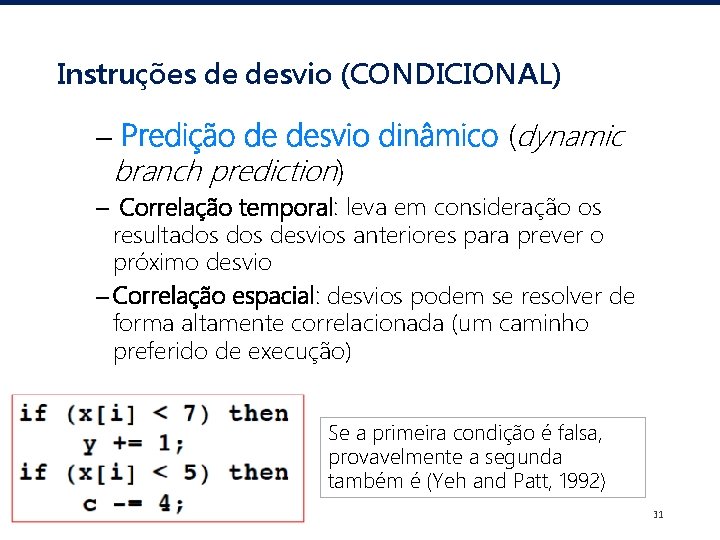

Instruções de desvio (CONDICIONAL) – Predição de desvio dinâmico (dynamic branch prediction) – Correlação temporal: leva em consideração os resultados desvios anteriores para prever o próximo desvio – Correlação espacial: desvios podem se resolver de forma altamente correlacionada (um caminho preferido de execução) Se a primeira condição é falsa, provavelmente a segunda também é (Yeh and Patt, 1992) 31

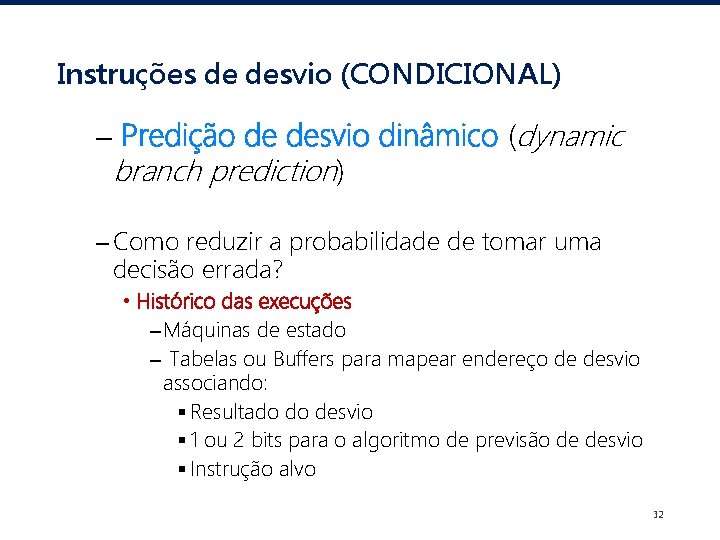

Instruções de desvio (CONDICIONAL) – Predição de desvio dinâmico (dynamic branch prediction) – Como reduzir a probabilidade de tomar uma decisão errada? • Histórico das execuções – Máquinas de estado – Tabelas ou Buffers para mapear endereço de desvio associando: § Resultado do desvio § 1 ou 2 bits para o algoritmo de previsão de desvio § Instrução alvo 32

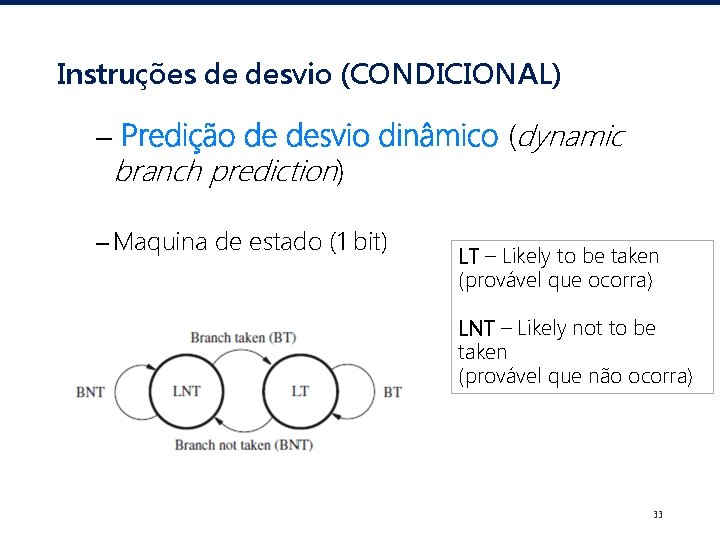

Instruções de desvio (CONDICIONAL) – Predição de desvio dinâmico (dynamic branch prediction) – Maquina de estado (1 bit) LT – Likely to be taken (provável que ocorra) LNT – Likely not to be taken (provável que não ocorra) 33

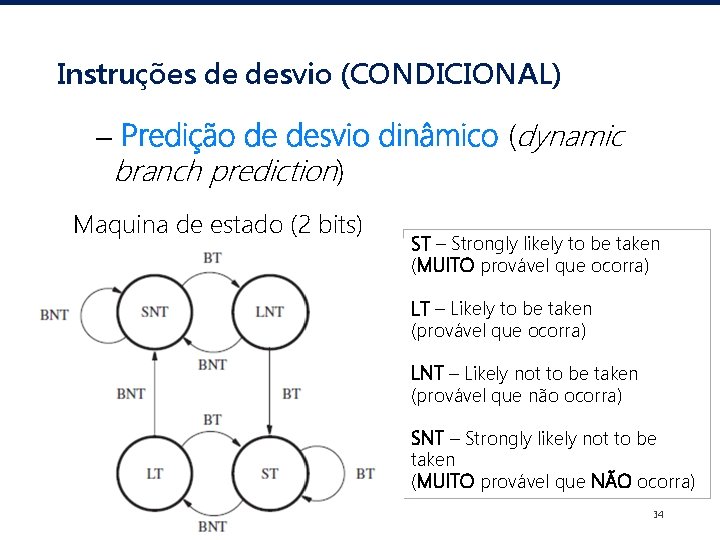

Instruções de desvio (CONDICIONAL) – Predição de desvio dinâmico (dynamic branch prediction) Maquina de estado (2 bits) ST – Strongly likely to be taken (MUITO provável que ocorra) LT – Likely to be taken (provável que ocorra) LNT – Likely not to be taken (provável que não ocorra) SNT – Strongly likely not to be taken (MUITO provável que NÃO ocorra) 34

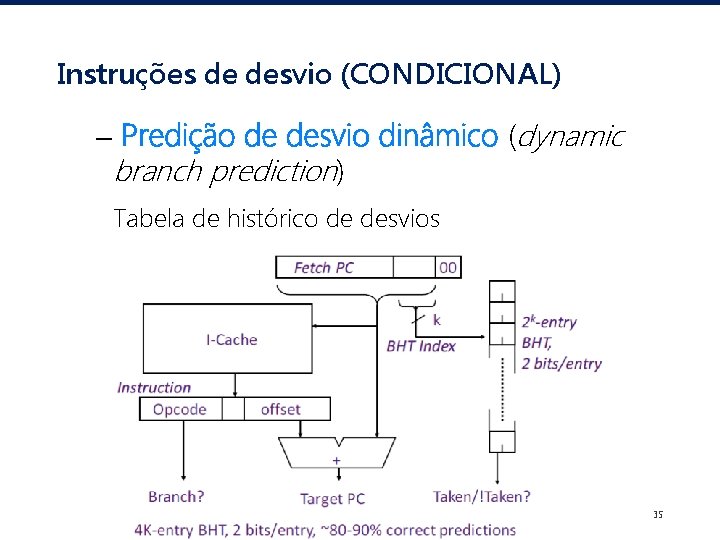

Instruções de desvio (CONDICIONAL) – Predição de desvio dinâmico (dynamic branch prediction) Tabela de histórico de desvios 35

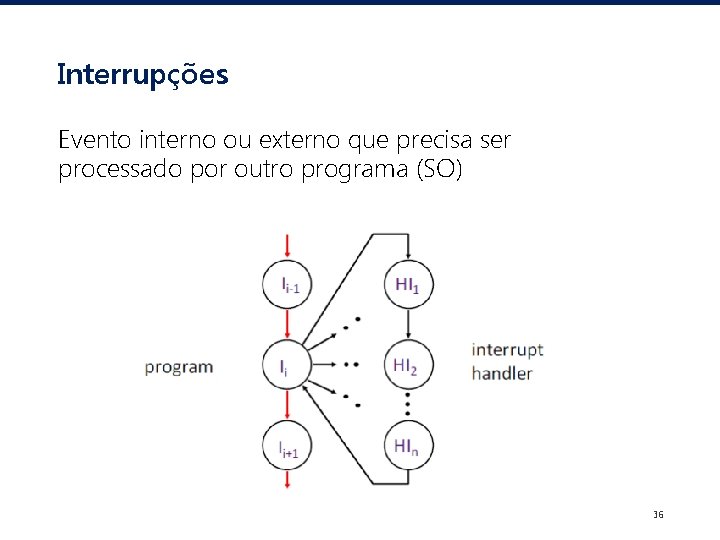

Interrupções Evento interno ou externo que precisa ser processado por outro programa (SO) 36

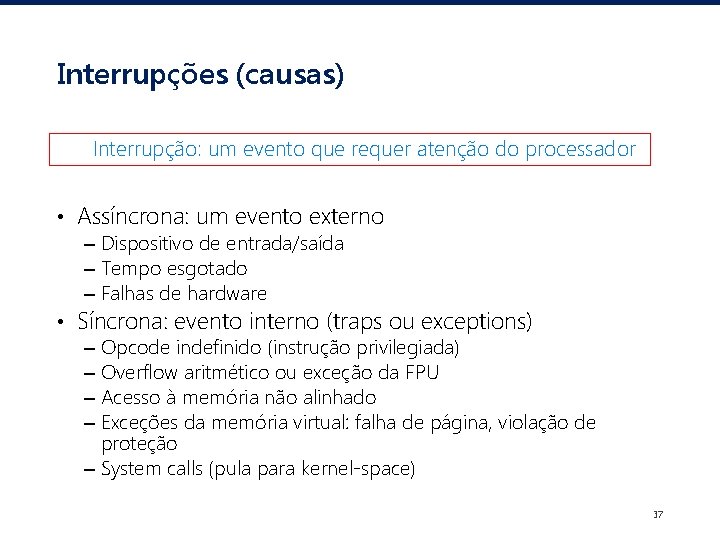

Interrupções (causas) Interrupção: um evento que requer atenção do processador • Assíncrona: um evento externo – Dispositivo de entrada/saída – Tempo esgotado – Falhas de hardware • Síncrona: evento interno (traps ou exceptions) Opcode indefinido (instrução privilegiada) Overflow aritmético ou exceção da FPU Acesso à memória não alinhado Exceções da memória virtual: falha de página, violação de proteção – System calls (pula para kernel-space) – – 37

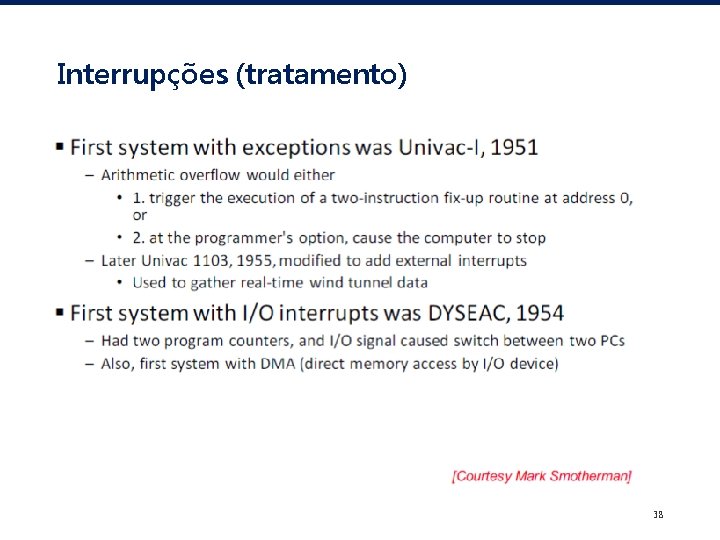

Interrupções (tratamento) 38

DYSEAC (primeiro computador móvel) 39

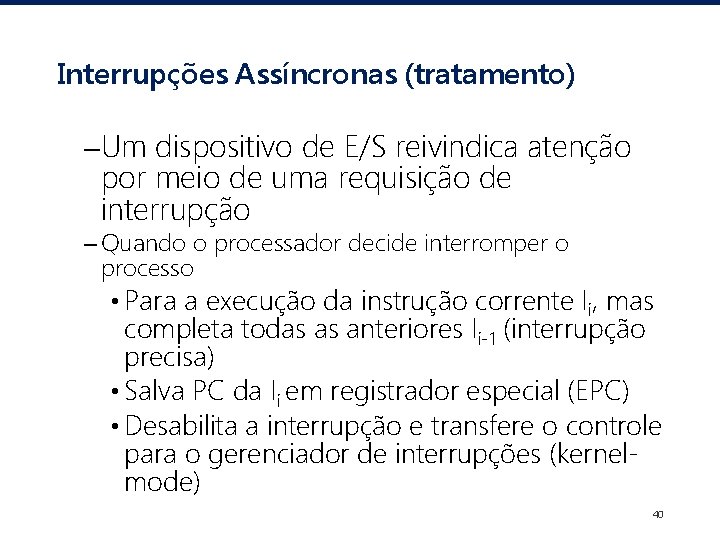

Interrupções Assíncronas (tratamento) –Um dispositivo de E/S reivindica atenção por meio de uma requisição de interrupção – Quando o processador decide interromper o processo • Para a execução da instrução corrente Ii, mas completa todas as anteriores Ii-1 (interrupção precisa) • Salva PC da Ii em registrador especial (EPC) • Desabilita a interrupção e transfere o controle para o gerenciador de interrupções (kernelmode) 40

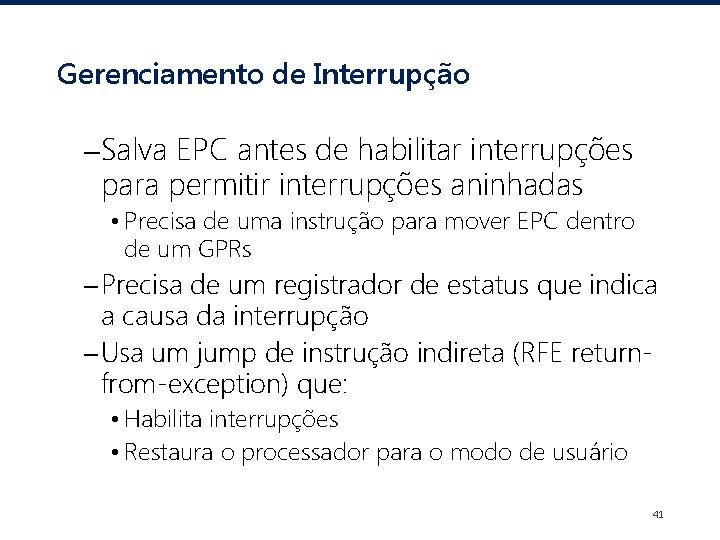

Gerenciamento de Interrupção –Salva EPC antes de habilitar interrupções para permitir interrupções aninhadas • Precisa de uma instrução para mover EPC dentro de um GPRs – Precisa de um registrador de estatus que indica a causa da interrupção – Usa um jump de instrução indireta (RFE returnfrom-exception) que: • Habilita interrupções • Restaura o processador para o modo de usuário 41

Interrupções Síncronas 42

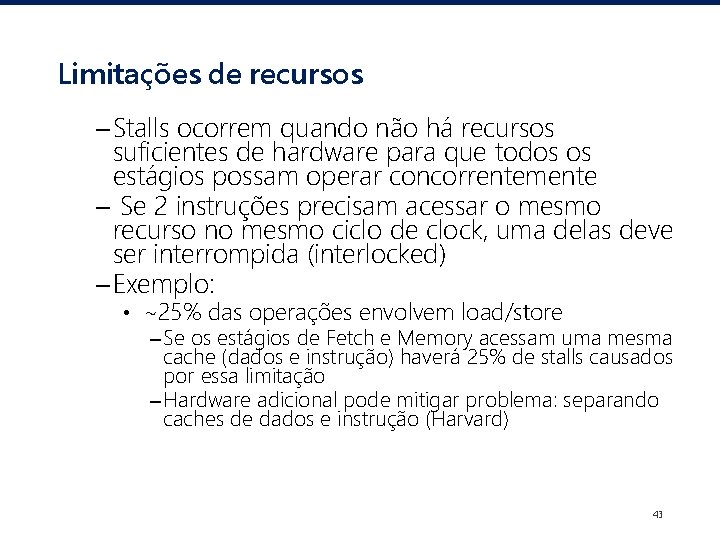

Limitações de recursos – Stalls ocorrem quando não há recursos suficientes de hardware para que todos os estágios possam operar concorrentemente – Se 2 instruções precisam acessar o mesmo recurso no mesmo ciclo de clock, uma delas deve ser interrompida (interlocked) – Exemplo: • ~25% das operações envolvem load/store – Se os estágios de Fetch e Memory acessam uma mesma cache (dados e instrução) haverá 25% de stalls causados por essa limitação – Hardware adicional pode mitigar problema: separando caches de dados e instrução (Harvard) 43

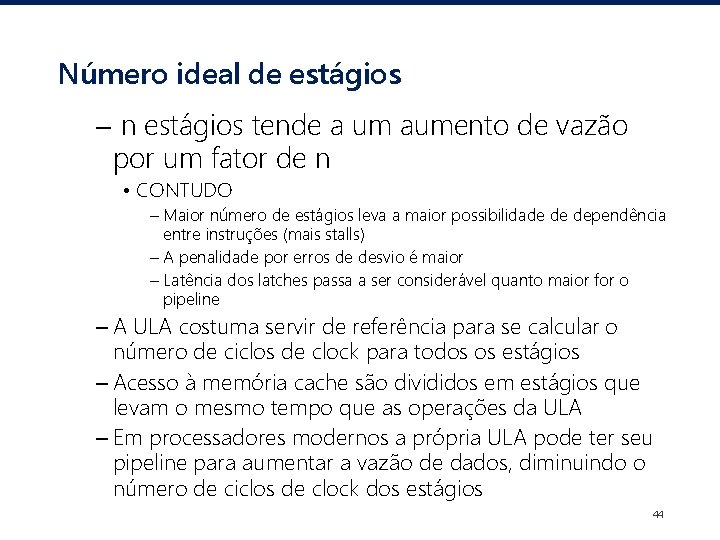

Número ideal de estágios – n estágios tende a um aumento de vazão por um fator de n • CONTUDO – Maior número de estágios leva a maior possibilidade de dependência entre instruções (mais stalls) – A penalidade por erros de desvio é maior – Latência dos latches passa a ser considerável quanto maior for o pipeline – A ULA costuma servir de referência para se calcular o número de ciclos de clock para todos os estágios – Acesso à memória cache são divididos em estágios que levam o mesmo tempo que as operações da ULA – Em processadores modernos a própria ULA pode ter seu pipeline para aumentar a vazão de dados, diminuindo o número de ciclos de clock dos estágios 44

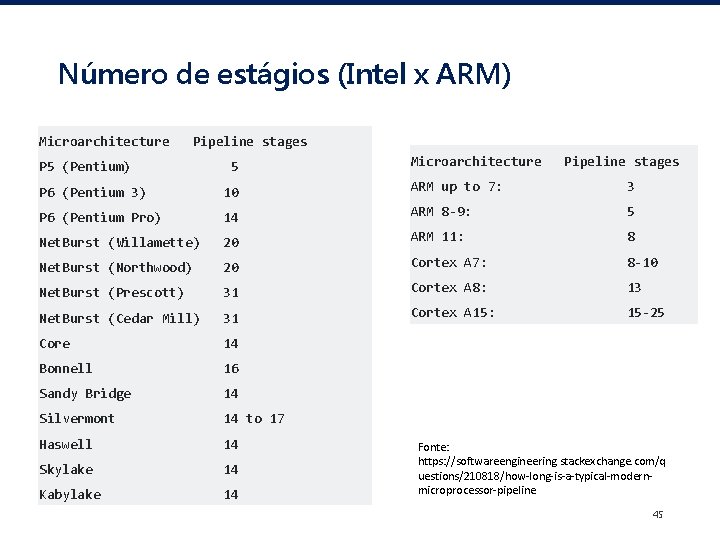

Número de estágios (Intel x ARM) Microarchitecture Pipeline stages P 5 (Pentium) 5 Microarchitecture Pipeline stages P 6 (Pentium 3) 10 ARM up to 7: 3 P 6 (Pentium Pro) 14 ARM 8 -9: 5 Net. Burst (Willamette) 20 ARM 11: 8 Net. Burst (Northwood) 20 Cortex A 7: 8 -10 Net. Burst (Prescott) 31 Cortex A 8: 13 Net. Burst (Cedar Mill) 31 Cortex A 15: 15 -25 Core 14 Bonnell 16 Sandy Bridge 14 Silvermont 14 to 17 Haswell 14 Skylake 14 Kabylake 14 Fonte: https: //softwareengineering. stackexchange. com/q uestions/210818/how-long-is-a-typical-modernmicroprocessor-pipeline 45

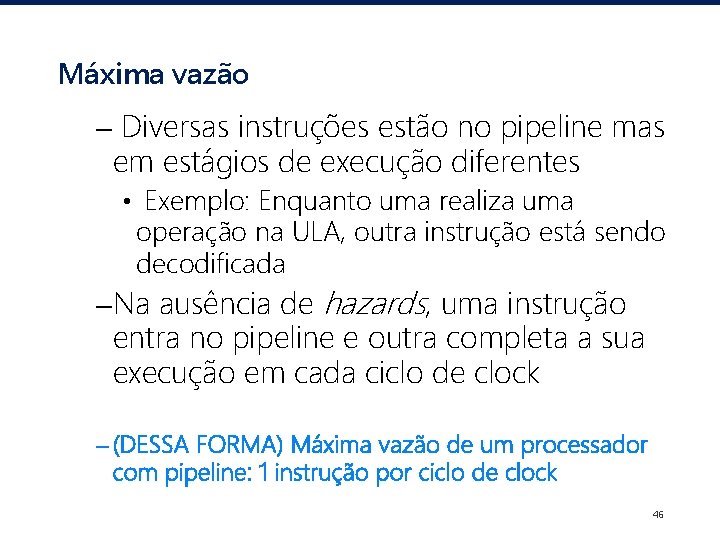

Máxima vazão – Diversas instruções estão no pipeline mas em estágios de execução diferentes • Exemplo: Enquanto uma realiza uma operação na ULA, outra instrução está sendo decodificada –Na ausência de hazards, uma instrução entra no pipeline e outra completa a sua execução em cada ciclo de clock – (DESSA FORMA) Máxima vazão de um processador com pipeline: 1 instrução por ciclo de clock 46

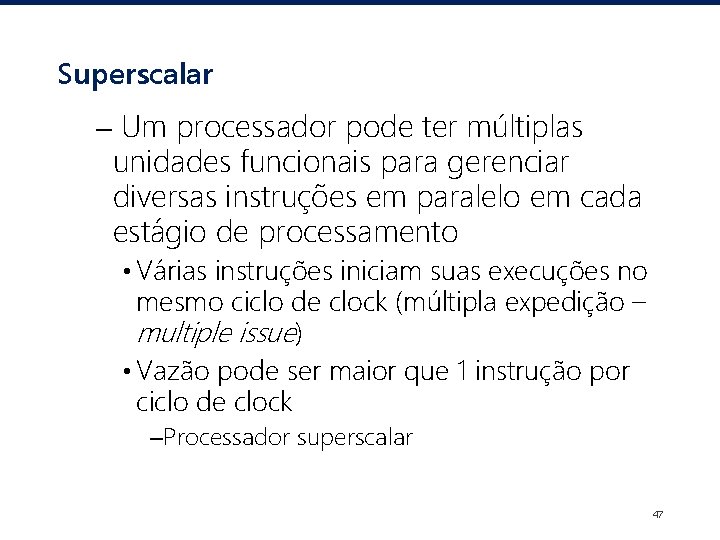

Superscalar – Um processador pode ter múltiplas unidades funcionais para gerenciar diversas instruções em paralelo em cada estágio de processamento • Várias instruções iniciam suas execuções no mesmo ciclo de clock (múltipla expedição – multiple issue) • Vazão pode ser maior que 1 instrução por ciclo de clock –Processador superscalar 47

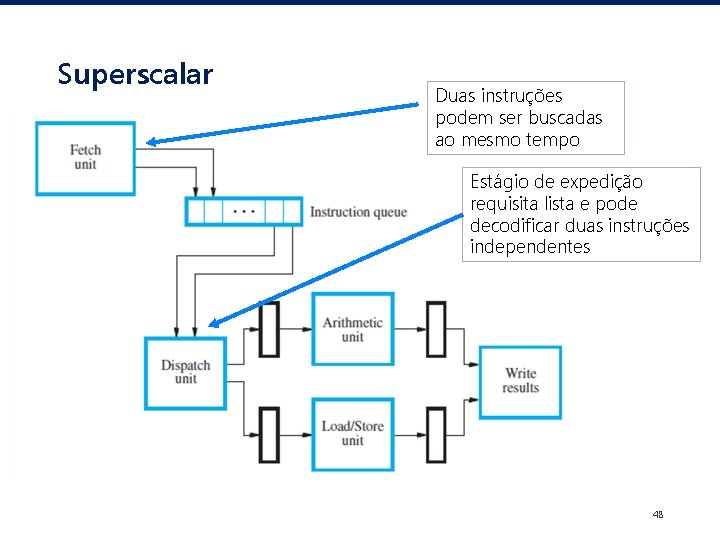

Superscalar Duas instruções podem ser buscadas ao mesmo tempo Estágio de expedição requisita lista e pode decodificar duas instruções independentes 48

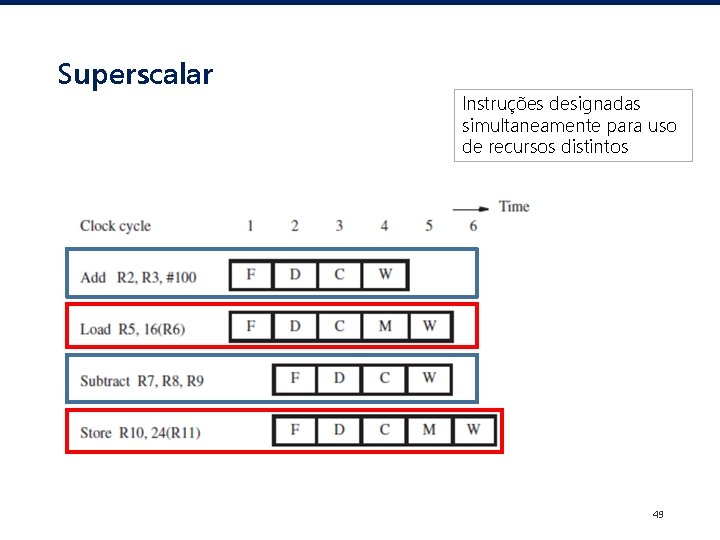

Superscalar Instruções designadas simultaneamente para uso de recursos distintos 49

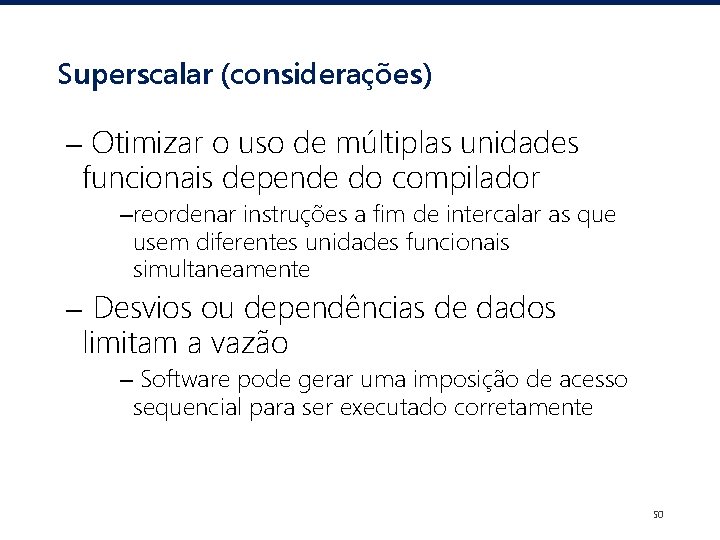

Superscalar (considerações) – Otimizar o uso de múltiplas unidades funcionais depende do compilador –reordenar instruções a fim de intercalar as que usem diferentes unidades funcionais simultaneamente – Desvios ou dependências de dados limitam a vazão – Software pode gerar uma imposição de acesso sequencial para ser executado corretamente 50

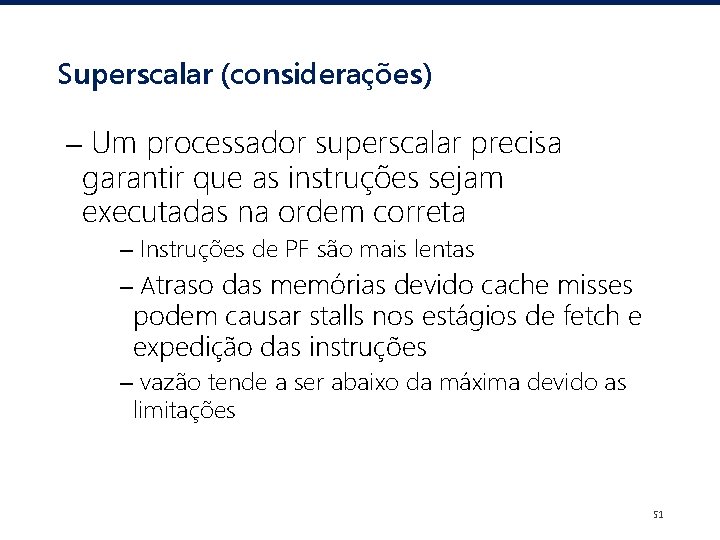

Superscalar (considerações) – Um processador superscalar precisa garantir que as instruções sejam executadas na ordem correta – Instruções de PF são mais lentas – Atraso das memórias devido cache misses podem causar stalls nos estágios de fetch e expedição das instruções – vazão tende a ser abaixo da máxima devido as limitações 51

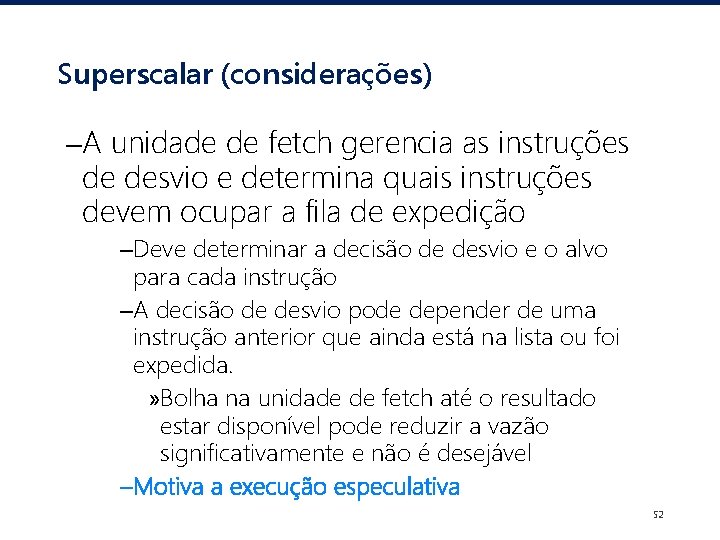

Superscalar (considerações) –A unidade de fetch gerencia as instruções de desvio e determina quais instruções devem ocupar a fila de expedição –Deve determinar a decisão de desvio e o alvo para cada instrução –A decisão de desvio pode depender de uma instrução anterior que ainda está na lista ou foi expedida. » Bolha na unidade de fetch até o resultado estar disponível pode reduzir a vazão significativamente e não é desejável –Motiva a execução especulativa 52

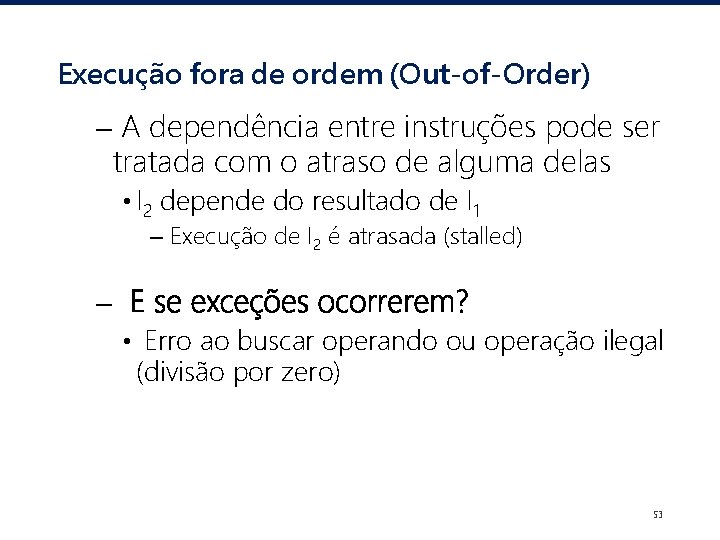

Execução fora de ordem (Out-of-Order) – A dependência entre instruções pode ser tratada com o atraso de alguma delas • I 2 depende do resultado de I 1 – Execução de I 2 é atrasada (stalled) – E se exceções ocorrerem? • Erro ao buscar operando ou operação ilegal (divisão por zero) 53

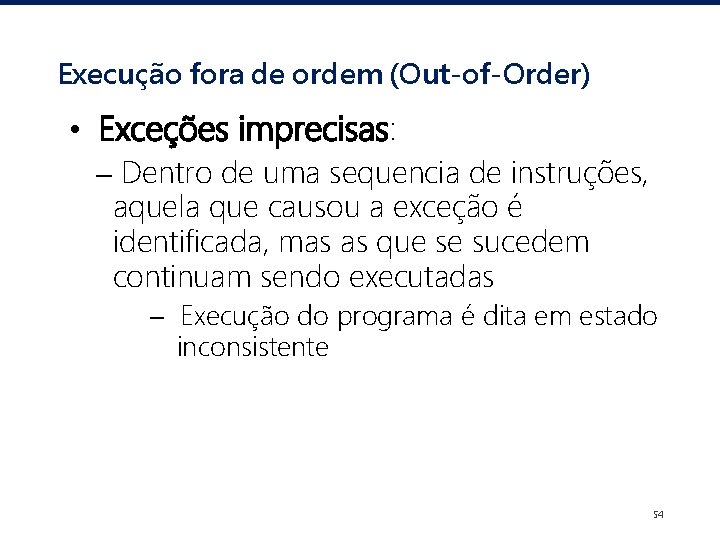

Execução fora de ordem (Out-of-Order) • Exceções imprecisas: – Dentro de uma sequencia de instruções, aquela que causou a exceção é identificada, mas as que se sucedem continuam sendo executadas – Execução do programa é dita em estado inconsistente 54

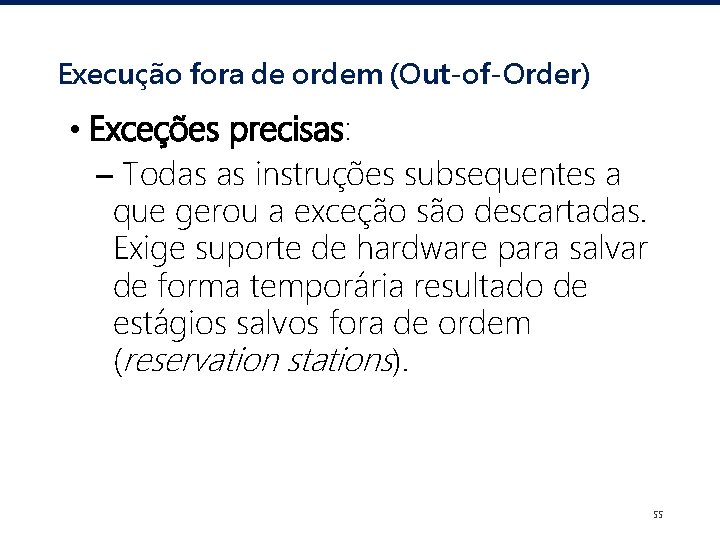

Execução fora de ordem (Out-of-Order) • Exceções precisas: – Todas as instruções subsequentes a que gerou a exceção são descartadas. Exige suporte de hardware para salvar de forma temporária resultado de estágios salvos fora de ordem (reservation stations). 55

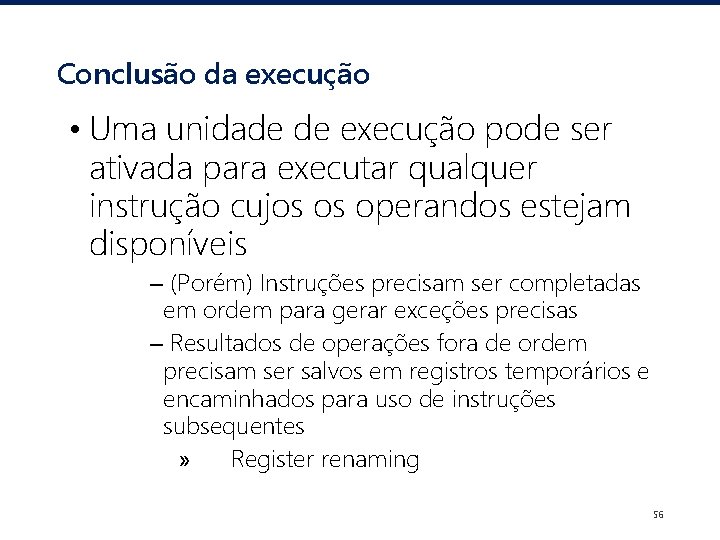

Conclusão da execução • Uma unidade de execução pode ser ativada para executar qualquer instrução cujos os operandos estejam disponíveis – (Porém) Instruções precisam ser completadas em ordem para gerar exceções precisas – Resultados de operações fora de ordem precisam ser salvos em registros temporários e encaminhados para uso de instruções subsequentes » Register renaming 56

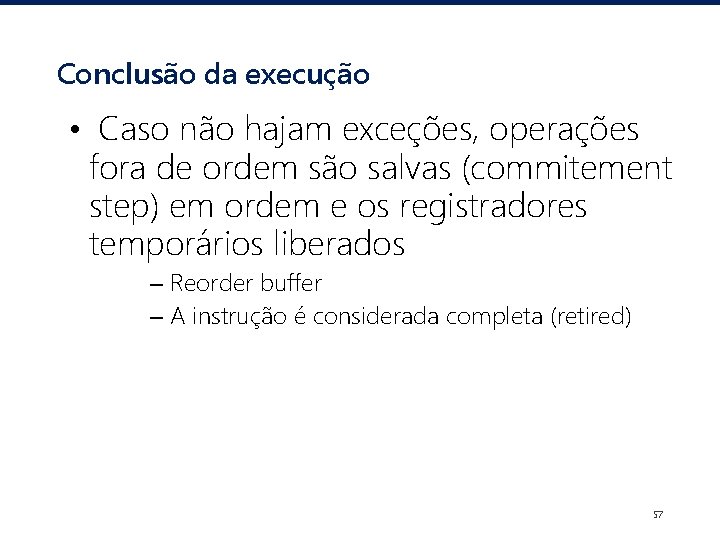

Conclusão da execução • Caso não hajam exceções, operações fora de ordem são salvas (commitement step) em ordem e os registradores temporários liberados – Reorder buffer – A instrução é considerada completa (retired) 57

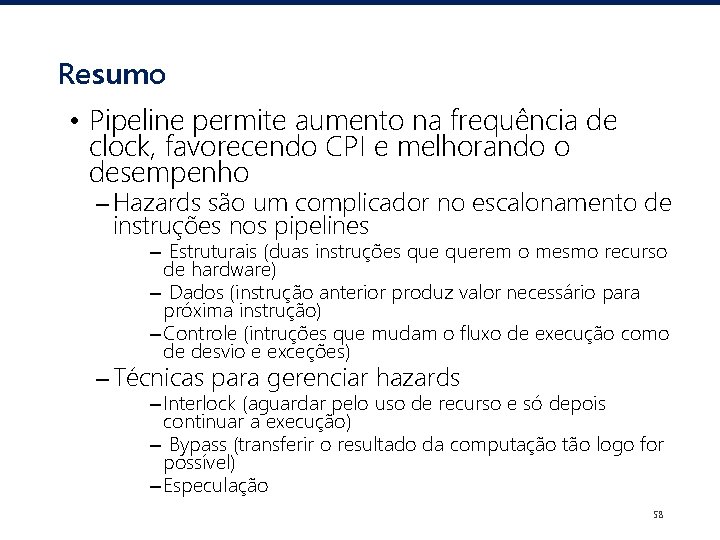

Resumo • Pipeline permite aumento na frequência de clock, favorecendo CPI e melhorando o desempenho – Hazards são um complicador no escalonamento de instruções nos pipelines – Estruturais (duas instruções querem o mesmo recurso de hardware) – Dados (instrução anterior produz valor necessário para próxima instrução) – Controle (intruções que mudam o fluxo de execução como de desvio e exceções) – Técnicas para gerenciar hazards – Interlock (aguardar pelo uso de recurso e só depois continuar a execução) – Bypass (transferir o resultado da computação tão logo for possível) – Especulação 58

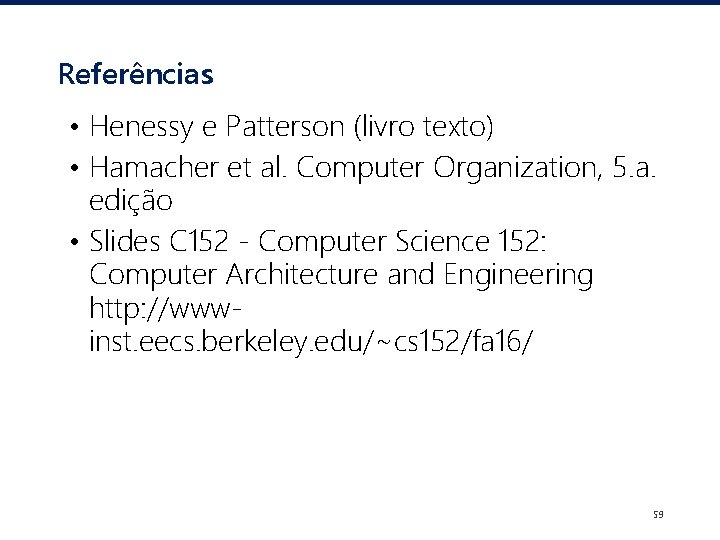

Referências • Henessy e Patterson (livro texto) • Hamacher et al. Computer Organization, 5. a. edição • Slides C 152 - Computer Science 152: Computer Architecture and Engineering http: //wwwinst. eecs. berkeley. edu/~cs 152/fa 16/ 59
