Pilhas e Filas Denise Guliato Faculdade de Computao

Pilhas e Filas Denise Guliato Faculdade de Computação – UFU www. facom. ufu. br/~guliato Vários slides foram adaptados de Nina Edelwais e Renata Galante Estrutura de Dados – Série de Livros Didáticos - Informática - UFRGS

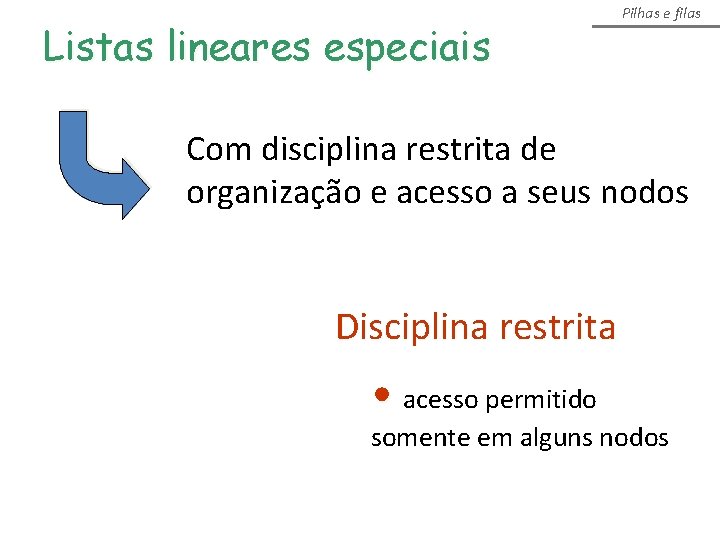

Listas lineares especiais Pilhas e filas Com disciplina restrita de organização e acesso a seus nodos Disciplina restrita • acesso permitido somente em alguns nodos

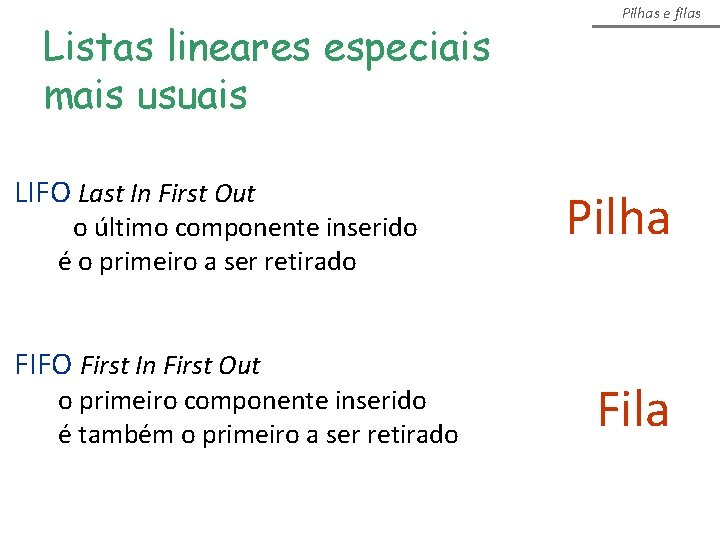

Listas lineares especiais mais usuais LIFO Last In First Out o último componente inserido é o primeiro a ser retirado FIFO First In First Out o primeiro componente inserido é também o primeiro a ser retirado Pilhas e filas Pilha Fila

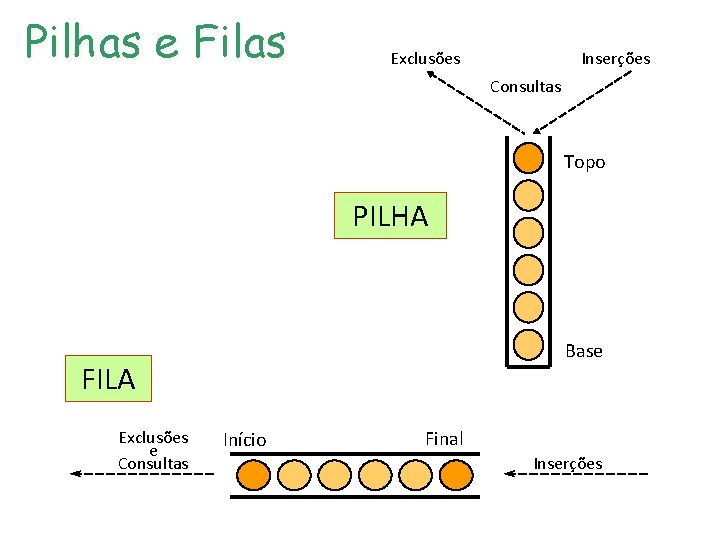

Pilhas e Filas Exclusões Inserções Consultas Topo PILHA Base FILA Exclusões e Consultas Início Final Inserções

Pilhas

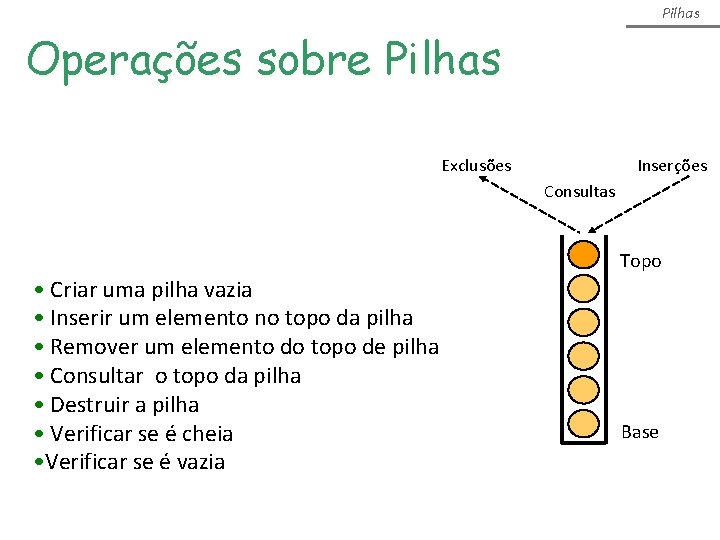

Pilhas Operações sobre Pilhas Exclusões Inserções Consultas Topo • Criar uma pilha vazia • Inserir um elemento no topo da pilha • Remover um elemento do topo de pilha • Consultar o topo da pilha • Destruir a pilha • Verificar se é cheia • Verificar se é vazia Base

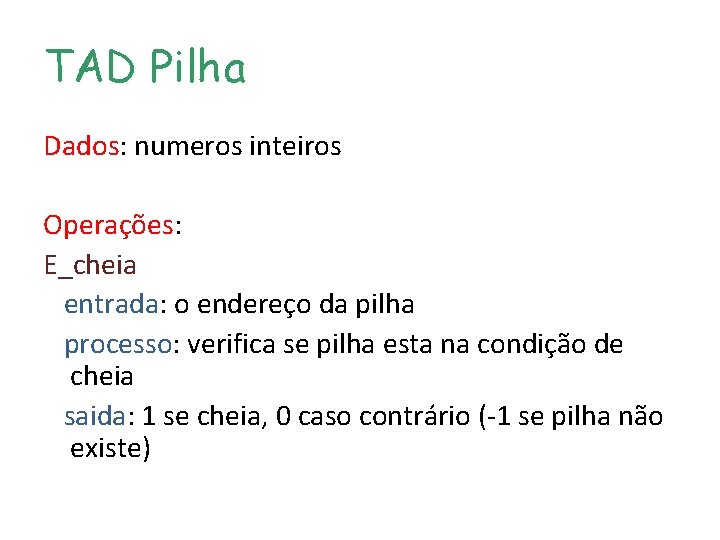

TAD Pilha Dados: numeros inteiros Operações: E_cheia entrada: o endereço da pilha processo: verifica se pilha esta na condição de cheia saida: 1 se cheia, 0 caso contrário (-1 se pilha não existe)

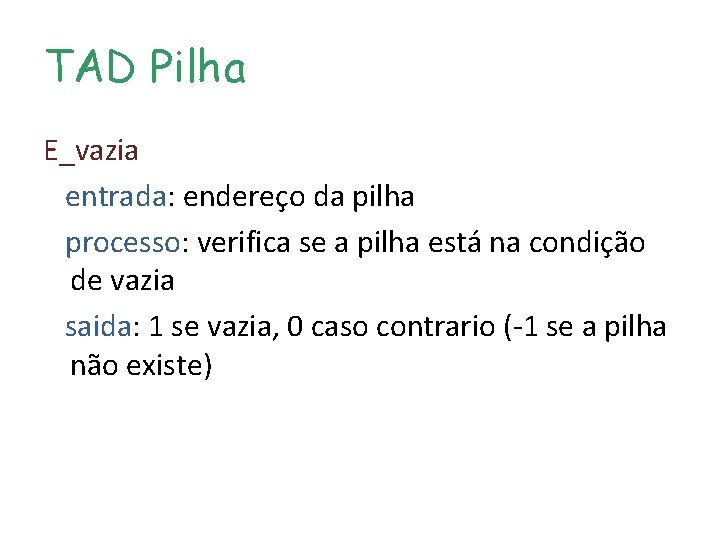

TAD Pilha E_vazia entrada: endereço da pilha processo: verifica se a pilha está na condição de vazia saida: 1 se vazia, 0 caso contrario (-1 se a pilha não existe)

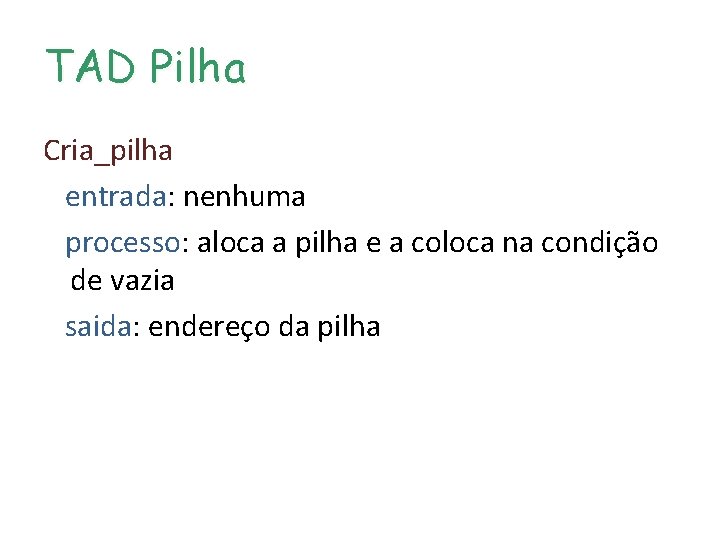

TAD Pilha Cria_pilha entrada: nenhuma processo: aloca a pilha e a coloca na condição de vazia saida: endereço da pilha

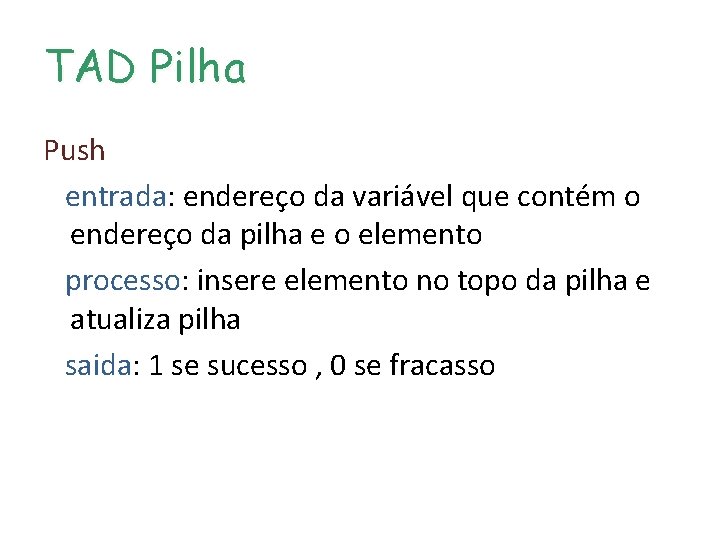

TAD Pilha Push entrada: endereço da variável que contém o endereço da pilha e o elemento processo: insere elemento no topo da pilha e atualiza pilha saida: 1 se sucesso , 0 se fracasso

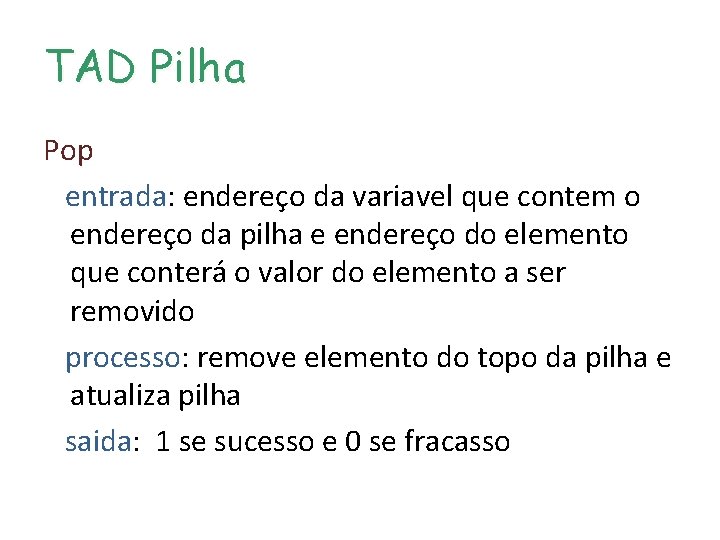

TAD Pilha Pop entrada: endereço da variavel que contem o endereço da pilha e endereço do elemento que conterá o valor do elemento a ser removido processo: remove elemento do topo da pilha e atualiza pilha saida: 1 se sucesso e 0 se fracasso

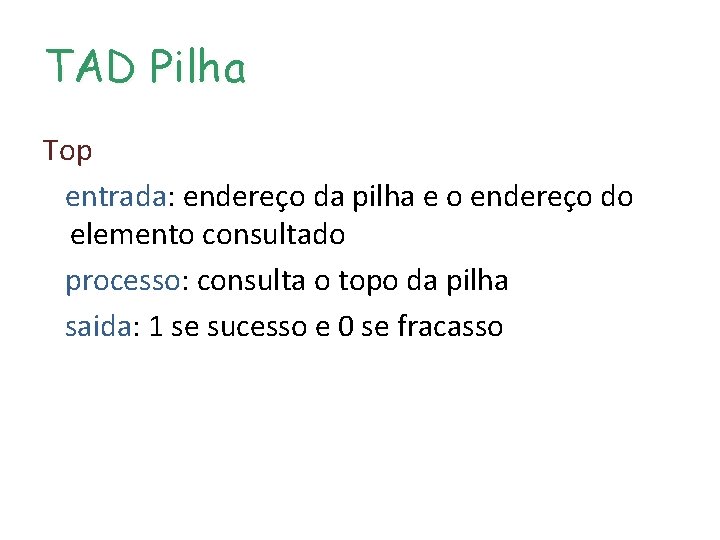

TAD Pilha Top entrada: endereço da pilha e o endereço do elemento consultado processo: consulta o topo da pilha saida: 1 se sucesso e 0 se fracasso

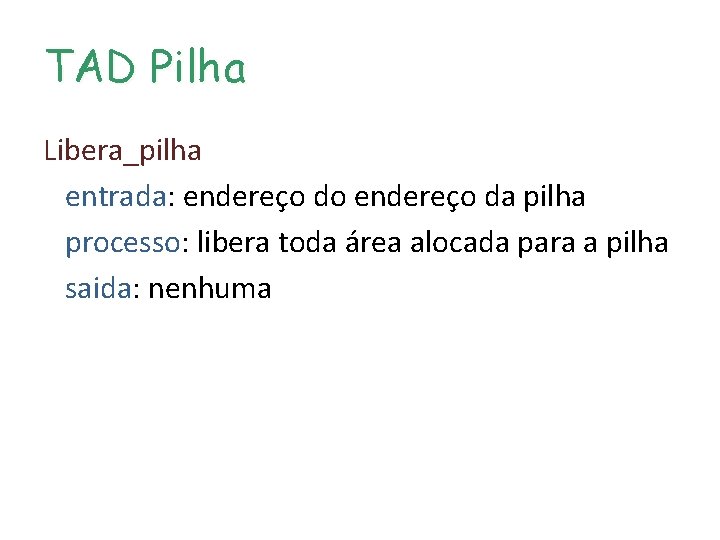

TAD Pilha Libera_pilha entrada: endereço do endereço da pilha processo: libera toda área alocada para a pilha saida: nenhuma

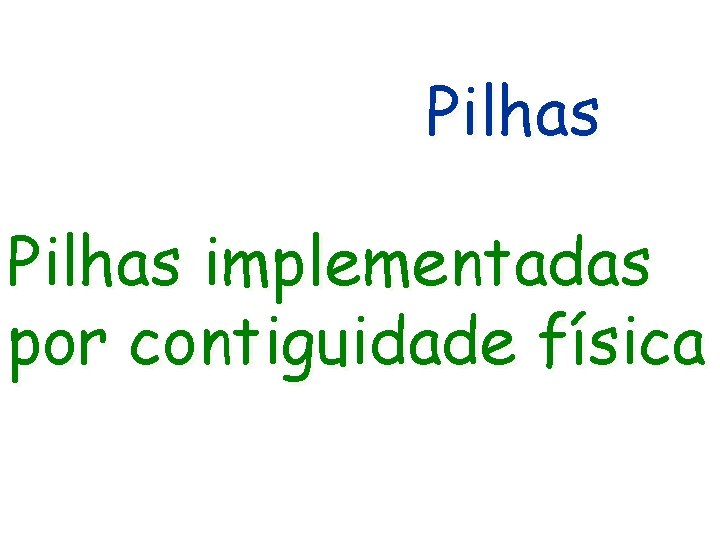

Pilhas implementadas por contiguidade física

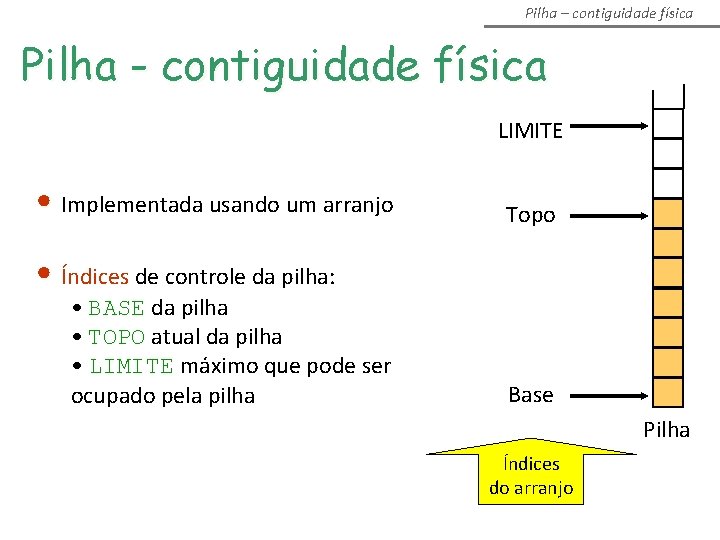

Pilha – contiguidade física Pilha - contiguidade física LIMITE • Implementada usando um arranjo Topo • Índices de controle da pilha: • BASE da pilha • TOPO atual da pilha • LIMITE máximo que pode ser ocupado pela pilha Base Pilha Índices do arranjo

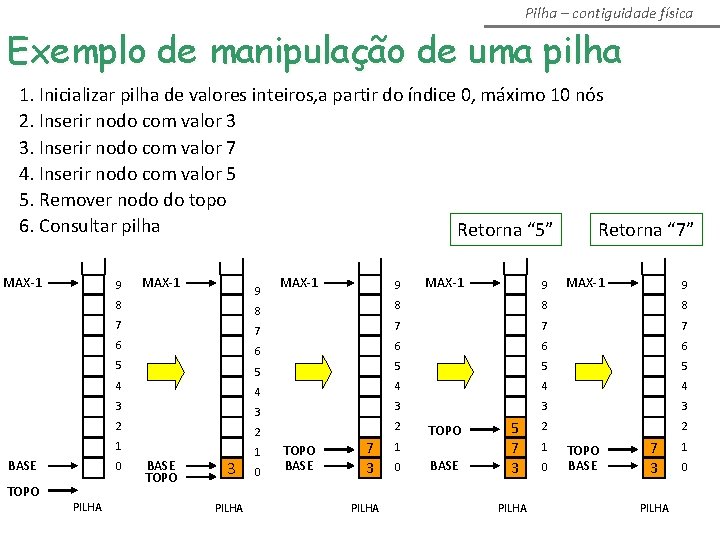

Pilha – contiguidade física Exemplo de manipulação de uma pilha 1. Inicializar pilha de valores inteiros, a partir do índice 0, máximo 10 nós 2. Inserir nodo com valor 3 3. Inserir nodo com valor 7 4. Inserir nodo com valor 5 5. Remover nodo do topo 6. Consultar pilha Retorna “ 5” Retorna “ 7” MAX-1 9 8 7 6 6 5 5 4 4 3 3 2 TOPO PILHA BASE TOPO 3 PILHA 1 0 TOPO BASE 7 3 PILHA MAX-1 9 8 8 8 7 7 7 6 6 6 5 5 5 4 4 4 3 3 3 2 2 1 0 9 8 7 BASE MAX-1 TOPO 1 0 BASE 5 7 3 PILHA 1 0 TOPO BASE 7 3 PILHA 1 0

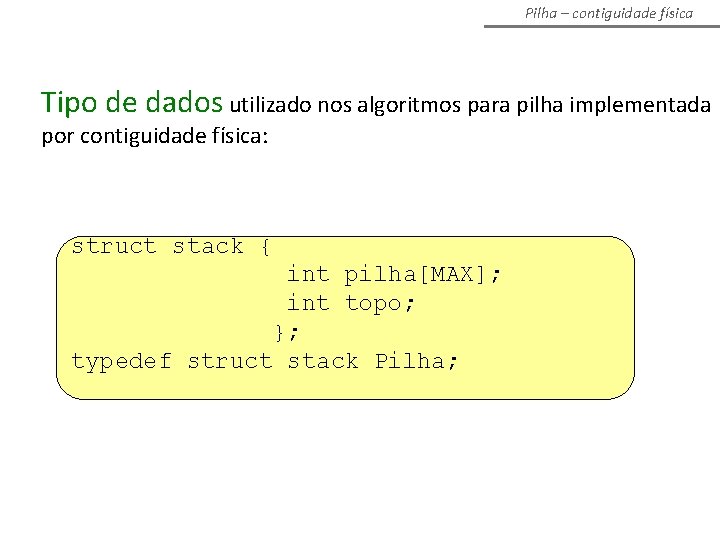

Pilha – contiguidade física Tipo de dados utilizado nos algoritmos para pilha implementada por contiguidade física: struct stack { int pilha[MAX]; int topo; }; typedef struct stack Pilha;

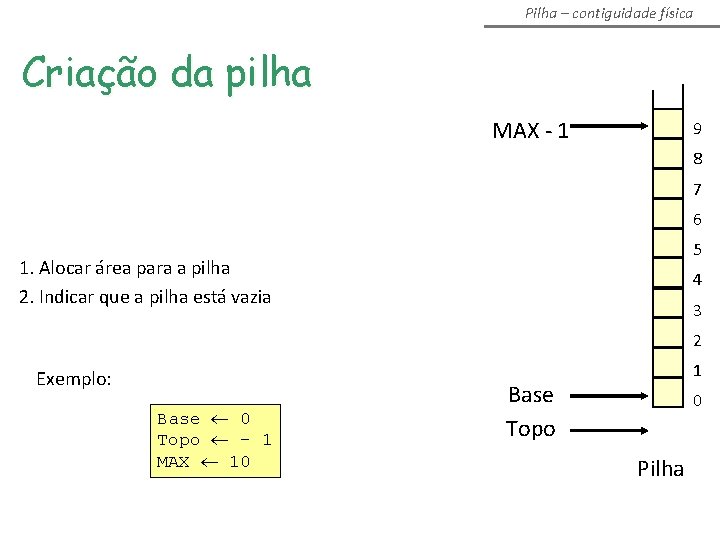

Pilha – contiguidade física Criação da pilha MAX - 1 9 8 7 6 5 1. Alocar área para a pilha 2. Indicar que a pilha está vazia 4 3 2 Exemplo: Base 0 Topo – 1 MAX 10 1 Base Topo 0 Pilha

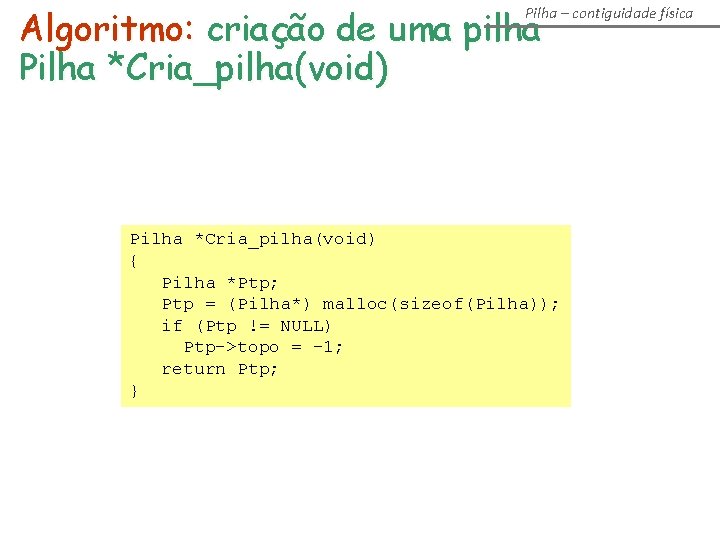

Algoritmo: criação de uma pilha Pilha *Cria_pilha(void) Pilha – contiguidade física Pilha *Cria_pilha(void) { Pilha *Ptp; Ptp = (Pilha*) malloc(sizeof(Pilha)); if (Ptp != NULL) Ptp->topo = -1; return Ptp; }

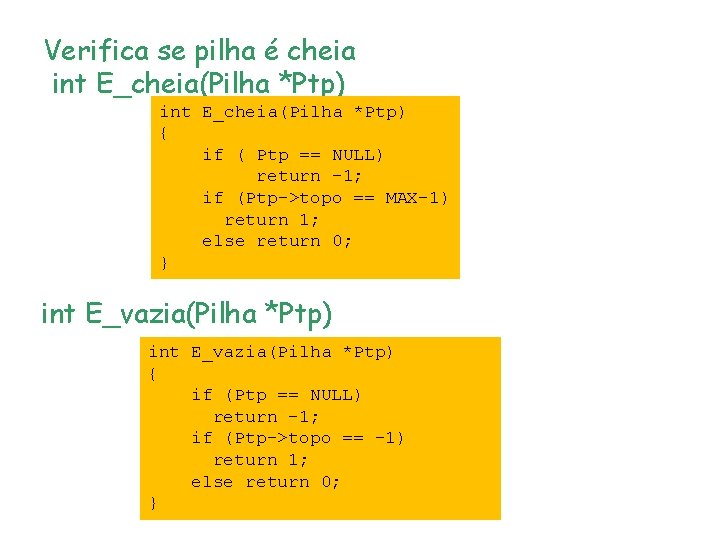

Verifica se pilha é cheia int E_cheia(Pilha *Ptp) { if ( Ptp == NULL) return -1; if (Ptp->topo == MAX-1) return 1; else return 0; } int E_vazia(Pilha *Ptp) { if (Ptp == NULL) return -1; if (Ptp->topo == -1) return 1; else return 0; }

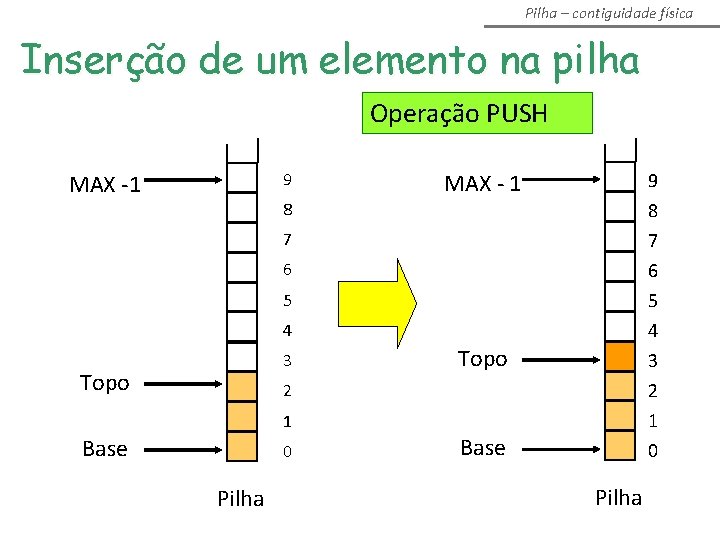

Pilha – contiguidade física Inserção de um elemento na pilha Operação PUSH 9 MAX -1 9 MAX - 1 8 7 6 5 4 3 2 1 0 8 7 6 5 4 3 Topo 2 1 Base 0 Pilha Base Pilha

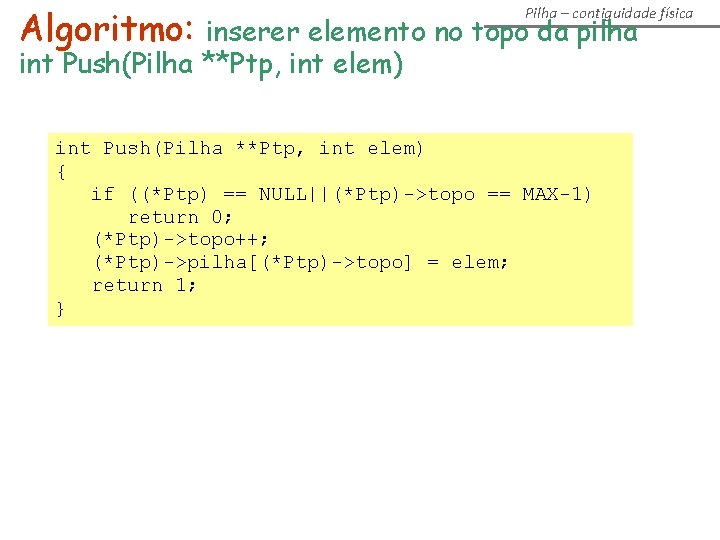

Algoritmo: inserer elemento no topo da pilha Pilha – contiguidade física int Push(Pilha **Ptp, int elem) { if ((*Ptp) == NULL||(*Ptp)->topo == MAX-1) return 0; (*Ptp)->topo++; (*Ptp)->pilha[(*Ptp)->topo] = elem; return 1; }

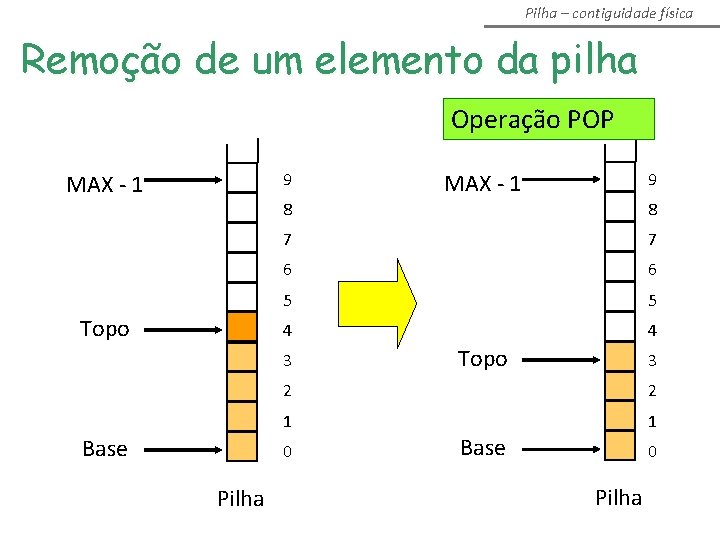

Pilha – contiguidade física Remoção de um elemento da pilha Operação POP 9 MAX - 1 Topo 8 8 7 7 6 6 5 5 4 4 3 Base Topo 3 2 2 1 1 0 Pilha 9 MAX - 1 Base 0 Pilha

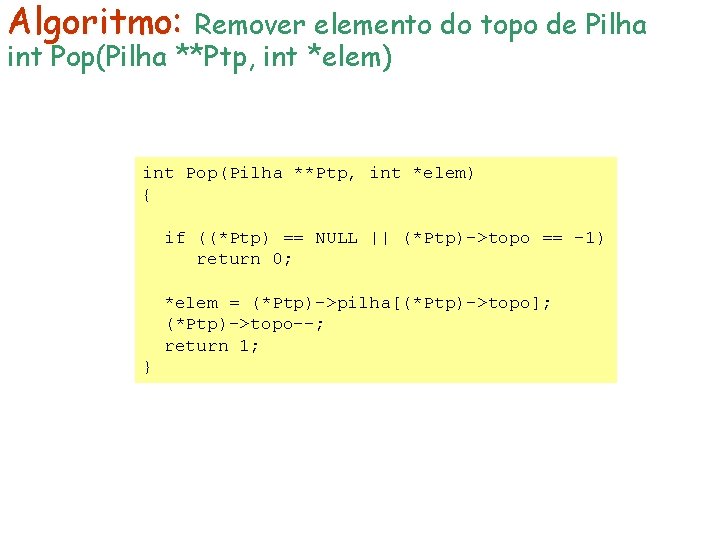

Algoritmo: Remover elemento do topo de Pilha int Pop(Pilha **Ptp, int *elem) { if ((*Ptp) == NULL || (*Ptp)->topo == -1) return 0; *elem = (*Ptp)->pilha[(*Ptp)->topo]; (*Ptp)->topo--; return 1; }

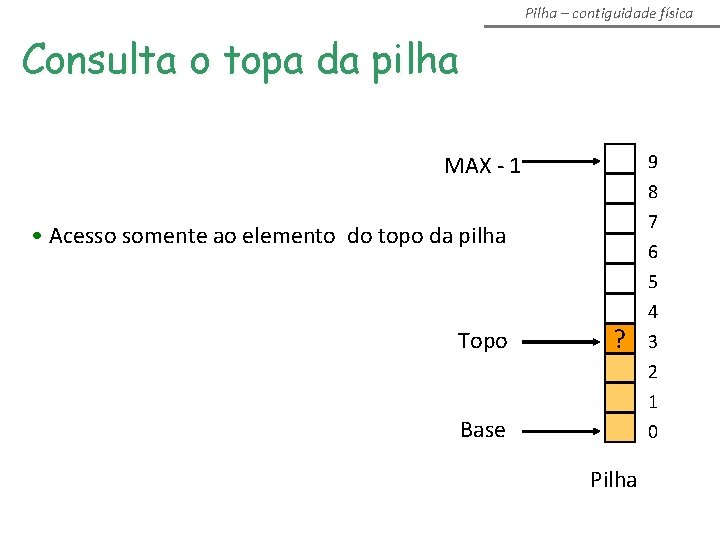

Pilha – contiguidade física Consulta o topa da pilha 9 MAX - 1 • Acesso somente ao elemento do topo da pilha Topo ? Base Pilha 8 7 6 5 4 3 2 1 0

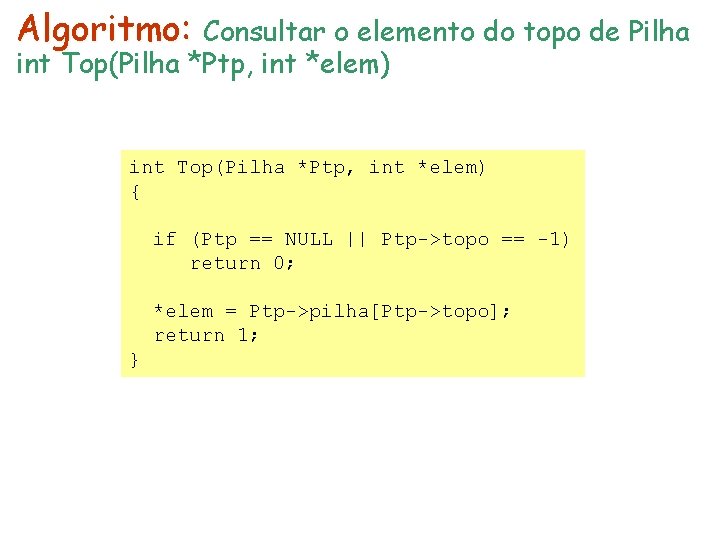

Algoritmo: Consultar o elemento do topo de Pilha int Top(Pilha *Ptp, int *elem) { if (Ptp == NULL || Ptp->topo == -1) return 0; *elem = Ptp->pilha[Ptp->topo]; return 1; }

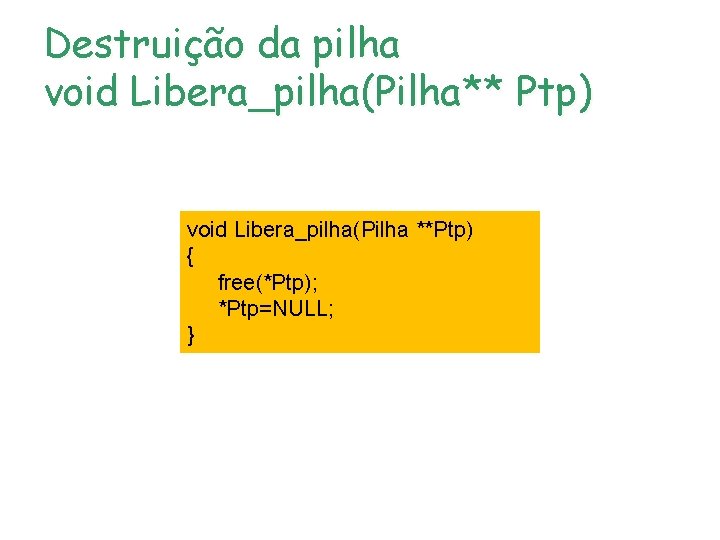

Destruição da pilha void Libera_pilha(Pilha** Ptp) void Libera_pilha(Pilha **Ptp) { free(*Ptp); *Ptp=NULL; }

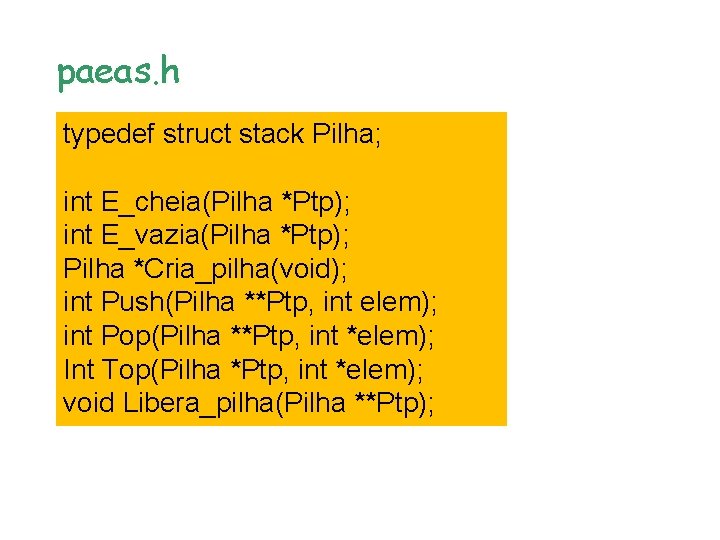

paeas. h typedef struct stack Pilha; int E_cheia(Pilha *Ptp); int E_vazia(Pilha *Ptp); Pilha *Cria_pilha(void); int Push(Pilha **Ptp, int elem); int Pop(Pilha **Ptp, int *elem); Int Top(Pilha *Ptp, int *elem); void Libera_pilha(Pilha **Ptp);

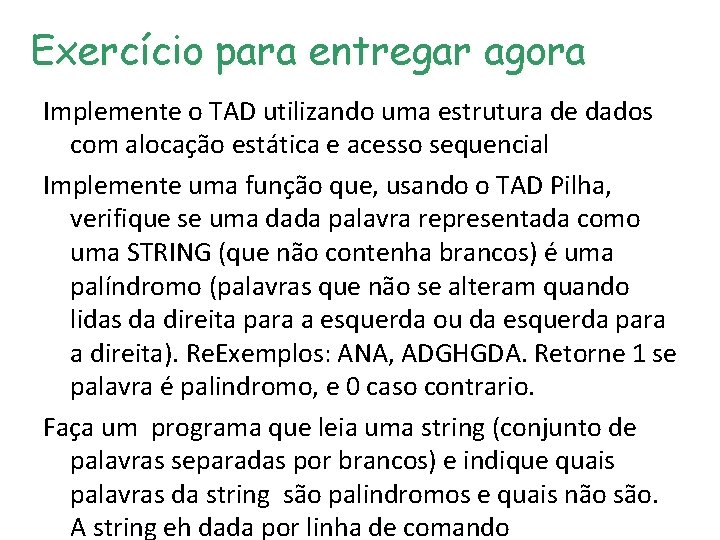

Exercício para entregar agora Implemente o TAD utilizando uma estrutura de dados com alocação estática e acesso sequencial Implemente uma função que, usando o TAD Pilha, verifique se uma dada palavra representada como uma STRING (que não contenha brancos) é uma palíndromo (palavras que não se alteram quando lidas da direita para a esquerda ou da esquerda para a direita). Re. Exemplos: ANA, ADGHGDA. Retorne 1 se palavra é palindromo, e 0 caso contrario. Faça um programa que leia uma string (conjunto de palavras separadas por brancos) e indique quais palavras da string são palindromos e quais não são. A string eh dada por linha de comando

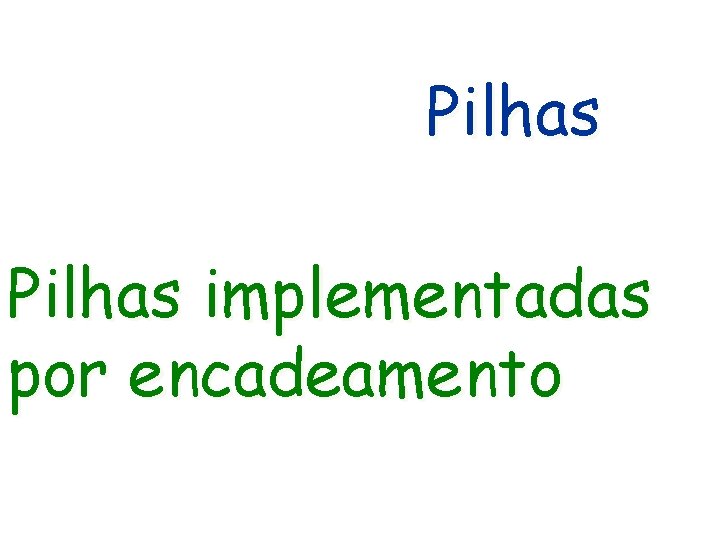

Pilhas implementadas por encadeamento

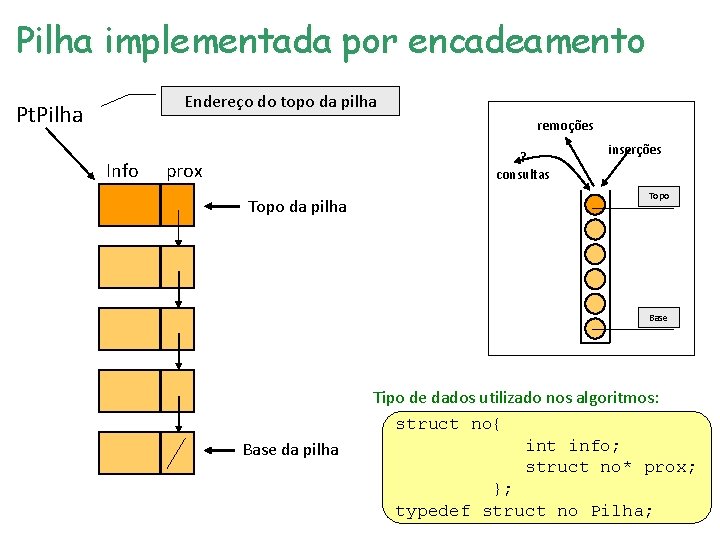

Pilha implementada por encadeamento Endereço do topo da pilha Pt. Pilha remoções Info ? consultas prox Topo da pilha inserções Topo Base da pilha Tipo de dados utilizado nos algoritmos: struct no{ int info; struct no* prox; }; typedef struct no Pilha;

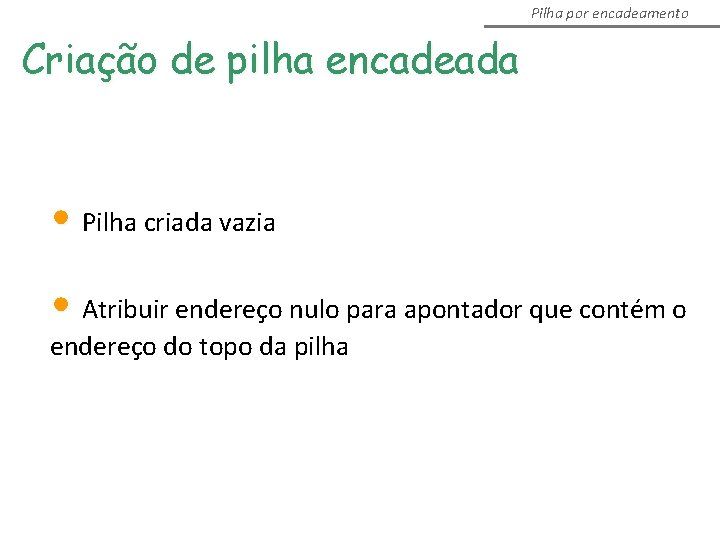

Pilha por encadeamento Criação de pilha encadeada • Pilha criada vazia • Atribuir endereço nulo para apontador que contém o endereço do topo da pilha

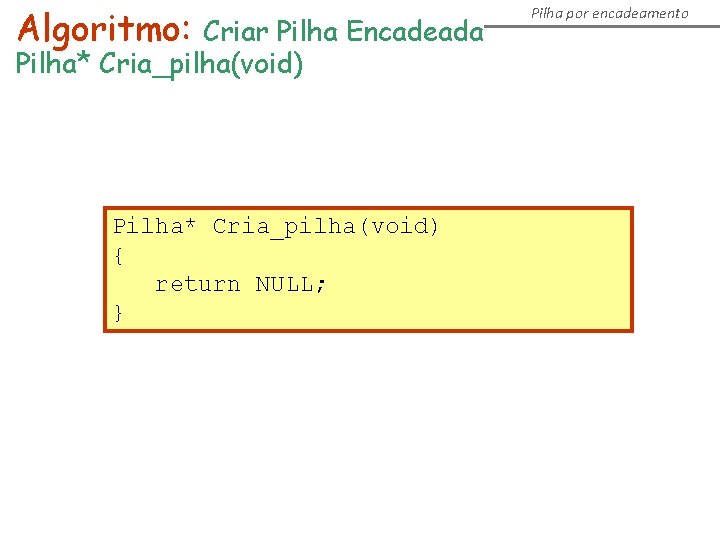

Algoritmo: Criar Pilha Encadeada Pilha* Cria_pilha(void) { return NULL; } Pilha por encadeamento

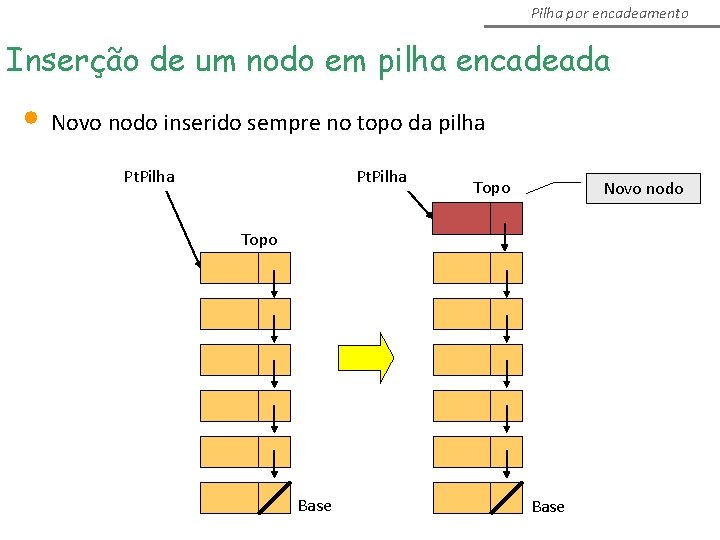

Pilha por encadeamento Inserção de um nodo em pilha encadeada • Novo nodo inserido sempre no topo da pilha Pt. Pilha Topo Novo nodo Topo Base

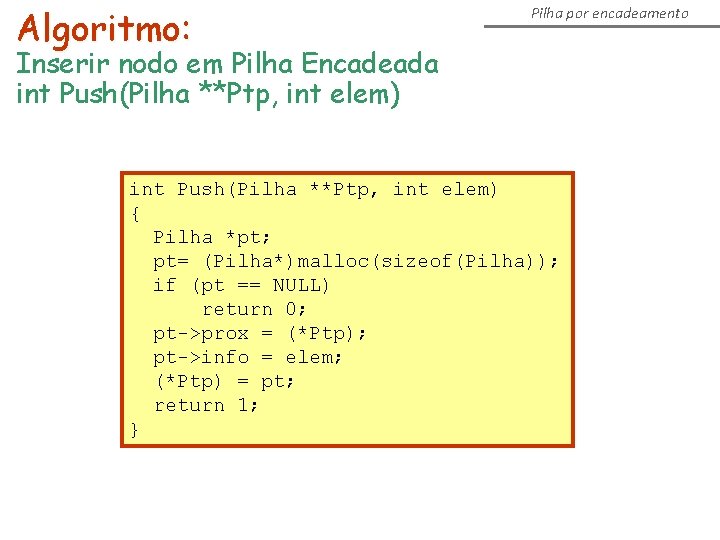

Algoritmo: Pilha por encadeamento Inserir nodo em Pilha Encadeada int Push(Pilha **Ptp, int elem) { Pilha *pt; pt= (Pilha*)malloc(sizeof(Pilha)); if (pt == NULL) return 0; pt->prox = (*Ptp); pt->info = elem; (*Ptp) = pt; return 1; }

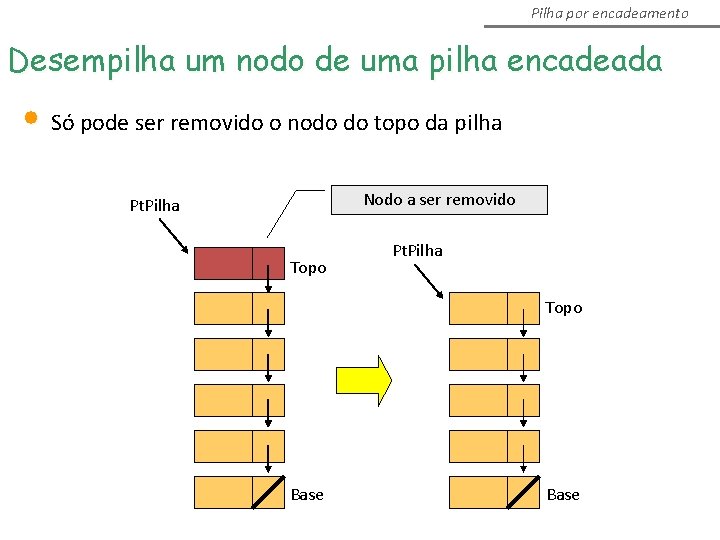

Pilha por encadeamento Desempilha um nodo de uma pilha encadeada • Só pode ser removido o nodo do topo da pilha Nodo a ser removido Pt. Pilha Topo Base

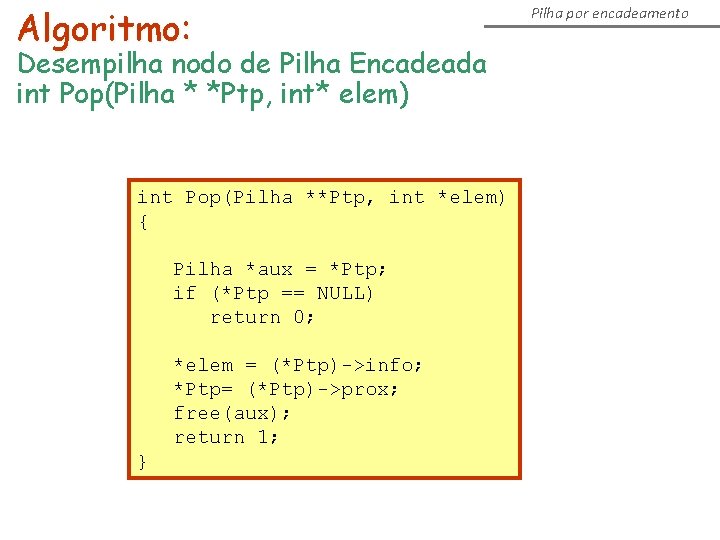

Algoritmo: Desempilha nodo de Pilha Encadeada int Pop(Pilha * *Ptp, int* elem) int Pop(Pilha **Ptp, int *elem) { Pilha *aux = *Ptp; if (*Ptp == NULL) return 0; *elem = (*Ptp)->info; *Ptp= (*Ptp)->prox; free(aux); return 1; } Pilha por encadeamento

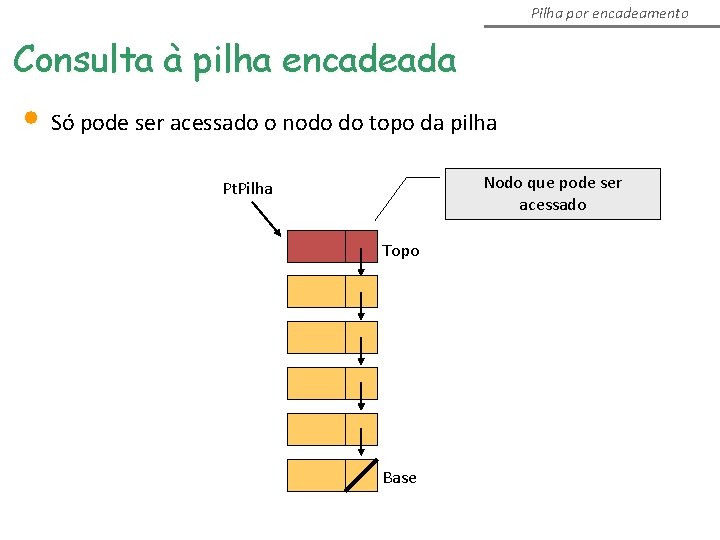

Pilha por encadeamento Consulta à pilha encadeada • Só pode ser acessado o nodo do topo da pilha Nodo que pode ser acessado Pt. Pilha Topo Base

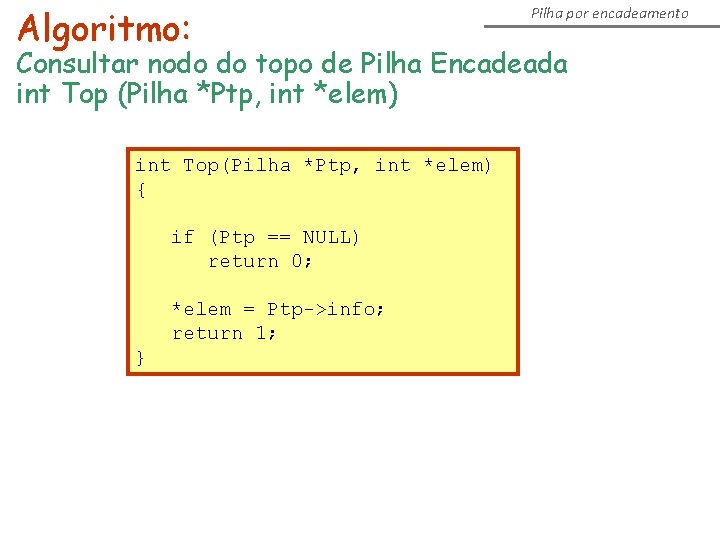

Algoritmo: Pilha por encadeamento Consultar nodo do topo de Pilha Encadeada int Top (Pilha *Ptp, int *elem) int Top(Pilha *Ptp, int *elem) { if (Ptp == NULL) return 0; *elem = Ptp->info; return 1; }

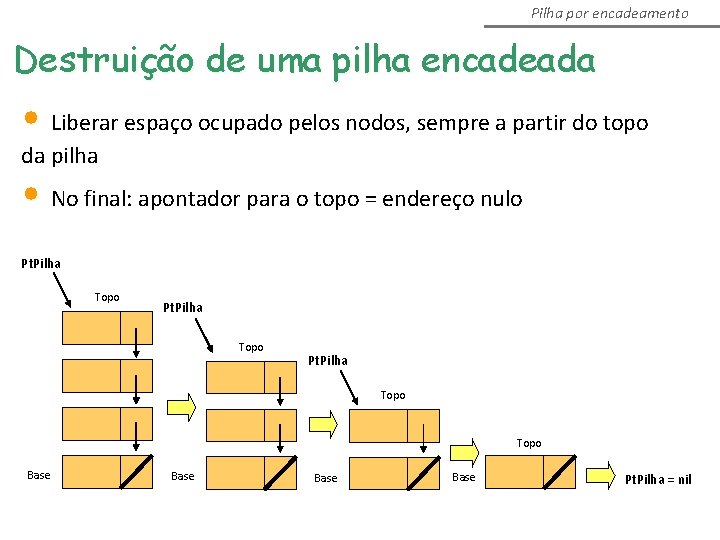

Pilha por encadeamento Destruição de uma pilha encadeada • Liberar espaço ocupado pelos nodos, sempre a partir do topo da pilha • No final: apontador para o topo = endereço nulo Pt. Pilha Topo Base Pt. Pilha = nil

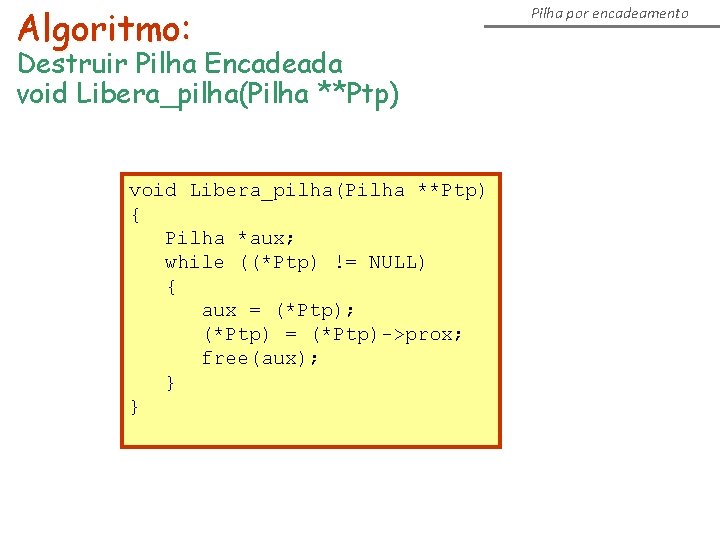

Algoritmo: Destruir Pilha Encadeada void Libera_pilha(Pilha **Ptp) { Pilha *aux; while ((*Ptp) != NULL) { aux = (*Ptp); (*Ptp) = (*Ptp)->prox; free(aux); } } Pilha por encadeamento

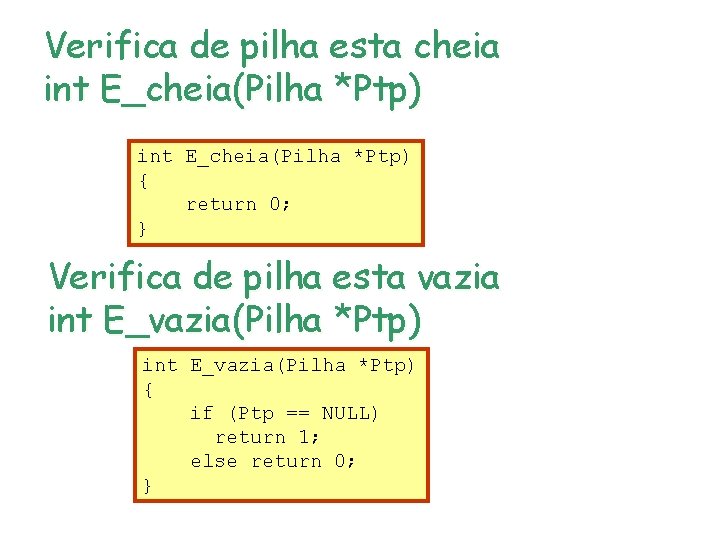

Verifica de pilha esta cheia int E_cheia(Pilha *Ptp) { return 0; } Verifica de pilha esta vazia int E_vazia(Pilha *Ptp) { if (Ptp == NULL) return 1; else return 0; }

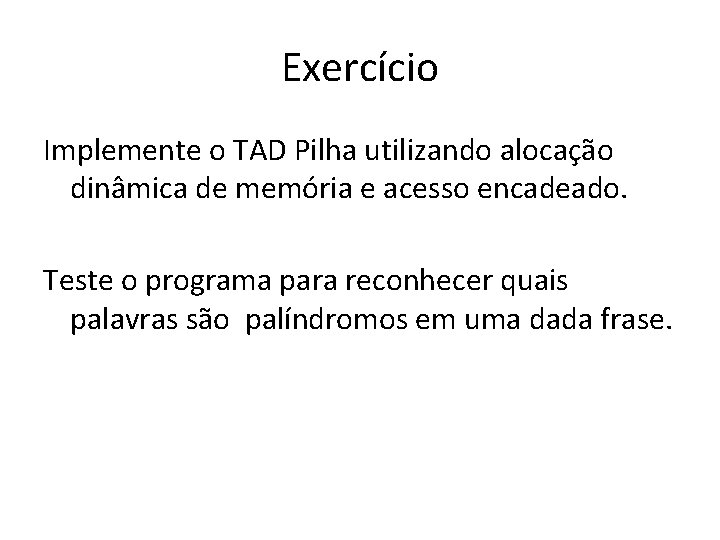

Exercício Implemente o TAD Pilha utilizando alocação dinâmica de memória e acesso encadeado. Teste o programa para reconhecer quais palavras são palíndromos em uma dada frase.

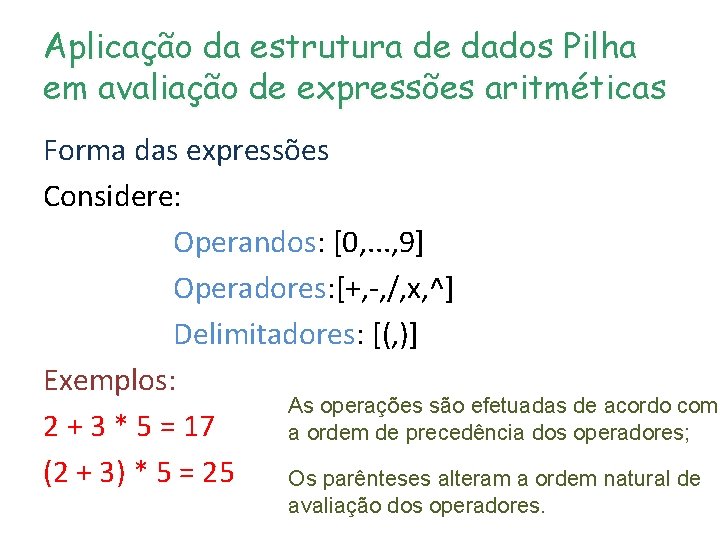

Aplicação da estrutura de dados Pilha em avaliação de expressões aritméticas Forma das expressões Considere: Operandos: [0, . . . , 9] Operadores: [+, -, /, x, ^] Delimitadores: [(, )] Exemplos: As operações são efetuadas de acordo com 2 + 3 * 5 = 17 a ordem de precedência dos operadores; (2 + 3) * 5 = 25 Os parênteses alteram a ordem natural de avaliação dos operadores.

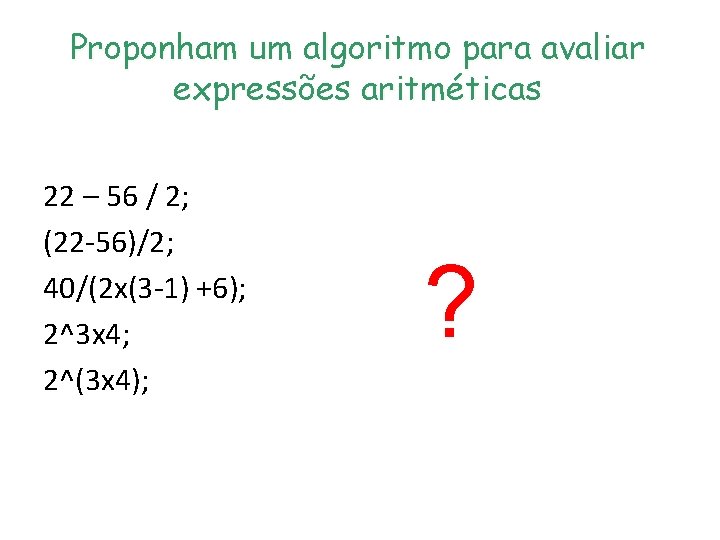

Proponham um algoritmo para avaliar expressões aritméticas 22 – 56 / 2; (22 -56)/2; 40/(2 x(3 -1) +6); 2^3 x 4; 2^(3 x 4); ?

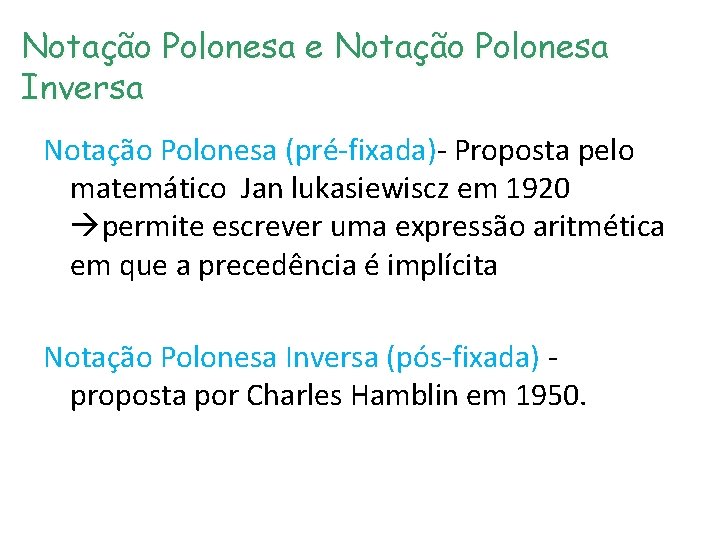

Notação Polonesa e Notação Polonesa Inversa Notação Polonesa (pré-fixada)- Proposta pelo matemático Jan lukasiewiscz em 1920 permite escrever uma expressão aritmética em que a precedência é implícita Notação Polonesa Inversa (pós-fixada) proposta por Charles Hamblin em 1950.

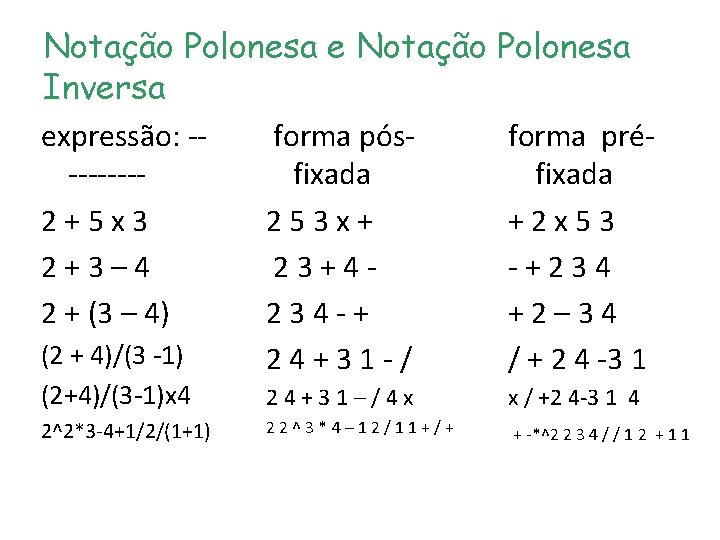

Notação Polonesa e Notação Polonesa Inversa expressão: ----2+5 x 3 2+3– 4 2 + (3 – 4) (2 + 4)/(3 -1) (2+4)/(3 -1)x 4 2^2*3 -4+1/2/(1+1) forma pósfixada 253 x+ 23+4234 -+ 24+31 -/ forma préfixada +2 x 53 -+234 +2– 34 / + 2 4 -3 1 24+31–/4 x x / +2 4 -3 1 4 22^3*4– 12/11+/+ + -*^2 2 3 4 / / 1 2 + 1 1

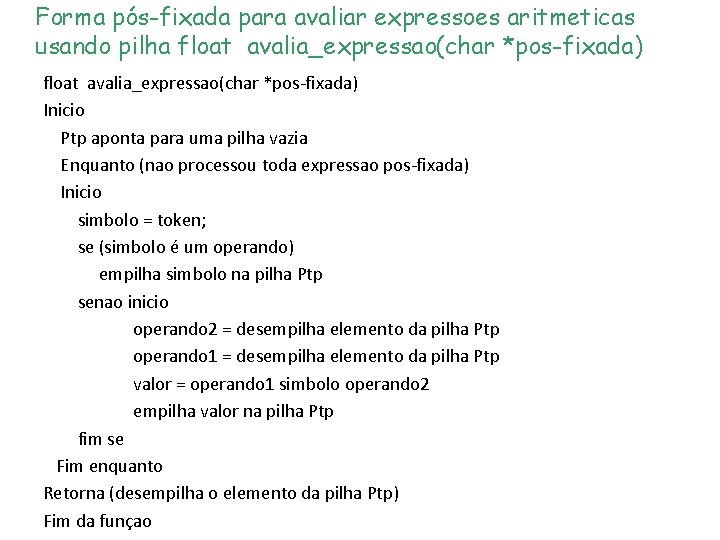

Forma pós-fixada para avaliar expressoes aritmeticas usando pilha float avalia_expressao(char *pos-fixada) Inicio Ptp aponta para uma pilha vazia Enquanto (nao processou toda expressao pos-fixada) Inicio simbolo = token; se (simbolo é um operando) empilha simbolo na pilha Ptp senao inicio operando 2 = desempilha elemento da pilha Ptp operando 1 = desempilha elemento da pilha Ptp valor = operando 1 simbolo operando 2 empilha valor na pilha Ptp fim se Fim enquanto Retorna (desempilha o elemento da pilha Ptp) Fim da funçao

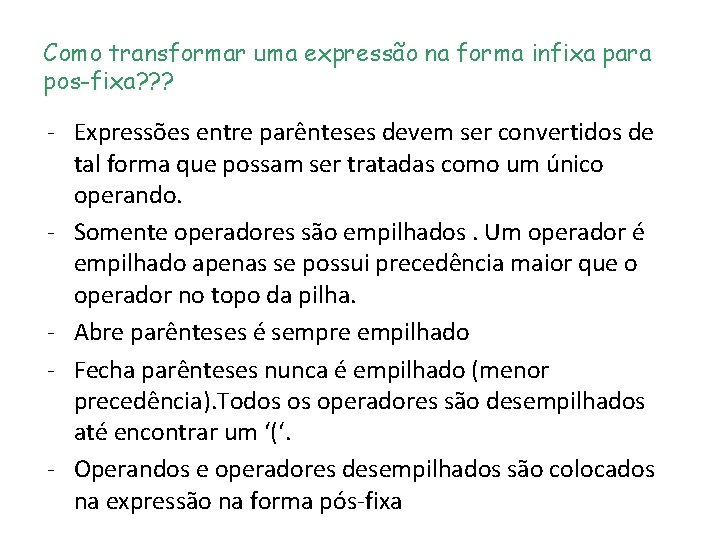

Como transformar uma expressão na forma infixa para pos-fixa? ? ? - Expressões entre parênteses devem ser convertidos de tal forma que possam ser tratadas como um único operando. - Somente operadores são empilhados. Um operador é empilhado apenas se possui precedência maior que o operador no topo da pilha. - Abre parênteses é sempre empilhado - Fecha parênteses nunca é empilhado (menor precedência). Todos os operadores são desempilhados até encontrar um ‘(‘. - Operandos e operadores desempilhados são colocados na expressão na forma pós-fixa

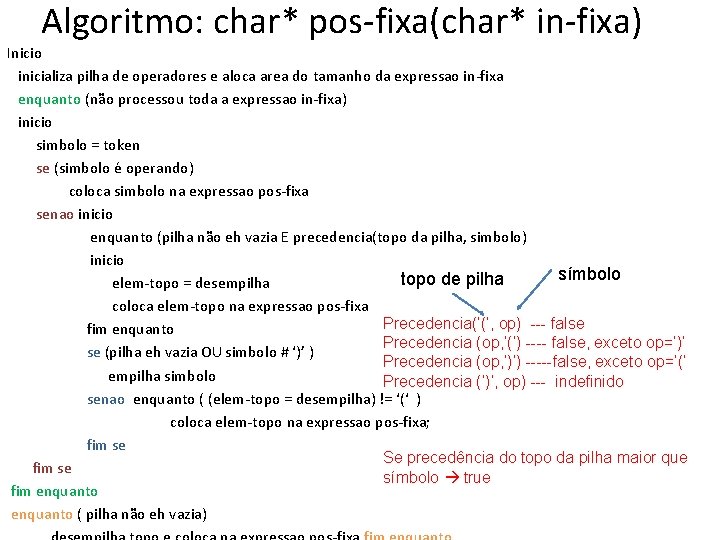

Algoritmo: char* pos-fixa(char* in-fixa) Inicio inicializa pilha de operadores e aloca area do tamanho da expressao in-fixa enquanto (não processou toda a expressao in-fixa) inicio simbolo = token se (simbolo é operando) coloca simbolo na expressao pos-fixa senao inicio enquanto (pilha não eh vazia E precedencia(topo da pilha, simbolo) inicio símbolo topo de pilha elem-topo = desempilha coloca elem-topo na expressao pos-fixa Precedencia(‘(‘, op) --- false fim enquanto Precedencia (op, ’(‘) ---- false, exceto op=‘)’ se (pilha eh vazia OU simbolo # ‘)’ ) Precedencia (op, ’)’) -----false, exceto op=‘(‘ empilha simbolo Precedencia (‘)’, op) --- indefinido senao enquanto ( (elem-topo = desempilha) != ‘(‘ ) coloca elem-topo na expressao pos-fixa; fim se Se precedência do topo da pilha maior que fim se símbolo true fim enquanto ( pilha não eh vazia)

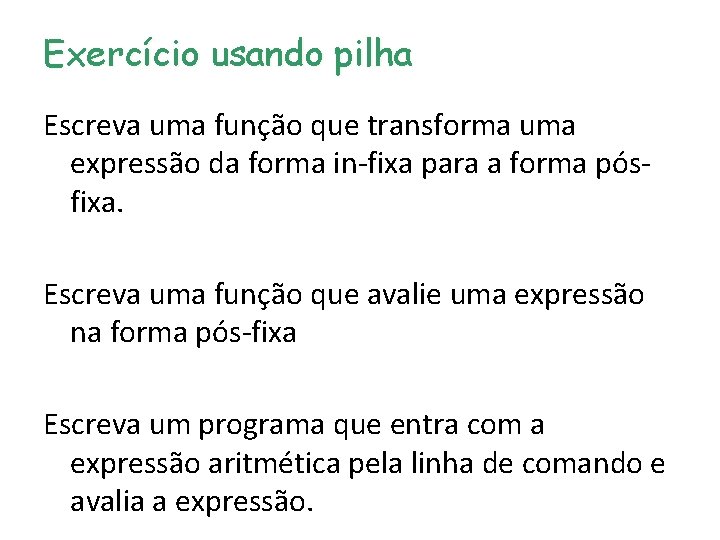

Exercício usando pilha Escreva uma função que transforma uma expressão da forma in-fixa para a forma pósfixa. Escreva uma função que avalie uma expressão na forma pós-fixa Escreva um programa que entra com a expressão aritmética pela linha de comando e avalia a expressão.

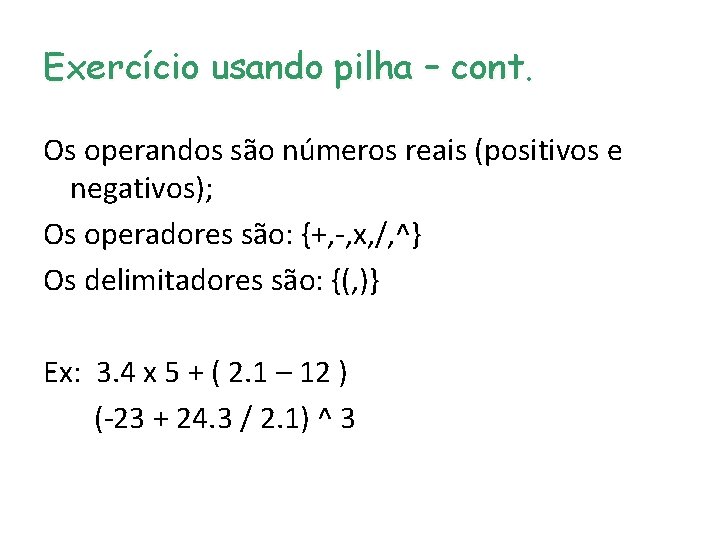

Exercício usando pilha – cont. Os operandos são números reais (positivos e negativos); Os operadores são: {+, -, x, /, ^} Os delimitadores são: {(, )} Ex: 3. 4 x 5 + ( 2. 1 – 12 ) (-23 + 24. 3 / 2. 1) ^ 3

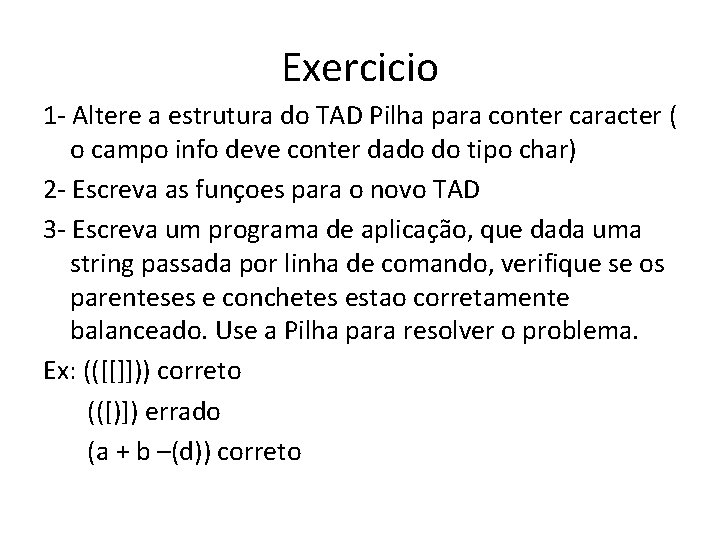

Exercicio 1 - Altere a estrutura do TAD Pilha para conter caracter ( o campo info deve conter dado do tipo char) 2 - Escreva as funçoes para o novo TAD 3 - Escreva um programa de aplicação, que dada uma string passada por linha de comando, verifique se os parenteses e conchetes estao corretamente balanceado. Use a Pilha para resolver o problema. Ex: (([[]])) correto (([)]) errado (a + b –(d)) correto
