PIKC «Liepājas Valsts tehnikums» Šujmašīnu regulēšana Šujmašīnu adatas Izstrādāja Aigija Kraukle Liepāja 2014

Īss ieskats šujmašīnu vēsturē Gads Izgudrotājs Šujmašīnas attīstība 1496 Itālis Leonardo Da Vinči Pirmās skices mašīnai, kas mehāniski šuj apģērbu 1755 Anglijā vācu emigrants Tika izdots patents šujmašīnai, kas atdarina šūšanu ar roku. Čārlzs Veizentāls 1790 Anglis T. Sents Saņēma patentu zābaku šūšanas šujmašīnai 1808 Anglis D. Piri Izgudroja pirmo šujmašīnu drēbniekam 1814 Parādās pirmā adata ar actiņu smailajā galā

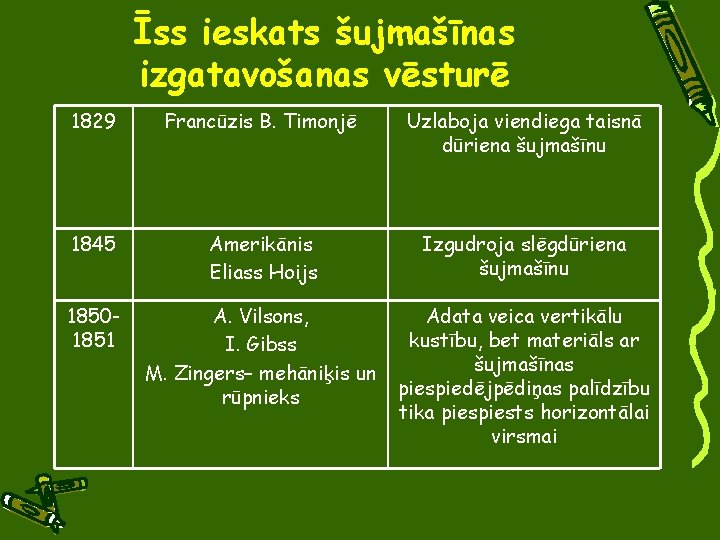

Īss ieskats šujmašīnas izgatavošanas vēsturē 1829 Francūzis B. Timonjē Uzlaboja viendiega taisnā dūriena šujmašīnu 1845 Amerikānis Eliass Hoijs Izgudroja slēgdūriena šujmašīnu 18501851 A. Vilsons, I. Gibss M. Zingers– mehāniķis un rūpnieks Adata veica vertikālu kustību, bet materiāls ar šujmašīnas piespiedējpēdiņas palīdzību tika piests horizontālai virsmai

Šujmašīnas regulēšana Aplūkojiet attēlu un aprakstiet sviras stāvokli! 1 2 3 4 izlaists dūriens garais dūriens vidējs dūriens atpakaļgaita

Aplūkojiet universālās šujmašīnas regulēšanas mehānismus un nosauciet tos! 1 atpakaļgaitas regulators 2 dūriena veida regulators 3 dūriena garuma regulators

Aplūkojiet augšējā diega nostiepuma regulatoru un sanumurējiet detaļas! 1 2 3 4 5 7 1) Regulējošais uzgrieznis 2) Kompensācijas atspere 3) Diega spriegotāja disks 4) Spriegotāja diski 5) Uzlika (vāciņš) 6) Spriegojuma atspere 7) Vītņu stienis 6

Apakšējā diega nostiepums Sanumurējiet dotajā zīmējumā diega uzbūves detaļas! Kāda darbība tiek veikta ar skrūvgriezi? 1) regulējošā skrūve 2 3 2) spoļvāciņš 3) spriegotāja atspere 1 4 4) skrūvgriezis

Šuvju defekti • • Vaļīga šuve Pārāk nostiepta šuve Šuve cilpo apakšpusē Šuve cilpo virspusē

Traucējumi šujmašīnu darbā, ko izraisa adatas defekti un adatas nepareiza uzstādīšana Defekta iemesls Defekta novēršana Augšējā diega trūkšana, izlaisti dūrieni 1. Nepareizi ievietota adata 1. Ievietot adatu pareizi 2. Nav ievietota līdz galam 2. Ievietot adatu līdz galam 3. Adatas Nr. neatbilst diega Nr. 3. Izvēlēties adatu ar piemērotu Nr. atbilstošu diegam un audumam Audumā trūkst diegi 1. Neasa adata 1. Nomainīt adatu 2. Adatas stienim ir atskabarga 2. Nomainīt adatu 3. Pārāk resna adata audumam 3. Izvēlēties adatu atbilstošu auduma biezumam Adatas lūzums 1. Adata ir saliekta vai ir neatbilstošs adatas Nr. 1. Nomainīt adatu 2. Adata nav ievietota līdz galam 2. Ievietot adatu līdz galam 3. Slikti nostiprināta adata 3. Nostiprināt adatu 4. Adata aizķer pēdiņu, neiekļūstot adatplāksnes izgriezumā 4. Noregulēt piespiedējpēdiņas un plāksnes stāvokli vai nomainīt adatu.

Diega un adatas Nr. izvēle atbilstoši materiālam Adatas Poliestera Nr. diega Nr. Materiāls 70 120 Ļoti plāni zīda un kokvilnas audumi (šifons, batists u. c. ) 80 120 Lins, zīda audumi, kokvilna, trikotāža 90 120 Zīds, vilna, pusvilna, kokvilna (palagaudumi u. c. ) 100 Blīvs zīds, kleitu un kostīmu audumi 110 80 Kostīmu adumi, biezi kleitu audumi, džinss 120 80 Mēteļaudumi

Šujmašīnas adatas uzbūve 1) smaile; 2) acs; 3) stienis; 4) кolba; 5) garā rieva; 6) īsā rieva 5 1 2 6 3 4 7

Adatas daļu funkcijas 1) Smaile - materiālu caurduršanai 2) Acs - diega ievēršanai 3) Kolba - adatas ievietošanai adatas vadstienī 4) Garā rieva - pasargā diegu no pārberzēšanās 5) Īsā rieva - cilpas veidošanai 6) Stienis - izmanto, lai veidotos dūriens

Noteikumi adatas uzstādīšanai 1. Pagriežot spararatu, uzstādiet adatu augšējā stāvoklī. 2. Atbrīvojiet adatas stiprinājuma skrūvi. 3. Ievietojiet adatu adatas vadstienī līdz galam. Garā rieva ar sānu pret diega pievilcēju. Nostipriniet skrūvi.

Svarīgi zināt! • Diegu šujmašīnas adatā iever no garās rievas puses. • Adatas Nr. izvēlas atkarībā no materiāla biezuma. • Adatas Nr. nosaka, stieņa diametru reizinot ar 100.

Paldies par uzmanību!
