Piezas con aristas ocultas
![Objetivos del tema • Al finalizar la sesión, dadas las condiciones, los instrumentos y Objetivos del tema • Al finalizar la sesión, dadas las condiciones, los instrumentos y](http://slidetodoc.com/presentation_image/3f9aba82ce1854963dc6230463746dc6/image-2.jpg)

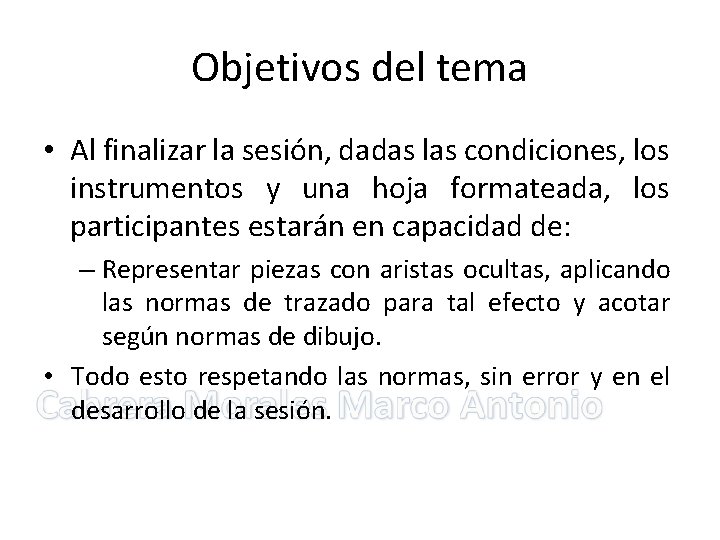

Objetivos del tema • Al finalizar la sesión, dadas las condiciones, los instrumentos y una hoja formateada, los participantes estarán en capacidad de: – Representar piezas con aristas ocultas, aplicando las normas de trazado para tal efecto y acotar según normas de dibujo. • Todo esto respetando las normas, sin error y en el desarrollo de la sesión.
![1. Las aristas ocultas se dibujan con líneas de trazo (espesor 7/10 de la 1. Las aristas ocultas se dibujan con líneas de trazo (espesor 7/10 de la](http://slidetodoc.com/presentation_image/3f9aba82ce1854963dc6230463746dc6/image-3.jpg)

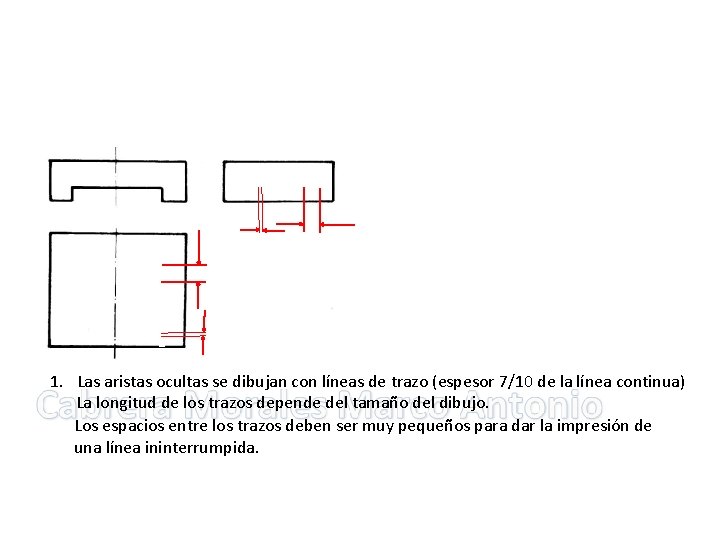

1. Las aristas ocultas se dibujan con líneas de trazo (espesor 7/10 de la línea continua) La longitud de los trazos depende del tamaño del dibujo. Los espacios entre los trazos deben ser muy pequeños para dar la impresión de una línea ininterrumpida.
![2. Las líneas de trazo deben tocar los bordes del cuerpo con un trazo. 2. Las líneas de trazo deben tocar los bordes del cuerpo con un trazo.](http://slidetodoc.com/presentation_image/3f9aba82ce1854963dc6230463746dc6/image-4.jpg)

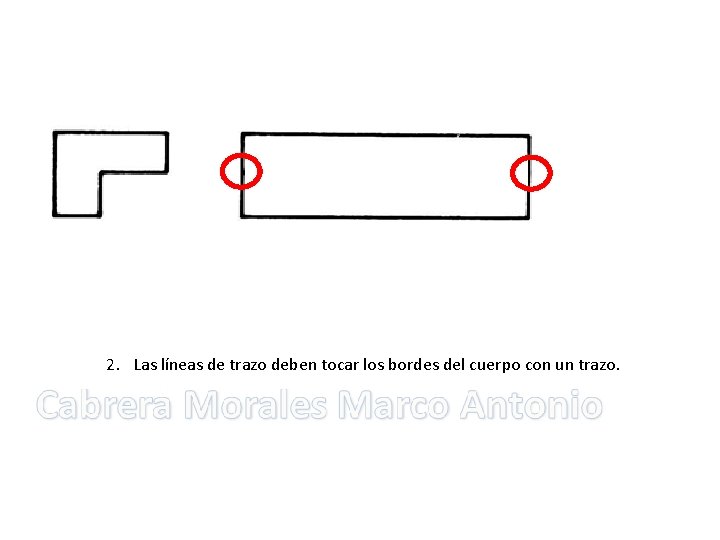

2. Las líneas de trazo deben tocar los bordes del cuerpo con un trazo.
![3. Cuando una arista visible pasa a una oculta, la línea de trazo termina 3. Cuando una arista visible pasa a una oculta, la línea de trazo termina](http://slidetodoc.com/presentation_image/3f9aba82ce1854963dc6230463746dc6/image-5.jpg)

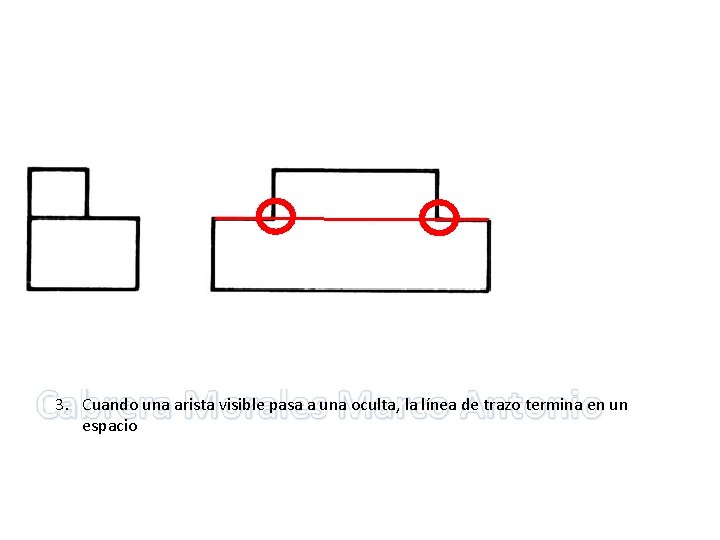

3. Cuando una arista visible pasa a una oculta, la línea de trazo termina en un espacio
![4. Líneas de trazos se tocan siempre con los trazos, formando ángulos. 4. Líneas de trazos se tocan siempre con los trazos, formando ángulos.](http://slidetodoc.com/presentation_image/3f9aba82ce1854963dc6230463746dc6/image-6.jpg)

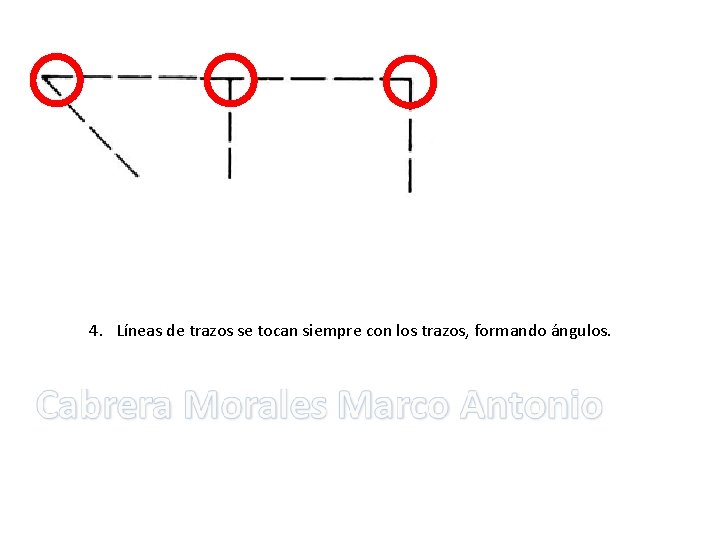

4. Líneas de trazos se tocan siempre con los trazos, formando ángulos.
![5. Si las aristas ocultas se cortan, se cruzan los trazos. 5. Si las aristas ocultas se cortan, se cruzan los trazos.](http://slidetodoc.com/presentation_image/3f9aba82ce1854963dc6230463746dc6/image-7.jpg)

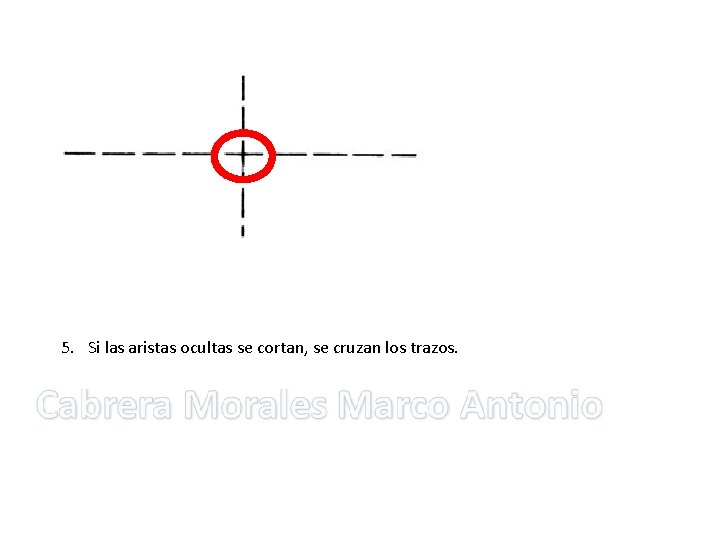

5. Si las aristas ocultas se cortan, se cruzan los trazos.
![No están alineadas = 6. Líneas de trazos paralelos a poca distancia se dibujan No están alineadas = 6. Líneas de trazos paralelos a poca distancia se dibujan](http://slidetodoc.com/presentation_image/3f9aba82ce1854963dc6230463746dc6/image-8.jpg)

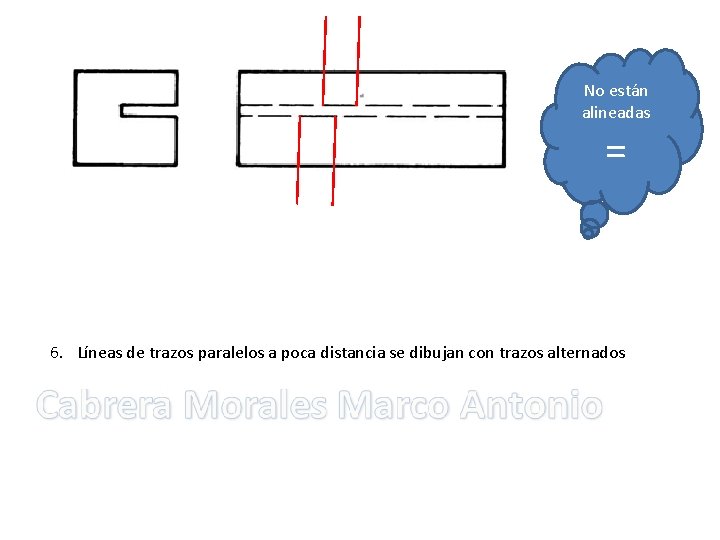

No están alineadas = 6. Líneas de trazos paralelos a poca distancia se dibujan con trazos alternados
![Aristas visibles. Aristas ocultas. En la vista lateral la arista visible queda adelante mientras Aristas visibles. Aristas ocultas. En la vista lateral la arista visible queda adelante mientras](http://slidetodoc.com/presentation_image/3f9aba82ce1854963dc6230463746dc6/image-9.jpg)

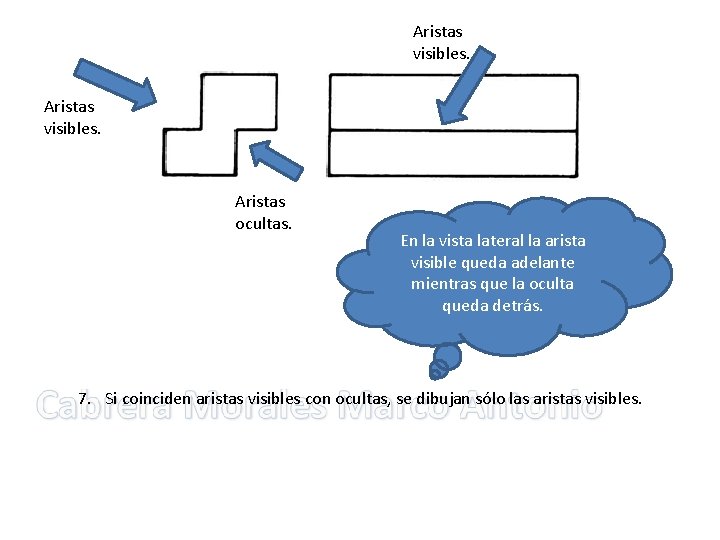

Aristas visibles. Aristas ocultas. En la vista lateral la arista visible queda adelante mientras que la oculta queda detrás. 7. Si coinciden aristas visibles con ocultas, se dibujan sólo las aristas visibles.
![En la vista lateral se representa la arista oculta y se omite la línea En la vista lateral se representa la arista oculta y se omite la línea](http://slidetodoc.com/presentation_image/3f9aba82ce1854963dc6230463746dc6/image-10.jpg)

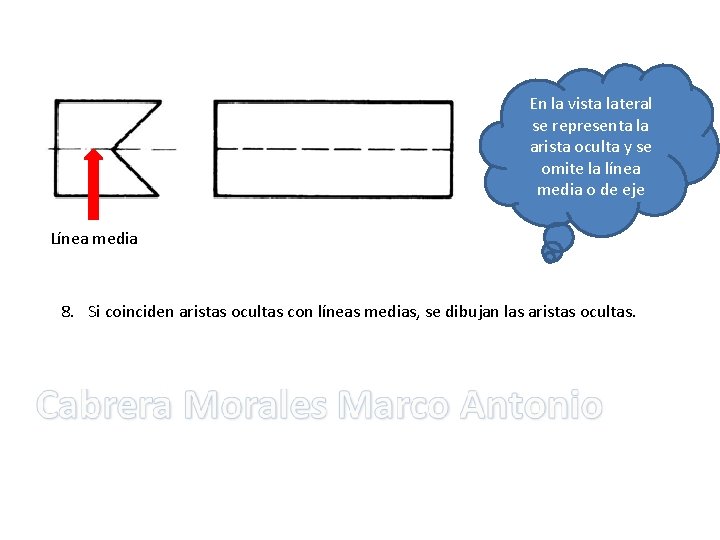

En la vista lateral se representa la arista oculta y se omite la línea media o de eje Línea media 8. Si coinciden aristas ocultas con líneas medias, se dibujan las aristas ocultas.
![9. Las aristas ocultas se acotan sólo si la acotación de aristas visibles no 9. Las aristas ocultas se acotan sólo si la acotación de aristas visibles no](http://slidetodoc.com/presentation_image/3f9aba82ce1854963dc6230463746dc6/image-11.jpg)
9. Las aristas ocultas se acotan sólo si la acotación de aristas visibles no es posible.
![Objetivos de los ejercicios 1. Dado el texto, los participantes estarán en condición de Objetivos de los ejercicios 1. Dado el texto, los participantes estarán en condición de](http://slidetodoc.com/presentation_image/3f9aba82ce1854963dc6230463746dc6/image-12.jpg)

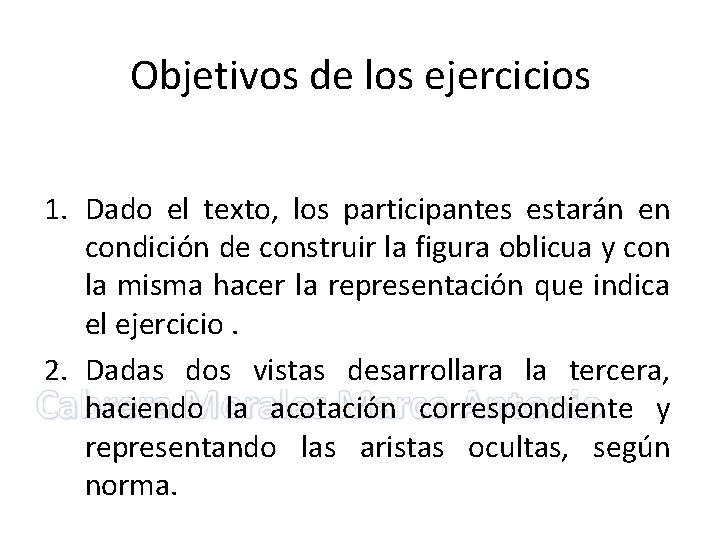

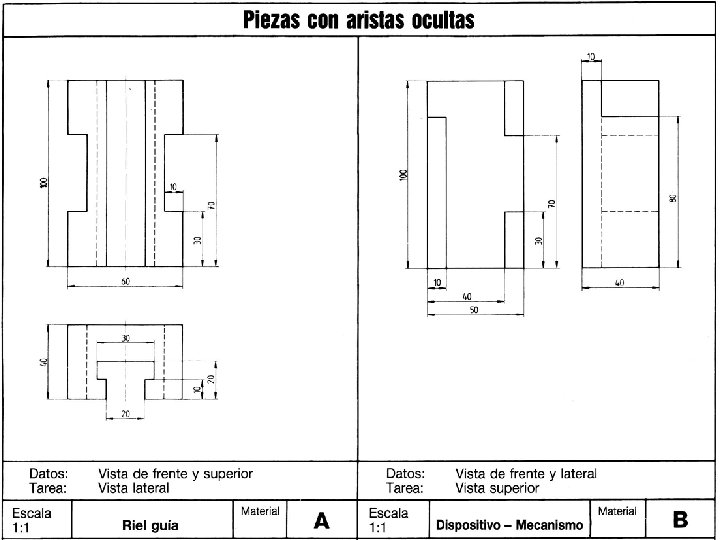

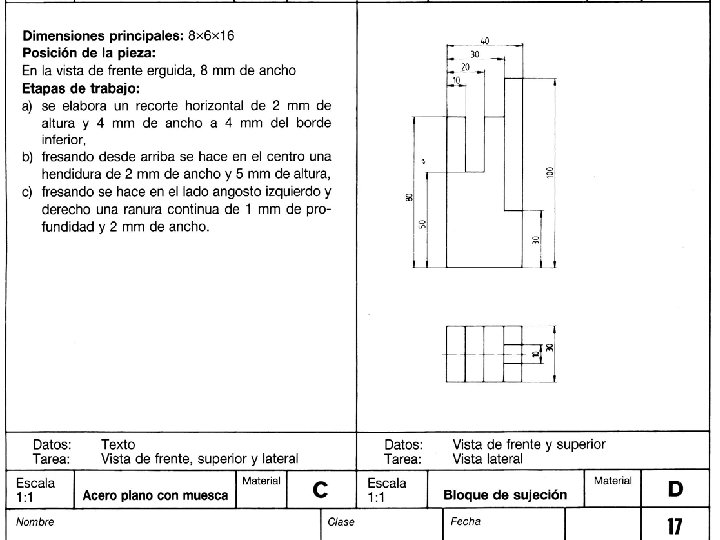

Objetivos de los ejercicios 1. Dado el texto, los participantes estarán en condición de construir la figura oblicua y con la misma hacer la representación que indica el ejercicio. 2. Dadas dos vistas desarrollara la tercera, haciendo la acotación correspondiente y representando las aristas ocultas, según norma.
