Pieghe morfologia e classificazione Morfologia delle pieghe superficie

Pieghe (morfologia e classificazione)

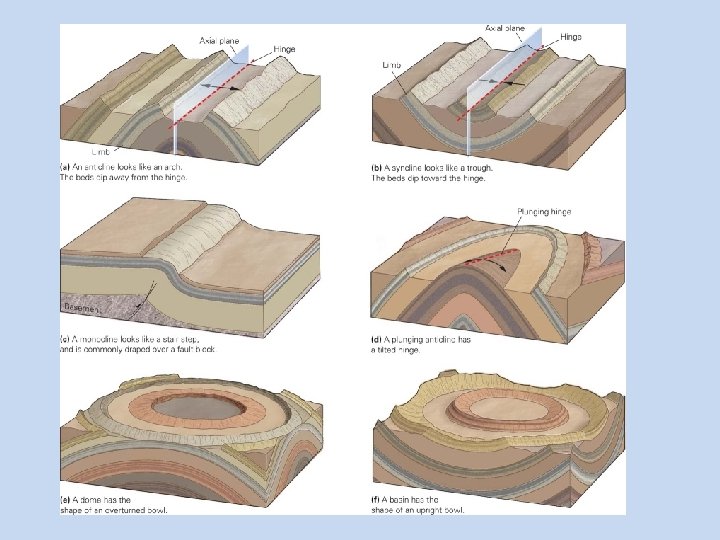

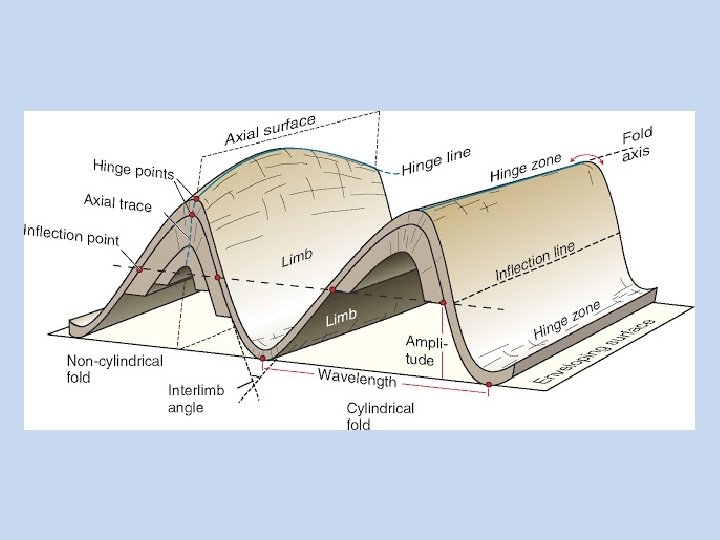

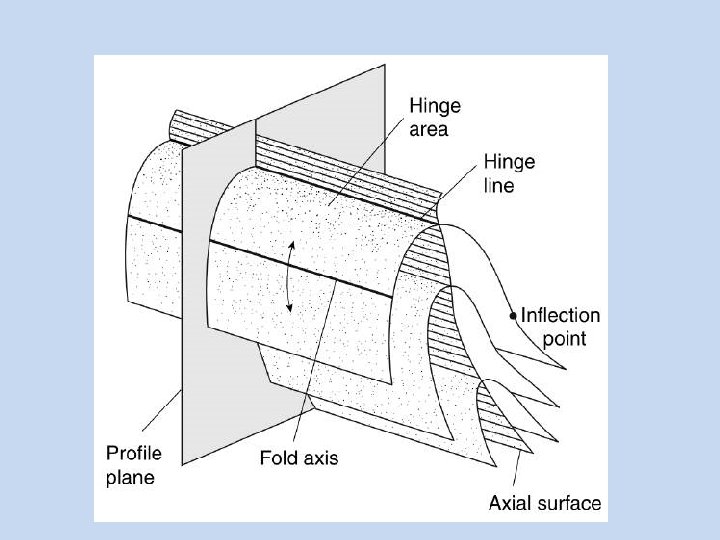

Morfologia delle pieghe (superficie singola piegata ) Gli elementi più importanti per descrivere una piega sono lo stile di una piega cioè l’’insieme delle caratteristiche geometriche e la grandezza della piega Linea di cerniera Linea di inflessione Asse Antiforme fianco ampiezza Piega cilindrica Semi-lunghezza d’onda Sinforme Da frazioni di millimetro a chilometri (micro-meso-macropieghe)

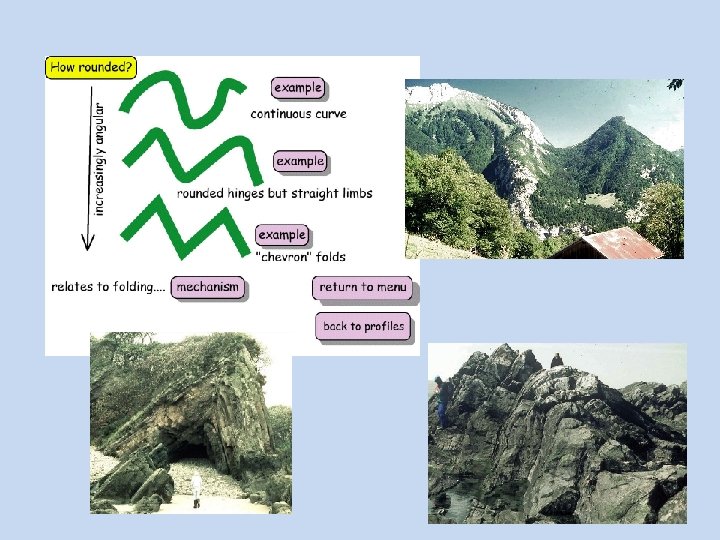

Forma delle pieghe a=angolo interfianchi Blanda (gentle) 180°<a<120° Aperta (open) 120°<a<70° Chiusa (close) 70°<a<30° Stretta (tight) 30°<a<0° Isoclinale (isoclinal) a=0° a forma Forme: A= a scatola (box fold) B= scatola-semiellisse C= semiellisse D= parabola E= seno-chevron F= chevron angolo interfianchi Punti di inflessione Analisi armonica visuale

Forma delle pieghe Il profilo reale di superficie piegata può essere assimilata ad una curva e per questo può essere intesa come sovrapposizione di armoniche (Serie di Fourier): F(x)=a 0+a 1 cos(x)+…ancos(x)+b 1 sin(x)+…bnsin(x)+… Attraverso l’analisi di Fourier del profilo reale delle pieghe si possono classificare in maniera più precisa rispetto al metodo visuale b 1=(y 1+√ 3 y 2+y 3)/3 b 3=(2 y 1 -y 3)/3

Analisi ampiezza-lunghezza d’onda 2 A Il rapporto tra l’ampiezza A e l. A semilunghezza d’onda W/2 dipende dalla litologia e dal tipo di piegamento

An open fold with a broad, rounded hinge developed in layers of sandstone and thin shales. Hartland Quay, SW England.

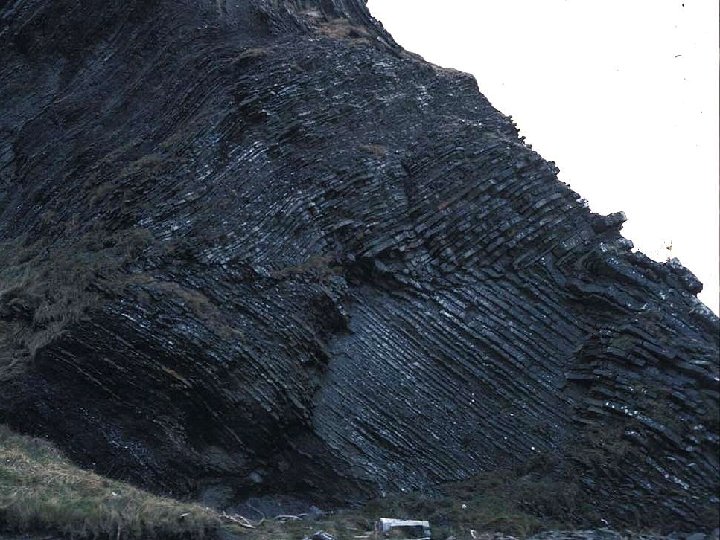

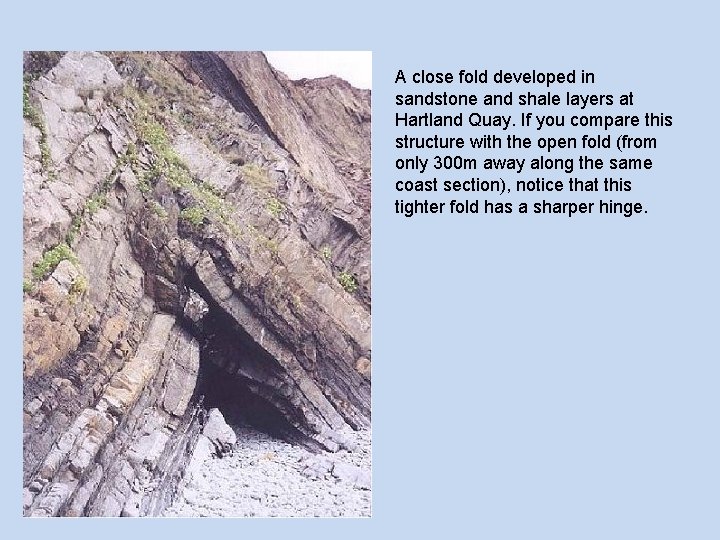

A close fold developed in sandstone and shale layers at Hartland Quay. If you compare this structure with the open fold (from only 300 m away along the same coast section), notice that this tighter fold has a sharper hinge.

A tight fold (the interlimb angle is about 30 degrees) developed in metamorphosed quartzite, Saas area, Switzerland. A single isoclinal fold (where the limbs are parallel) within a train of otherwise tight folds. Developed in metamorphosed calcshists and (green) metavolcanics. Syros island.

Morfologia delle pieghe (multistrato piegato) Dall’unione di più linee di cerniera si ottiene la superficie assiale (o piano assiale) Simmetria delle pieghe asse Piano assiale

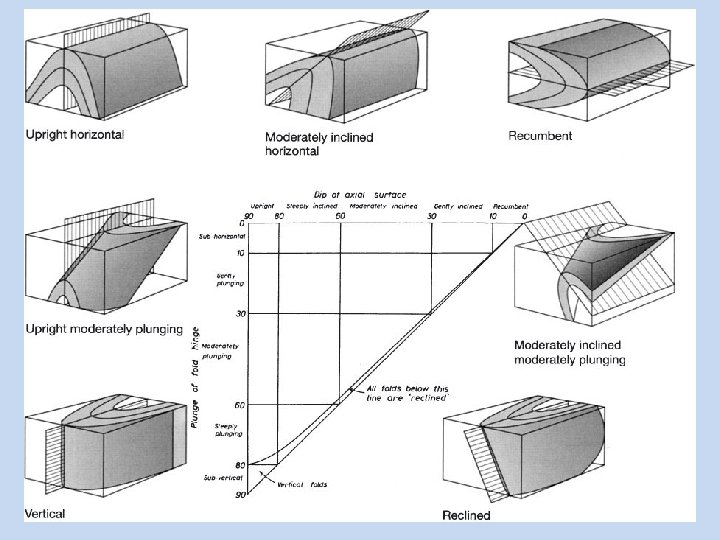

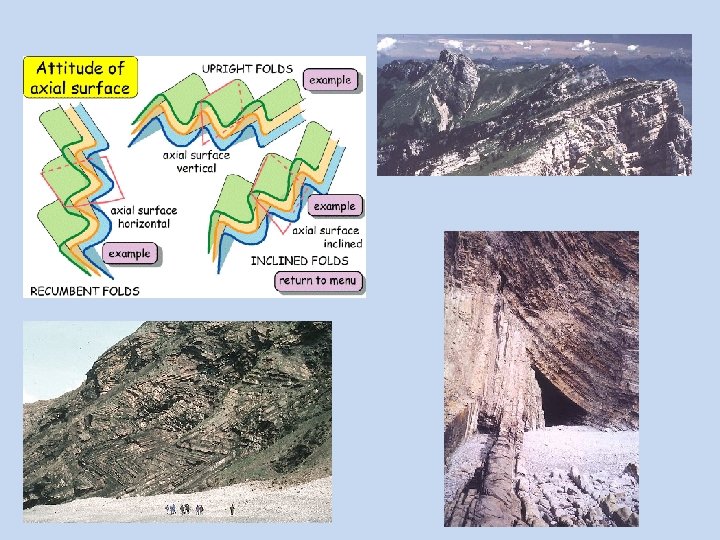

Classificazione di Fleuty Questa classificazione si basa sulle orientazioni spaziali dell’asse e del piano assiale Piano assiale Asse

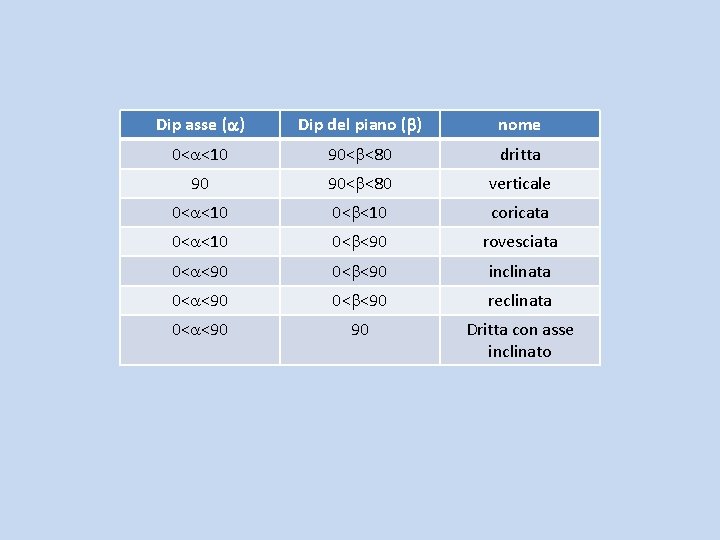

Dip asse (a) Dip del piano (b) nome 0<a<10 90<b<80 dritta 90 90<b<80 verticale 0<a<10 0<b<10 coricata 0<a<10 0<b<90 rovesciata 0<a<90 0<b<90 inclinata 0<a<90 0<b<90 reclinata 0<a<90 90 Dritta con asse inclinato

Simboli usati per le carte

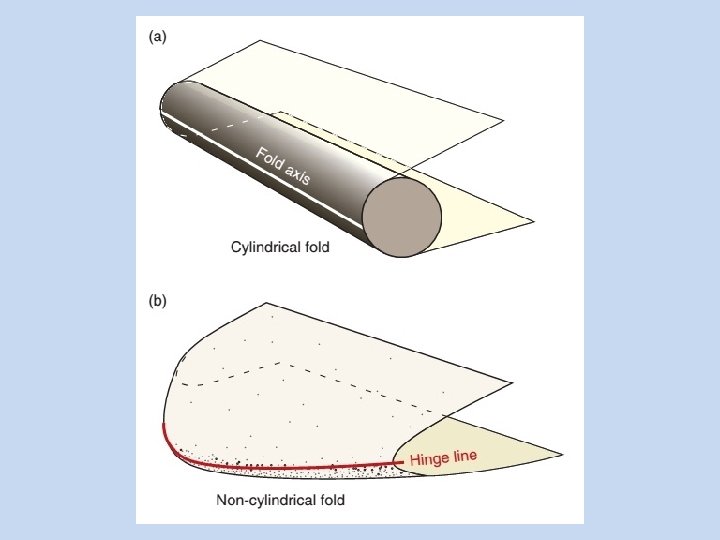

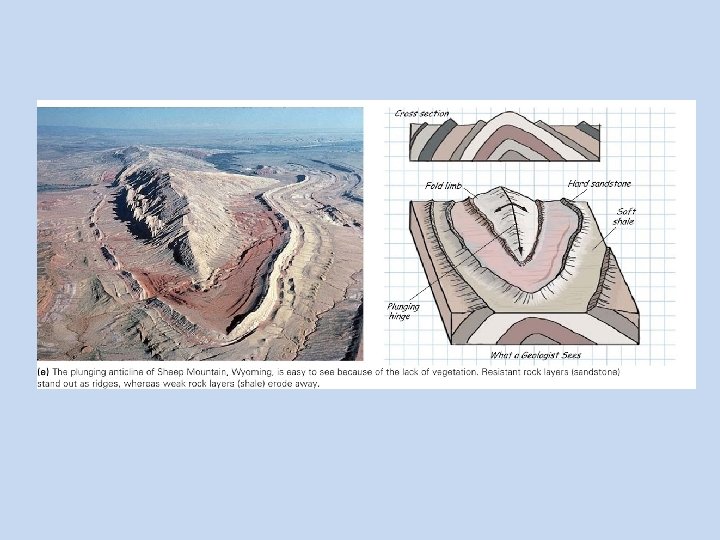

cilindriche non cilindriche

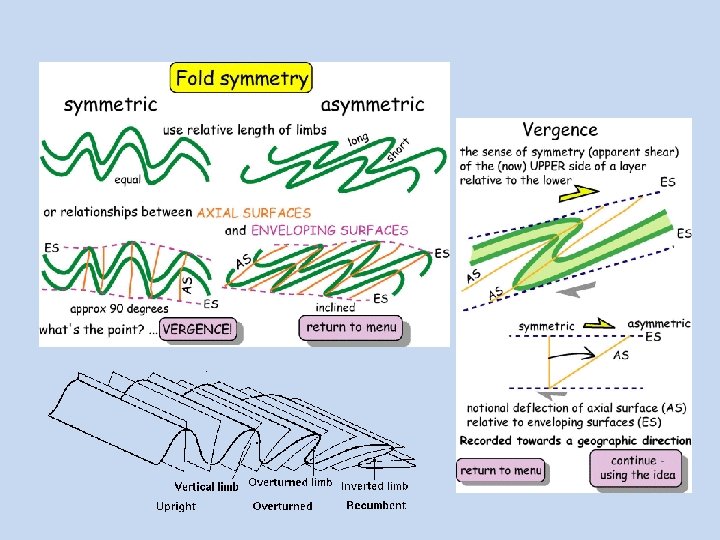

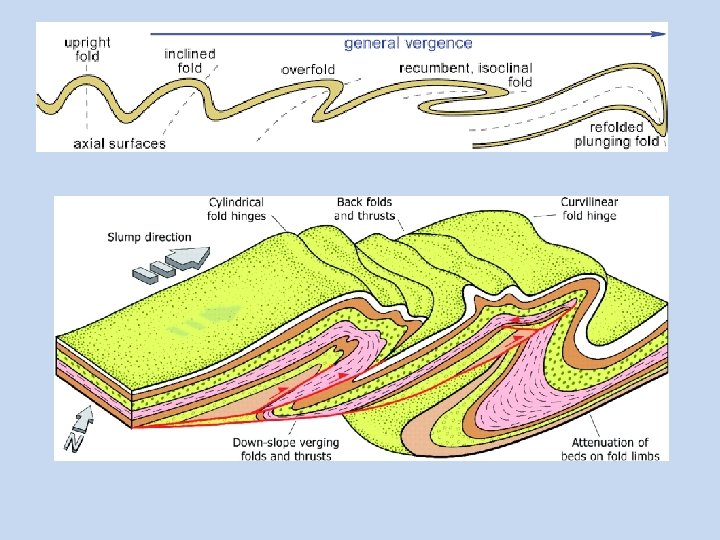

Fold Vergence East-vergent folds West-vergent folds

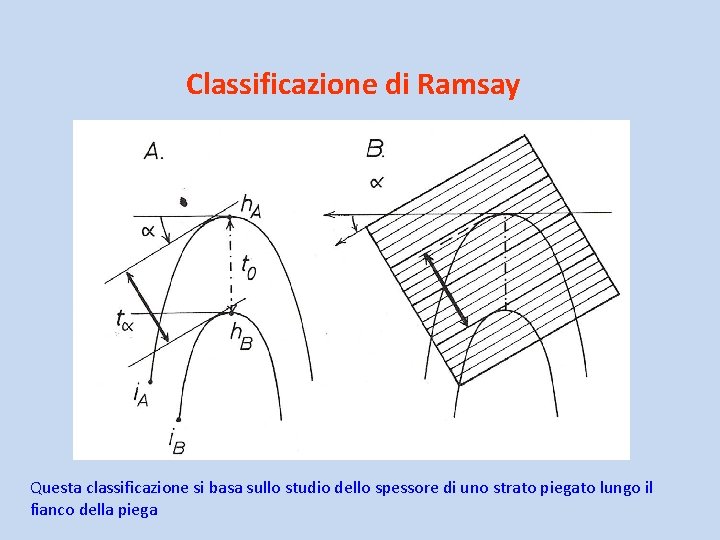

Classificazione di Ramsay Questa classificazione si basa sullo studio dello spessore di uno strato piegato lungo il fianco della piega

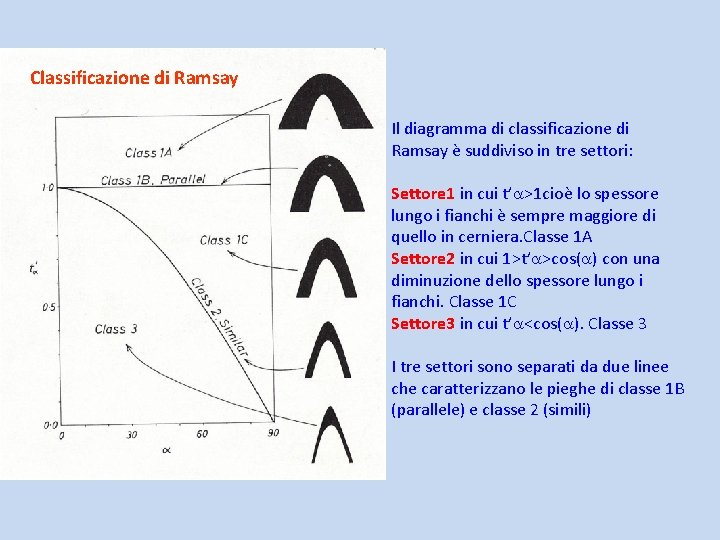

Classificazione di Ramsay Il diagramma di classificazione di Ramsay è suddiviso in tre settori: Settore 1 in cui t’a>1 cioè lo spessore lungo i fianchi è sempre maggiore di quello in cerniera. Classe 1 A Settore 2 in cui 1>t’a>cos(a) con una diminuzione dello spessore lungo i fianchi. Classe 1 C Settore 3 in cui t’a<cos(a). Classe 3 I tre settori sono separati da due linee che caratterizzano le pieghe di classe 1 B (parallele) e classe 2 (simili)

Classificazione di Ramsay: isogone Le isogone sono le rette che uniscono i punti lungo i fianchi della superficie esterna e interna con uguale inclinazione In base all’andamento delle isogone è possibile suddividere le pieghe in: Pieghe con isogone convergenti (Classi 1 A, 1 B e 1 C) Pieghe con isogone parallele (Classe 2, pieghe simili) Pieghe con isogone divergenti (Classe 3)

Classe 3 Classe 1 C-2 Classificazione di Ramsay: contrasto di competenza

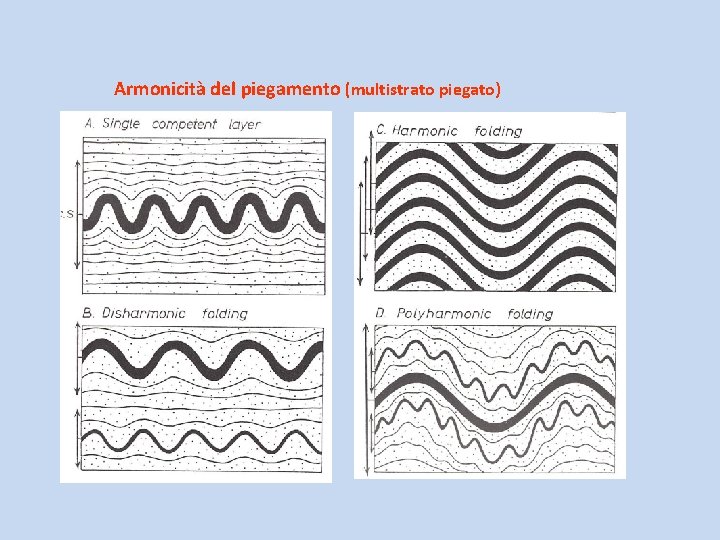

Armonicità del piegamento (multistrato piegato)

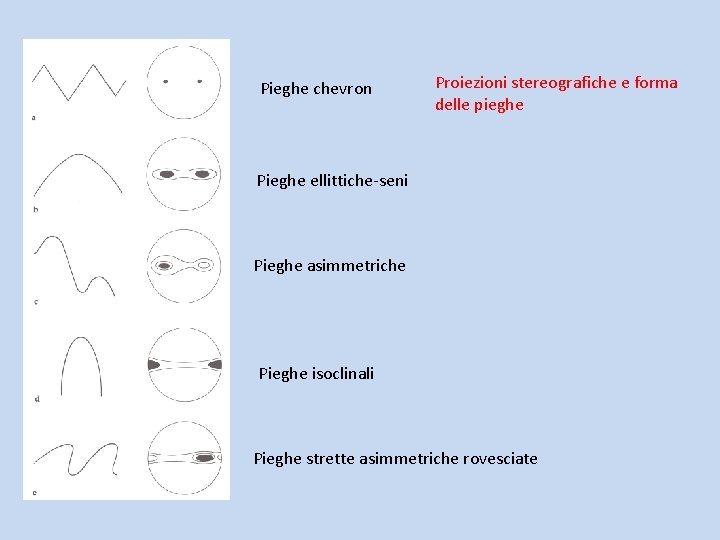

Pieghe chevron Proiezioni stereografiche e forma delle pieghe Pieghe ellittiche-seni Pieghe asimmetriche Pieghe isoclinali Pieghe strette asimmetriche rovesciate
