PIEC INDUKCYJNY H 300 Hitin Sp z o

PIEC INDUKCYJNY H 300 „Hitin” Sp. z o. o. ul. Szopienicka 62 C 40 – 432 Katowice Tel. /fax. : +48 (032) 353 41 31 www. hitin. pl

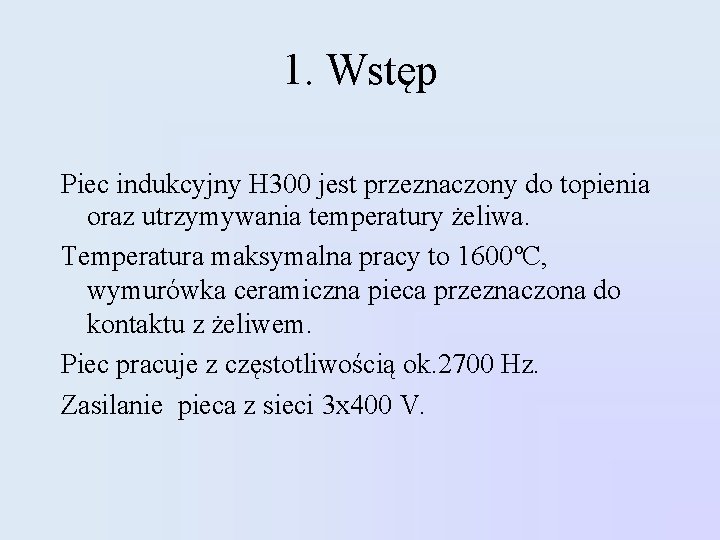

1. Wstęp Piec indukcyjny H 300 jest przeznaczony do topienia oraz utrzymywania temperatury żeliwa. Temperatura maksymalna pracy to 1600ºC, wymurówka ceramiczna pieca przeznaczona do kontaktu z żeliwem. Piec pracuje z częstotliwością ok. 2700 Hz. Zasilanie pieca z sieci 3 x 400 V.

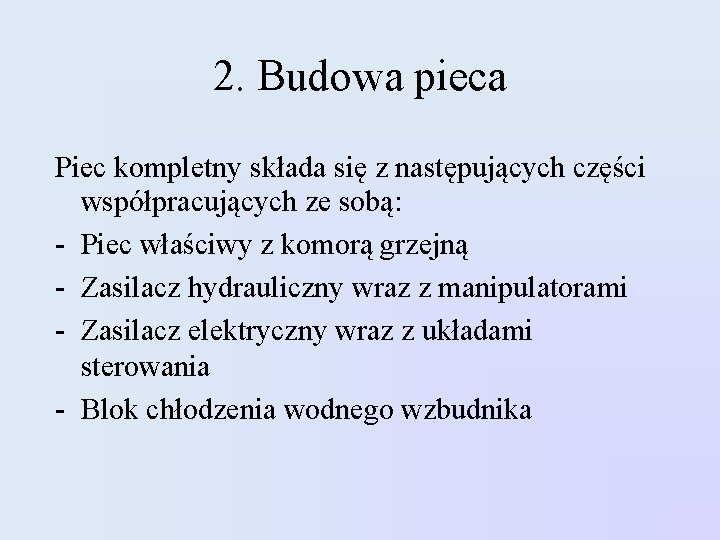

2. Budowa pieca Piec kompletny składa się z następujących części współpracujących ze sobą: - Piec właściwy z komorą grzejną - Zasilacz hydrauliczny wraz z manipulatorami - Zasilacz elektryczny wraz z układami sterowania - Blok chłodzenia wodnego wzbudnika

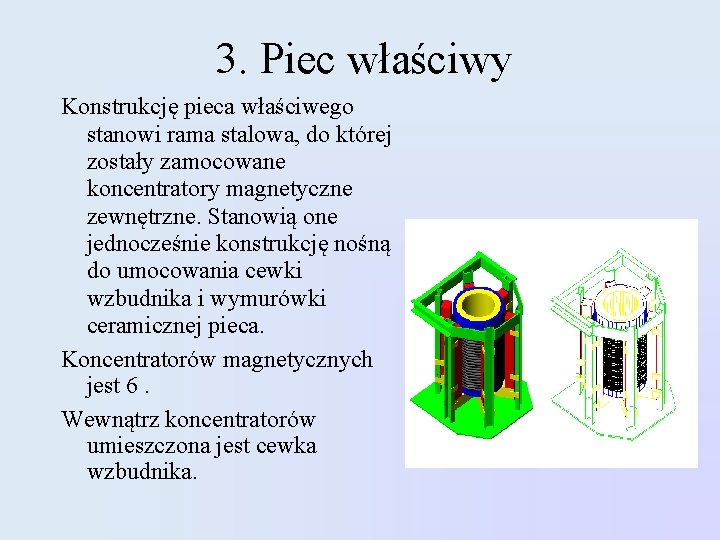

3. Piec właściwy Konstrukcję pieca właściwego stanowi rama stalowa, do której zostały zamocowane koncentratory magnetyczne zewnętrzne. Stanowią one jednocześnie konstrukcję nośną do umocowania cewki wzbudnika i wymurówki ceramicznej pieca. Koncentratorów magnetycznych jest 6. Wewnątrz koncentratorów umieszczona jest cewka wzbudnika.

• Cewka wzbudnika jest elementem nierozbieralnym, zalanym w warstwie ochronnej i nośnej z epidianu. Cewka wzbudnika jest chłodzona wodą, składa się z 2 do 5 niezależnie chłodzonych sekcji. Woda chłodząca doprowadzona jest 10 wężami. Zasilanie elektryczne jest doprowadzone do cewki złączem wysokoprądowym , rozłączalnym w czasie wychylania pieca. Napięcie zasilania wzbudnika wynosi ok 2000 V, prąd ok. 2000 A. • Wewnątrz wzbudnika, na podmurówce z cegły ogniotrwałej umieszczony jest wielowarstwowy tygiel topielny. Składa się on z następujących warstw: płótno szklane, mika, izolacja z kaolinu (właściwa izolacja cieplna), wymurówka ogniotrwała ubijana. Wymurówka ogniotrwała jest elementem wymiennym w czasie eksploatacji.

W piecu właściwym umieszczone są następujące czujniki: • Czujnik przegrzania wody chłodzącej • Czujnik nastawny przegrzania wody chłodzącej • Czujnik wychylenia pieca • Czujniki te uniemożliwiają załączenie zasilania wzbudnika gdy woda jest przegrzana lub piec jest wychylony

4. Działanie pieca • Piec indukcyjny wykorzystuje do ogrzewania wsadu zjawisko nagrzewania się materiału pod wpływem przepływu prądu. Wzbudnik pieca stanowi uzwojenie pierwotne transformatora. Koncentratory magnetyczne zewnętrzne tworzą rdzeń transformatora. Materiał znajdujący się w piecu tworzy uzwojenie wtórne transformatora – jest ono zwarte. Przepływ prądu elektrycznego w uzwojeniu pierwotnym – wzbudniku, powoduje przepływ prądu w materiale wsadowym – uzwojeniu wtórnym.

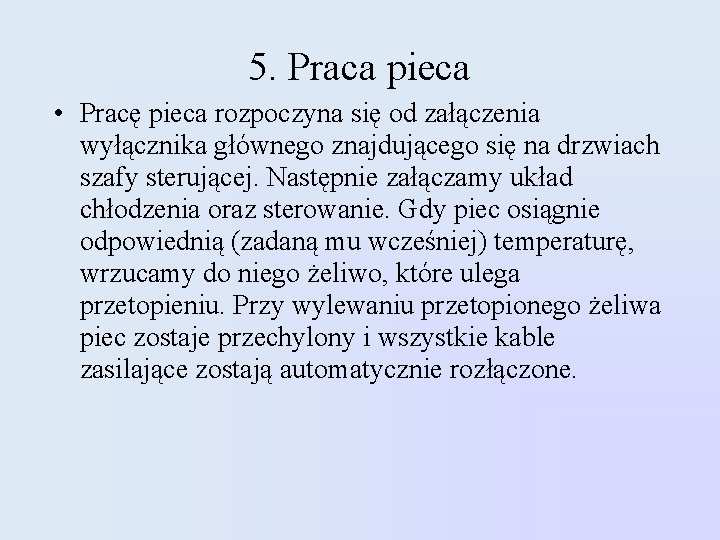

5. Praca pieca • Pracę pieca rozpoczyna się od załączenia wyłącznika głównego znajdującego się na drzwiach szafy sterującej. Następnie załączamy układ chłodzenia oraz sterowanie. Gdy piec osiągnie odpowiednią (zadaną mu wcześniej) temperaturę, wrzucamy do niego żeliwo, które ulega przetopieniu. Przy wylewaniu przetopionego żeliwa piec zostaje przechylony i wszystkie kable zasilające zostają automatycznie rozłączone.

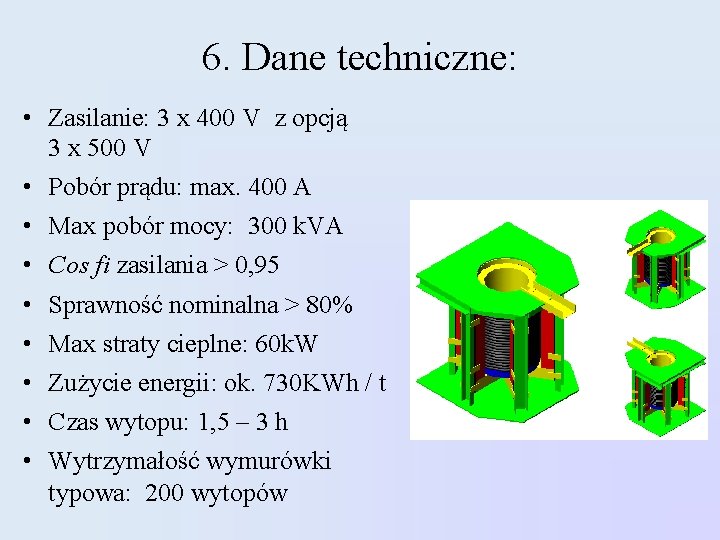

6. Dane techniczne: • Zasilanie: 3 x 400 V z opcją 3 x 500 V • Pobór prądu: max. 400 A • Max pobór mocy: 300 k. VA • Cos fi zasilania > 0, 95 • Sprawność nominalna > 80% • Max straty cieplne: 60 k. W • Zużycie energii: ok. 730 KWh / t • Czas wytopu: 1, 5 – 3 h • Wytrzymałość wymurówki typowa: 200 wytopów

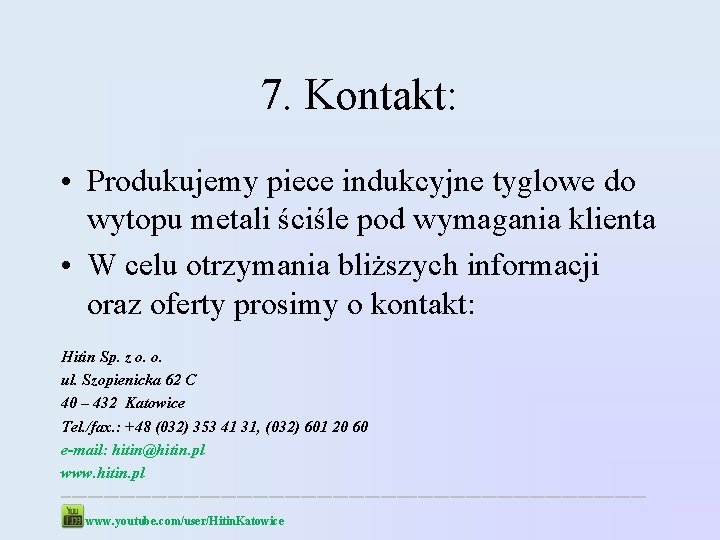

7. Kontakt: • Produkujemy piece indukcyjne tyglowe do wytopu metali ściśle pod wymagania klienta • W celu otrzymania bliższych informacji oraz oferty prosimy o kontakt: Hitin Sp. z o. o. ul. Szopienicka 62 C 40 – 432 Katowice Tel. /fax. : +48 (032) 353 41 31, (032) 601 20 60 e-mail: hitin@hitin. pl www. hitin. pl -------------------------------------------------------www. youtube. com/user/Hitin. Katowice
