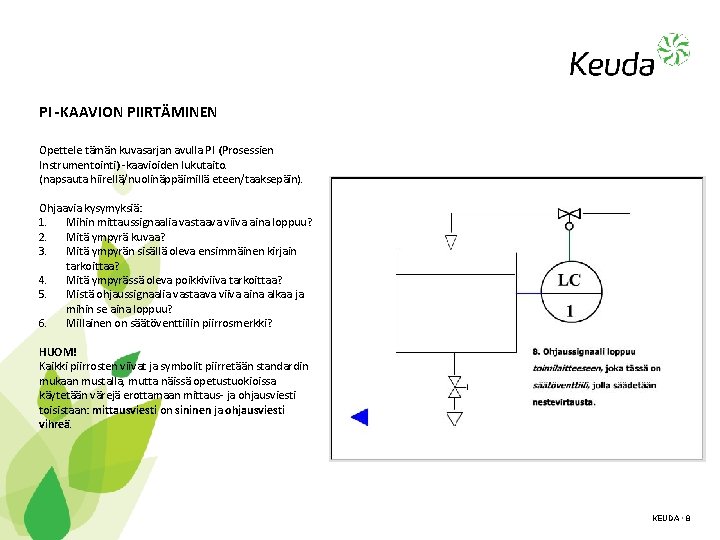

PI -KAAVION PIIRTÄMINEN / LF Opettele tämän kuvasarjan avulla PI (Prosessien Instrumentointi) -kaavioiden lukutaito. (napsauta hiirellä/nuolinäppäimillä eteen/taaksepäin). Ohjaavia kysymyksiä: 1. Mihin mittaussignaalia vastaava viiva aina loppuu? 2. Mitä ympyrä kuvaa? 3. Mitä ympyrän sisällä oleva ensimmäinen kirjain tarkoittaa? 4. Mitä ympyrässä oleva poikkiviiva tarkoittaa? 5. Mistä ohjaussignaalia vastaava viiva aina alkaa ja mihin se aina loppuu? 6. Millainen on säätöventtiilin piirrosmerkki? HUOM! Kaikki piirrosten viivat ja symbolit piirretään standardin mukaan mustalla, mutta näissä opetustuokioissa käytetään värejä erottamaan mittaus- ja ohjausviesti toisistaan: mittausviesti on sininen ja ohjausviesti vihreä. KEUDA • 1
