PHYSIQUE APPLIQUEE Runion des 5 et 7 juin

PHYSIQUE APPLIQUEE Réunion des 5 et 7 juin 2007: Programmes premières STI groupe de travail « condensateur »

OBJECTIF REFLECHIR ECHANGER MODELISATION CONDENSATEUR ØSource de courant sinusoïdal ØSource de courant continu

Modélisation condensateur? Courant sinusoïdal Courant constant I = CωU Et φ= - 90° Capacité C Stockage Énergie ½ CU 2

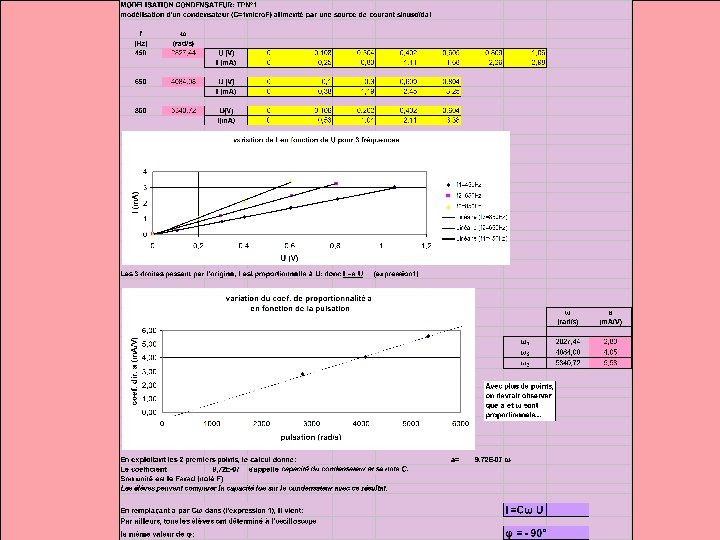

TP N° 1 I = CωU Et Courant sinusoïdal i(t) R scope AC Y 1 A u(t) AC C V scope GBF φ= - 90° Y 2 r Générateur de courant sinusoïdal Exemple de valeurs: C=1 micro. F ; R=2 kΩ; r=47Ω//47Ω; domaine fréquences: { 450 Hz; 850 Hz }

TP N° 2 Courant I constant Q=CU DC I A R A Z Générateur de courant constant (si possible réglable) u(t) C DC V Chronomètre Exemple de valeurs: C=2200 micro. F; I de l’ordre de 0, 1 m. A.

MODELISATION CONDENSATEUR: TPN° 2 CHARGE D'UN CONDENSATEUR A COURANT CONSTANT EXPERIMENTATION: I 1 mesure de U mesure de t calcul de Q=It I 2 mesure de U mesure de t calcul de Q=It I 3 mesure de U mesure de t calcul de Q=It pour I 1, I 2, I 3 points alignés Q EXPLOITATION N° 1 0 C= U Calcul de ΔU 1/Δt I 1 Calcul de ΔU 2/Δt I 2 I 3 0 Q U EXPLOITATION N° 2 U Le coefficient de proportionnalité s'appelle la capacité C du condensateur unité: Farad t Calcul de ΔU 3Δt Montrer que I = C ΔU/Δt

PREREQUIS Connaissances scientifiques et savoir faire théoriques : Grandeur sinusoïdale (période, fréquence, pulsation, différence de phase) Valeur efficace d’une grandeur sinusoïdale Fonction linéaire, coefficient directeur (dans ce cas identique au coefficient de proportionnalité) Quantité d’électricité Q (charge électrique). Savoir-faire expérimentaux : Mesurer la valeur efficace d’une tension et d’une intensité sinusoïdales Utiliser un GBF en régime sinusoïdal Utiliser un oscilloscope « 2 voies » avec visualisation de l’image d’une intensité Utiliser un tableur.

ET L’ENERGIE ALORS ?

E=½ 2 CU
