Physical Layer Physical Layer Merupakan lapisan terbawah dari
Physical Layer
Physical Layer Merupakan lapisan terbawah dari OSI. Lapisan ini bertanggung jawab terhadap masalah pemindahan data dari hardware satu ke hardware lain. l Lapisan ini mendefinisikan tentang media penghantar, jenis konektor, serta aturan pensinyalan l Beberapa Media yang dipakai di jaringan : l l Tembaga Coaxial l Twisted Pair l Fiber Optik l Wireless l isbat@eepis-its. edu Electronic Engineering Polytechnic Institut of Surabaya – ITS Kampus ITS Sukolilo 60111
Media Berdasarkan Kecepatan l 10 Mbps (10 Megabit per detik) l l l Coaxial l l 10 Base 2 10 Base 5 l 10 Base. T Twsited Pair 100 Mbps l l l 100 Base. TX 100 Base. FX 1000 Mbps l l 1000 Base. CX 1000 Base. SX 1000 Base. LX 1000 Base. T isbat@eepis-its. edu Electronic Engineering Polytechnic Institut of Surabaya – ITS Kampus ITS Sukolilo 60111

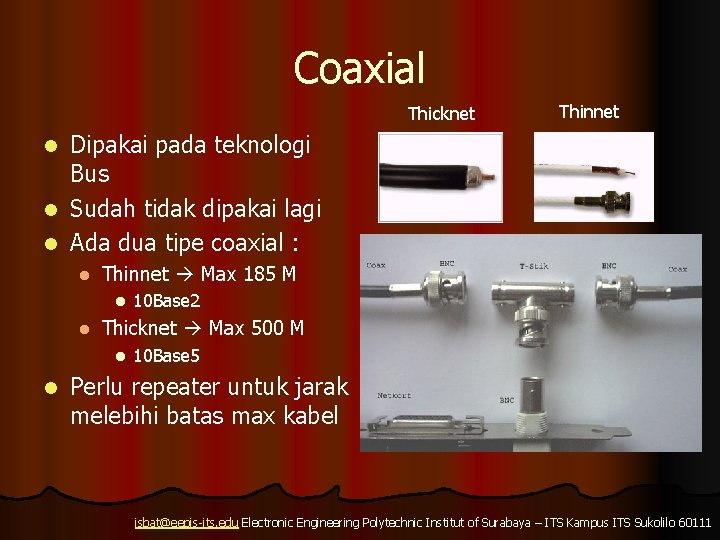

Coaxial Thicknet Thinnet Dipakai pada teknologi Bus l Sudah tidak dipakai lagi l Ada dua tipe coaxial : l l Thinnet Max 185 M l l Thicknet Max 500 M l l 10 Base 2 10 Base 5 Perlu repeater untuk jarak melebihi batas max kabel isbat@eepis-its. edu Electronic Engineering Polytechnic Institut of Surabaya – ITS Kampus ITS Sukolilo 60111

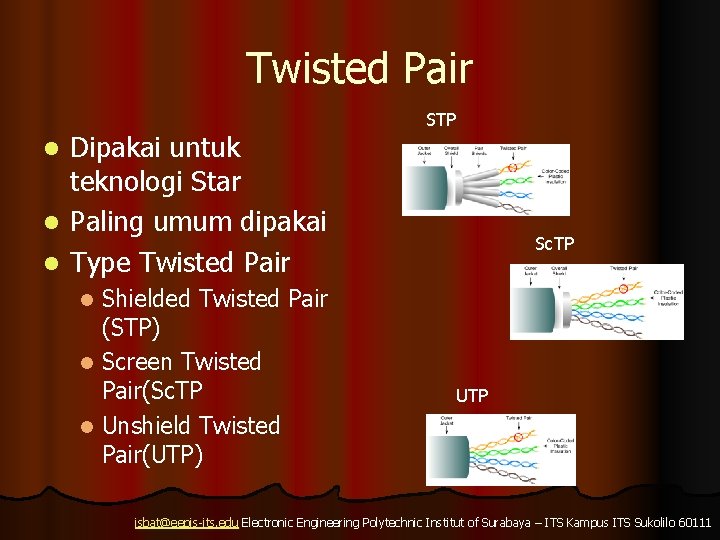

Twisted Pair l l l Dipakai untuk teknologi Star Paling umum dipakai Type Twisted Pair Shielded Twisted Pair (STP) l Screen Twisted Pair(Sc. TP l Unshield Twisted Pair(UTP) STP Sc. TP l UTP isbat@eepis-its. edu Electronic Engineering Polytechnic Institut of Surabaya – ITS Kampus ITS Sukolilo 60111
Kabel UTP l 10 Mbps (10 Megabit per detik) l 10 Base. T l 100 Mbps l 100 Base. TX l 1000 Mbps l 1000 Base. T isbat@eepis-its. edu Electronic Engineering Polytechnic Institut of Surabaya – ITS Kampus ITS Sukolilo 60111

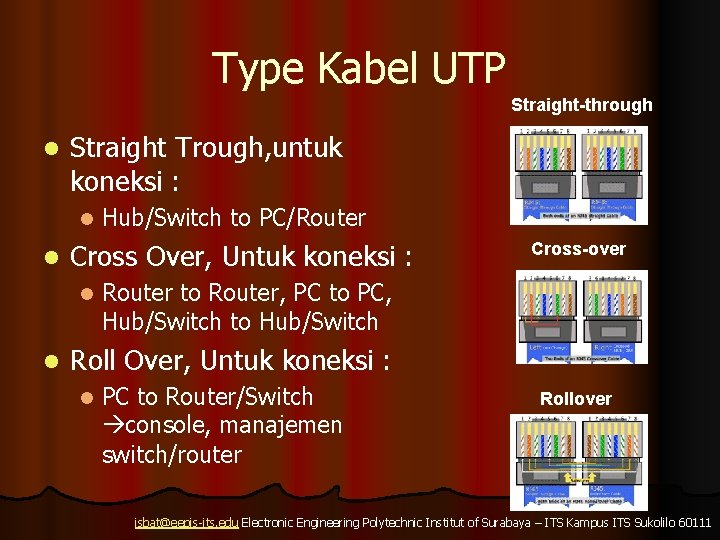

Type Kabel UTP Straight-through l Straight Trough, untuk koneksi : l l Cross Over, Untuk koneksi : l l Hub/Switch to PC/Router Cross-over Router to Router, PC to PC, Hub/Switch to Hub/Switch Roll Over, Untuk koneksi : l PC to Router/Switch console, manajemen switch/router Rollover isbat@eepis-its. edu Electronic Engineering Polytechnic Institut of Surabaya – ITS Kampus ITS Sukolilo 60111

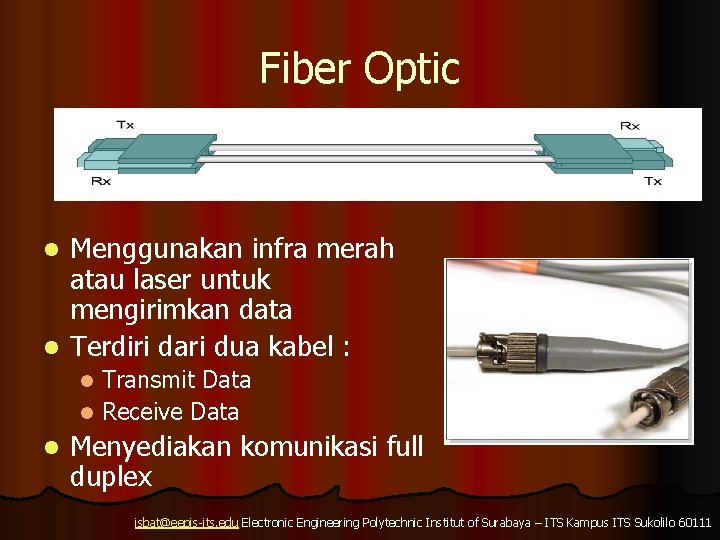

Fiber Optic Menggunakan infra merah atau laser untuk mengirimkan data l Terdiri dari dua kabel : l Transmit Data l Receive Data l l Menyediakan komunikasi full duplex isbat@eepis-its. edu Electronic Engineering Polytechnic Institut of Surabaya – ITS Kampus ITS Sukolilo 60111
Wireless isbat@eepis-its. edu Electronic Engineering Polytechnic Institut of Surabaya – ITS Kampus ITS Sukolilo 60111
l Bandwidth Kapasitas sarana untuk membawa data digambarkan sebagai bandwidth data mentah dari media. bandwidth Digital mengukur jumlah informasi yang dapat mengalir dari satu tempat ke tempat lain dalam jumlah waktu tertentu. Bandwidth biasanya diukur dalam kilobit per detik (kbps) atau megabits per detik (Mbps). isbat@eepis-its. edu Electronic Engineering Polytechnic Institut of Surabaya – ITS Kampus ITS Sukolilo 60111
l Throughput adalah ukuran dari transfer bit di media selama jangka waktu tertentu. Karena sejumlah faktor, throughput biasanya tidak sesuai dengan bandwidth yang ditentukan dalam implementasi lapisan Fisik seperti Ethernet. Banyak faktor yang mempengaruhi throughput. Diantara faktor-faktor tersebut jumlah lalu lintas, jenis lalu lintas, dan jumlah perangkat jaringan ditemui pada jaringan yang diukur. Dalam topologi multi-access seperti Ethernet, node bersaing untuk akses media dan penggunaannya. Oleh karena itu, throughput masing node terdegradasi penggunaan media meningkat. Dalam internetwork atau jaringan dengan beberapa segmen, throughput tidak bisa lebih cepat dari link paling lambat path dari sumber ke tujuan. Bahkan jika semua atau sebagian besar segmen memiliki bandwidth yang tinggi, itu hanya akan mengambil satu segmen dalam jalur dengan throughput yang rendah untuk menciptakan hambatan ke throughput seluruh jaringan. isbat@eepis-its. edu Electronic Engineering Polytechnic Institut of Surabaya – ITS Kampus ITS Sukolilo 60111
l Goodput Sebuah pengukuran ketiga telah diciptakan untuk mengukur transfer data yang dapat digunakan. mengukur itu dikenal sebagai goodput. Goodput adalah ukuran data yang ditransfer yang dapat digunakan selama jangka waktu tertentu, dan karena itu ukuran yang paling menarik bagi pengguna jaringan. Seperti ditunjukkan dalam gambar, goodput mengukur efektif transfer data pengguna antara entitas lapisan aplikasi, seperti antara proses sumber web server dan web browser perangkat tujuan. Tidak seperti throughput, yang mengukur transfer bit dan bukan transfer data yang dapat digunakan, account goodput untuk bit dikhususkan untuk overhead protokol. Goodput adalah throughput trafik overhead minus untuk sesi penetapan, pengakuan, dan enkapsulasi. Sebagai contoh, mempertimbangkan dua host pada LAN memindahkan file. Bandwidth dari LAN adalah 100 Mbps. Karena berbagi dan media overhead melalui menempatkan antara komputer hanya 60 Mbps. Dengan overhead dari proses enkapsulasi TCP / IP stack, tingkat sebenarnya dari data yang diterima oleh komputer tujuan, goodput, hanya 40 Mbps. isbat@eepis-its. edu Electronic Engineering Polytechnic Institut of Surabaya – ITS Kampus ITS Sukolilo 60111
