Photon is our Business APD Vbias Vbd photon

Photon is our Business ■　 ガイガーモードAPDと クエンチング抵抗 Vbias ( ＞ Vbd ) photon I quenching resistor Liner Geiger -mode quenching ON discharge Geiger-mode APD OFF Vbd HAMAMATSU charge Vbias V 　Solid State Div.

Photon is our Business ■ News Release （10/26） HAMAMATSU 　Solid State Div.

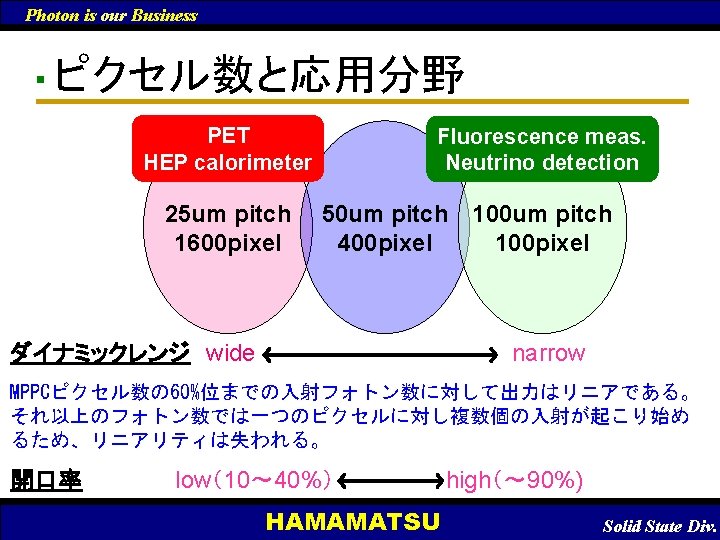

Photon is our Business ■　 MPPCのラインナップ • Active-area : 1 mm□ – 1600 pixel-type （S 10362 -11 -025 U, C） • 25 um pixel pitch, 　40 x 40 pixel – 400 pixel-type （S 10362 -11 -050 U, C） • 50 um pixel pitch, 　20 x 20 pixel – 100 pixel-type （S 10362 -11 -100 U, C） • 100 um pixel pitch, 10 x 10 pixel HAMAMATSU 　Solid State Div.

Photon is our Business ■ MPPC仕様（1 mm□） 1600 HAMAMATSU 400 100 　Solid State Div.

Photon is our Business ■ ゲインのバイアス依存性 HAMAMATSU 　Solid State Div.

Photon is our Business ■ ゲインの温度依存性 HAMAMATSU 　Solid State Div.

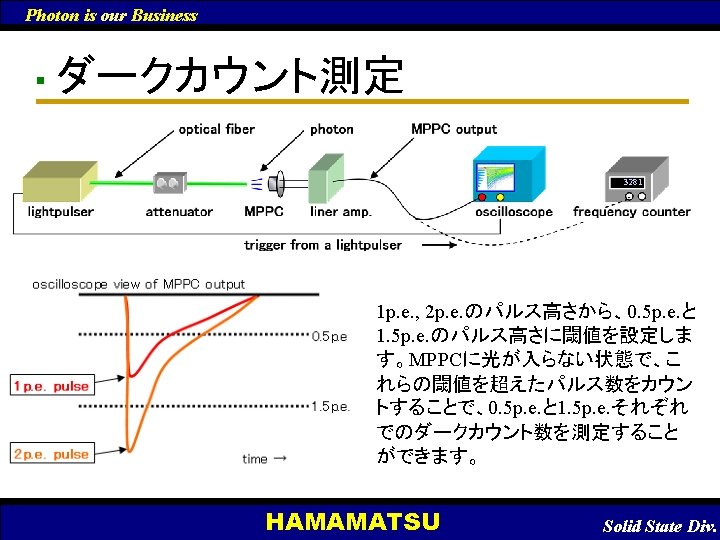

Photon is our Business ■ ダークカウントのバイアス依存性 ● : 0. 5 p. e. thr. ▲ : 1. 5 p. e. thr. HAMAMATSU 　Solid State Div.

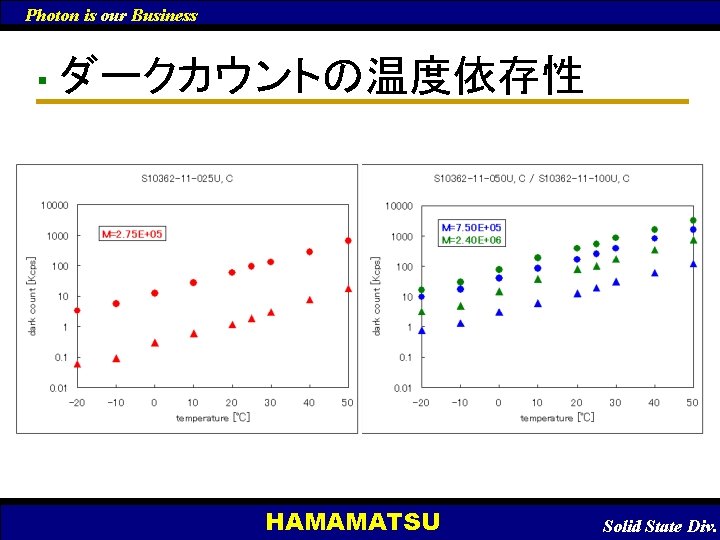

Photon is our Business ■ ダークカウントの温度依存性 HAMAMATSU 　Solid State Div.

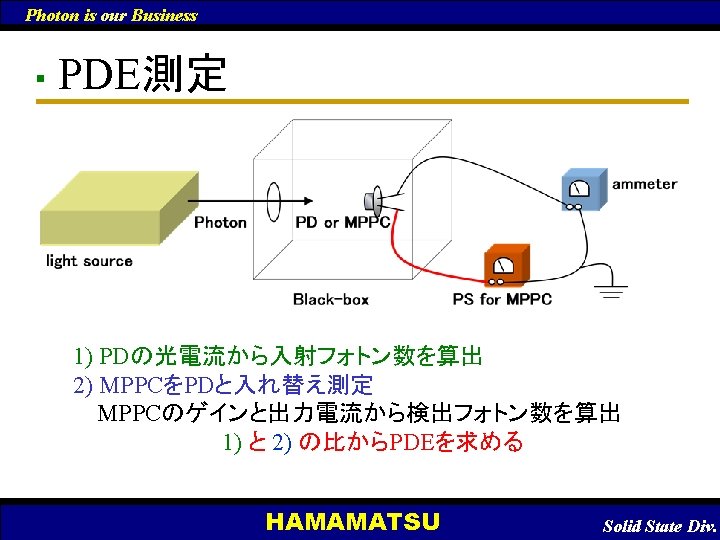

Photon is our Business Photon Detection Efficiency（PDE） ■　 PDE は次式から導かれます PDE = Q. E. x Fgeo x アバランシェ確率 Q. E. : Quantum Efficiency （量子効率） Fgeo : 開口率 = S (active area) / S(total) HAMAMATSU 　Solid State Div.

Photon is our Business ■ PDE 100 pixel type 400 pixel type 1600 pixel type ※λ=400 nm, including the cross-talk and after pulse HAMAMATSU 　Solid State Div.

Photon is our Business ■ Time Transition Spread （T. T. S. ）測定 ～MPPCの時間分解能測定～ HAMAMATSU 　Solid State Div.

Photon is our Business ■ MPPCの将来計画 • クロストークの低減 • 大面積化 – 3 mm□　active area • 50 um pitch, 3600 pixel type • 100 um pitch, 900 pixel type • 検査データの充実 – エネルギー分解能 HAMAMATSU 　Solid State Div.

Photon is our Business ■ MPPCの将来計画 HAMAMATSU 　Solid State Div.

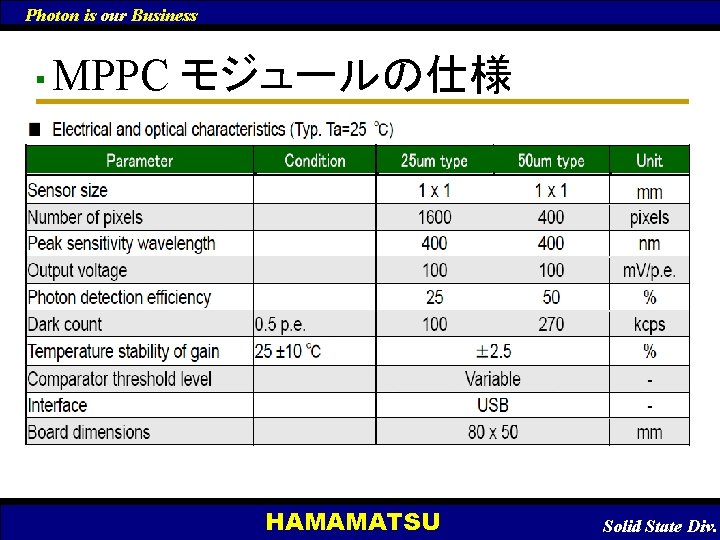

Photon is our Business ■ MPPC モジュールの仕様 HAMAMATSU 　Solid State Div.

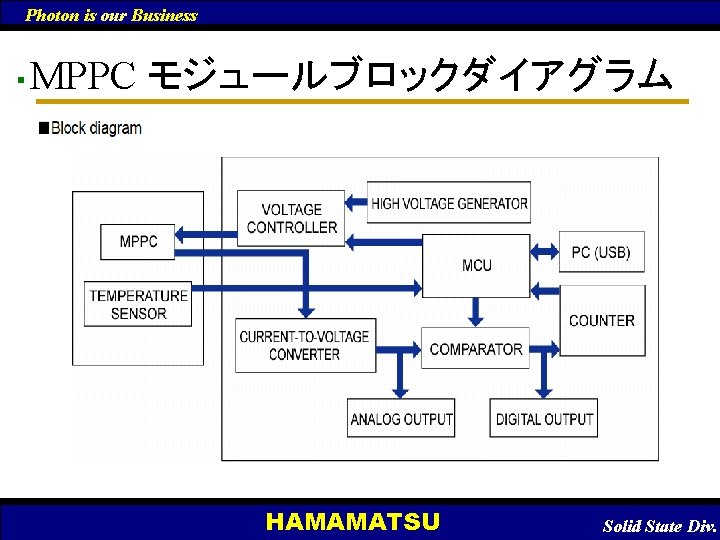

Photon is our Business ■ MPPC モジュールブロックダイアグラム HAMAMATSU 　Solid State Div.
