TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì 1. Công dụng: Cầu chì là thiết bị bảo vệ an toàn cho các đồ dùng điện, mạch điện khi xảy ra sự cố ngắn mạch hoặc quá tải Hãy quan sát mạch điện sau: Khi xảy ra sự cố ( ngắn mạch hoặc quá tải) CC Đ K Cầu chì Công như Vậy, tắc thếcầu vànào đèn chì khi có cósự bị công cố hư ngắn dụng hỏng mạch gì không ? xảy ? ra ?

Ngắn mạch (hay đoản mạch ): là một loại sự cố xảy ra trong hệ thống điện do hiện tượng chạm chập giữa các pha không thuộc chế độ làm việc bình thường. VD: Chạm chập giữa dây pha và dây trung tính hoặc giữa dây pha với dây nối đất Quá tải: là hiện tượng dòng nguồn tăng đột biến khi sử dụng các thiết bị điện, đồ dùng điện với số lượng nhiều hơn bình thường hoặc có công suất lớn hơn công suất nguồn

ĐIỂM CHUNG Điểm chung của hai sự cố trên: -I tăng cực đại ( do R =0) Q tăng theo. Dòng tức thời rất lớn so với dòng định mức nên các phần tử có dòng tức thời đi qua nóng quá mức cho phép dù với thời gian rất ngắn. -U giảm nhanh hoặc mất đối xứng, ảnh hưởng xấu đến phụ tải.

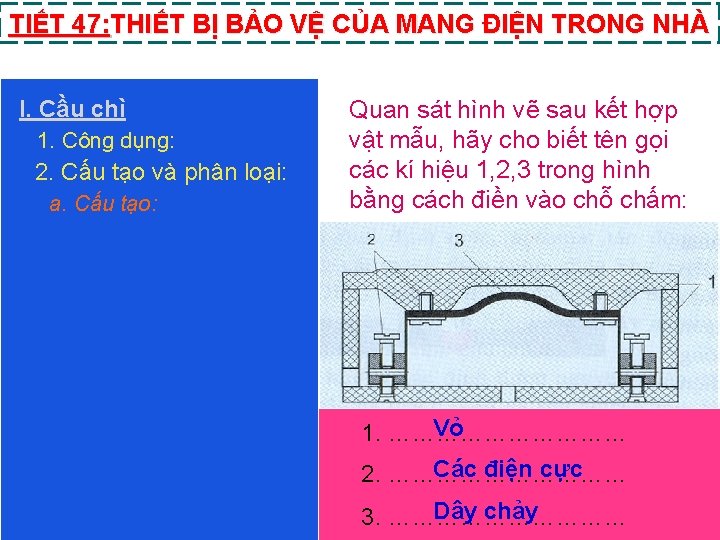

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì 1. Công dụng: 2. Cấu tạo và phân loại: a. Cấu tạo: Quan sát hình vẽ sau kết hợp vật mẫu, hãy cho biết tên gọi Khi xảy ra sự 1, 2, 3 cố ( ngắn các kí hiệu trongmạch hìnhhoặc quá tải) bằng cách điền vào chỗ chấm: Vỏ 1. …………… Các điện cực 2. …………… Dây chảy 3. ……………

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì 1. Công dụng: 2. Cấu tạo và phân loại: a. Cấu tạo: Khi xảy ra sự cố ( ngắn mạch hoặc quá tải) BÀI TẬP THẢO LUẬN NHÓM

Hoàn thành bảng sau TÊN GỌI 1. Vỏ VẬT LIỆU 2. Các điện cực 3. Dây chảy THỜI GIAN THẢO LUẬN 2 PHÚT CÔNG DỤNG

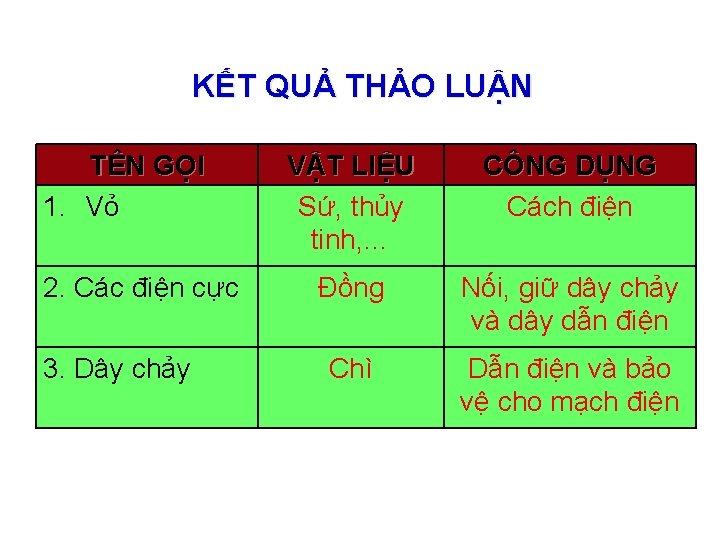

KẾT QUẢ THẢO LUẬN TÊN GỌI 1. Vỏ 2. Các điện cực 3. Dây chảy VẬT LIỆU Sứ, thủy tinh, … CÔNG DỤNG Cách điện Đồng Nối, giữ dây chảy và dây dẫn điện Chì Dẫn điện và bảo vệ cho mạch điện

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì 1. Công dụng: 2. Cấu tạo và phân loại: a. Cấu tạo: Hãy cho biết tên gọi các loại cầu Khi xảy ra sự cố ( ngắn mạch hoặc chì trong hình vẽ bên dưới? quá tải) Gồm 3 phần: vỏ, các điện cực và dây chảy b. Phân loại: Cầu chì có các loại: cầu chì hộp, cầu chì ống, cầu chì nút, …. Cầu chì gồm những bộ phận nào?

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì 1. Công dụng: 2. Cấu tạo và phân loại: a. Cấu tạo: b. Phân loại: 3. Nguyên lí làm việc: Khi xảy ra sự cố ( ngắn mạch hoặc quá tải)

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì 1. Công dụng: 2. Cấu tạo và phân loại: a. Cấu tạo: b. Phân loại: QUÁ CỦA CẦU CHÌ Khi. TRÌNH xảy ra LÀM sự cốVIỆC ( ngắn mạch hoặc quá tải) 3. Nguyên lí làm việc: Dòng điện (I) Khi dòng điện I tăng lên quá giá trị định mức thì dây chảy cầu chì có hiện tượng gì? Vì sao?

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì 1. Công dụng: 2. Cấu tạo và phân loại: a. Cấu tạo: b. Phân loại: QUÁ CỦA CẦU CHÌ Khi. TRÌNH xảy ra LÀM sự cốVIỆC ( ngắn mạch hoặc quá tải) 3. Nguyên lí làm việc: Trong cầu chì, bộ phận nào là quan Hoàn trọng thànhnhất? bài tập sau đây: Vì sao?

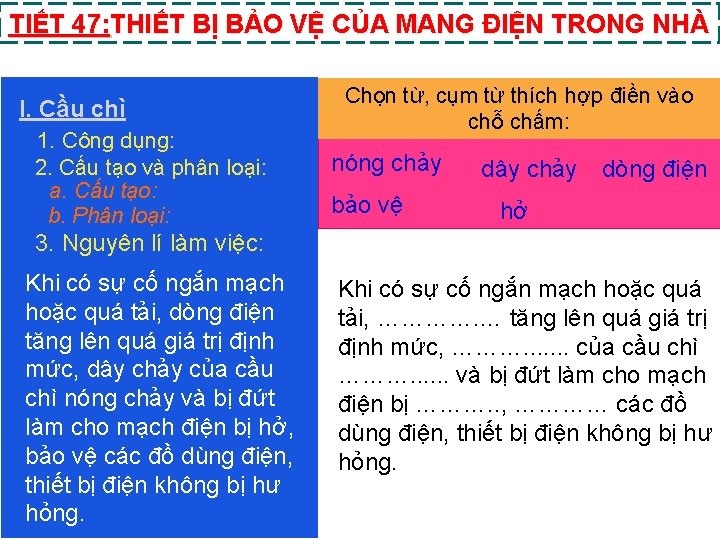

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì 1. Công dụng: 2. Cấu tạo và phân loại: a. Cấu tạo: b. Phân loại: Chọn từ, cụm từ thích hợp điền vào chỗ chấm: nóng Khi chảy xảy ra sựdây cố ( chảy ngắn mạch hoặc dòng điện bảo vệ quá tải) hở 3. Nguyên lí làm việc: Khi có sự cố ngắn mạch hoặc quá tải, dòng điện tăng lên quá giá trị định mức, dây chảy của cầu chì nóng chảy và bị đứt làm cho mạch điện bị hở, bảo vệ các đồ dùng điện, thiết bị điện không bị hư hỏng. Khi có sự cố ngắn mạch hoặc quá tải, …………. … tăng lên quá giá trị định mức, ………. . . . của cầu chì ………. . . và bị đứt làm cho mạch điện bị ………. . , ………… các đồ dùng điện, thiết bị điện không bị hư hỏng.

Giá trị định mức của dây chảy cầu chì Đường kính dây chảy (mm) Dòng điện định mức của dây chảy (A) Chì Đồng Nhôm 0, 3 1 12 6 0, 4 1, 5 14 10 0, 5 2 16 14 0, 6 2, 5 21 16 Vì dây cùng đường kính sẽ có dòng mức Vì sao khi đồng dây chì bị nổ, ta không được phép điện thay định dây chảy lớn hơnmới rất nhiều thời gian sẽkính? kéo dài hơn. bằng dây đồng có nóng cùng chảy đường

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì HÌNH DẠNG APTOMAT 1. Công dụng: 2. Cấu tạo và phân loại: a. Cấu tạo: b. Phân loại: 3. Nguyên lí làm việc: II. Aptomat (cầu dao tự động) ? ? Hình Khi có vẽ sự thểcố hiện xảyaptomat ra trongđang mạch ở điện, trạng aptomat thái đónghoạt mạch động hay ngắt mạch? như thế Vì sao nào? em biết?

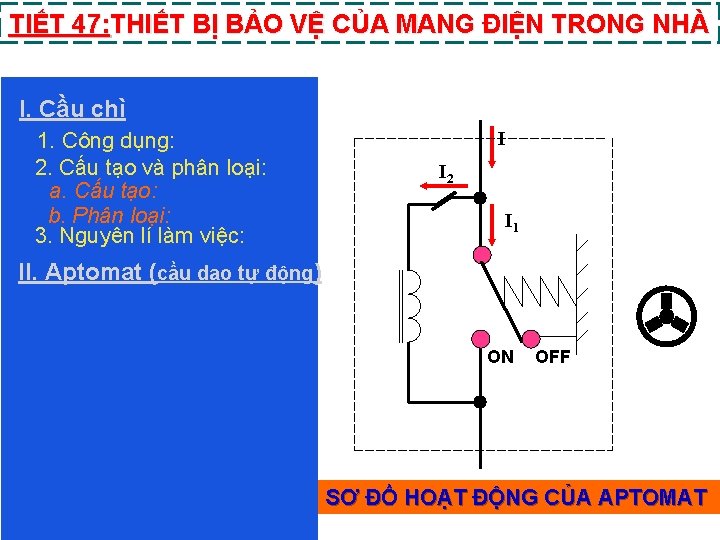

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì 1. Công dụng: 2. Cấu tạo và phân loại: a. Cấu tạo: b. Phân loại: 3. Nguyên lí làm việc: I I 2 I 1 II. Aptomat (cầu dao tự động) ON OFF SƠ ĐỒ HOẠT ĐỘNG CỦA APTOMAT

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì 1. Công dụng: 2. Cấu tạo và phân loại: a. Cấu tạo: b. Phân loại: 3. Nguyên lí làm việc: II. Aptomat (cầu dao tự động) I I 2 I 1 ON OFF I SƠ ĐỒ HOẠT ĐỘNG CỦA APTOMAT

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì 1. Công dụng: 2. Cấu tạo và phân loại: a. Cấu tạo: b. Phân loại: 3. Nguyên lí làm việc: I I II. Aptomat (cầu dao tự động) ON OFF SƠ ĐỒ HOẠT ĐỘNG CỦA APTOMAT

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ I. Cầu chì HÌNH DẠNG APTOMAT 1. Công dụng: 2. Cấu tạo và phân loại: a. Cấu tạo: b. Phân loại: 3. Nguyên lí làm việc: II. Aptomat (cầu dao tự động) Aptomat là thiết bị tự động cắt mạch điện khi bị ngắn mạch hoặc quá tải. Aptomat phối hợp cả chức năng của cầu dao và cầu chì. ? ? Vì Vậy, sao nói aptomat phối hợp cả chức năng của cầu dao và aptomat có nhiệm vụ gì ở mạng điện trong nhà ? cầu chì?

Công dụng CẨU CHÌ Cấu tạo và phân loại Nguyên lí làm việc THIẾT BỊ BẢO VỆ CỦA MẠNG ĐIỆN TRONG NHÀ Công dụng APTOMAT Nguyên lí làm việc

BÀI TẬP CỦNG CỐ 1 2 3 4 C U HỎI Cầu chì và nên aptomat thực sao không dùng dâyhợp Vì Vì sao nói aptomat phối Bộ phận quan trọng nhất của chảy bằng đồng có cùng đường hiện chức năng vệ dựa cả chức năng cầu bảo chì và cầu chì là bộ phận nào? kính thaytượng cho dâygì? chảy bằng trên hiện cầu dao? chì của cầu chì bị đứt? ĐÁP ÁN Dây. Tác chảy (dây chì) dụng nhiệt Khi có sự cố, núm đóng cắt từ vị trí ON tự động trả về OFF bảo vệ mạch điện (điện chức năng cầu chì) Vì dòng định mức của dây chảy caotrở hơn điện định mức của Để aptomat đồng làm việc lại, dòng ta bật núm đóng cắt về vị trí dâycho chảy chì thờiđộng gian(nóng ON cấp nguồn mạch hoạt chứcchảy năngsẽ cầu dài hơn. dao)

TIẾT 47: THIẾT BỊ BẢO VỆ CỦA MANG ĐIỆN TRONG NHÀ Hướng dẫn về nhà * Học bài cũ: + Chú ý tóm tắt và trả lời các câu hỏi của SGK + Làm câu hỏi số 3/120 SGK * Bài sau: + Chuẩn bị bài 55: Sơ đồ điện + Nghiên cứu trước sơ đồ điện là gì? Có loại nào. + Các kí hiệu trong sơ đồ điện
