PHB Perlengkapan Hubung Bagi 1 Fasa Instalasi penerangan

PHB (Perlengkapan Hubung Bagi) 1 Fasa Instalasi penerangan rumah Mata Pelajaran : MIPLBS Kelas / Semester : XI / 3 Kompetensi Keahlian : TITL Standar Kompetensi : Memasang Instalasi Penerangan Listrik Bangunan Sederhana Kompetensi Dasar : Memasang instalasi penerangan di luar / dalam permukaan Oleh : Siswanta PHB 1 Fasa - Siswanta

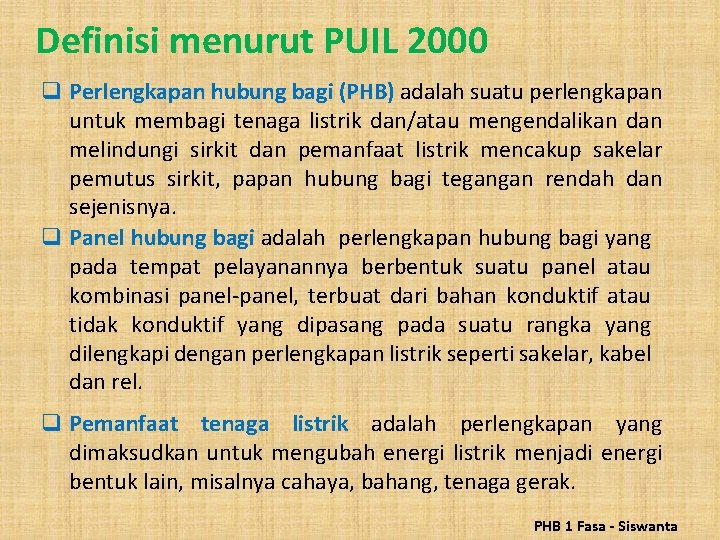

Definisi menurut PUIL 2000 q Perlengkapan hubung bagi (PHB) adalah suatu perlengkapan untuk membagi tenaga listrik dan/atau mengendalikan dan melindungi sirkit dan pemanfaat listrik mencakup sakelar pemutus sirkit, papan hubung bagi tegangan rendah dan sejenisnya. q Panel hubung bagi adalah perlengkapan hubung bagi yang pada tempat pelayanannya berbentuk suatu panel atau kombinasi panel-panel, terbuat dari bahan konduktif atau tidak konduktif yang dipasang pada suatu rangka yang dilengkapi dengan perlengkapan listrik seperti sakelar, kabel dan rel. q Pemanfaat tenaga listrik adalah perlengkapan yang dimaksudkan untuk mengubah energi listrik menjadi energi bentuk lain, misalnya cahaya, bahang, tenaga gerak. PHB 1 Fasa - Siswanta

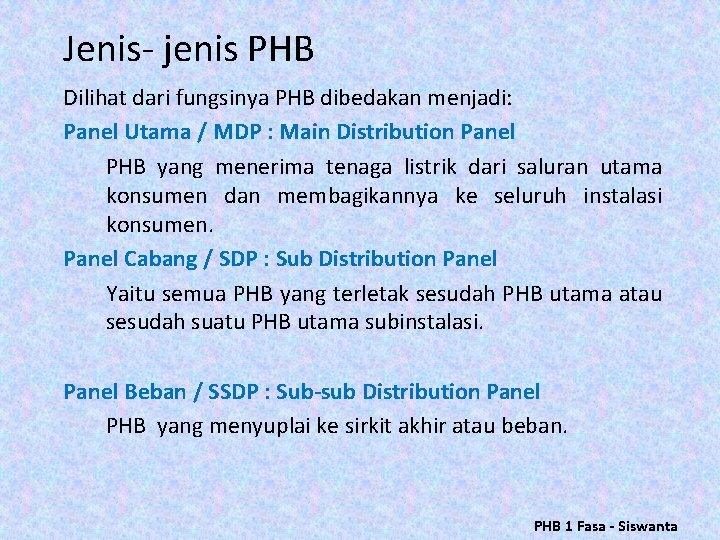

Jenis- jenis PHB Dilihat dari fungsinya PHB dibedakan menjadi: Panel Utama / MDP : Main Distribution Panel PHB yang menerima tenaga listrik dari saluran utama konsumen dan membagikannya ke seluruh instalasi konsumen. Panel Cabang / SDP : Sub Distribution Panel Yaitu semua PHB yang terletak sesudah PHB utama atau sesudah suatu PHB utama subinstalasi. Panel Beban / SSDP : Sub-sub Distribution Panel PHB yang menyuplai ke sirkit akhir atau beban. PHB 1 Fasa - Siswanta

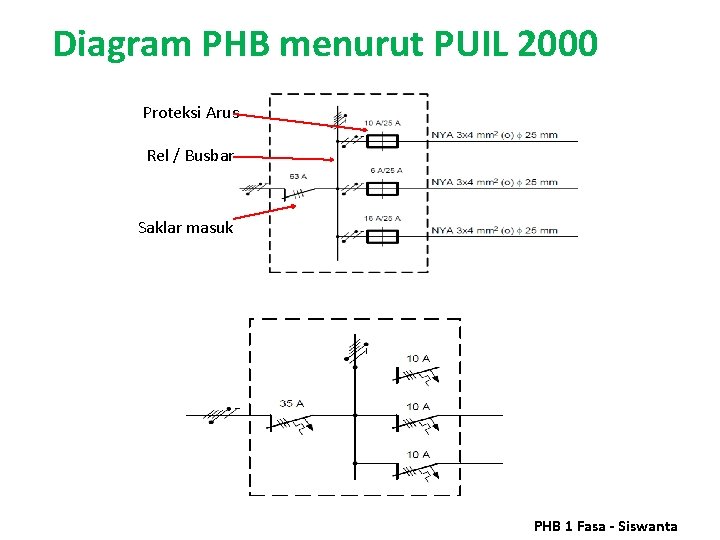

Diagram PHB menurut PUIL 2000 Proteksi Arus Rel / Busbar Saklar masuk PHB 1 Fasa - Siswanta

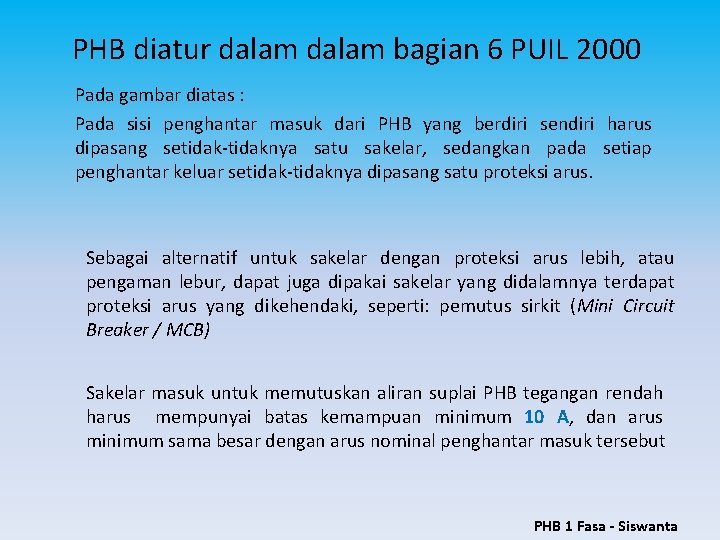

PHB diatur dalam bagian 6 PUIL 2000 Pada gambar diatas : Pada sisi penghantar masuk dari PHB yang berdiri sendiri harus dipasang setidak-tidaknya satu sakelar, sedangkan pada setiap penghantar keluar setidak-tidaknya dipasang satu proteksi arus. Sebagai alternatif untuk sakelar dengan proteksi arus lebih, atau pengaman lebur, dapat juga dipakai sakelar yang didalamnya terdapat proteksi arus yang dikehendaki, seperti: pemutus sirkit (Mini Circuit Breaker / MCB) Sakelar masuk untuk memutuskan aliran suplai PHB tegangan rendah harus mempunyai batas kemampuan minimum 10 A, dan arus minimum sama besar dengan arus nominal penghantar masuk tersebut PHB 1 Fasa - Siswanta

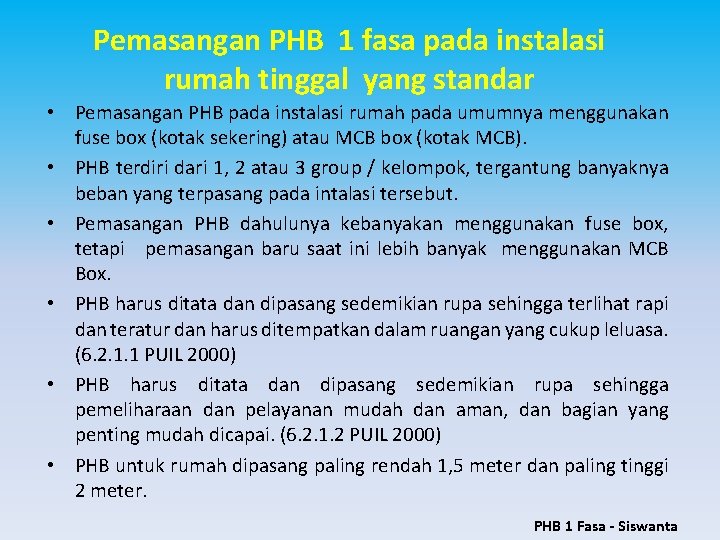

Pemasangan PHB 1 fasa pada instalasi rumah tinggal yang standar • Pemasangan PHB pada instalasi rumah pada umumnya menggunakan fuse box (kotak sekering) atau MCB box (kotak MCB). • PHB terdiri dari 1, 2 atau 3 group / kelompok, tergantung banyaknya beban yang terpasang pada intalasi tersebut. • Pemasangan PHB dahulunya kebanyakan menggunakan fuse box, tetapi pemasangan baru saat ini lebih banyak menggunakan MCB Box. • PHB harus ditata dan dipasang sedemikian rupa sehingga terlihat rapi dan teratur dan harus ditempatkan dalam ruangan yang cukup leluasa. (6. 2. 1. 1 PUIL 2000) • PHB harus ditata dan dipasang sedemikian rupa sehingga pemeliharaan dan pelayanan mudah dan aman, dan bagian yang penting mudah dicapai. (6. 2. 1. 2 PUIL 2000) • PHB untuk rumah dipasang paling rendah 1, 5 meter dan paling tinggi 2 meter. PHB 1 Fasa - Siswanta

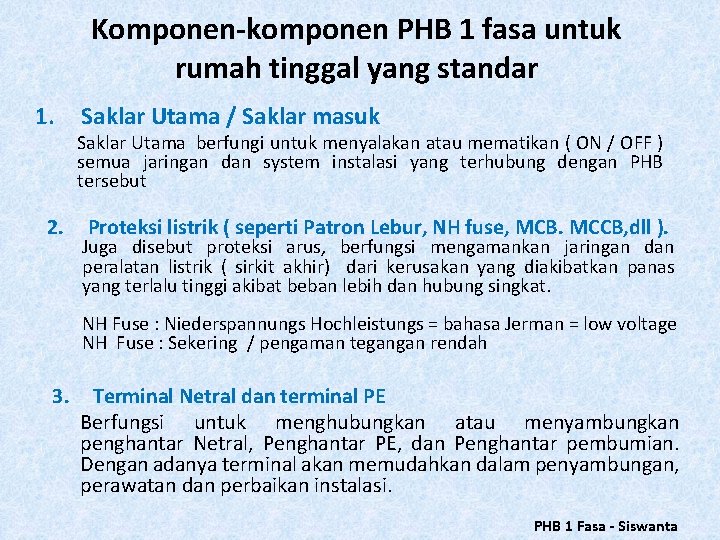

Komponen-komponen PHB 1 fasa untuk rumah tinggal yang standar 1. 2. Saklar Utama / Saklar masuk Saklar Utama berfungi untuk menyalakan atau mematikan ( ON / OFF ) semua jaringan dan system instalasi yang terhubung dengan PHB tersebut Proteksi listrik ( seperti Patron Lebur, NH fuse, MCB. MCCB, dll ). Juga disebut proteksi arus, berfungsi mengamankan jaringan dan peralatan listrik ( sirkit akhir) dari kerusakan yang diakibatkan panas yang terlalu tinggi akibat beban lebih dan hubung singkat. NH Fuse : Niederspannungs Hochleistungs = bahasa Jerman = low voltage NH Fuse : Sekering / pengaman tegangan rendah 3. Terminal Netral dan terminal PE Berfungsi untuk menghubungkan atau menyambungkan penghantar Netral, Penghantar PE, dan Penghantar pembumian. Dengan adanya terminal akan memudahkan dalam penyambungan, perawatan dan perbaikan instalasi. PHB 1 Fasa - Siswanta

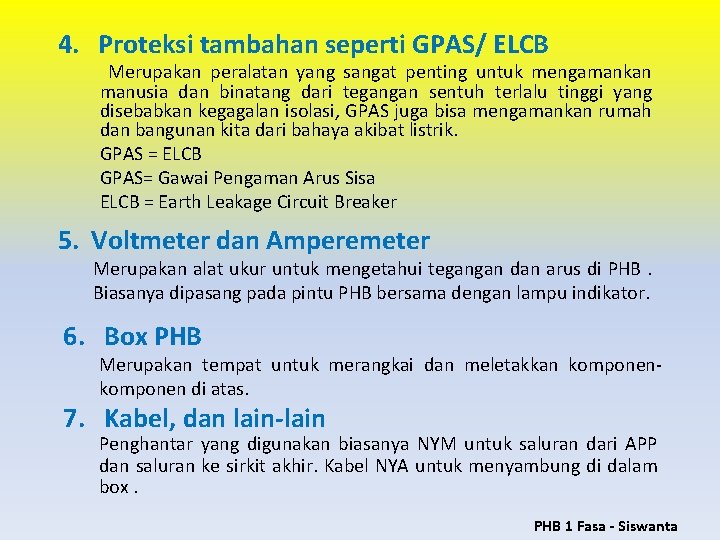

4. Proteksi tambahan seperti GPAS/ ELCB Merupakan peralatan yang sangat penting untuk mengamankan manusia dan binatang dari tegangan sentuh terlalu tinggi yang disebabkan kegagalan isolasi, GPAS juga bisa mengamankan rumah dan bangunan kita dari bahaya akibat listrik. GPAS = ELCB GPAS= Gawai Pengaman Arus Sisa ELCB = Earth Leakage Circuit Breaker 5. Voltmeter dan Amperemeter Merupakan alat ukur untuk mengetahui tegangan dan arus di PHB. Biasanya dipasang pada pintu PHB bersama dengan lampu indikator. 6. Box PHB Merupakan tempat untuk merangkai dan meletakkan komponen di atas. 7. Kabel, dan lain-lain Penghantar yang digunakan biasanya NYM untuk saluran dari APP dan saluran ke sirkit akhir. Kabel NYA untuk menyambung di dalam box. PHB 1 Fasa - Siswanta

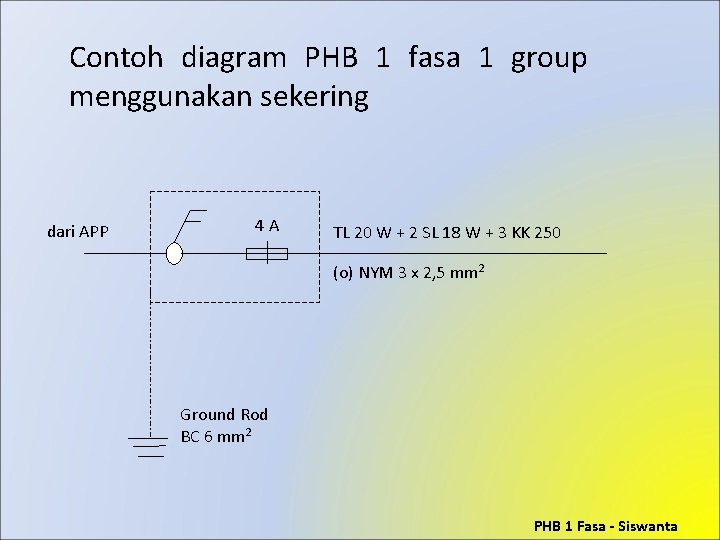

Contoh diagram PHB 1 fasa 1 group menggunakan sekering dari APP 4 A TL 20 W + 2 SL 18 W + 3 KK 250 (o) NYM 3 x 2, 5 mm 2 Ground Rod BC 6 mm 2 PHB 1 Fasa - Siswanta

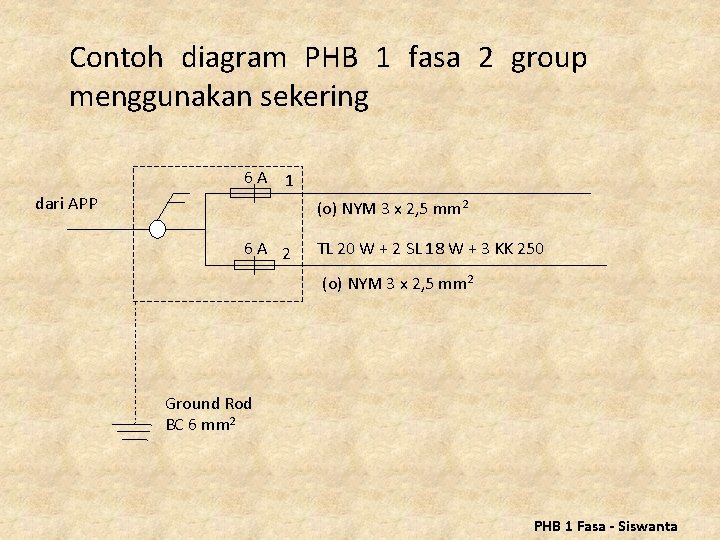

Contoh diagram PHB 1 fasa 2 group menggunakan sekering 6 A 1 dari APP (o) NYM 3 x 2, 5 mm 2 6 A 2 TL 20 W + 2 SL 18 W + 3 KK 250 (o) NYM 3 x 2, 5 mm 2 Ground Rod BC 6 mm 2 PHB 1 Fasa - Siswanta

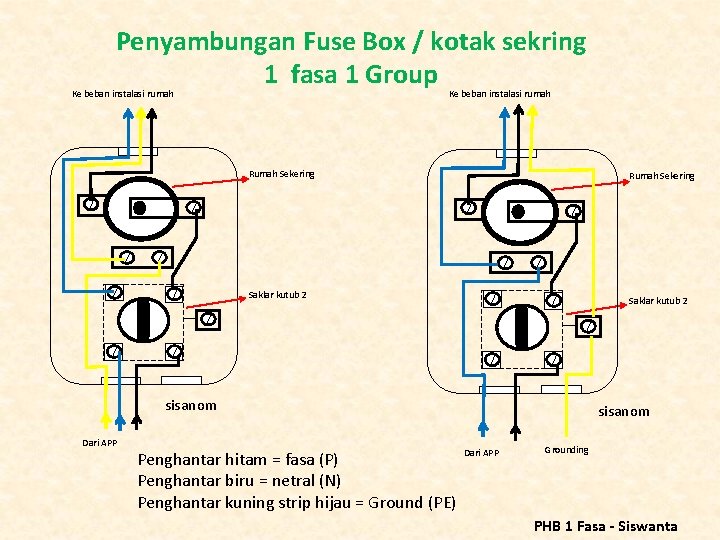

Penyambungan Fuse Box / kotak sekring 1 fasa 1 Group Ke beban instalasi rumah Rumah Sekering Saklar kutub 2 sisanom Dari APP Penghantar hitam = fasa (P) Penghantar biru = netral (N) Penghantar kuning strip hijau = Ground (PE) sisanom Dari APP Grounding PHB 1 Fasa - Siswanta

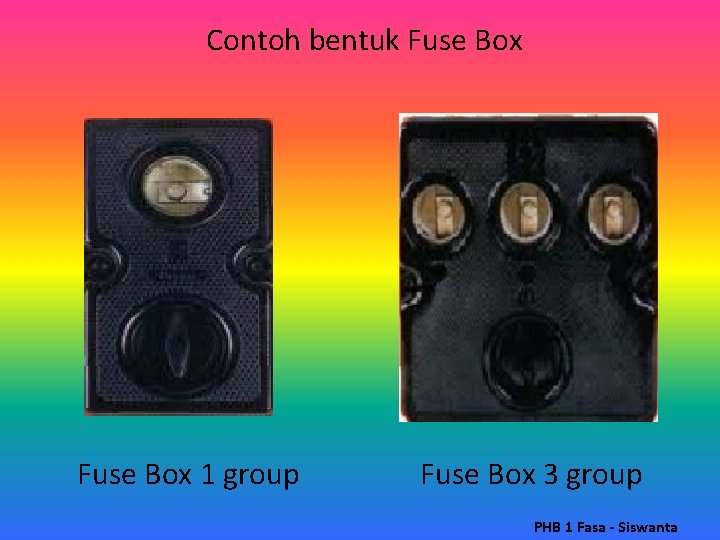

Contoh bentuk Fuse Box 1 group Fuse Box 3 group PHB 1 Fasa - Siswanta

Contoh diagram PHB 1 fasa 1 group menggunakan MCB dari APP 10 A 4 A TL 20 W + 2 SL 18 W + 3 KK 250 sirkit akhir (o) NYM 3 x 2, 5 mm 2 Proteksi arus / pengaman sirkit akhir Ground Rod BC 6 mm 2 Saklar masuk / saklar utama PHB 1 Fasa - Siswanta

Contoh diagram PHB 1 fasa 2 group menggunakan MCB 4 A TL 20 W + 2 SL 18 W + 3 KK 250 (o) NYM 3 x 2, 5 mm 2 dari APP 10 A 4 A TL 20 W + 2 SL 18 W + 3 KK 250 (o) NYM 3 x 2, 5 mm 2 Ground Rod BC 6 mm 2 PHB 1 Fasa - Siswanta

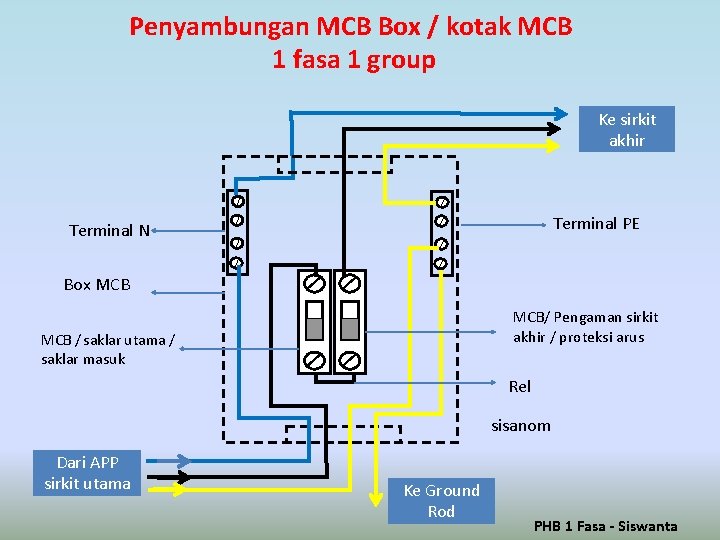

Penyambungan MCB Box / kotak MCB 1 fasa 1 group Ke sirkit akhir Terminal PE Terminal N Box MCB/ Pengaman sirkit akhir / proteksi arus MCB / saklar utama / saklar masuk Rel sisanom Dari APP sirkit utama Ke Ground Rod PHB 1 Fasa - Siswanta

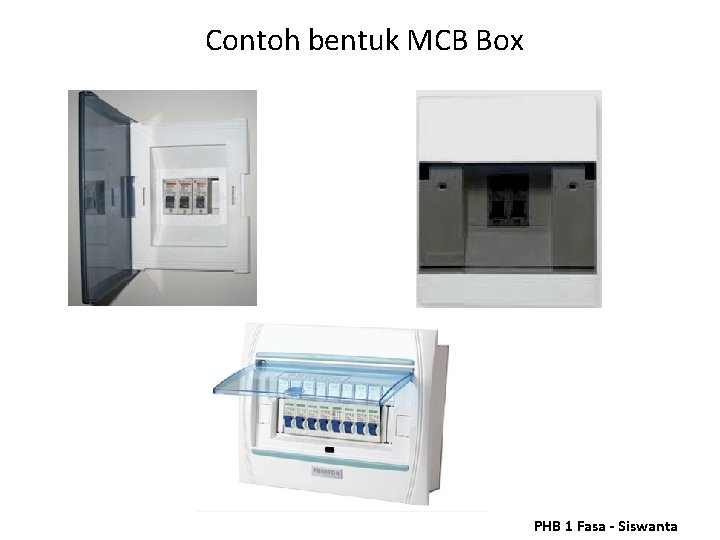

Contoh bentuk MCB Box PHB 1 Fasa - Siswanta

Ref : • PUIL 2000 • Konsuil Kaltim • Konsuil Sulut • Sumber lain PHB 1 Fasa Siswanta
