PGA 38 PAC Gaz Absorption La nouvelle solution

PGA 38 - PAC Gaz à Absorption La nouvelle solution de chauffage ultra-performante pour le résidentiel collectif et le tertiaire 1

PAC GAZ A ABSORPTION : PGA 38 = Pac Gaz Absorption 38 (k. W) Air / Eau (chauff. seul – non réversible) q Puissance calorifique : 38, 4 k. W q 2 modèles: LT (45°/55°) et HT (55°/65°) Modulation de 50 à 100% Possibilité de cascade jusqu’à 27 PAC maxi en association d’une chaudière à condensation C 230 ECO ou MCA 45 -115 Produits destinés au tertiaire et bâtiments collectifs en neuf et rénovation 2

LE PRINCIPE DE FONCTIONNEMENT DE LA PGA 38 3

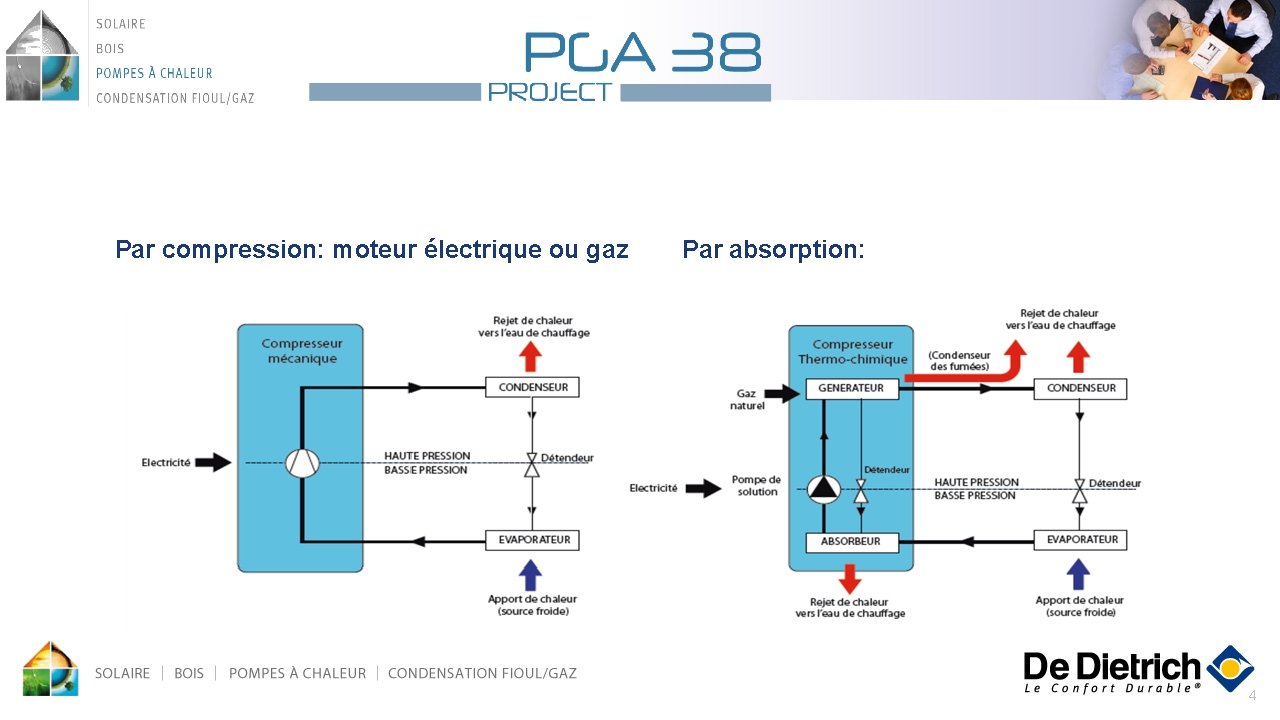

Par compression: moteur électrique ou gaz Par absorption: 4

Le circuit noir (Black Box) 5

Le cycle de la PAC à absorption 6

LE CONTEXTE DE LA PAC GAZ A ABSORPTION 8

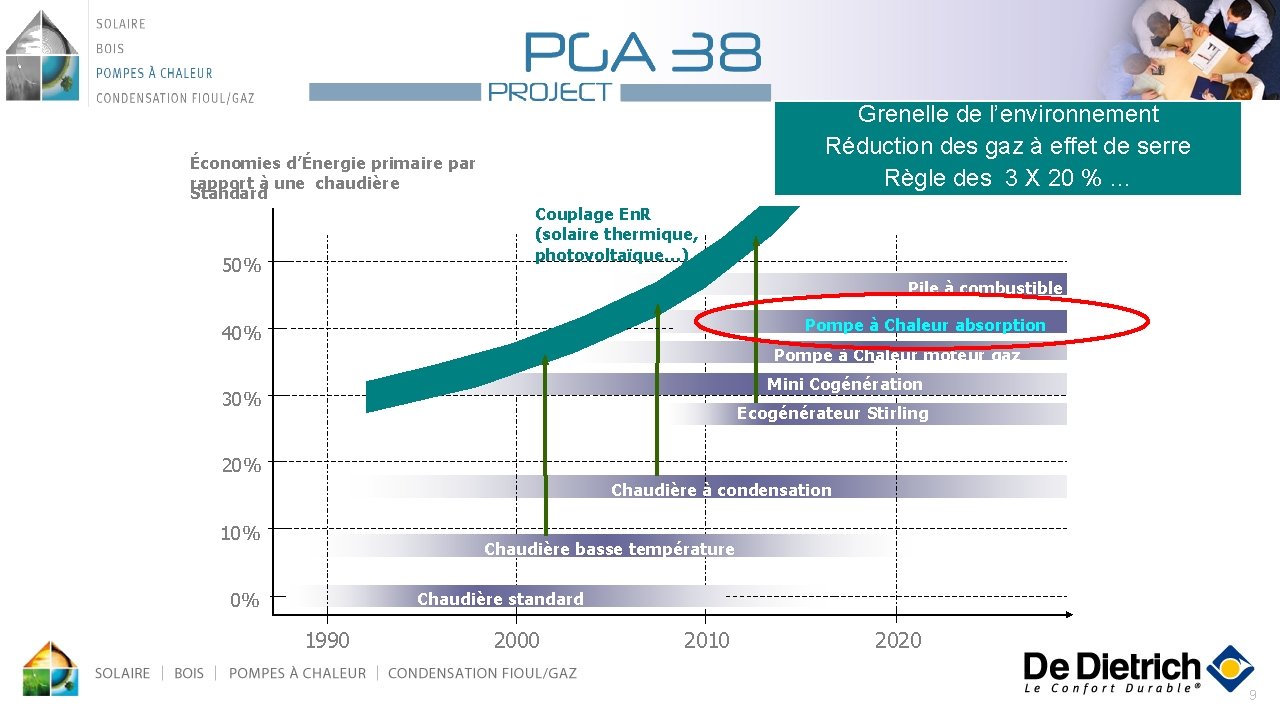

Grenelle de l’environnement Réduction des gaz à effet de serre Règle des 3 X 20 % … Économies d’Énergie primaire par rapport à une chaudière Standard Couplage En. R (solaire thermique, photovoltaïque…) 50% Pile à combustible Pompe à Chaleur absorption 40% Pompe à Chaleur moteur gaz Mini Cogénération 30% Ecogénérateur Stirling 20% Chaudière à condensation 10% Chaudière basse température 0% Chaudière standard 1990 2000 2010 2020 9

Les solutions gaz naturel, adaptées aux évolutions réglementaires, existent déjà ou émergent sur le marché des nouvelles technologies innovantes. Réf. RT 2005 Chaudière basse température + isolation standard Label BBC Chaudière à condensation + isolation renforcée ou Chaudière à condensation + solaire (thermique ou photovoltaïque) ou PAC gaz ou Ecogénérateur Énergie passive Chaudière à condensation + isolation renforcée + solaire photovoltaïque + solaire thermique 10

LES PERFORMANCES DE LA PAC GAZ A ABSORPTION 11

Ø 30 à 50% plus efficace que les meilleures chaudières Ø 30 à 50% de réduction des émissions de CO 2 et des coûts énergétiques 1 k. W • Rendement jusqu’à 165% pour la version air/eau Pertes 38 k. W 16 k. W Récupération de chaleur renouvelable sur air Chaleur à l’utilisateur 23 k. W Gaz 12

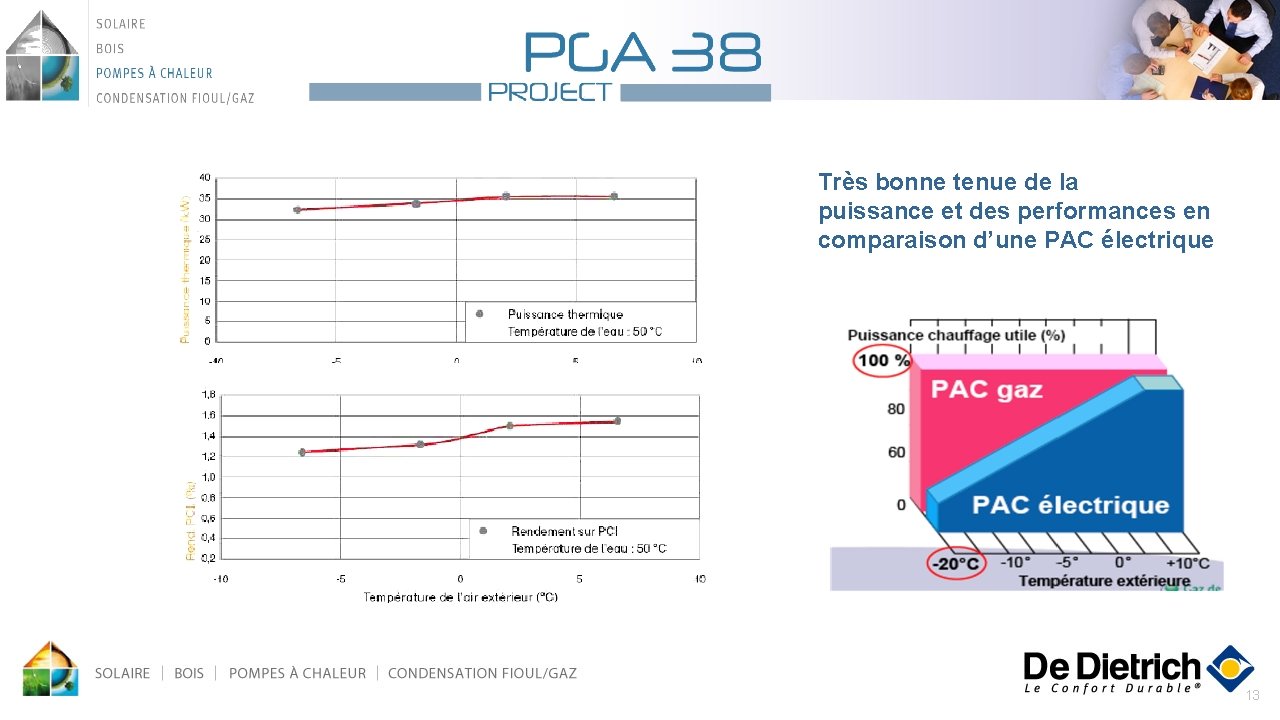

Très bonne tenue de la puissance et des performances en comparaison d’une PAC électrique 13

PGA 38 H : Evolution du rendement en fonction de la température extérieure 14

PGA 38 H: Evolution de la puissance en fonction de la température extérieure 15

ENERGIE PRIMAIRE – RENDEMENT - COP 16

Les rendements: Energie primaire 61% pertes Turbines gaz Générateur 100 % Gaz 39% Electricit é 100% Besoins PAC électrique Condensateur Circuit refroidissement 65% Energie renouvelabl e 8% Déperdition s 100% Besoins 100 % Gaz 1 k. Wh d’énergie finale = 2, 58 k. Wh ep PAC Gaz absorption 50% Energie renouvelabl e 1 k. Wh d’énergie finale = 1 k. Wh ep 18

Rendements ou coefficient de performance Repères pour la pompe à chaleur à absorption gaz: Par exemple pour l’électricité produite à l’origine augmentée des pertes diverses, ce coefficient est de 2, 58, c’est à dire que 1 k. Wh d’énergie finale = 2, 58 k. Wh d’énergie primaire, quand il est de 1 pour le gaz naturel , soit 1 k. Wh d’énergie finale = 1 k. Wh d’énergie primaire. Rendement de la PAC Gaz Absorption autour de 150% sur PCI Avec le coefficient d’énergie primaire cela correspond à un COP PAC Gaz = 1, 5 x 2, 58 = 3. 87 19

Energie primaire Le label écologique sur les pompes à chaleur (décision 2007/742/EC) La PGA respecte les critères minimaux de la Directive Européenne quelque soit le type d’émetteurs, elle peut prétendre à la valorisation d’En. R au niveau européen. Le label incite à l’utilisation des PAC fonctionnant avec des fluides à faible GWP – (Potentiel de Réchauffement Global) - c’est le cas de l’ammoniac car c’est un fluide naturel Exemple comparatif entre une PAC gaz à absorption et une PAC électrique L’énergie primaire = l’énergie prélevée sur la planète 21

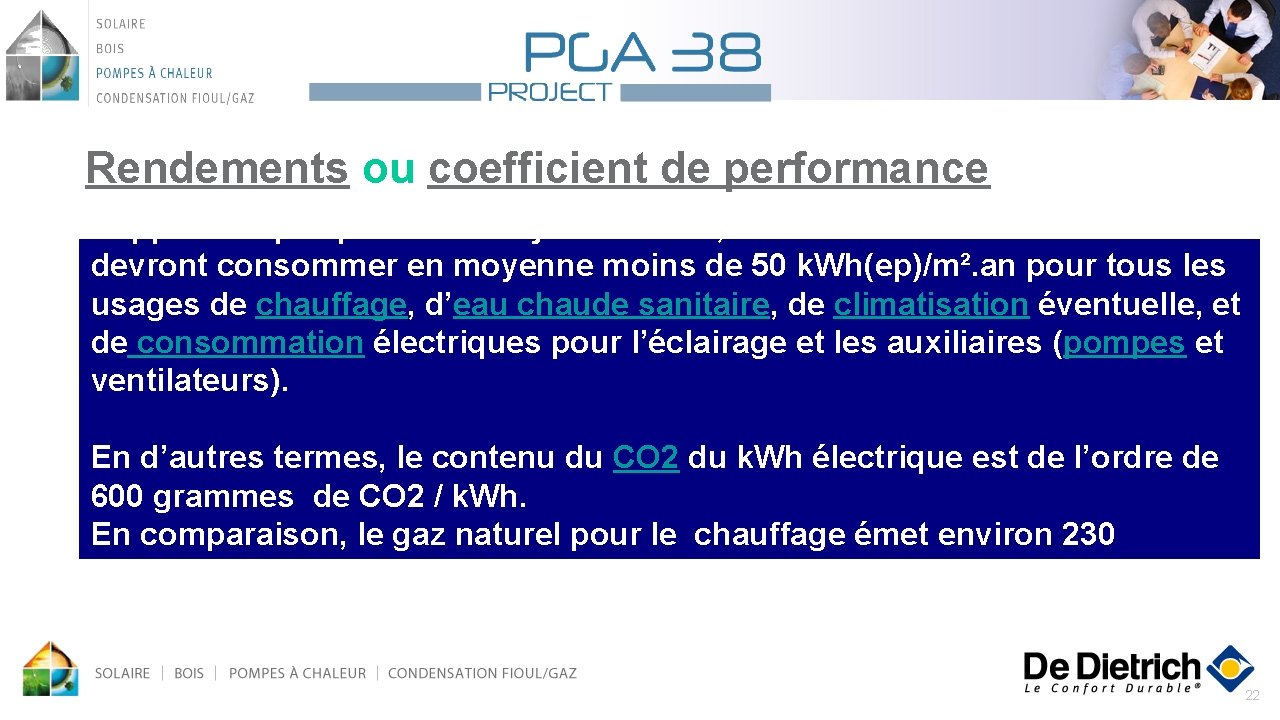

Rendements ou coefficient de performance Rappelons qu’à partir du 1 er janvier 2013, toutes les constructions neuves devront consommer en moyenne moins de 50 k. Wh(ep)/m². an pour tous les usages de chauffage, d’eau chaude sanitaire, de climatisation éventuelle, et de consommation électriques pour l’éclairage et les auxiliaires (pompes et ventilateurs). En d’autres termes, le contenu du CO 2 du k. Wh électrique est de l’ordre de 600 grammes de CO 2 / k. Wh. En comparaison, le gaz naturel pour le chauffage émet environ 230 grammes de CO 2/k. W. 22

Les marchés visés • Pour les versions chaud seul : le logement collectif et le petit tertiaire non climatisé, voire les gros pavillons • Des solutions 100% gaz compétitives pour atteindre des labels de performance énergétique THPE ou BBC • Des solutions « labellisées En. R » dans les critères de la Directive Européenne : répond aux attentes de + en + fréquentes des MOA (social) 25

Dimensionnement – PAC ABSORPTION : Règles générales: Circuit à eau chauffage Dimensionner la PAC Absorption pour la faire fonctionner le plus souvent (environ de 30% à 50% de D*) L’ECS peut être préparée avec la PAC mais risque de fortement dégrader le COP D* = déperdition à la température de base D 19 Formation PACGAZ - P 2 27 27

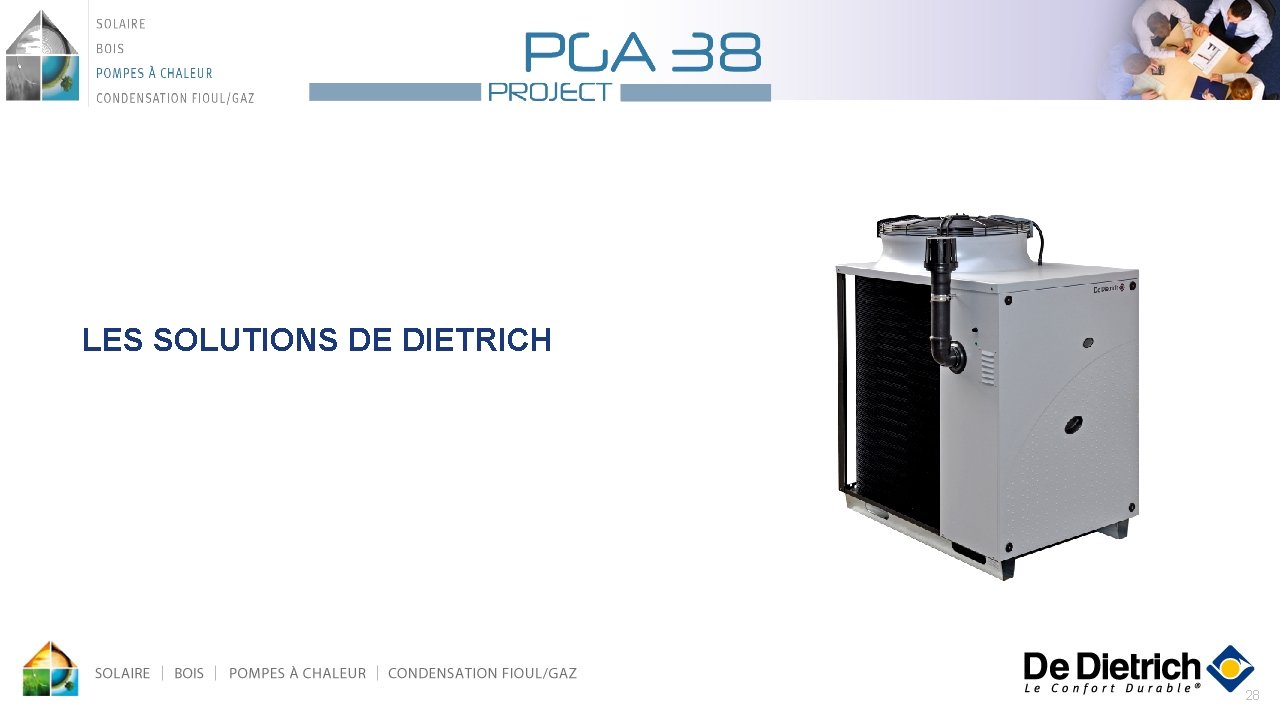

LES SOLUTIONS DE DIETRICH 28

29

PGA 38 et les chaudières à condensation De Dietrich CCI 30

Association actuelle de la PGA 38 avec des chaudières à condensation équipées des tableaux Diematic i. System et Diematic M 3: CCI 0 / 10 V ON / OFF INTERFACE RS 232 / RS 485 MCA 45 -115 C 230 Eco 31

Solutions hydrauliques avec PGA 38 et chaudières à condensation: Principe: Circuit hydraulique avec ballon tampon - permet une optimisation de la PAC par des temps de fonctionnement plus long (moins de cycles marche-arrêt) et sur une plus grande période de la saison de chauffe - permet d’isoler le circuit PAC des circuits de chauffage en cas de nécessité d’assurer une protection contre le gel (Glycol) 33

Solutions hydrauliques avec PGA 38 et chaudières à condensation: Principe: PAC en relève de chaudière avec ballon tampon PS 800 WP + production ECS 34

PS 500, 800 -2, 1000 -2, 1500 -2, 2000, 2500 BALLON TAMPON SOLAIRE CARACTERISTIQUES Réservoir- tampon en acier forte épaisseur avec en-bas un serpentin solaire lisse, protégé par revêtement antirouille noir (non utilisé) Tous les raccordements à l’arrière Habillage amovible 35

Solutions hydrauliques avec PGA 38 et chaudières à condensation: Principe: PAC en relève de chaudières MCA en cascade avec ballon tampon PS 800 WP + production ECS 36

Solutions hydrauliques avec PGA 38 et chaudières à condensation: Principe: PAC en relève de chaudière avec ballon tampon PS 800 -2 + production ECS 37

Solutions hydrauliques avec PGA 38, chaudières à condensation et système solaire: Principe: PAC en relève de chaudière et production ECS solaire 38

Solutions hydrauliques avec PGA 38, chaudières à condensation et système solaire: Principe: PAC en relève de chaudière et production ECS solaire 39

Solutions hydrauliques avec PGA 38 : Principe: PAC seules avec ballon tampon PS 800 WP + production ECS avec régulation externe PS 800 WP 40

Solutions hydrauliques avec PGA 38 : Principe: PAC seules avec ballon tampon PS + production ECS avec régulation externe 41

Evolution de la solution hydraulique avec PGA 38 : Principe: PAC seules avec ballon tampon PS 800 WP + production ECS avec régulation Diematic i. System Din T E J O R P PS 800 WP 42

Evolution de la solution hydraulique avec PGA 38 : Principe: PAC seules avec ballon tampon PS + production ECS avec régulation Diematic i. System Din T E J O PR 43

Options PGA 38 : • SONDE DE TEMPERATURE RETOUR PGA COLIS AD 274 • CABLE CAN BUS DE LIAISON PGA/CCI COLIS AD 275 • BOITIER CCI COLIS AD 276 • CONVERTISSEUR RS 232/RS 485 + CABLE CCI COLIS AD 277 • CABLE DE LIAISON RX 10 COLIS AD 123 • PROLONGATEUR DE CABLE BUS COLIS AD 139 • KIT 4 PLOTS ANTIVIBRATOIRES COLIS HT 3 • FILTRE ANTI-BOUE 1"1/4 (DN 32) COLIS HT 4 • DEGAZEUR 1"1/4 (DN 32) COLIS HT 5 • CIRCULATEUR MODULANT WILO STRATOS PARA 25/1 -11 COLIS HT 6 • JEU DE FLEXIBLES ISOLES Mx. F 1"1/4 (DN 32) COLIS HT 7 • BALLON TAMPON PS 800 WP COLIS HT 8 • PROPYLENE GLYCOL PRE-MELANGE 60 -40% (BIDON DE 20 LITRES) COLIS HT 9 • BALLONS TAMPONS PS 500 – PSB 750……… 44

LES ATOUTS DE LA PGA 38 45

Les atouts de la PGA 38 Rendement très élevé jusqu’à 165% sur énergie primaire (30 à 50% supérieur aux meilleures chaudières Très bon positionnement dans la RT -> atteinte plus facile du label BBC Des gains d’exploitation et réduction des émissions de CO 2 très importants Une solution permettant de prétendre au label En. R : entre 25% et 40% de part d’En. R (plus que pour les PAC élec) Facilité d’adaptation aux projets en réhabilitation Fluide frigorigène sans impact sur l’effet de serre à la différence des systèmes compression: - Très peu de pièces en mouvement (pompe de solution) - Produit robuste - Maintenance très simple (entretien brûleur) - Faible niveau sonore - Puissance électrique très limitée 46

LES OUTILS DE DETERMINATION ET D’AIDE A LA VENTE 47

Catalogue tarif 48

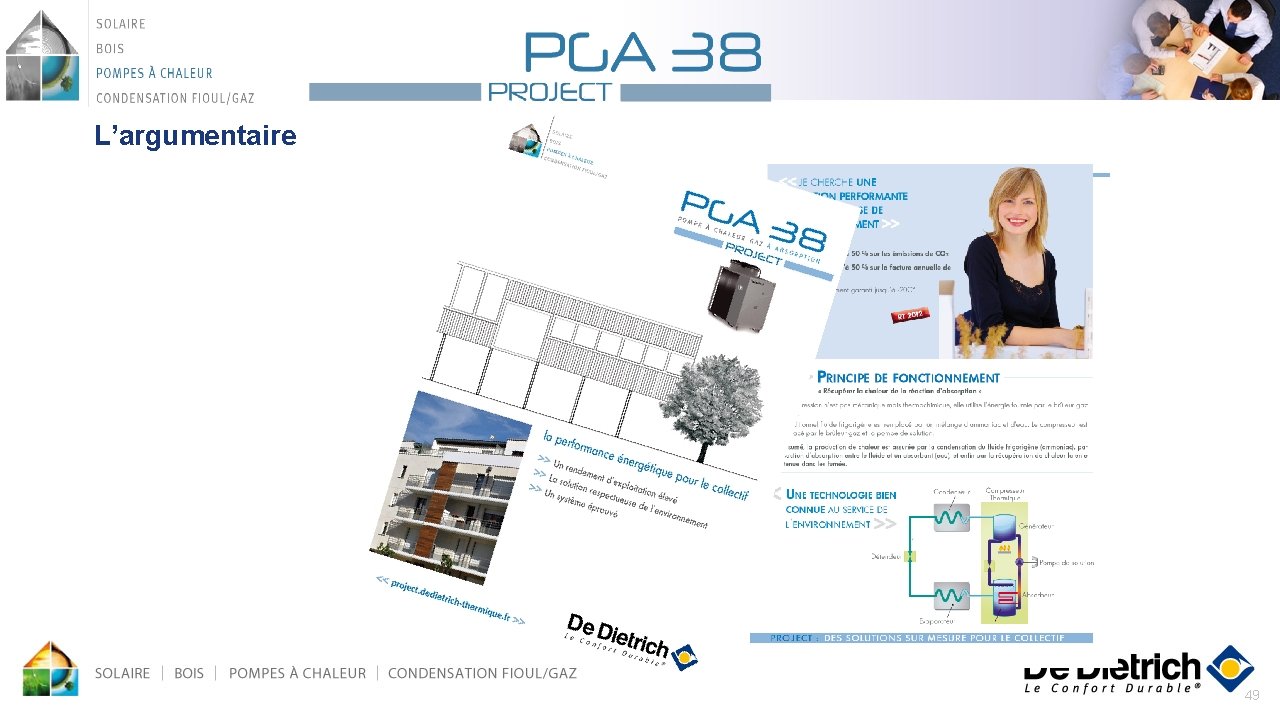

L’argumentaire 49

Feuillet technique 50

Approche de préconisation sur PGA 38 (LT) ou PGA 38 H (HT): La version HT se différencie de la LT par le rapport entre ammoniac/eau dans le circuit frigorifique. Pour une détermination simple, s‘appuyer sur le diagramme. En cas de production simultanée Chauffage + ECS opter pour la version PGA 38 H 51

OUTIL DE PRECONISATION (Diematool) 52

OUTIL DE CHIFFRAGE (Diematool) 53

ETUDE DE CAS 54

Etude de cas: Solution proposée: PAC en relève de chaudière C 230 avec ballon tampon PS 800 WP + production ECS PS 800 WP 55

Optimisation de l’investissement – 3 simulations à l’aide de l’outil de préconisation EXEMPLE: Immeuble en copropriété de 25 logements avec des besoins en chauffage et en ECS de 326 000 k. Wh. Pour une puissance à installer de 130 k. W. Remarque: Pas de modifications sur le bâti: 56

Optimisation de l’investissement – Simulations à l’aide de l’outil de préconisation 57

Implantation des machines + Norme (non réglementaire) EN 378 58 58

Cadre d’étude ERP Implantation des machines 2 réglementations peuvent s’appliquer : - Appareil de combustion - Appareil utilisant un fluide frigorigène + Norme (non réglementaire) EN 378 59 59

Implantation des machines 60 60

Implantation des machines 61 61

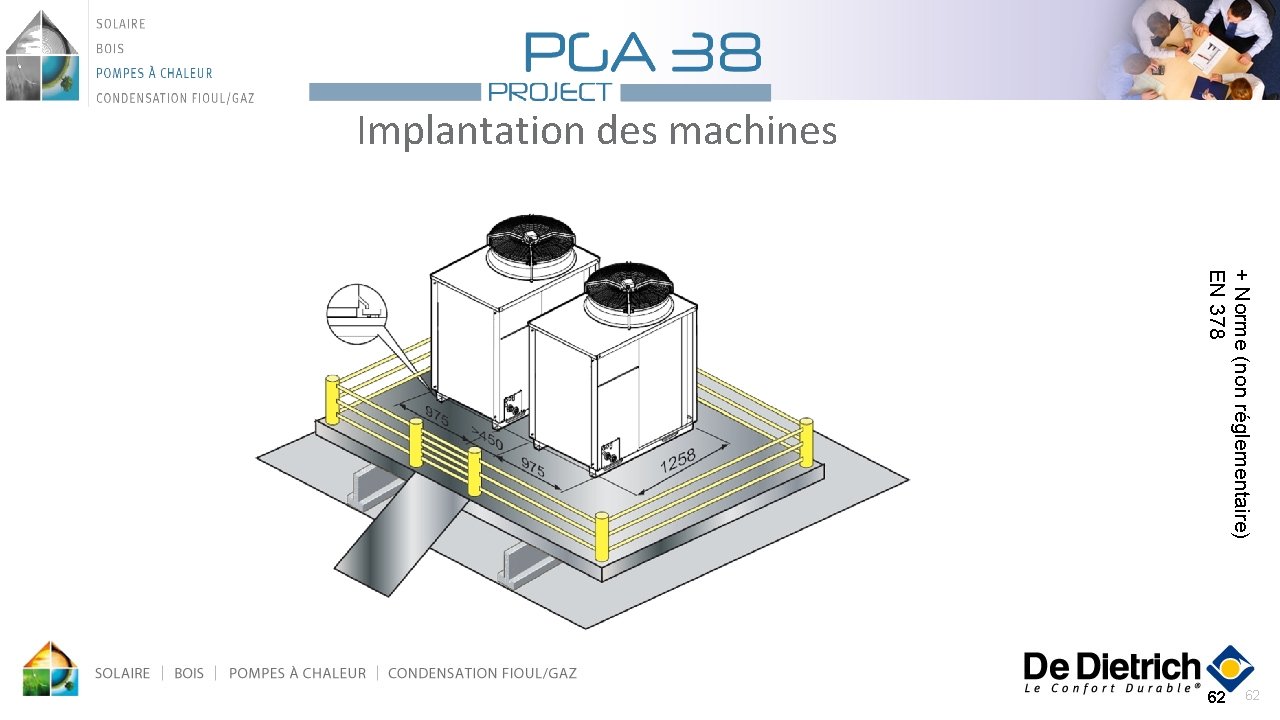

Implantation des machines + Norme (non réglementaire) EN 378 62 62

Implantation des machines + Norme (non réglementaire) EN 378 63 63

Cadre d’étude ICPE Implantation des machines « V ide Contraintes réglementaires ré gle me nta i re » Réglementation ICPE 2920 – installation de réfrigération sous pression (+ de 1 bar relatif ) SOUMIS A DECLARATION SOUMIS A AUTORISATION PAC MOTEUR R 410 A Pa > 50 k. W Pa > 500 k. W PAC ABSORPTION AMMONIAC Pa > 20 k. W Pa > 300 k. W + en cours de révision – demander à la DRIIRE au cas par cas Pa = puissance absorbé pour l’ensemble de l’installation de PAC Pa = Pgaz sur PAC ABSORPTION & Pa = Pcompresseur sur PAC MOTEUR ( = environ 1/3 de Pgaz – voir constructeur) 64 64

ICPE Implantation des machines Déclaration en préfecture (2920) Ø Concernant les installations PAC ABSORPTION AMMONIAC réversible (et de froid seul) de puissance au brûleur supérieure à 20 k. W (et PAC MOTEUR de puissance compresseur de plus de 50 k. W au R 410 A) + en cours de révision – demander à la DRIIRE au cas par cas ØFormalise de la déclaration selon article R 512 -47 du code de l’environnement « Le déclarant doit produire un plan de situation du cadastre dans un rayon de 100 mètres et un plan d'ensemble à l'échelle de 1 / 200 au minimum, accompagné de légendes et, au besoin, de descriptions permettant de se rendre compte des dispositions matérielles de l'installation et indiquant l'affectation, jusqu'à 35 mètres au moins de celle-ci, des constructions et terrains avoisinants ainsi que les points d'eau, canaux, cours d'eau et réseaux enterrés. » 65 65

SPECIFICITES DES FLUIDES FRIGORIGENES 66

Fluide frigorigène PGA 38 – PGA 38 H 67

COURBES DE PERFORMANCES 69

Comparatif PAC gaz absorption et autres PAC Energie primaire = EP Gaz = 1 PAC PGA 38 H Fluide R 290 et R 404 A +60 % + 60% Élec = 2. 58 Fluide R 717 Facteur énergie primaire : Nb : la norme ne prends pas en compte les auxiliaires élec (NF EN 12309) 70 70

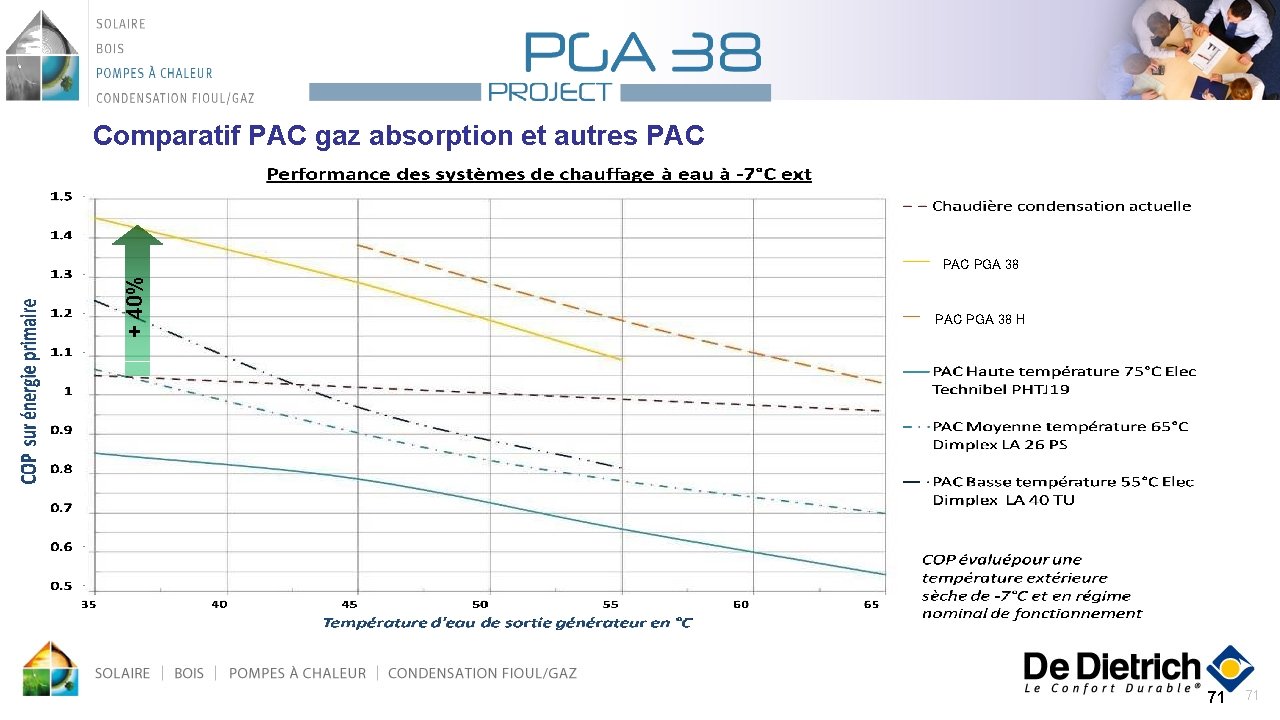

+40 % Comparatif PAC gaz absorption et autres PAC + 40% PAC PGA 38 H 71 71

Manuel stagiaire Dimensionnement ECS – puissance thermique Puissance thermique (k. W) Quelle solution pour faire l’ECS ? T sortie eau = 55°C 60°C 65°C 70°C -7°C 27. 5 17. 2 16. 4 11. 1 0°C 31. 6 19. 7 18. 1 12. 2 ! PAC Gaz Absorption PGA 38 -3 7% Text ! ! 1% -6 PGA 38 H - Perte de 25% de puissance à 65°C 75 75

Manuel stagiaire Dimensionnement ECS – performances Quelle solution pour faire l’ECS ? COP PCI PAC Gaz Absorption PAG 38 T sortie eau = 55°C 60°C 65°C 70°C -7°C 109% 98% 93% 88% 0°C 127% 112% 103% 97% Text COP PCI pour une chaudière gaz actuelle condensation à 70°C de température moyenne = 95% Source Essais -CETIAT Equivalent « voire » moins bon qu’une chaudière PAC Gaz Absorption PAG 38 H - COP PCI de 102% à 65°C et -7°C ext. D 19 Formation PACGAZ - P 2 76 76

Merci pour votre attention 81
