Pevný disk (HDD - Hard Disk Drive) Parametry současných pevných disků • • • kapacita – desítky GB přístupová doba – několik ms (obvykle 8 ms) rychlost otáčení – 5400 nebo 7200 otáček za minutu přenosová rychlost – desítky MB/s velikost paměti cache HDD – 512 KB až 2 MB 1

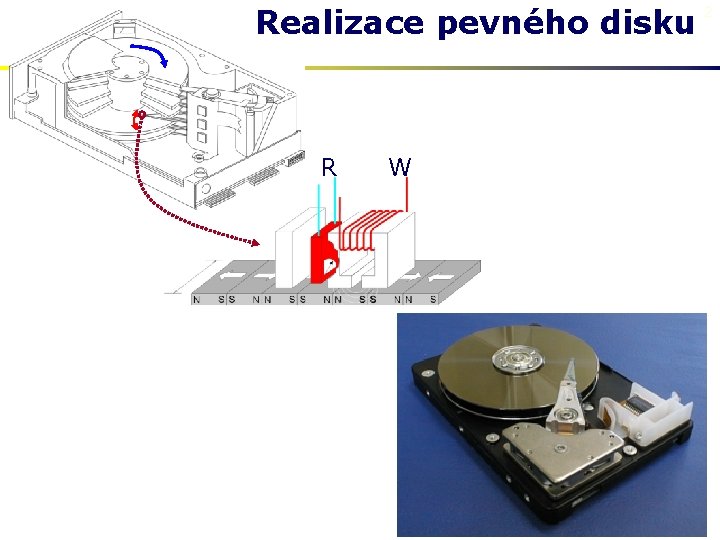

Realizace pevného disku R W 2
Pevný disk 3 Rozhraní současných pevných disků • IDE (Integrated Drive Electronics) – nejběžnější § EIDE (Enhanced IDE) – přenosová rychlost 16 MB/s § Ultra DMA/33 – přenosová rychlost 33 MB/s § Ultra DMA/66 – přenosová rychlost 66 MB/s § Ultra DMA/100 – přenosová rychlost 100 MB/s (firma Seagate používá místo Ultra DMA označení UATA) • SCSI (Small Computer System Interface) – dražší, vhodné pro vysoce výkonné počítače, několik typů: SCSI, Ultra SCSI, Wide SCSI, Ultra Wide SCSI, LVD SCSI (přenosová rychlost až 80 MB/s)
4 Diskety, disketové jednotky • základem diskety je plastový kotouček pokrytý magnetickou vrstvou, na který se ukládají informace • diskety je třeba chránit před magnetickým polem • před prvním použitím je třeba disketu naformátovat, tj. vytvořit sektory a stopy • rychlost otáčení 300 až 360 otáček za minutu • označení disketové jednotky FDD (Floppy Disk Drive – jednotka pružných disků) • řadič desce FDD bývá většinou umístěn přímo na základní
Diskety, disketové jednotky Disketa 3½” DS HD okénko ochrany záznamu otevřeno – pouze čtení, zavřeno – čtení i zápis nálepka okénko identifikace diskety určeno již při výrobě; jde-li o disketu DD (720 KB), pak okénko není, disketa HD (1440 KB) okénko má kovový kryt pod ním se nachází záznamové okénko 5 diskette 3, 5“ HD
Diskety, disketové jednotky Formáty disket Počet Průměr záznamových diskety povrchů Počet stop na povrch Počet sektorů na stopu Celková kapacita 5¼” 2 40 9 360 KB 5¼” 2 80 15 1 200 KB 3½” 2 80 18 1 440 KB NB = 512 bajtů na sektor (formát MS-DOS) NS = 18 sektorů na stopu NT = 80 stop na jeden povrch NP = 2 záznamové povrchy (oboustranná disketa) Kapacita = NB · NS · NT · NP = 512 · 18 · 80 · 2 = = 1 474 560 B = 1 440 KB (= 1, 44 MB? ) 6
Mechaniky ZIP • určeny především pro jednoduché zálohování a přenos větších souborů mezi počítači • s kapacitou 100 MB nebo 250 MB • jako výměnné médium se používá speciální cartridge (podobná 3, 5” disketě), přičemž mechaniky ZIP 250 MB dokáží pracovat i se 100 MB cartridgí • podle provedení je lze rozdělit na § interní ATAPI (připojení na rozhraní IDE) § externí PP (paralelní port) nebo USB • cartdridge je poměrně drahá, proto jsou v dnešní době mechaniky ZIP nahrazovány mechanikami CD-RW 7
USB flash disk • je paměťové zařízení, používané převážně jako náhrada diskety. • Většinou má podobu klíčenky a je vybaveno pamětí typu flash , která umožňuje uchování dat i při odpojení napájení. • Data se do disku nahrávají přes sběrnici USB, odtud název. Ačkoli je v názvu slovo disk, vlastní médium ve tvaru kotouče není. 8
USB flash disk 1 USB konektor 2 Mass storage controller 3 Testovací kontakty 4 Flash paměť 5 Krystalový oscilátor 6 LED 7 Zámek 8 Místo pro druhý paměťový modul 9

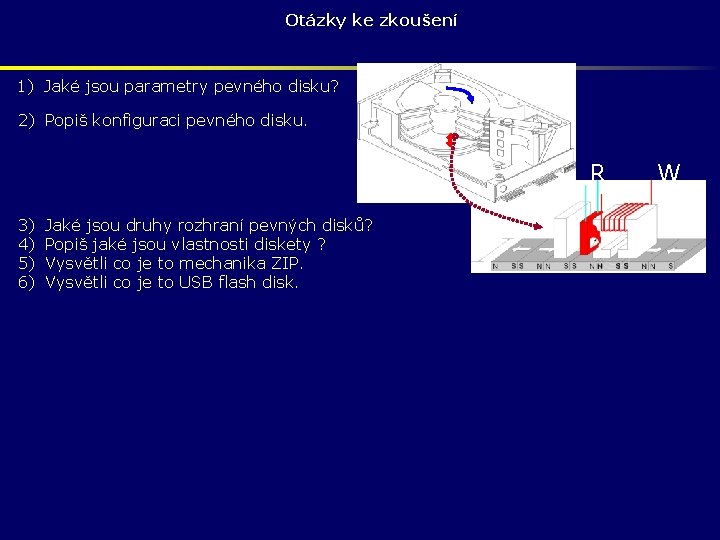

Otázky ke zkoušení 1) Jaké jsou parametry pevného disku? 2) Popiš konfiguraci pevného disku. R 3) 4) 5) 6) Jaké jsou druhy rozhraní pevných disků? Popiš jaké jsou vlastnosti diskety ? Vysvětli co je to mechanika ZIP. Vysvětli co je to USB flash disk. W
