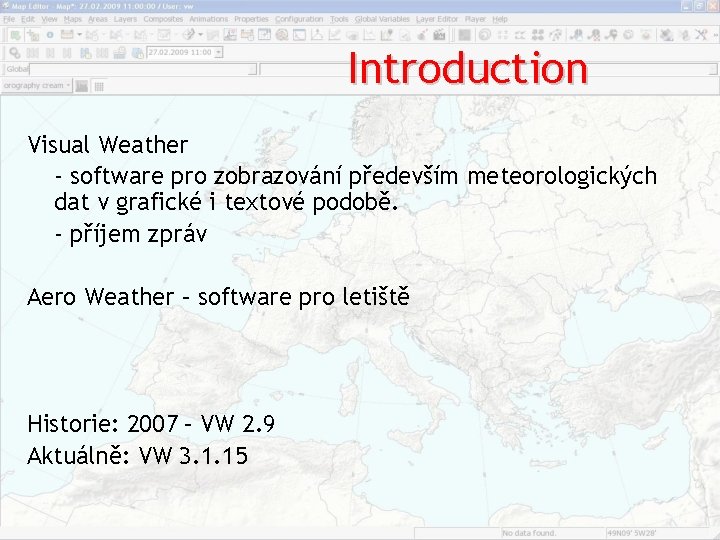

Introduction Visual Weather ‐ software pro zobrazování především meteorologických dat v grafické i textové podobě. ‐ příjem zpráv Aero Weather – software pro letiště Historie: 2007 – VW 2. 9 Aktuálně: VW 3. 1. 15

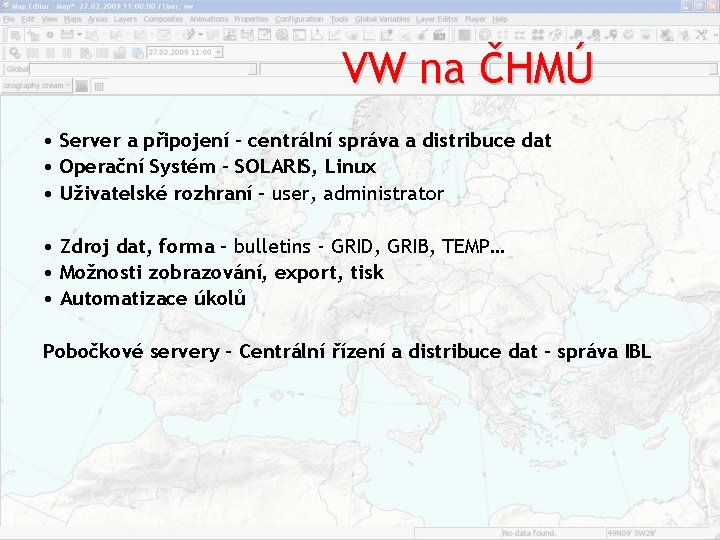

VW na ČHMÚ • Server a připojení – centrální správa a distribuce dat • Operační Systém – SOLARIS, Linux • Uživatelské rozhraní – user, administrator • Zdroj dat, forma – bulletins ‐ GRID, GRIB, TEMP… • Možnosti zobrazování, export, tisk • Automatizace úkolů Pobočkové servery - Centrální řízení a distribuce dat – správa IBL

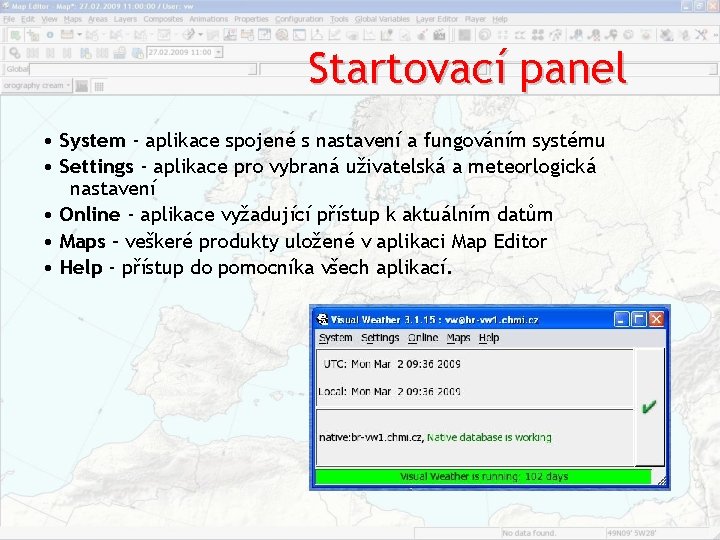

Startovací panel • System ‐ aplikace spojené s nastavení a fungováním systému • Settings ‐ aplikace pro vybraná uživatelská a meteorlogická nastavení • Online ‐ aplikace vyžadující přístup k aktuálním datům • Maps – veškeré produkty uložené v aplikaci Map Editor • Help ‐ přístup do pomocníka všech aplikací.

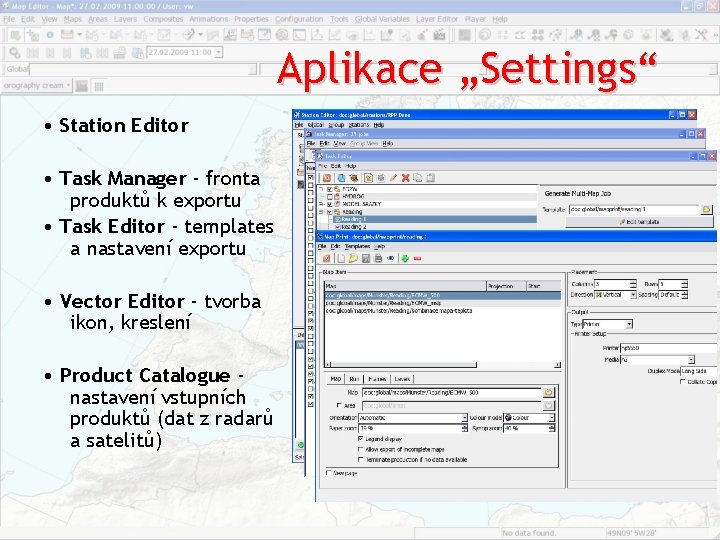

Aplikace „Settings“ • Station Editor • Task Manager ‐ fronta produktů k exportu • Task Editor ‐ templates a nastavení exportu • Vector Editor ‐ tvorba ikon, kreslení • Product Catalogue ‐ nastavení vstupních produktů (dat z radarů a satelitů)

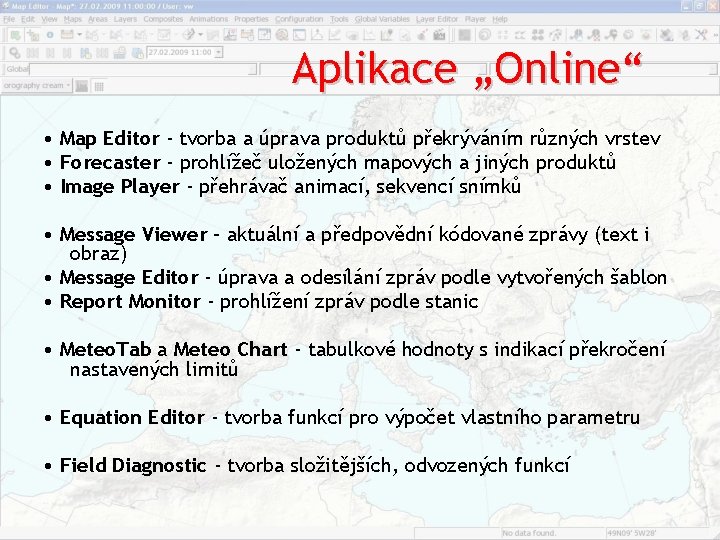

Aplikace „Online“ • Map Editor ‐ tvorba a úprava produktů překrýváním různých vrstev • Forecaster ‐ prohlížeč uložených mapových a jiných produktů • Image Player ‐ přehrávač animací, sekvencí snímků • Message Viewer – aktuální a předpovědní kódované zprávy (text i obraz) • Message Editor ‐ úprava a odesílání zpráv podle vytvořených šablon • Report Monitor ‐ prohlížení zpráv podle stanic • Meteo. Tab a Meteo Chart ‐ tabulkové hodnoty s indikací překročení nastavených limitů • Equation Editor ‐ tvorba funkcí pro výpočet vlastního parametru • Field Diagnostic ‐ tvorba složitějších, odvozených funkcí

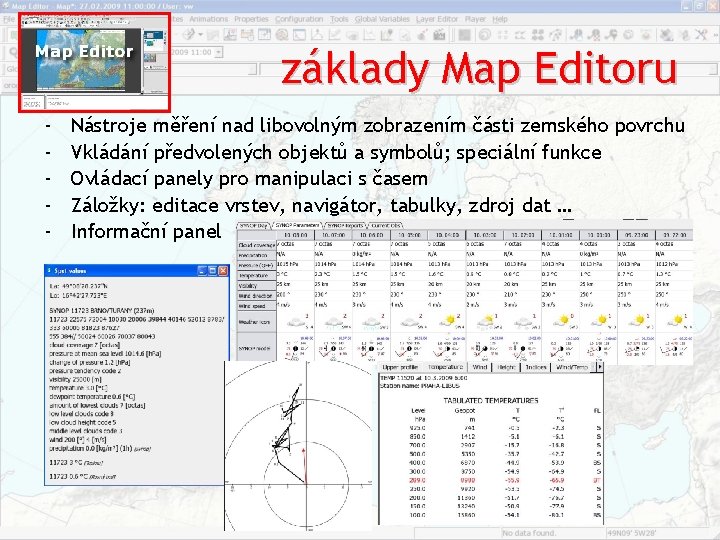

základy Map Editoru ‐ ‐ ‐ Nástroje měření nad libovolným zobrazením části zemského povrchu Vkládání předvolených objektů a symbolů; speciální funkce Ovládací panely pro manipulaci s časem Záložky: editace vrstev, navigátor, tabulky, zdroj dat … Informační panel

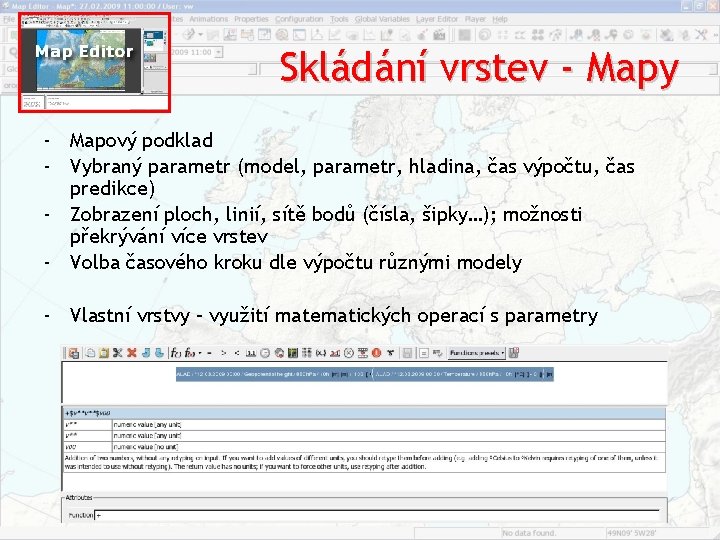

Skládání vrstev ‐ Mapy ‐ Mapový podklad ‐ Vybraný parametr (model, parametr, hladina, čas výpočtu, čas predikce) ‐ Zobrazení ploch, linií, sítě bodů (čísla, šipky…); možnosti překrývání více vrstev ‐ Volba časového kroku dle výpočtu různými modely ‐ Vlastní vrstvy – využití matematických operací s parametry

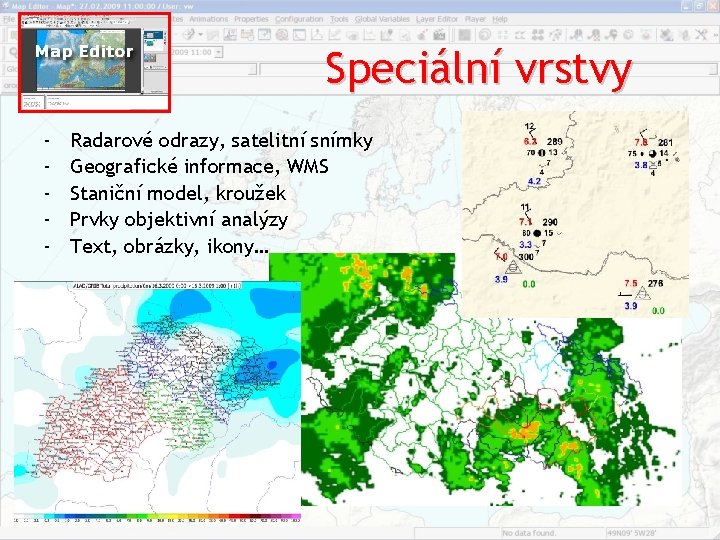

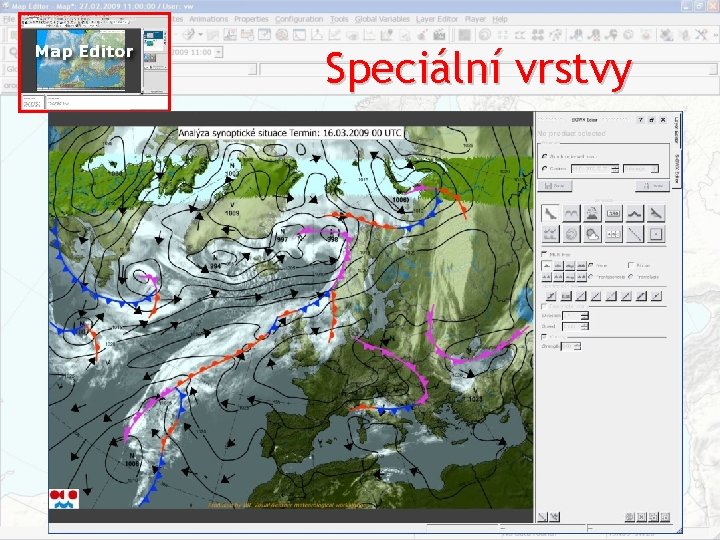

Speciální vrstvy ‐ ‐ ‐ Radarové odrazy, satelitní snímky Geografické informace, WMS Staniční model, kroužek Prvky objektivní analýzy Text, obrázky, ikony…

Speciální vrstvy

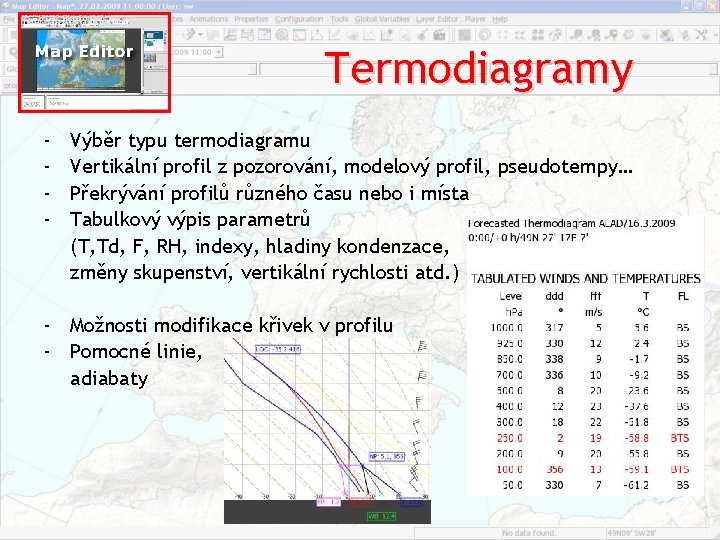

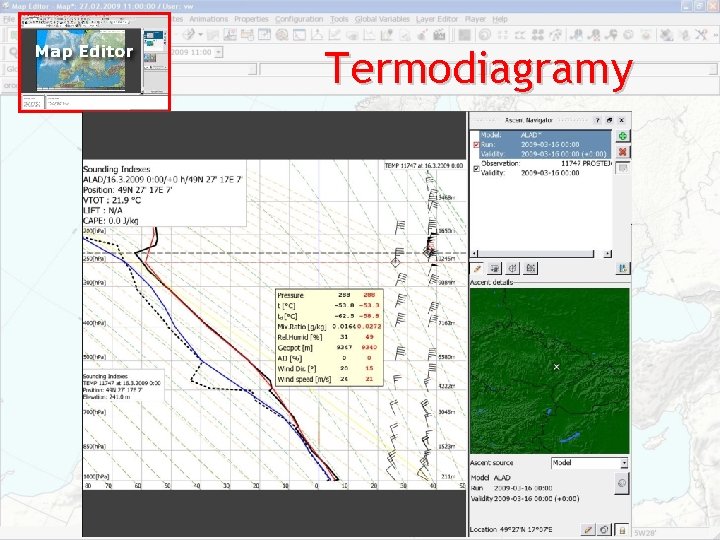

Termodiagramy ‐ ‐ Výběr typu termodiagramu Vertikální profil z pozorování, modelový profil, pseudotempy… Překrývání profilů různého času nebo i místa Tabulkový výpis parametrů (T, Td, F, RH, indexy, hladiny kondenzace, změny skupenství, vertikální rychlosti atd. ) ‐ Možnosti modifikace křivek v profilu ‐ Pomocné linie, adiabaty

Termodiagramy

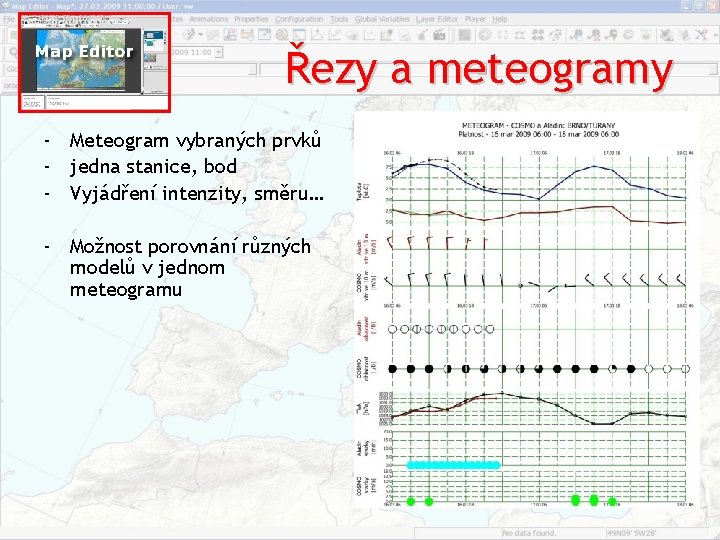

Řezy a meteogramy ‐ Meteogram vybraných prvků ‐ jedna stanice, bod ‐ Vyjádření intenzity, směru… ‐ Možnost porovnání různých modelů v jednom meteogramu

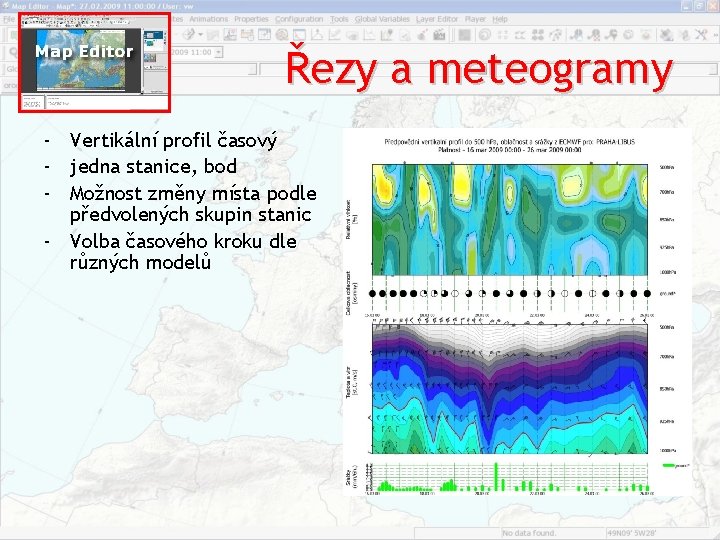

Řezy a meteogramy ‐ Vertikální profil časový ‐ jedna stanice, bod ‐ Možnost změny místa podle předvolených skupin stanic ‐ Volba časového kroku dle různých modelů

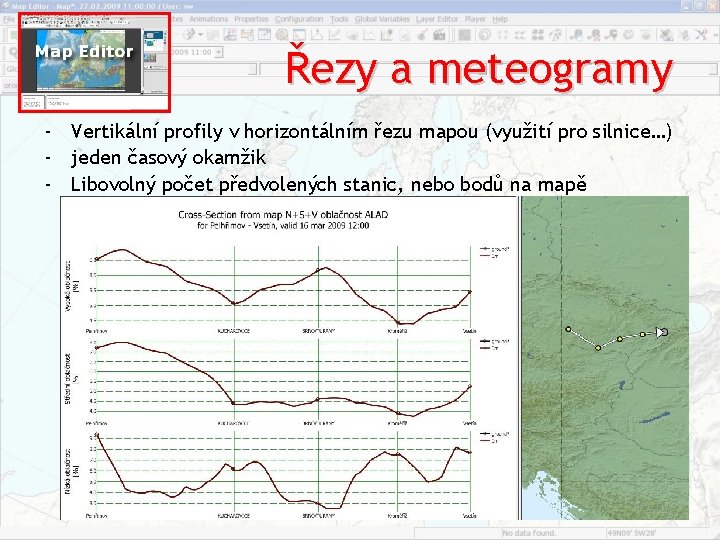

Řezy a meteogramy ‐ Vertikální profily v horizontálním řezu mapou (využití pro silnice…) ‐ jeden časový okamžik ‐ Libovolný počet předvolených stanic, nebo bodů na mapě

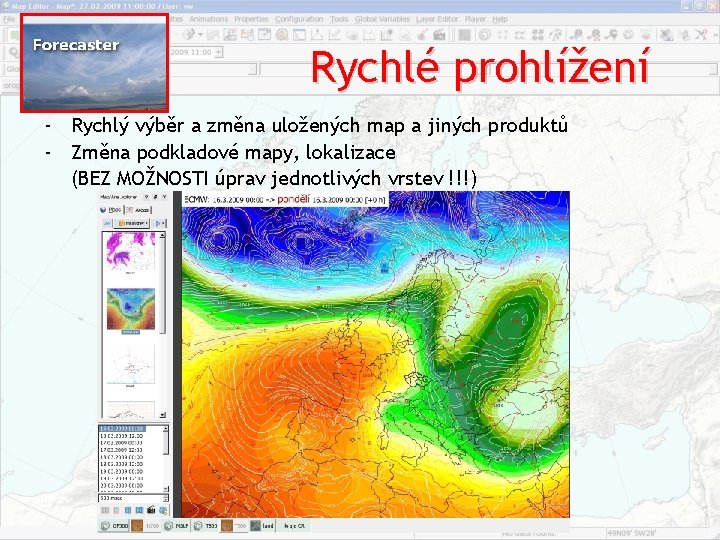

Rychlé prohlížení ‐ Rychlý výběr a změna uložených map a jiných produktů ‐ Změna podkladové mapy, lokalizace (BEZ MOŽNOSTI úprav jednotlivých vrstev !!!)

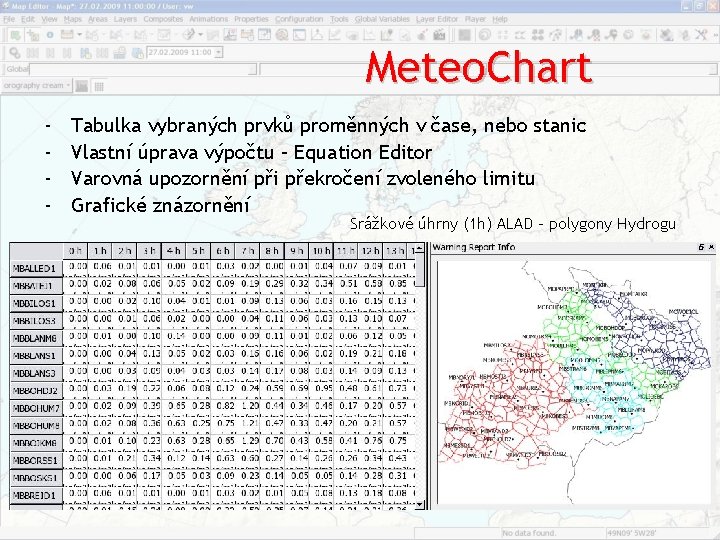

Meteo. Chart ‐ ‐ Tabulka vybraných prvků proměnných v čase, nebo stanic Vlastní úprava výpočtu – Equation Editor Varovná upozornění při překročení zvoleného limitu Grafické znázornění Srážkové úhrny (1 h) ALAD – polygony Hydrogu

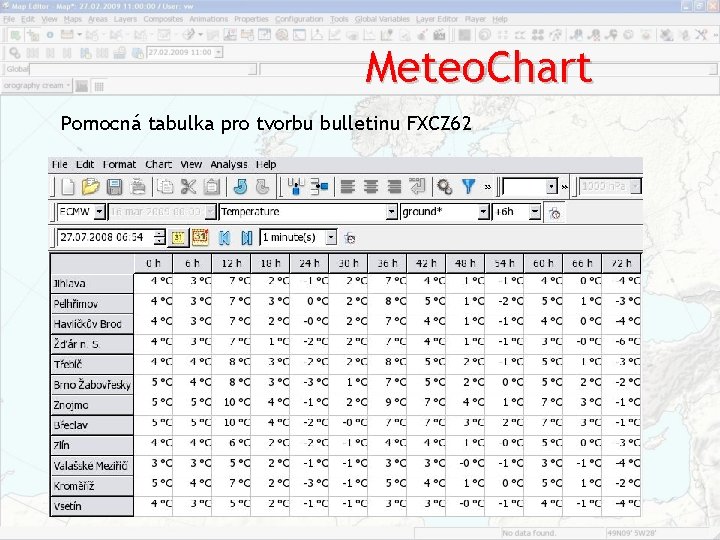

Meteo. Chart Pomocná tabulka pro tvorbu bulletinu FXCZ 62

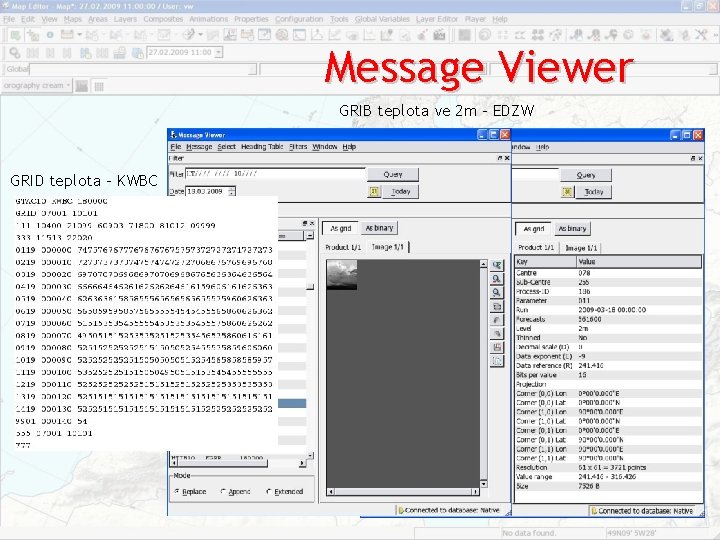

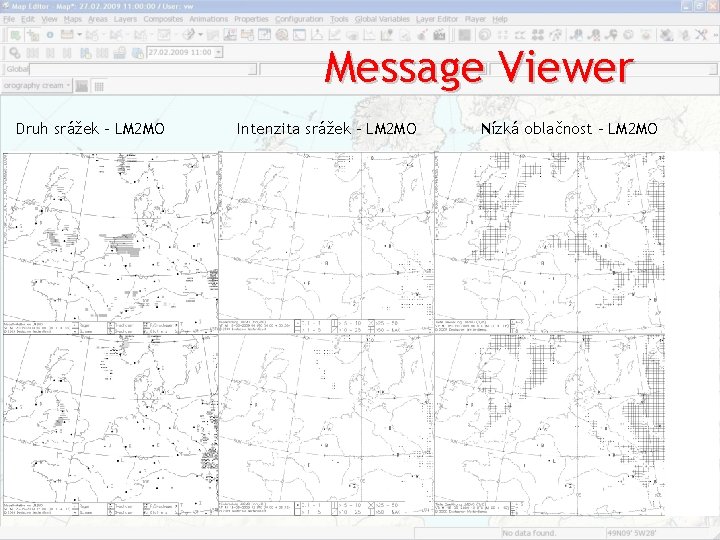

Message Viewer GRIB teplota ve 2 m – EDZW GRID teplota – KWBC

Message Viewer Druh srážek – LM 2 MO Intenzita srážek – LM 2 MO Nízká oblačnost – LM 2 MO

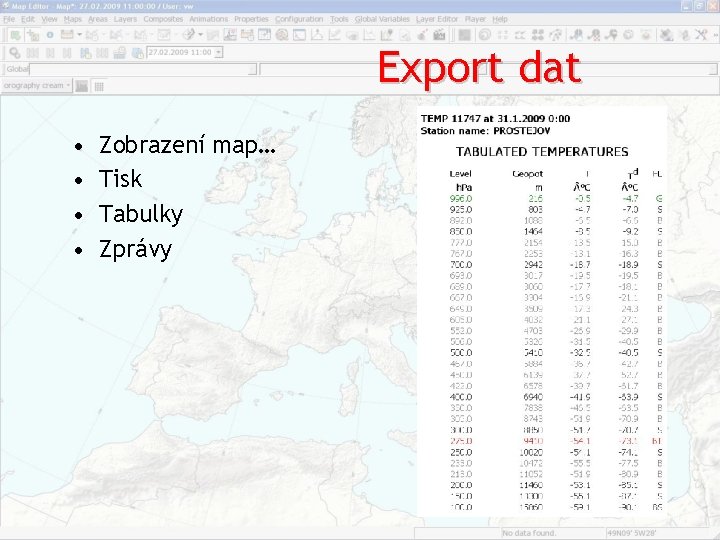

Export dat • • Zobrazení map… Tisk Tabulky Zprávy

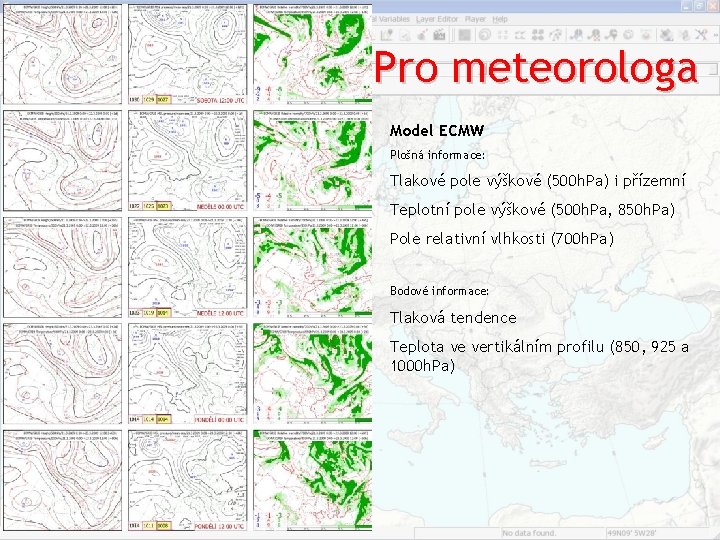

Pro meteorologa Model ECMW Plošná informace: Tlakové pole výškové (500 h. Pa) i přízemní Teplotní pole výškové (500 h. Pa, 850 h. Pa) Pole relativní vlhkosti (700 h. Pa) Bodové informace: Tlaková tendence Teplota ve vertikálním profilu (850, 925 a 1000 h. Pa)

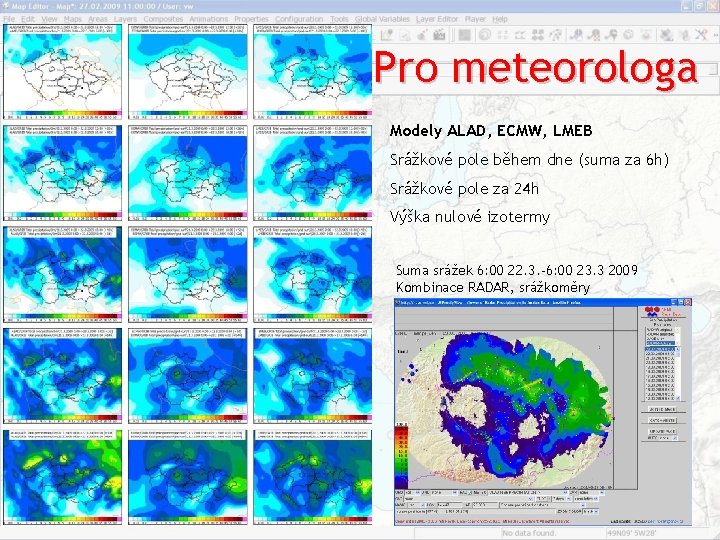

Pro meteorologa Modely ALAD, ECMW, LMEB Srážkové pole během dne (suma za 6 h) Srážkové pole za 24 h Výška nulové izotermy Suma srážek 6: 00 22. 3. ‐ 6: 00 23. 3 2009 Kombinace RADAR, srážkoměry

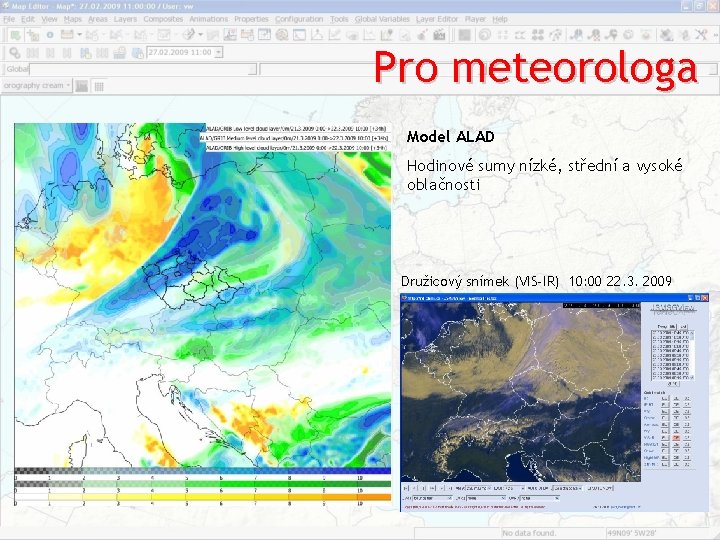

Pro meteorologa Model ALAD Hodinové sumy nízké, střední a vysoké oblačnosti Družicový snímek (VIS‐IR) 10: 00 22. 3. 2009

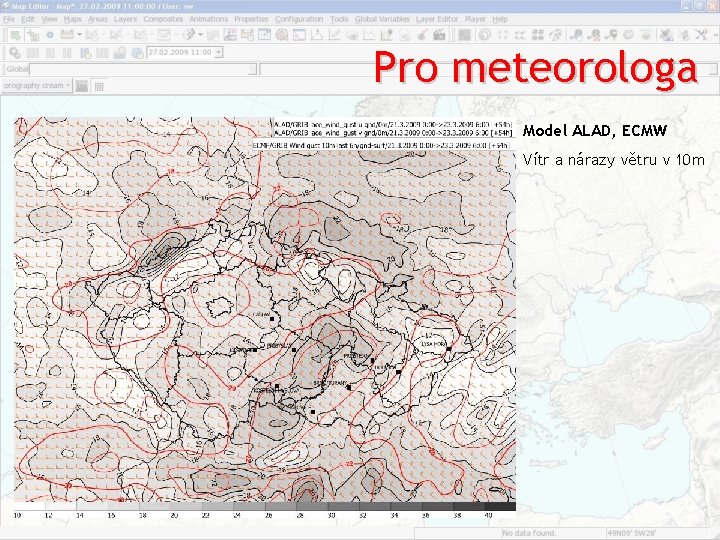

Pro meteorologa Model ALAD, ECMW Vítr a nárazy větru v 10 m

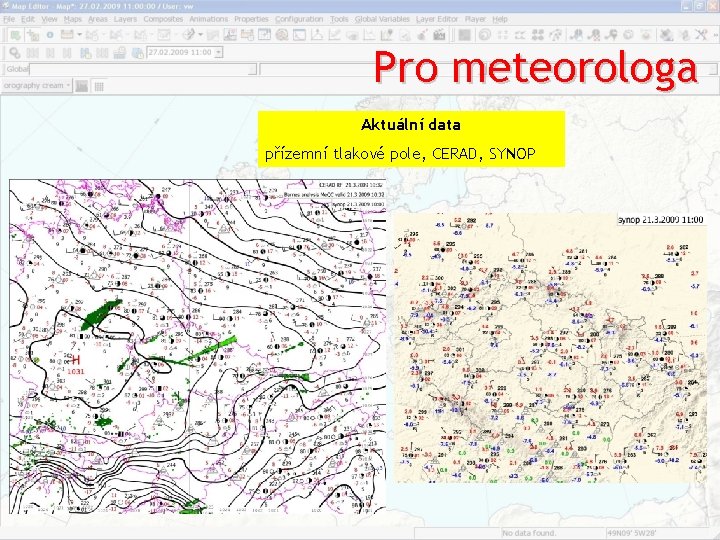

Pro meteorologa Aktuální data přízemní tlakové pole, CERAD, SYNOP

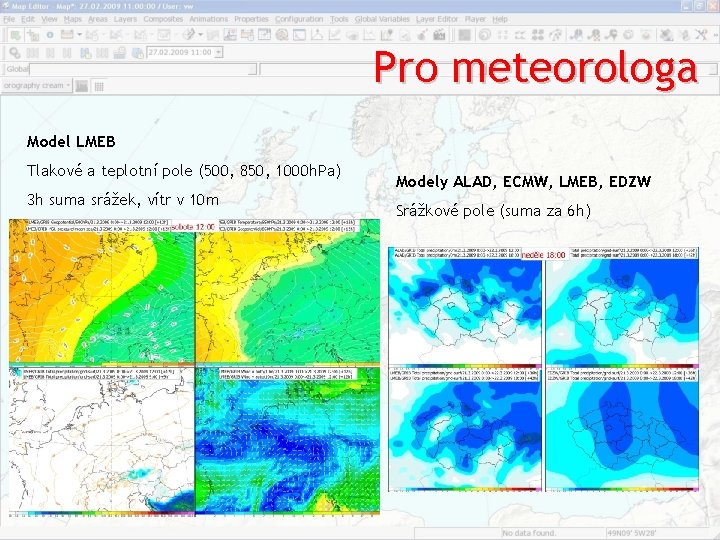

Pro meteorologa Model LMEB Tlakové a teplotní pole (500, 850, 1000 h. Pa) 3 h suma srážek, vítr v 10 m Modely ALAD, ECMW, LMEB, EDZW Srážkové pole (suma za 6 h)

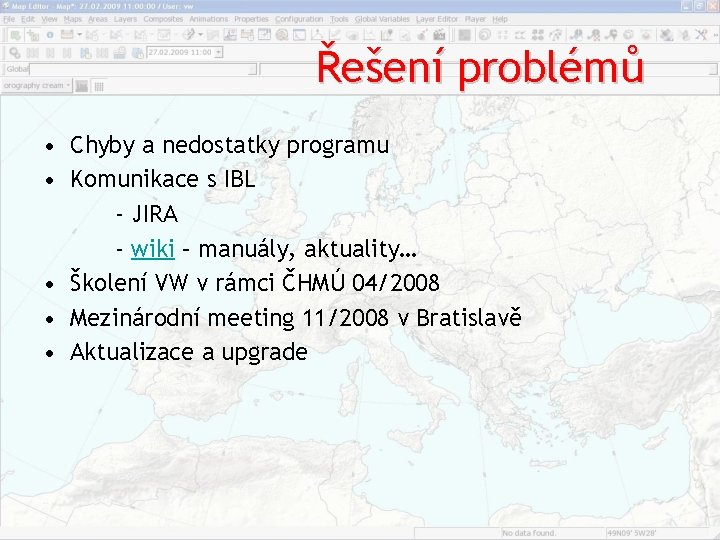

Řešení problémů • Chyby a nedostatky programu • Komunikace s IBL ‐ JIRA ‐ wiki – manuály, aktuality… • Školení VW v rámci ČHMÚ 04/2008 • Mezinárodní meeting 11/2008 v Bratislavě • Aktualizace a upgrade

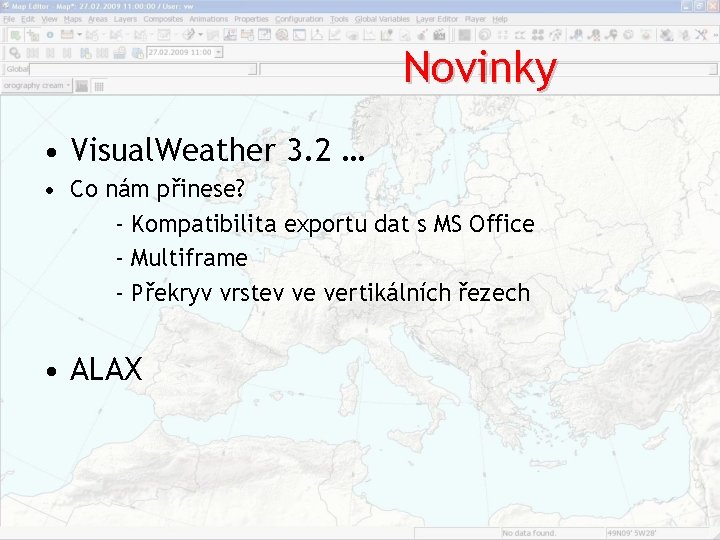

Novinky • Visual. Weather 3. 2 … • Co nám přinese? ‐ Kompatibilita exportu dat s MS Office ‐ Multiframe ‐ Překryv vrstev ve vertikálních řezech • ALAX
