PETAPETA KERJA Process Chart Tujuan menganalisis dan memperbaiki
PETA-PETA KERJA (Process Chart) Tujuan : menganalisis dan memperbaiki metode kerja, sehingga lebih efektif dan efisien
PETA KERJA - MIKRO n Peta kerja yang hanya melibatkan orang dan fasilitas dalam jumlah terbatas n Kegiatan kerja setempat (stasiun kerja) n Terdiri atas : - Man Machine Chart (Peta Kerja dan Mesin) - Left-Right Hand Chart (Peta Tangan Kiri – Tangan Kanan)

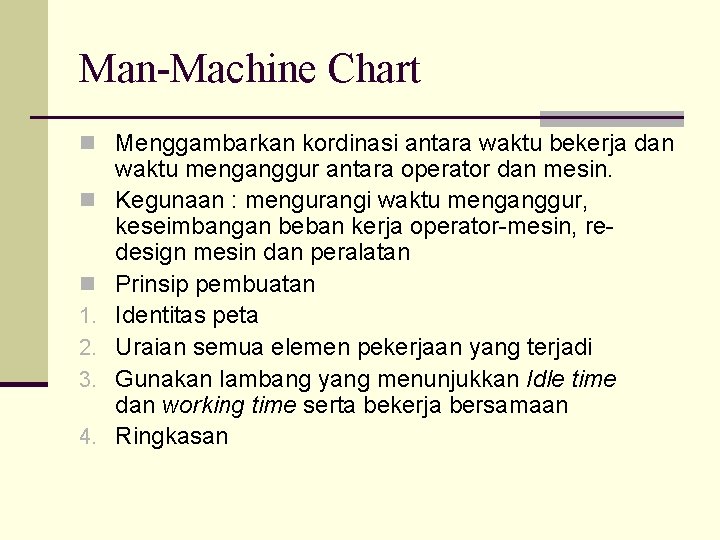

Man-Machine Chart n Menggambarkan kordinasi antara waktu bekerja dan n n 1. 2. 3. 4. waktu menganggur antara operator dan mesin. Kegunaan : mengurangi waktu menganggur, keseimbangan beban kerja operator-mesin, redesign mesin dan peralatan Prinsip pembuatan Identitas peta Uraian semua elemen pekerjaan yang terjadi Gunakan lambang yang menunjukkan Idle time dan working time serta bekerja bersamaan Ringkasan
Man-Machine Chart Perbaikan keseimbangan kerja 1. Merubah tata letak tempat kerja 2. Mengatur kembali (re-arrange) gerakan kerja 3. Merancang kembali mesin dan peralatan 4. Menambah operator untuk mesin atau menambah mesin yang dioperasikan oleh operator
Two Hand Chart (Peta Tangan Kiri dan Kanan) n Menggambarkan semua gerakan saat bekerja dan menganggur yang dilakukan oleh tangan kiri dan kanan. n Merupakan studi gerakan dengan memperhatikan prinsip ekonomi gerakan. n Sesuai untuk memperbaiki pekerjaan dengan siklus cepat dan berulang.
Two Hand Chart n Kegunaan : 1. Menyeimbangkan gerakan kedua tangan, 2. Mengurangi gerakan tidak efisien dan tidak produktif 3. Alat analisis tata letak stasiun kerja, alat melatih pekerja
Two Hand Chart n Prinsip pembuatan : n Bagian kepala memuat identitas dan sketsa dari stasiun kerja n Urutan kerja diuraikan menjadi elemen gerakan dasar n Gerakan tangan kiri dan tangan kanan disusun dalam kolom terpisah
STUDI GERAKAN n Definisi : analisa terhadap gerakan bagian tubuh operator dalam menyelesaikan pekerjaan n Menggunakan prosedur analisis gerakan melalui elemen-elemen gerakan dasar (basic motion) n Tujuan : meminimasi, menghilangkan gerakan yang tidak efektif
STUDI GERAKAN n n n 1. 2. 3. 4. 5. 6. 7. 8. Basic motion diuraikan oleh Frank B. Gilbert Terdiri atas 17 gerakan dasar yang disebut dengan 17 Therblig ( 8 efektif, 9 tidak efektif) Efektif Terbligh diantaranya : Reach : menjangkau (RE) Move : membawa (M) Grasp : memegang (G), Release : melepas (RL) Pre position : mengarahkan sementara (P), Use : menggunakan (U), Assemble : merakit (A), Disassemble : (DA)
Gerakan tidak efektif Search (S) : mencari Select (SE) : memilih Position (P) : mengarahkan Inspect (I) : memeriksa Plan (PL) : merencana Unavoidable delay (UD) : keterlambatan yg tak terhindarkan 7. Avoidale delay (D) : keterlambatan yang dapat dihindari 8. Rest to overcome (R) : istirahat untuk kelelahan 9. Hold (H) : memegang untuk memakai n 1. 2. 3. 4. 5. 6.
