PETAPETA KERJA PETA KERJA adalah TOOL untuk memperbaiki

PETA-PETA KERJA

PETA KERJA adalah “TOOL” untuk memperbaiki METODE KERJA PERBAIKAN METODE KERJA a. l: Pengertian Peta Kerja - Menghilangkan operasi-operasi yang tidak perlu � - Menggabungkan suatu operasi dengan operasi lain � - Menemukan urutan kerja/proses produksi � - Menghilangkan waktu tunggu antar operasi

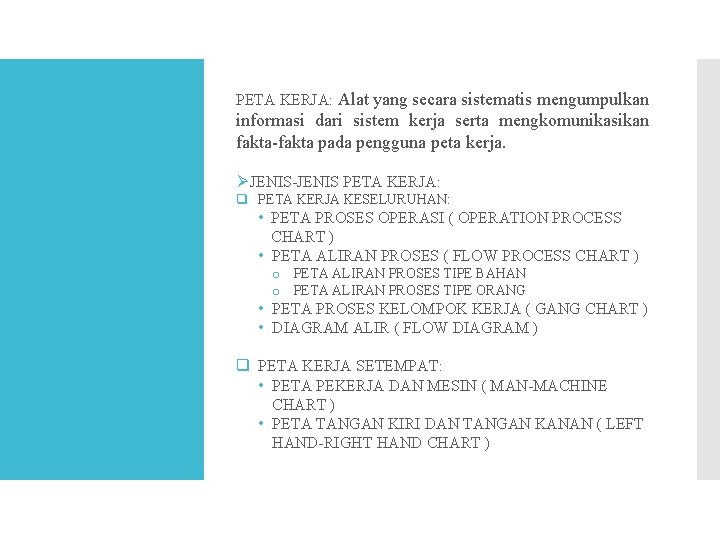

PETA KERJA: Alat yang secara sistematis mengumpulkan informasi dari sistem kerja serta mengkomunikasikan fakta-fakta pada pengguna peta kerja. Ø JENIS-JENIS PETA KERJA: q PETA KERJA KESELURUHAN: • PETA PROSES OPERASI ( OPERATION PROCESS CHART ) • PETA ALIRAN PROSES ( FLOW PROCESS CHART ) o PETA ALIRAN PROSES TIPE BAHAN o PETA ALIRAN PROSES TIPE ORANG • PETA PROSES KELOMPOK KERJA ( GANG CHART ) • DIAGRAM ALIR ( FLOW DIAGRAM ) q PETA KERJA SETEMPAT: • PETA PEKERJA DAN MESIN ( MAN-MACHINE CHART ) • PETA TANGAN KIRI DAN TANGAN KANAN ( LEFT HAND-RIGHT HAND CHART )

Peta proses operasi adalah suatu diagram yang menggambarkan langkah-langkah proses yang akan dialami bahan mengenai urutan-urutan operasi dan pemeriksaan yang dialami bahan dalam urutannya. Sejak dari awal sampai menjadi produk jadi utuh maupun sebagai bagian setengah jadi. PETA PROSES OPERASI (PPO) Kegunaan Peta Proses Operasi (OPC) Dengan adanya informasi-informasi yang bisa dicatat melalui Peta Proses Operasi, kita bisa memperoleh banyak manfaat diantaranya: Bisa mengetahui kebutuhan akan mesin dan penganggarannya. Bisa memperkirakan kebutuhan akan bahan baku. Sebagai alat untuk menentukan tata letak pabrik. Sebagai alat untuk melakukan perbaikan cara kerja yang sedang dipakai. Sebagai alat untuk pelatihan kerja.

Contoh Peta Proses Operasi (PPO)

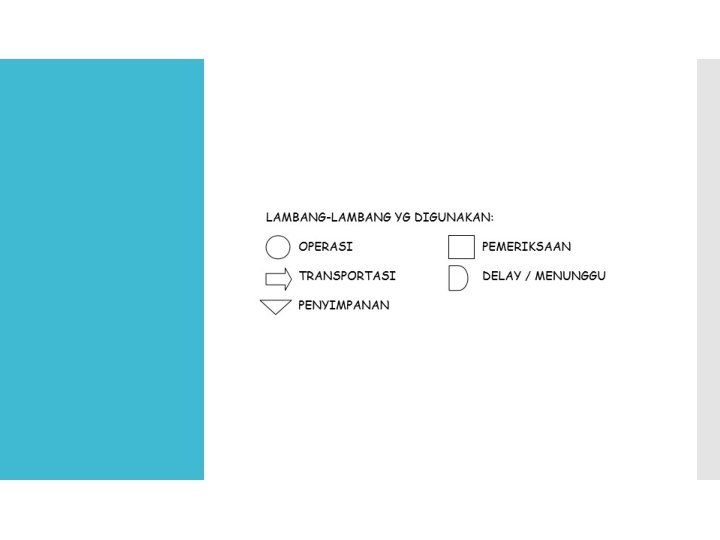

Diagram yang menggambarkan langkah-langkah proses secara lebih rinci dan lengkap dari setiap komponen pembentuk suatu produk. Peta Aliran Proses INFORMASI YANG DIBERIKAN: Urut-urutan operasi Pemeriksaan Transportasi Menunggu Penyimpanan KEGUNAAN PETA ALIRAN PROSES Memberi informasi aliran bahan atau aktivitas orang mulai awal masuk proses sampai aktivitas terakhir Memberi informasi mengenai waktu penyelesaian suatu proses Mengetahui jumlah kegiatan yang dialami bahan atau orang selama proses berlangsung Alat untuk perbaikan proses atau metoda kerja

Contoh Peta Aliran Proses

Diagram Aliran adalah Gambaran menurut skala dari susunan lantai dan gedung yang menunjukkan lokasi dari semua aktivitas yang terjadi dalam Peta Aliran Proses. Diagram Aliran (DA) KEGUNAAN DIAGRAM ALIRAN Memperjelas suatu Peta Aliran Proses Membantu dalam memperbaiki tata letak tempat kerja PRINSIP PEMBUATAN DIAGRAM ALIRAN: Identifikasi setiap aktivitas dengan lambang dan nomor sesuai dengan yang digunakan dalam Peta Aliran Proses Arah gerakan dinyatakan oleh anak panah kecil yang dibuat secara periodik sepanjang garis aliran Jika dalam ruangan terjadi lintasan lebih dari satu orang atau barang, maka dibedakan dengan warna bermacam.

Contoh Diagram Aliran

Peta Proses Kelompok Kerja Merupakan kumpulan dari beberapa peta aliran proses, dimana setiap peta aliran proses akan menunjukkan satu seri kerja dari seorang operator Menunjukkan beberapa aktivitas dari sekelompok orang yang bekerja bersama-sama dalam suatu proses, dimana satu aktivitas dengan aktivitas lainnya saling bergantungan KEGUNAAN PETA PROSES KELOMPOK KERJA: Alat untuk menganalisa aktivitas suatu kelompok kerja Mengurangi waktu/aktivitas menunggu, sehingga: Bisa mengurangi ongkos produksi atau proses Bisa mempercepat waktu penyelesaian produksi atau proses

Contoh Peta Kelompok Kerja

Diagram yang menggambarkan koordinasi antara waktu bekerja dan waktu menganggur dari interaksi antara pekerja dan mesin. Peta Pekerja dan Mesin INFORMASI YANG DIBERIKAN: Hubungan yang jelas antara waktu kerja operator dan waktu kerja mesin yang ditanganinya. KEGUNAAN PETA PEKERJA DAN MESIN: Peningkatan efektivitas penggunaan dan perbaikan kerja dilakukan dengan cara: Merubah tata letak tempat kerja Mengatur kembali gerakan-gerakan kerja Merancang kembali mesin dan peralatan Menambah pekerja bagi sebuah mesin ataupun sebaliknya

Menunjukkan waktu menganggur Digunakan untuk menyatakan pekerjaan atau mesin yang sedang menganggur atau salah satu sedang menunggu yang lain. Lambanglambing yang digunakan Menunjukkan kerja independent (tak bergantungan) Jika ditinjau dari pekerja, keadaan ini menunjukan seorang pekerja yang sedang bekerja dan independen dengan mesin dan pekerja lainnya. Menunjukkan kerja kombinasi Jika ditinjau dari pihak pekerja, lambing ini digunakan apabila diantara operator dan mesin atau dengan operator lainnya sedang bekerja secara bersama-sama.

Contoh Peta Pekerja dan Mesin

Peta tangan kanan-tangan kiri merupakan suatu alat dari studi gerakan untuk menentukan gerakan-gerakan yang efisien, yaitu gerakan-gerakan yang memang diperlukan untuk melaksanakan suatu pekerjaan. Peta Tangan Kiri dan Tangan Kanan INFORMASI YANG DIBERIKAN: • Hubungan yang jelas antara waktu kerja dan waktu menganggur dari tangan kiri dan tangan kanan • Menunjukkan perbandingan antara tugas yang dibebankan pada tangan kiri dan tangan kanan KEGUNAAN PETA TANGAN KIRI DAN TANGAN KANAN: • Alat untuk menganalisa dan memperbaiki tata letak suatu stasiun kerja • Menyeimbangkan gerakan kedua tangan dan mengurangi kelelahan • Menghilangkan atau mengurangi gerakan yang tidak efisien dan tidak produktif sehingga akan mempersingkat waktu kerja • Alat untuk melatih pekerjaan baru, dengan cara kerja yang ideal (penuntun bagi pekerja baru

Lambanglambang yang Digunakan

Contoh Peta Tangan Kiri dan Tangan Kanan
