PETA KERJA SEBAGAI ALAT ANALISA KERJA Metode dan Pengukuran Kerja 2015 1

n Peta Kerja : q Alat yang menggambarkan kegiatan kerja secara sistematis dan jelas q terdapat informasi tentang bahan, proses, waktu, mesin, n Perbaikan metode kerja : q Menghilangkan operasi yang tidak perlu q Menggabungkan operasi satu dengan operasi lain q Menemukan urutan proses yang lebih baik q Menentukan mesin yang lebih ekonomis q Menghilangkan waktu tunggu antar proses 2

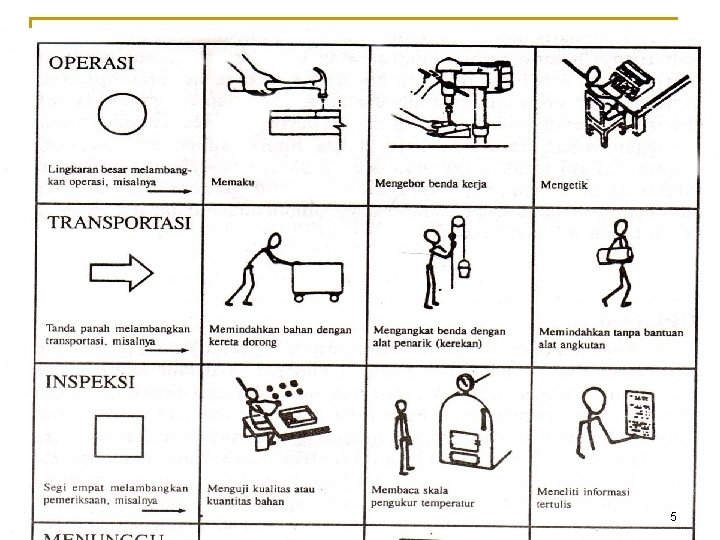

lambang Operasi keterangan Bahan mengalami perubahan fisik, kimia, mikrobiologi Menerima & memberi informasi Membuat rencana & kalkulasi Bahan berpindah dg dibawa atau dg alat bantu transportasi Manusia berjalan membawa obyek Obyek diperiksa Obyek dibandingkan dengan standar inspeksi 3

lambang keterangan Delay Tidak ada kegiatan sementara Bahan, manusia, mesin berhenti sementara storage Bahan disimpan dlm waktu cukup lama Jk bhn akan diproses kembali, harus melalui prosedur tertentu Operasi bersama-sama dg pemeriksaan pd stasiun kerja yg sama Operasi & inspeksi 4

5

6

Berdasarkan kegiatannya, peta kerja dibagi dalam 2 kelompok : 1. Peta kerja untuk kegiatan kerja keseluruhan (dlm 1 industri) n n Peta Proses Operasi Peta Aliran Proses Peta Proses Produk Banyak Diagram Aliran 2. Peta kerja untuk menganalisa kegiatan kerja setempat (dlm 1 stasiun kerja) n n n Peta Pekerja dan Mesin Peta Tangan Kiri dan Tangan Kanan Peta Proses Kelompok Kerja 7

Peta Proses Operasi : PPO (Operation Process Chart) n Informasi peta proses operasi : q q Informasi sangat luas tapi tidak detail Hanya pada aktivitas yang produktif saja (operasi dan inspeksi) Tidak ada penggambaran delay dan penyimpanan Segitiga terakhir hanya untuk menunjukkan tahapan operasi sudah berakhir 8

9

10

11

12

PPO 13

Telaah dg 5 W, 1 H n Why (mengapa) q q q n Mengapa operasi diperlukan? Mengapa dilaksanakan dg cara demikian? Mengapa menggunakan mesin & teknologi spt sekarang ? What (apa) q Apa maksud & tujuan yg ingin dicapai? 14

n Who (siapa) q n Where (dimana) q n Dimana operasi dilaksanakan agar cost paling murah? When (kapan) q n Siapa yg diserahi tanggung jwb pekerjaan ini ? Kapan dilaksanakan agar mudah dipindahkan ? How (bagaimana) q Bagaimana oprasi bisa lebih efektif & efisien ? 15

Analisa suatu Peta Proses Operasi : 1. Analisa terhadap bahan 2. Analisa terhadap operasi 3. Pemeriksaan 4. waktu 16

Peta Aliran Proses n Analisa suatu PAP : n n eliminasi operasi yang tidak perlu atau mengkombinasi dengan operasi lain. eliminasi aktivitas handling yang tidak efisien mengurangi jarak perpindahan bahan mengurangi waktu yang terbuang sia-sia karena operasi / kegiatan yang tidak produktif seperti delay / penundaan 17

Perbedaan dengan PPO : n n PPO terbatas pada aktivitas yang produktif saja, yaitu operasi dan inspeksi, sedang PAP untuk semua aktivitas PPO menggambarkan perjalanan semua bahan, sedang PAP hanya menggambarkan perjalanan satu bahan atau orang 18

19

20
