Pesawat Sederhana Tujuan mempelajari bab ini Apa itu

Pesawat Sederhana

Tujuan mempelajari bab ini

Apa itu pesawat sederhana Pesawat sederhana adalah alat yang dapat memudahkan kita melakukan usaha dengan menmgubah besar atau arah gaya. 1. 2. 3. 4. Contoh pesawat sederhana Pengungkit (tuas) Katrol Bidang miring Gir

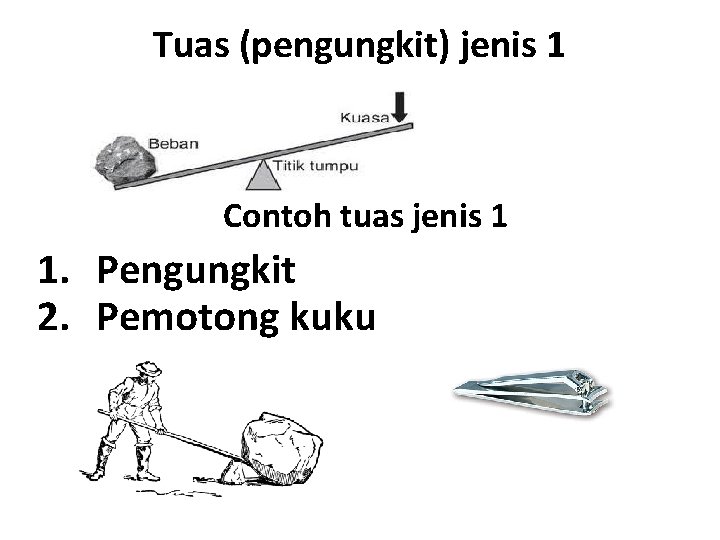

Tuas (pengungkit) jenis 1 Contoh tuas jenis 1 1. Pengungkit 2. Pemotong kuku

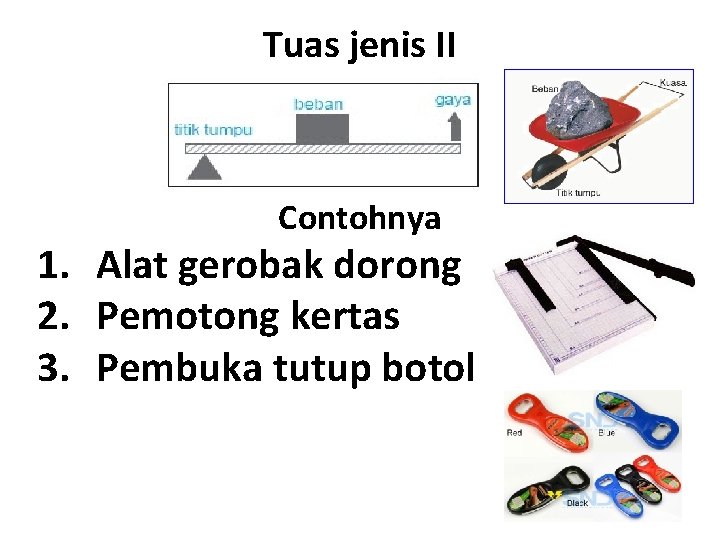

Tuas jenis II Contohnya 1. Alat gerobak dorong 2. Pemotong kertas 3. Pembuka tutup botol

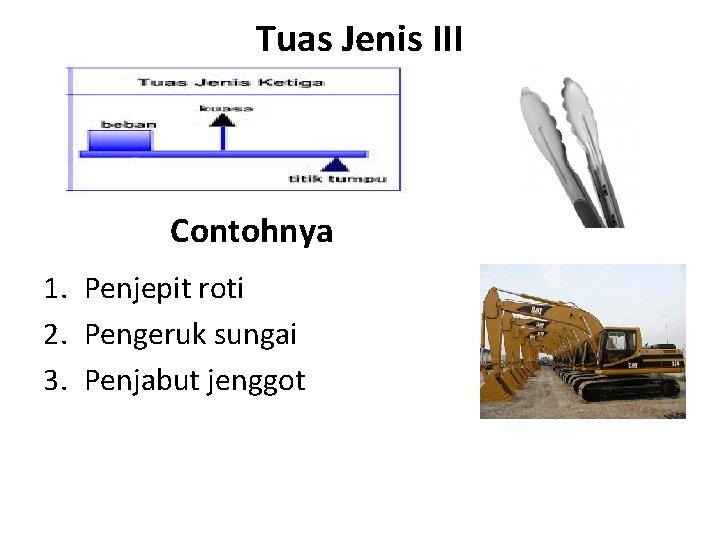

Tuas Jenis III Contohnya 1. Penjepit roti 2. Pengeruk sungai 3. Penjabut jenggot

Secara matematis ketiga tuas adalah Keuntungan mekanis

Contoh soal Sebuah pengungkit dengan perbandingan lengan kuasa 2: 5, digunakan untuk mengangkat beban 2. 800 N. Hitunglah: a. b. Gaya yang diperlukan untuk mengangkat beban tersebut keuntungan mekanis pengungkit Diketahui Lb = 2 Lk = 5 W = 2. 800 N Ditanya F, Km. . . ? Penyelesaian

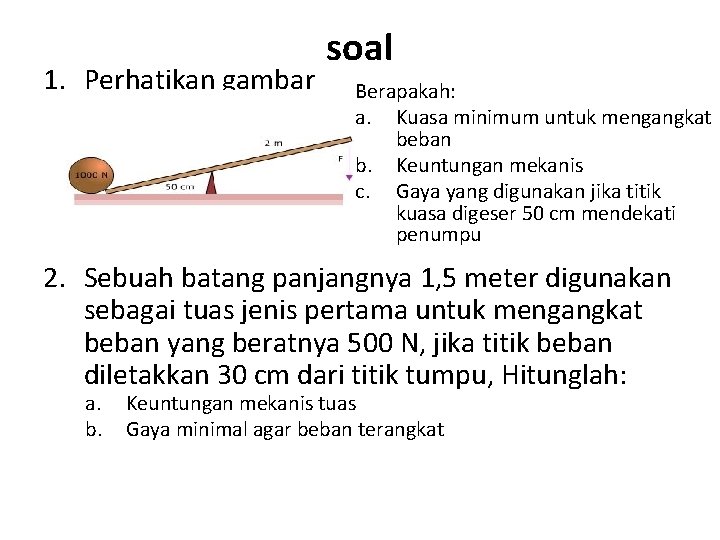

1. Perhatikan gambar soal Berapakah: a. Kuasa minimum untuk mengangkat beban b. Keuntungan mekanis c. Gaya yang digunakan jika titik kuasa digeser 50 cm mendekati penumpu 2. Sebuah batang panjangnya 1, 5 meter digunakan sebagai tuas jenis pertama untuk mengangkat beban yang beratnya 500 N, jika titik beban diletakkan 30 cm dari titik tumpu, Hitunglah: a. b. Keuntungan mekanis tuas Gaya minimal agar beban terangkat

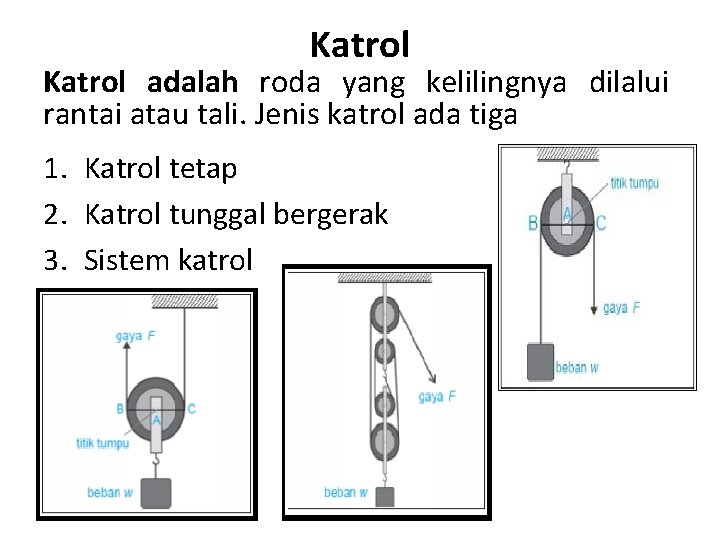

Katrol adalah roda yang kelilingnya dilalui rantai atau tali. Jenis katrol ada tiga 1. Katrol tetap 2. Katrol tunggal bergerak 3. Sistem katrol

Katrol tetap Keuntungan mekanisnya Katrol ini tidak memperbesar gaya melainkan hanya mengubah arah gaya, yang searah dengan arah gaya beratmu, sehingga ketika kamu menaikkan beban lebih mudah

Katrol tunggal bergerak Keuntungan mekanisnya Katrol ini lebih mudah menaikkan beban, akan tetapi arah gaya yang diberikan arahnya ke atas, berlawanan dengan arah gaya berat. Alat ini memperbesar gaya

Sitem katrol Untuk menghitung keuntungan mekanis pada sistem katrol jumlah tali pada katrol di atas beban

Contoh soal Perhatikan gambar di bawah Jika beban 18. 000 N, berapa besar gaya minimal dan keuntungan mekanis katrol Penyelesaian Diketahui W = 18. 000 Ditanya F & Km. . . ? Jawab Km = 2

Soal 1. Perhatikan gambar di bawah ini Berapa besar keuntungan mekanis dan gaya minimal yang dibutuhkan agar benda dapat naik 2. Perhatikan gambar dibawah ini a. b. c. Berapa keuntungan mekanis sistem katrol tersebut Apabila sitem katrol digunakan untuk menaikkan beban seberat 5000 n, berapa gaya minimum yang diperlukan Agar beban naik 1, 5 meter dari letak semula, berapa panjang tali yang tertarik

Bidang miring adalah pesawat sederhana berupa permukaan miring yang penampangnya berbentuk segitiga dan berfungsi sebagai pengali gaya. Keuntungan mekanis bidang miring

Alat yang bekerja sesuai bidang miring 1. Sekrup 2. Mata pisau 3. tangga

Contoh soal Perhatikan gambar diatas! Bila beban seberat 5. 000 N dinaikkan setinggi 10 m dengan menggunakan papan yang panjangnya 20 m yang dibuat seperti gambar diatas, tentukan keuntungan mekanis dan gaya minimum yang diperlukan untuk dapat menariknya? Penyelesaian Diketahui: h = 10 m s = 20 m W = 5. 000 N Ditanya: Km dan F. . . ? Jawab:

Soal 1. Perhatikan gambar dibawah ini Jika berat beban 1000 N, tentukan: a. Berapa besar keuntungan mekanis b. Berapa besar gaya minimal agar benda bergerak 2. Perhatikan gambar dibawah ini Jika berat beban 9000 N, tentukan: a. Berapa besar keuntungan mekanis b. Berapa besar gaya minimal agar benda bergerak

Roda gigi (Gir) adalah sepasang roda bergigi saling bersambungan yang dapat digunakan untuk menambah atau mengurangi gaya Roda gigi besar memberikan gaya yang lebih besar, sehingga kuasa yang diperlukan lebih kecil, tetapi ini harus dibayar dengan kecepatan putar yang lebih lambat. Sebaliknya, roda gigi kecil memberikan kecepatan putar yang lebih cepat, tetapi ini memberikan gaya yang lebih kecil, sehingga harus dibayar dengan kuasa yang lebih besar.
