PESAWAT SEDERHANA 1 TUAS 2 KATROL 3 BIDANG
![PESAWAT SEDERHANA 1. TUAS 2. KATROL 3. BIDANG MIRING 4. RODA DAN POROS PESAWAT SEDERHANA 1. TUAS 2. KATROL 3. BIDANG MIRING 4. RODA DAN POROS](https://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-1.jpg)
PESAWAT SEDERHANA 1. TUAS 2. KATROL 3. BIDANG MIRING 4. RODA DAN POROS
![Mana yang lebih mudah dikerjakan ? A B Mana yang lebih mudah dikerjakan ? A B](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-2.jpg)
Mana yang lebih mudah dikerjakan ? A B
![Mana yang lebih mudah dikerjakan ? A B Mana yang lebih mudah dikerjakan ? A B](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-3.jpg)
Mana yang lebih mudah dikerjakan ? A B
![Mana yang lebih mudah dikerjakan ? A B Mana yang lebih mudah dikerjakan ? A B](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-4.jpg)
Mana yang lebih mudah dikerjakan ? A B
![Alat-alat yang dapat mempermudah usaha manusia disebut pesawat sederhana. Setiap pesawat sederhana mempunyai keuntungan Alat-alat yang dapat mempermudah usaha manusia disebut pesawat sederhana. Setiap pesawat sederhana mempunyai keuntungan](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-5.jpg)
Alat-alat yang dapat mempermudah usaha manusia disebut pesawat sederhana. Setiap pesawat sederhana mempunyai keuntungan mekanis.
![KEUNTUNGAN MEKANIS PESAWAT SEDERHANA Keuntungan Mekanis pesawat sederhana adalah perbandingan antara beban dengan kuasa KEUNTUNGAN MEKANIS PESAWAT SEDERHANA Keuntungan Mekanis pesawat sederhana adalah perbandingan antara beban dengan kuasa](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-6.jpg)
KEUNTUNGAN MEKANIS PESAWAT SEDERHANA Keuntungan Mekanis pesawat sederhana adalah perbandingan antara beban dengan kuasa yang dikeluarkan. KM : keuntungan mekanis W : beban (N) F : kuasa (N) KM > 1, pesawat tersebut menguntungkan KM < 1, pesawat tersebut merugikan. KM = 1, pesawat tersebut tidak menguntungkan dan tidak merugikan.
![TUAS Tuas adalah alat yang berguna untuk mengangkat beban. Bagian bagian tuas adalah : TUAS Tuas adalah alat yang berguna untuk mengangkat beban. Bagian bagian tuas adalah :](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-7.jpg)
TUAS Tuas adalah alat yang berguna untuk mengangkat beban. Bagian bagian tuas adalah : . beban (W) Kuasa (F) lf lw Titik tumpu (T) Jenis-jenis Tuas : Tuas kelas pertama, tuas kelas kedua, tuas kelas ketiga. a. Beban (w) = Gaya berat. b. Titik Tumpu (T) c. Kuasa (F) = Gaya yang diperlukan untuk mengangkat beban. d. Lengan kuasa (lf) = Jarak antara kuasa dengan titik tumpu. e. Lengan beban (lw) = Jarak antara beban dengan titik tumpu.
![a. TUAS JENIS PERTAMA Tuas Jenis Pertama : Titik tumpu berada diantara beban dan a. TUAS JENIS PERTAMA Tuas Jenis Pertama : Titik tumpu berada diantara beban dan](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-8.jpg)
a. TUAS JENIS PERTAMA Tuas Jenis Pertama : Titik tumpu berada diantara beban dan kuasa. Contoh : gunting, tang, catut, neraca, jungkat jungkit.
![b. TUAS JENIS KEDUA Tuas jenis kedua Beban terletak diantara titik tumpu dan kuasa. b. TUAS JENIS KEDUA Tuas jenis kedua Beban terletak diantara titik tumpu dan kuasa.](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-9.jpg)
b. TUAS JENIS KEDUA Tuas jenis kedua Beban terletak diantara titik tumpu dan kuasa. Contoh : pemecah kemiri, pembuka botol, gerobak dorong roda satu, pemotong kertas, pelubang kertas.
![c. TUAS JENIS KETIGA Tuas Jenis Ketiga : Kuasa terletak diantara beban dan titik c. TUAS JENIS KETIGA Tuas Jenis Ketiga : Kuasa terletak diantara beban dan titik](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-10.jpg)

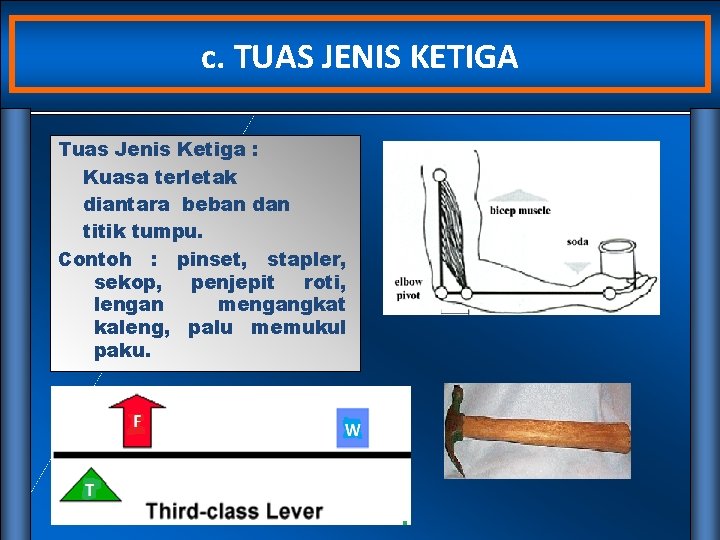

c. TUAS JENIS KETIGA Tuas Jenis Ketiga : Kuasa terletak diantara beban dan titik tumpu. Contoh : pinset, stapler, sekop, penjepit roti, lengan mengangkat kaleng, palu memukul paku.
![Perumusan pada Tuas F W lf lw F = kuasa (N) lf = lengan Perumusan pada Tuas F W lf lw F = kuasa (N) lf = lengan](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-11.jpg)
Perumusan pada Tuas F W lf lw F = kuasa (N) lf = lengan kuasa (m). W = beban (N) lw = lengan beban (m) KM = Keuntungan mekanik.
![Contoh : 1. Sebuah batu besar dengan berat 450 N akan diangkat dengan tuas. Contoh : 1. Sebuah batu besar dengan berat 450 N akan diangkat dengan tuas.](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-12.jpg)
Contoh : 1. Sebuah batu besar dengan berat 450 N akan diangkat dengan tuas. Jika lengan beban 0, 5 m dan lengan kuasa 1, 5 m, berapa gaya yang diperlukan dan hitunglah keuntungan mekanis tuas tersebut ! 2. Sebuah batu besar dengan massa 60 kg akan diangkat dengan tuas yang mempunyai panjang 1, 5 m. Jika jarak antara beban dengan titik tumpu 0, 5 m, berapa gaya yang diperlukan dan berapa keuntungan mekanis tuas tersebut? 3. Jika keuntungan mekanis sebuah tuas adalah 5, dan besar kuasa 100 N, hitunglah berat beban !
![2. KATROL Katrol adalah pesawat sederhana yang berupa roda dikelilingi oleh tali berfungsi untuk 2. KATROL Katrol adalah pesawat sederhana yang berupa roda dikelilingi oleh tali berfungsi untuk](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-13.jpg)
2. KATROL Katrol adalah pesawat sederhana yang berupa roda dikelilingi oleh tali berfungsi untuk mempermudah mengangkat beban. Jenis – jenis katrol : a. Katrol tetap b. Katrol bergerak c. Katrol takal
![a. KATROL TETAP Katrol tetap adalah katrol yang hanya berputar dan diam di tempat. a. KATROL TETAP Katrol tetap adalah katrol yang hanya berputar dan diam di tempat.](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-14.jpg)
a. KATROL TETAP Katrol tetap adalah katrol yang hanya berputar dan diam di tempat. W Fungsi katrol tetap adalah untuk mengubah arah gaya sehingga mempermudah usaha. F Contoh katrol tetap : katrol pada sumur, pengerek bendera, dll
![Contoh katrol tetap : Contoh katrol tetap :](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-15.jpg)
Contoh katrol tetap :
![b. KATROL BERGERAK Katrol bergerak adalah katrol yang ikut bergerak bersama beban. F W b. KATROL BERGERAK Katrol bergerak adalah katrol yang ikut bergerak bersama beban. F W](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-16.jpg)
b. KATROL BERGERAK Katrol bergerak adalah katrol yang ikut bergerak bersama beban. F W Fungsi katrol bergerak adalah untuk mengubah arah dan memperkecil gaya.
![c. KATROL TAKAL Katrol takal adalah gabungan antara katrol tetap dan katrol bergerak. F c. KATROL TAKAL Katrol takal adalah gabungan antara katrol tetap dan katrol bergerak. F](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-17.jpg)
c. KATROL TAKAL Katrol takal adalah gabungan antara katrol tetap dan katrol bergerak. F Fungsi katrol takal adalah untuk mengubah arak gerak dan lebih memperkecil gaya. W
![Hitung berapa keuntungan mekanis: Hitung berapa keuntungan mekanis:](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-18.jpg)

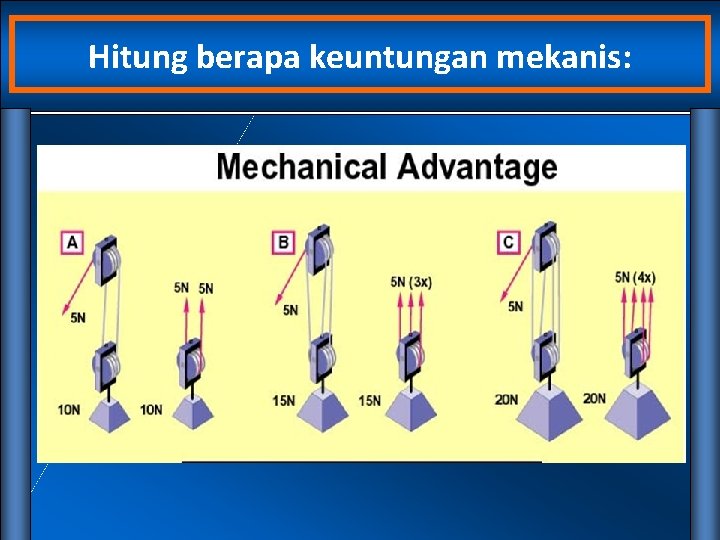

Hitung berapa keuntungan mekanis:
![Contoh : 1. Sebuah beban dengan massa 30 kg akan diangkat dengan menggunakan katrol. Contoh : 1. Sebuah beban dengan massa 30 kg akan diangkat dengan menggunakan katrol.](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-19.jpg)
Contoh : 1. Sebuah beban dengan massa 30 kg akan diangkat dengan menggunakan katrol. Hitung kuasa yang diperlukan dan keuntungan mekanis katrol, jika katrol tersebut berbentuk seperti gambar dibawah ini ! A. B. C. D.
![BIDANG MIRING Bidang miring adalah pesawat sederhana yang biasanya digunakan untuk memindahkan barang ke BIDANG MIRING Bidang miring adalah pesawat sederhana yang biasanya digunakan untuk memindahkan barang ke](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-20.jpg)
BIDANG MIRING Bidang miring adalah pesawat sederhana yang biasanya digunakan untuk memindahkan barang ke tempat yang lebih tinggi. Contoh bidang miring : sekrup, obeng, paku, pisau, tangga, jalan dipegunungan.
![PERUMUSAN PADA BIDANG MIRING F = kuasa/gaya. (N) s = panjang lintasan. W = PERUMUSAN PADA BIDANG MIRING F = kuasa/gaya. (N) s = panjang lintasan. W =](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-21.jpg)
PERUMUSAN PADA BIDANG MIRING F = kuasa/gaya. (N) s = panjang lintasan. W = berat beban(N) h = tinggi bidang miring. KM = keuntungan mekanis.
![Contoh : 1. Sebuah peralatan dengan massa 150 kg akan diangkat ke bak truk Contoh : 1. Sebuah peralatan dengan massa 150 kg akan diangkat ke bak truk](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-22.jpg)
Contoh : 1. Sebuah peralatan dengan massa 150 kg akan diangkat ke bak truk yang mempunyai tingggi 90 cm dengan menggunakan bidang miring yang mempunyai panjang 3 meter. Berapa gaya minimal yang harus dikeluarkan untuk mengangkat peralatan tersebut dan berapa keuntungan mekanis bidang miring? (g : 10 m/s 2) 2. Sebuah kotak barang bermassa m akan diangkat ke truk dengan bidang miring. Jika tinggi bak truk dari tanah 1 m, panjang bidang miring 3 m, dan gaya yang diperlukan untuk memindahkan 500 N, hitunglah : a. keungtungan mekanis bidang miring b. berat beban yang ditarik c. Massa beban (g : 10 m/s 2) d. Usaha yang digunakan.
![4. RODA BERGANDAR (BERPOROS) Roda bergandar adalah pesawat sederhana yang terdiri atas sebuah roda 4. RODA BERGANDAR (BERPOROS) Roda bergandar adalah pesawat sederhana yang terdiri atas sebuah roda](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-23.jpg)
4. RODA BERGANDAR (BERPOROS) Roda bergandar adalah pesawat sederhana yang terdiri atas sebuah roda atau alat pemutar yang dihubungkan dengan sebuah poros yang dapat berputar bersama-sama. Contoh roda bergandar : roda sepeda, gerinda, setir mobil.
![Contoh : 1. Sebuah beban dengan berat 500 N akan diangkat dengan menggunakan roda Contoh : 1. Sebuah beban dengan berat 500 N akan diangkat dengan menggunakan roda](http://slidetodoc.com/presentation_image_h/0971c7cc26d48f3c08986c3abb38084c/image-24.jpg)
Contoh : 1. Sebuah beban dengan berat 500 N akan diangkat dengan menggunakan roda bergandar. Jika jari-jari roda 49 cm dan jari-jari gandar 7 cm, tentukan : a. keuntungan mekanis b. gaya yang diperlukan untuk mengangkat beban tersebut ! 2. Sebuah roda bergandar memiliki jari-jari 36 cm dengan jari-jari gandarnya 6 cm. Jika gaya kuasa 117, 6 N, tentukan : a. keuntungan mekanis b. massa beban yang diangkat.
