PERTEMUAN KE 3 KOMPONEN ELEKTRONIKA Create Defi Pujianto

PERTEMUAN KE 3 KOMPONEN ELEKTRONIKA Create : Defi Pujianto, S, Kom

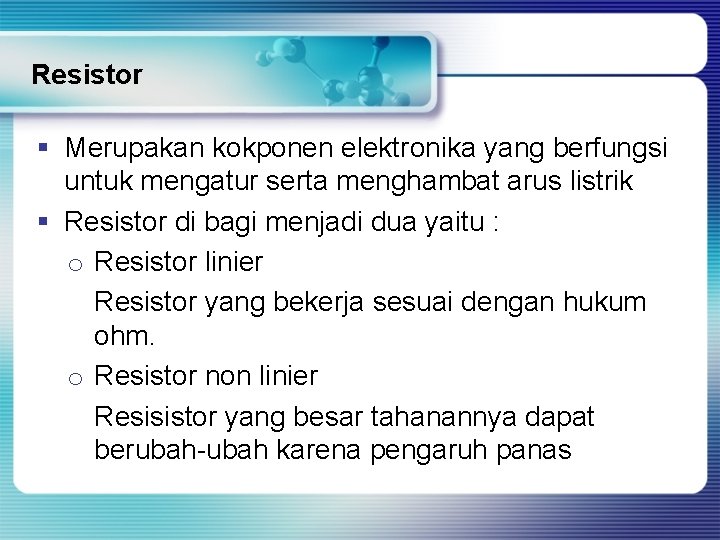

Resistor § Merupakan kokponen elektronika yang berfungsi untuk mengatur serta menghambat arus listrik § Resistor di bagi menjadi dua yaitu : o Resistor linier Resistor yang bekerja sesuai dengan hukum ohm. o Resistor non linier Resisistor yang besar tahanannya dapat berubah-ubah karena pengaruh panas

Gambar Resistor

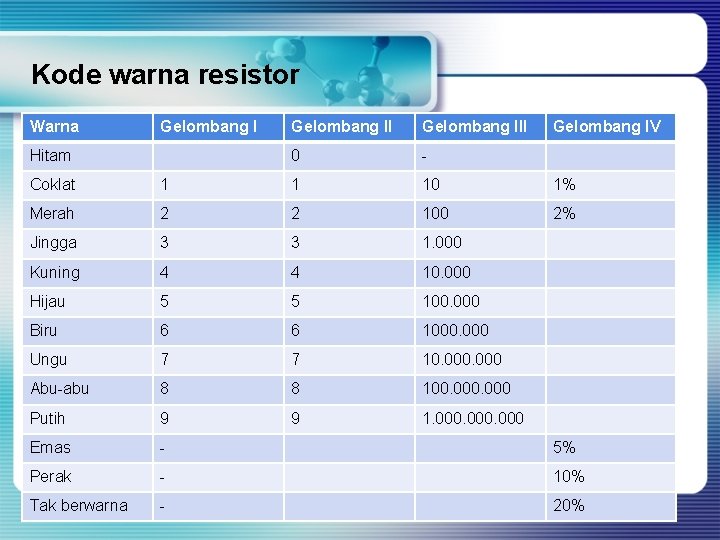

Kode warna resistor Warna Gelombang I Hitam Gelombang III 0 - Gelombang IV Coklat 1 1 10 1% Merah 2 2 100 2% Jingga 3 3 1. 000 Kuning 4 4 10. 000 Hijau 5 5 100. 000 Biru 6 6 1000. 000 Ungu 7 7 10. 000 Abu-abu 8 8 100. 000 Putih 9 9 1. 000 Emas - 5% Perak - 10% Tak berwarna - 20%

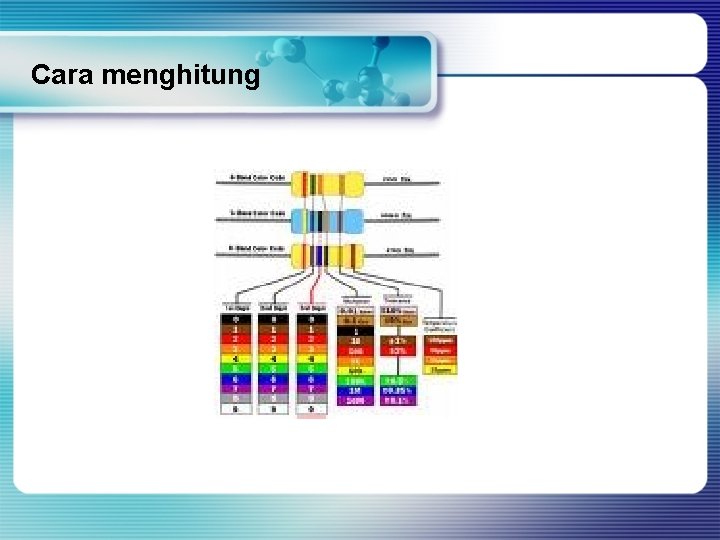

Cara menghitung

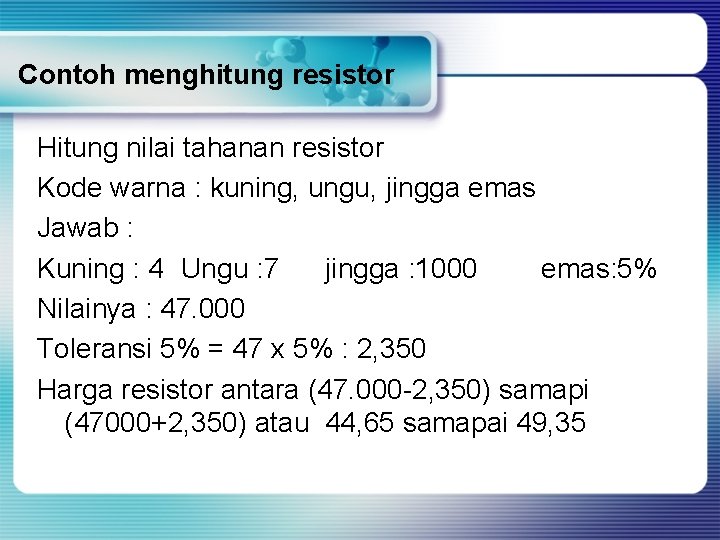

Contoh menghitung resistor Hitung nilai tahanan resistor Kode warna : kuning, ungu, jingga emas Jawab : Kuning : 4 Ungu : 7 jingga : 1000 emas: 5% Nilainya : 47. 000 Toleransi 5% = 47 x 5% : 2, 350 Harga resistor antara (47. 000 -2, 350) samapi (47000+2, 350) atau 44, 65 samapai 49, 35

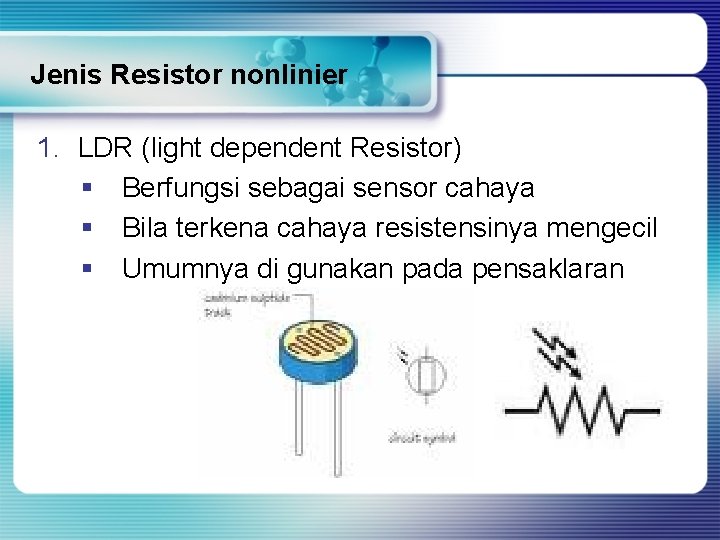

Jenis Resistor nonlinier 1. LDR (light dependent Resistor) § Berfungsi sebagai sensor cahaya § Bila terkena cahaya resistensinya mengecil § Umumnya di gunakan pada pensaklaran

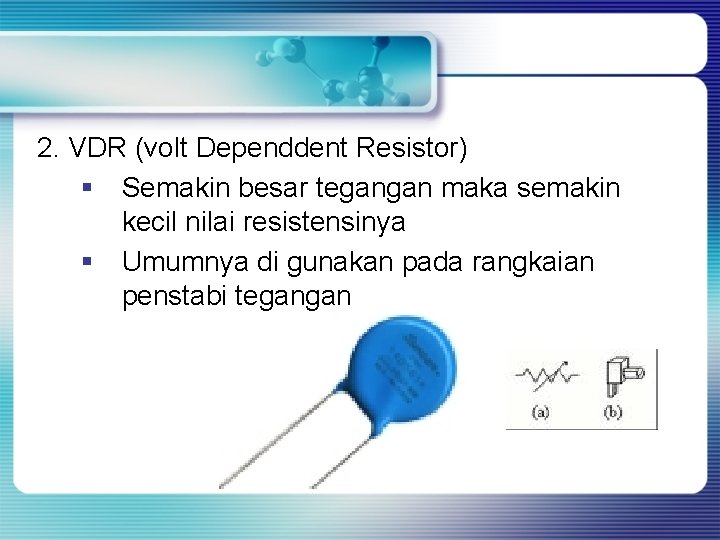

2. VDR (volt Dependdent Resistor) § Semakin besar tegangan maka semakin kecil nilai resistensinya § Umumnya di gunakan pada rangkaian penstabi tegangan

Jenis Resistor 3. PTC (Positif Temperature coefficient) thermistor § Pada suhu dingin resistensinya mengecil pada sushu panas resistensinya membesar § Berfungsi sebagai relay, dan pelindung tegangan masuk terhadap beban yang arusnya besar § Umumnya di gunakan pada TV berwarna

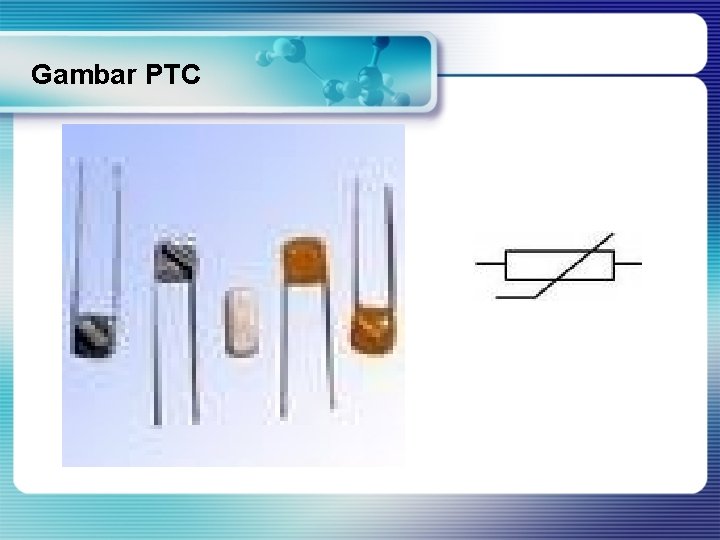

Gambar PTC

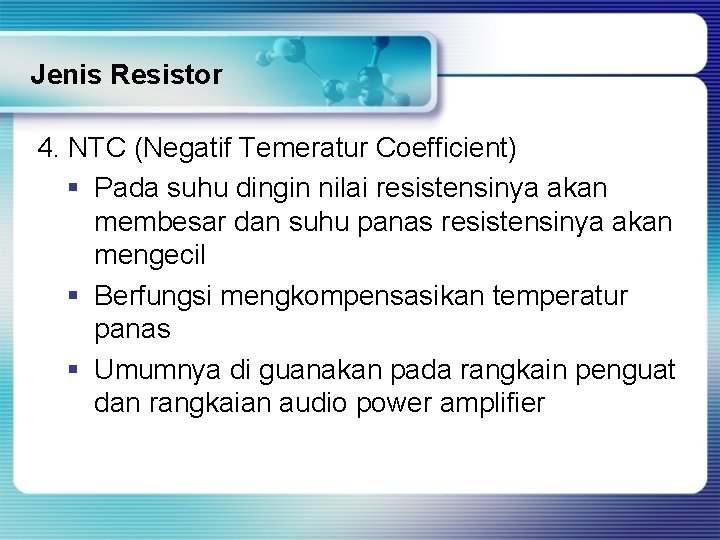

Jenis Resistor 4. NTC (Negatif Temeratur Coefficient) § Pada suhu dingin nilai resistensinya akan membesar dan suhu panas resistensinya akan mengecil § Berfungsi mengkompensasikan temperatur panas § Umumnya di guanakan pada rangkain penguat dan rangkaian audio power amplifier

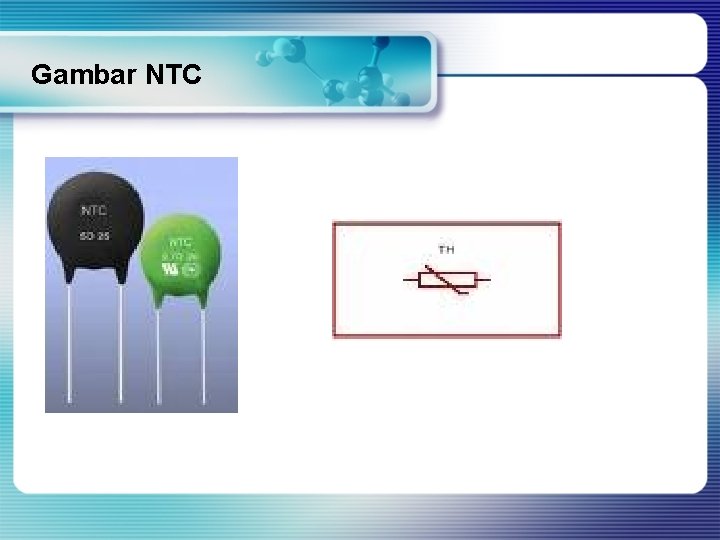

Gambar NTC

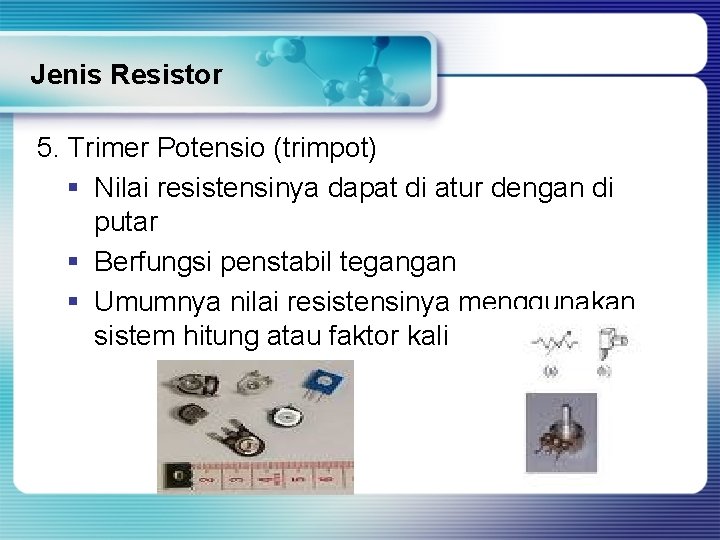

Jenis Resistor 5. Trimer Potensio (trimpot) § Nilai resistensinya dapat di atur dengan di putar § Berfungsi penstabil tegangan § Umumnya nilai resistensinya menggunakan sistem hitung atau faktor kali

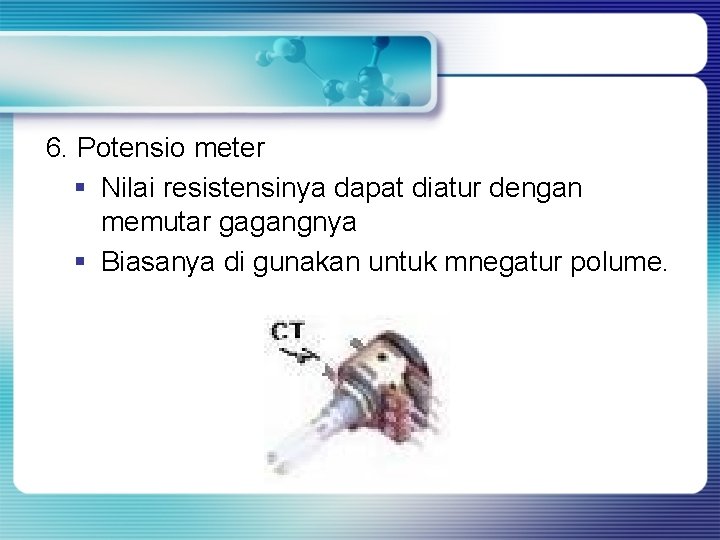

6. Potensio meter § Nilai resistensinya dapat diatur dengan memutar gagangnya § Biasanya di gunakan untuk mnegatur polume.

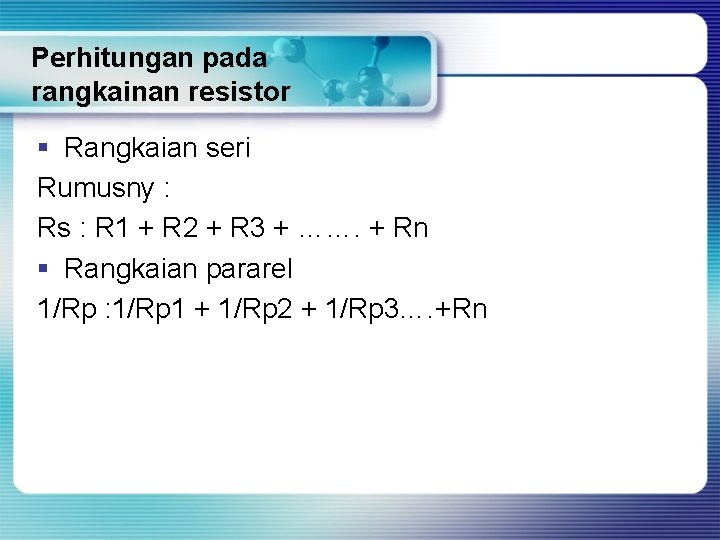

Perhitungan pada rangkainan resistor § Rangkaian seri Rumusny : Rs : R 1 + R 2 + R 3 + ……. + Rn § Rangkaian pararel 1/Rp : 1/Rp 1 + 1/Rp 2 + 1/Rp 3…. +Rn

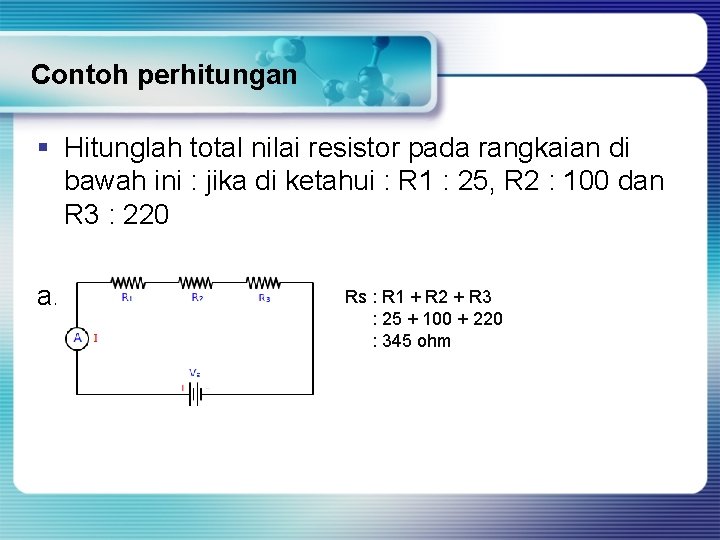

Contoh perhitungan § Hitunglah total nilai resistor pada rangkaian di bawah ini : jika di ketahui : R 1 : 25, R 2 : 100 dan R 3 : 220 a. Rs : R 1 + R 2 + R 3 : 25 + 100 + 220 : 345 ohm

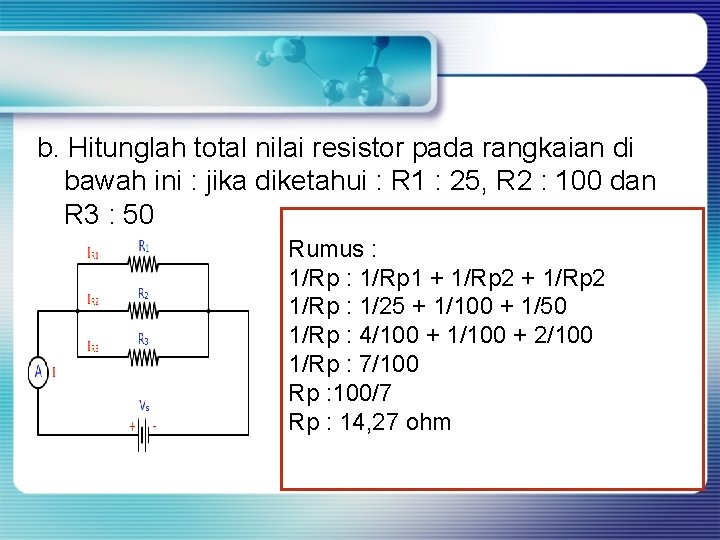

b. Hitunglah total nilai resistor pada rangkaian di bawah ini : jika diketahui : R 1 : 25, R 2 : 100 dan R 3 : 50 Rumus : 1/Rp 1 + 1/Rp 2 1/Rp : 1/25 + 1/100 + 1/50 1/Rp : 4/100 + 1/100 + 2/100 1/Rp : 7/100 Rp : 100/7 Rp : 14, 27 ohm

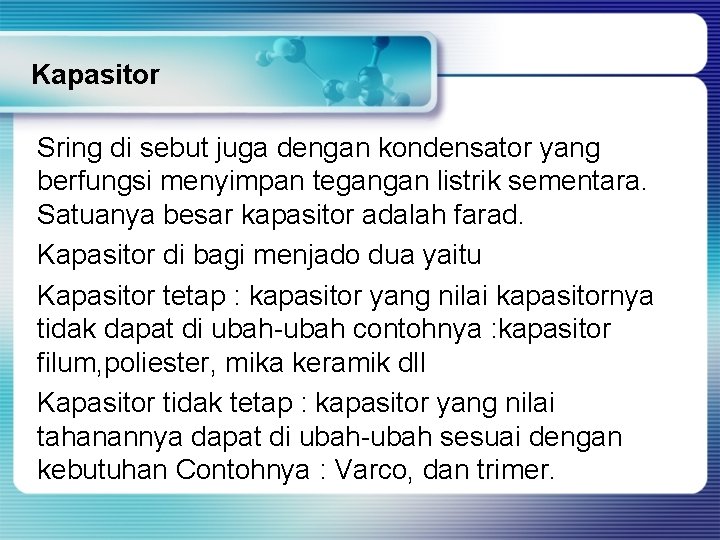

Kapasitor Sring di sebut juga dengan kondensator yang berfungsi menyimpan tegangan listrik sementara. Satuanya besar kapasitor adalah farad. Kapasitor di bagi menjado dua yaitu Kapasitor tetap : kapasitor yang nilai kapasitornya tidak dapat di ubah-ubah contohnya : kapasitor filum, poliester, mika keramik dll Kapasitor tidak tetap : kapasitor yang nilai tahanannya dapat di ubah-ubah sesuai dengan kebutuhan Contohnya : Varco, dan trimer.

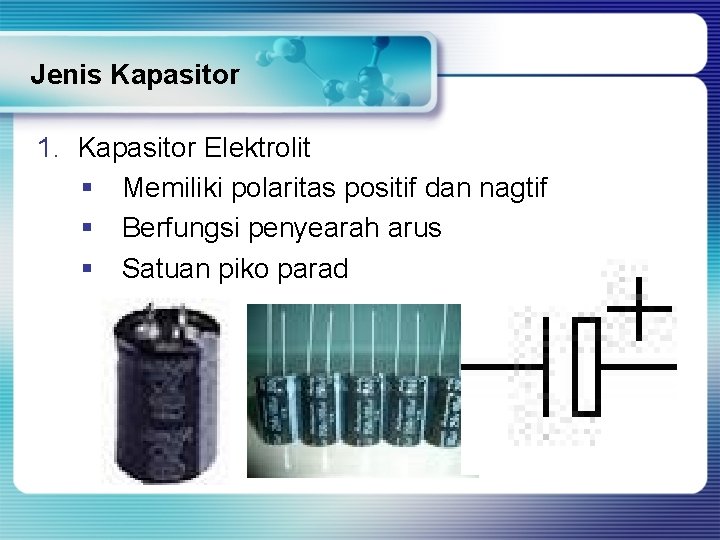

Jenis Kapasitor 1. Kapasitor Elektrolit § Memiliki polaritas positif dan nagtif § Berfungsi penyearah arus § Satuan piko parad

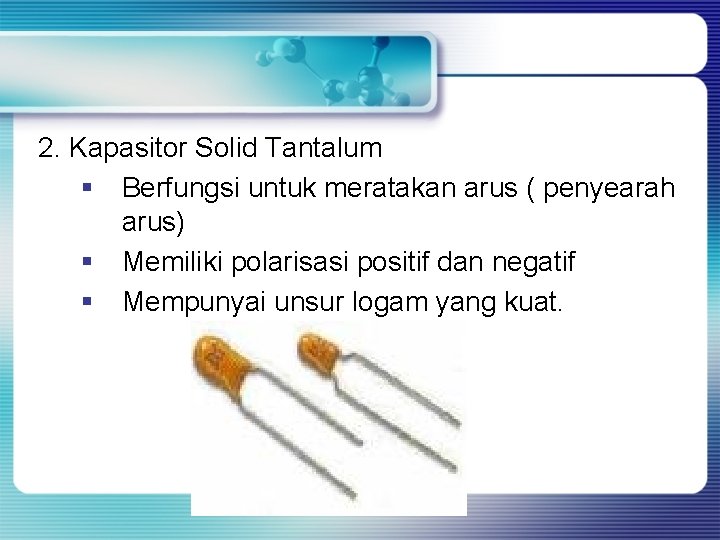

2. Kapasitor Solid Tantalum § Berfungsi untuk meratakan arus ( penyearah arus) § Memiliki polarisasi positif dan negatif § Mempunyai unsur logam yang kuat.

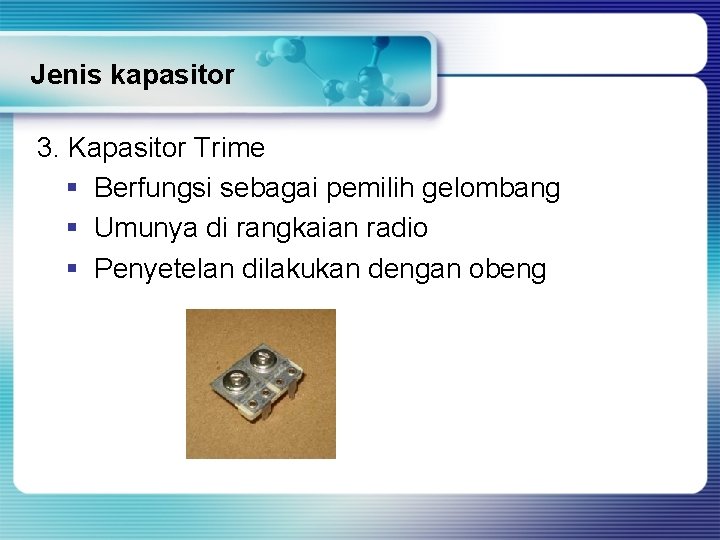

Jenis kapasitor 3. Kapasitor Trime § Berfungsi sebagai pemilih gelombang § Umunya di rangkaian radio § Penyetelan dilakukan dengan obeng

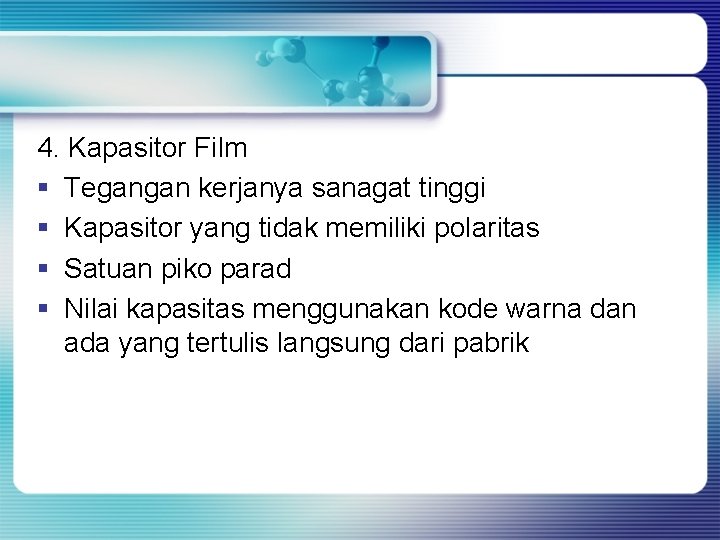

4. Kapasitor Film § Tegangan kerjanya sanagat tinggi § Kapasitor yang tidak memiliki polaritas § Satuan piko parad § Nilai kapasitas menggunakan kode warna dan ada yang tertulis langsung dari pabrik

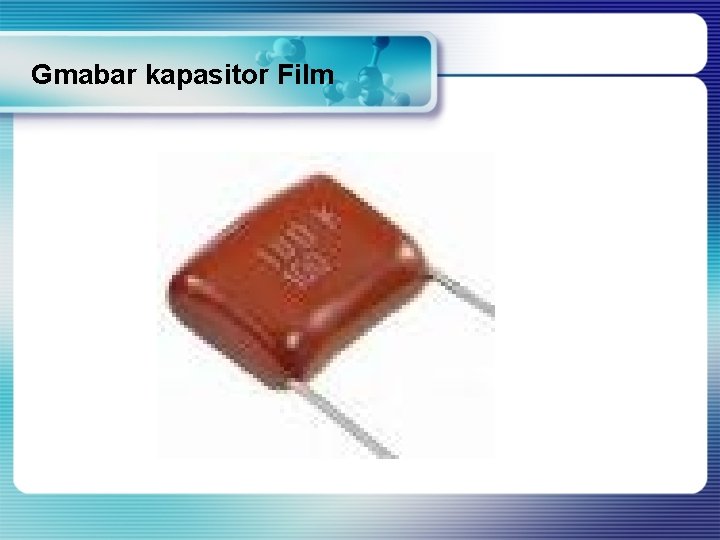

Gmabar kapasitor Film

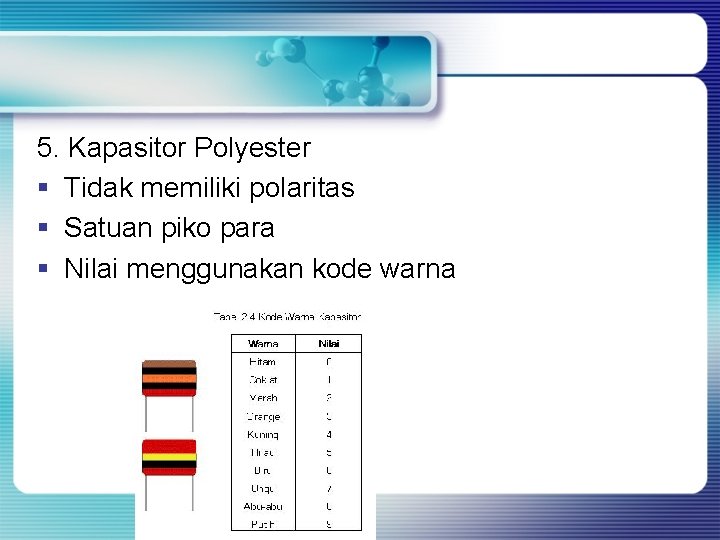

5. Kapasitor Polyester § Tidak memiliki polaritas § Satuan piko para § Nilai menggunakan kode warna

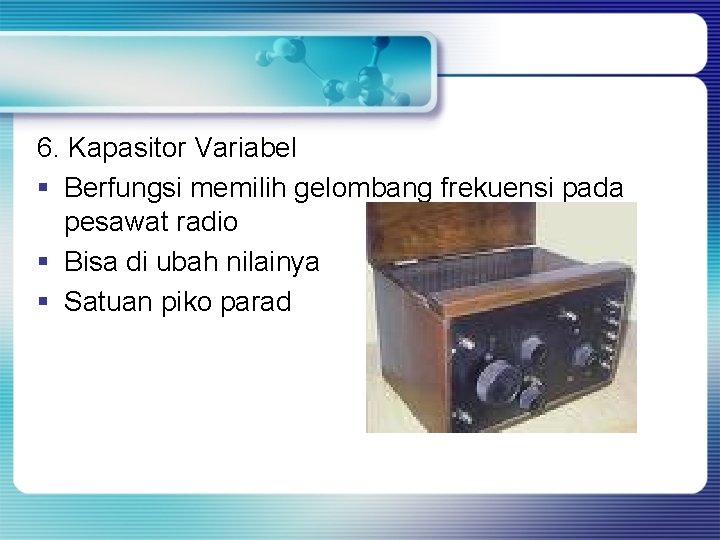

6. Kapasitor Variabel § Berfungsi memilih gelombang frekuensi pada pesawat radio § Bisa di ubah nilainya § Satuan piko parad

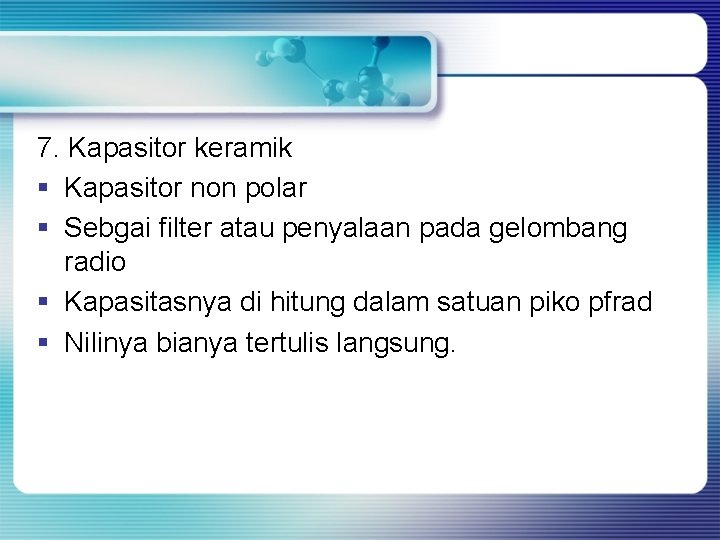

7. Kapasitor keramik § Kapasitor non polar § Sebgai filter atau penyalaan pada gelombang radio § Kapasitasnya di hitung dalam satuan piko pfrad § Nilinya bianya tertulis langsung.

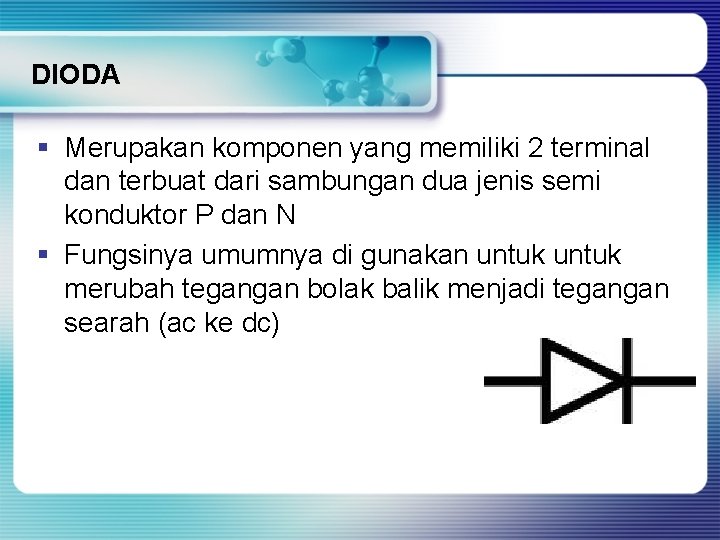

DIODA § Merupakan komponen yang memiliki 2 terminal dan terbuat dari sambungan dua jenis semi konduktor P dan N § Fungsinya umumnya di gunakan untuk merubah tegangan bolak balik menjadi tegangan searah (ac ke dc)

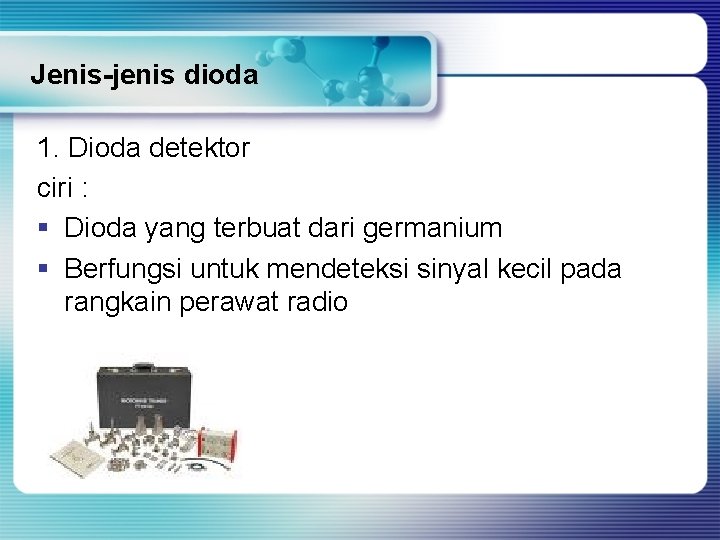

Jenis-jenis dioda 1. Dioda detektor ciri : § Dioda yang terbuat dari germanium § Berfungsi untuk mendeteksi sinyal kecil pada rangkain perawat radio

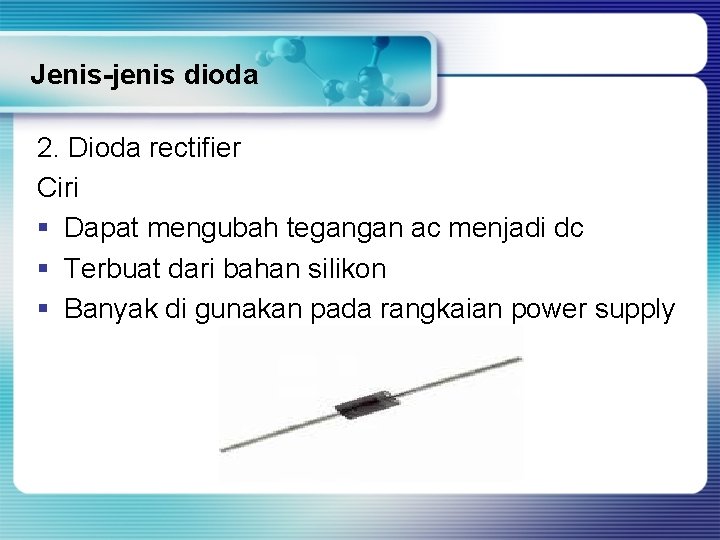

Jenis-jenis dioda 2. Dioda rectifier Ciri § Dapat mengubah tegangan ac menjadi dc § Terbuat dari bahan silikon § Banyak di gunakan pada rangkaian power supply

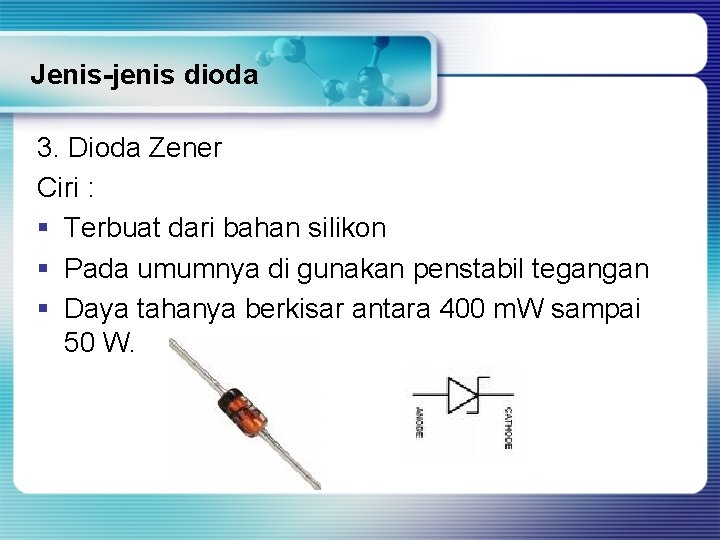

Jenis-jenis dioda 3. Dioda Zener Ciri : § Terbuat dari bahan silikon § Pada umumnya di gunakan penstabil tegangan § Daya tahanya berkisar antara 400 m. W sampai 50 W.

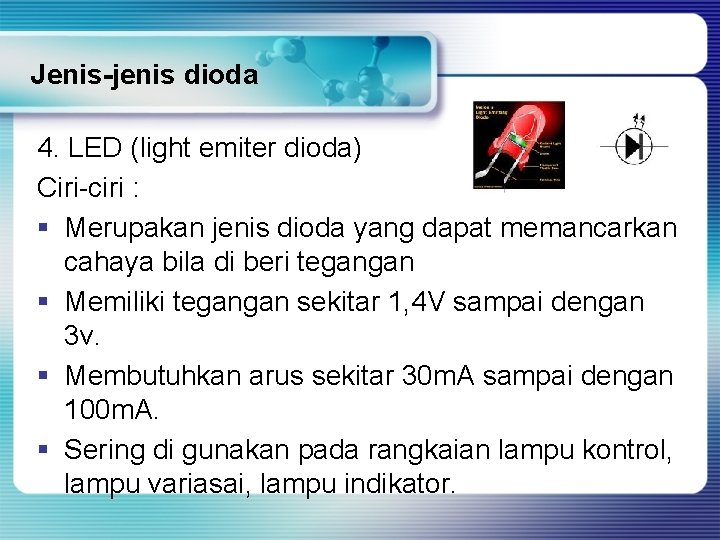

Jenis-jenis dioda 4. LED (light emiter dioda) Ciri-ciri : § Merupakan jenis dioda yang dapat memancarkan cahaya bila di beri tegangan § Memiliki tegangan sekitar 1, 4 V sampai dengan 3 v. § Membutuhkan arus sekitar 30 m. A sampai dengan 100 m. A. § Sering di gunakan pada rangkaian lampu kontrol, lampu variasai, lampu indikator.

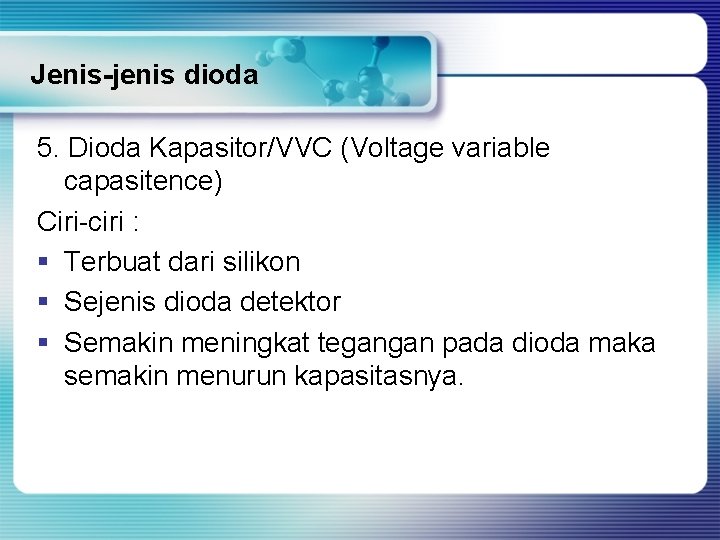

Jenis-jenis dioda 5. Dioda Kapasitor/VVC (Voltage variable capasitence) Ciri-ciri : § Terbuat dari silikon § Sejenis dioda detektor § Semakin meningkat tegangan pada dioda maka semakin menurun kapasitasnya.

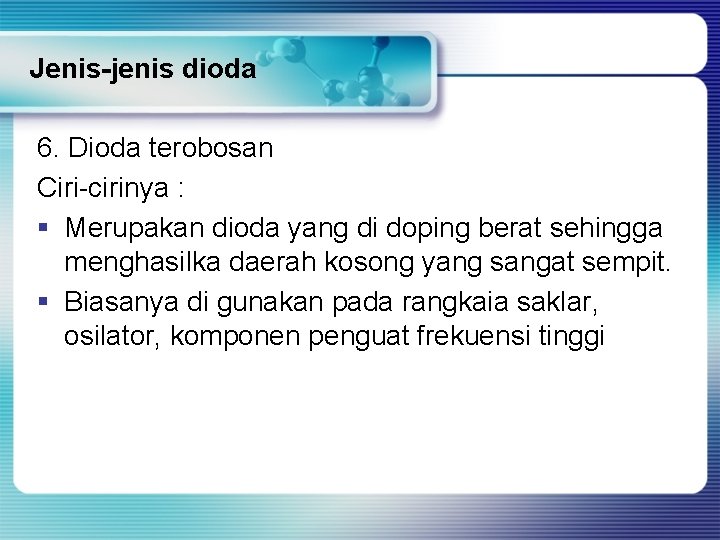

Jenis-jenis dioda 6. Dioda terobosan Ciri-cirinya : § Merupakan dioda yang di doping berat sehingga menghasilka daerah kosong yang sangat sempit. § Biasanya di gunakan pada rangkaia saklar, osilator, komponen penguat frekuensi tinggi

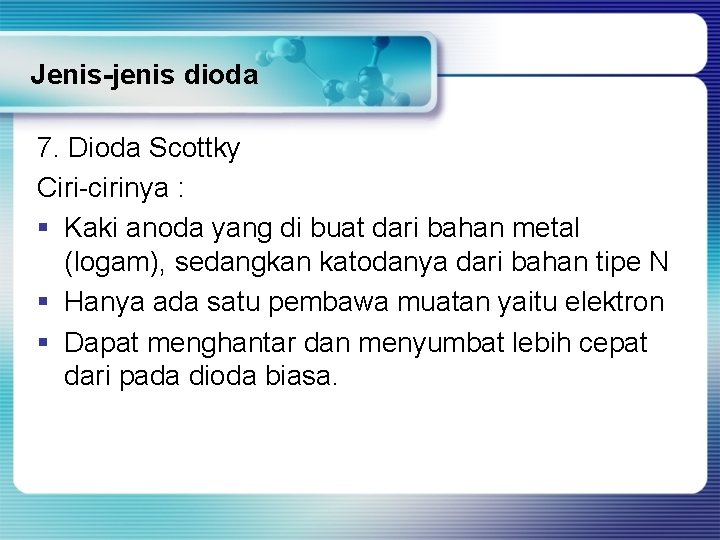

Jenis-jenis dioda 7. Dioda Scottky Ciri-cirinya : § Kaki anoda yang di buat dari bahan metal (logam), sedangkan katodanya dari bahan tipe N § Hanya ada satu pembawa muatan yaitu elektron § Dapat menghantar dan menyumbat lebih cepat dari pada dioda biasa.

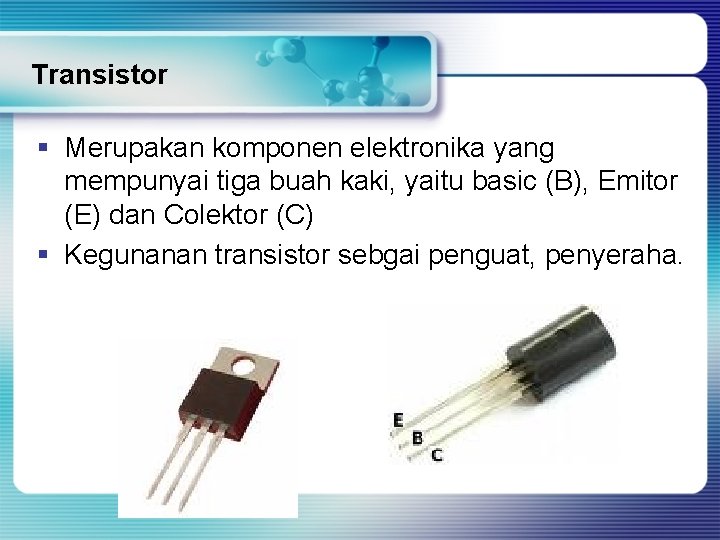

Transistor § Merupakan komponen elektronika yang mempunyai tiga buah kaki, yaitu basic (B), Emitor (E) dan Colektor (C) § Kegunanan transistor sebgai penguat, penyeraha.

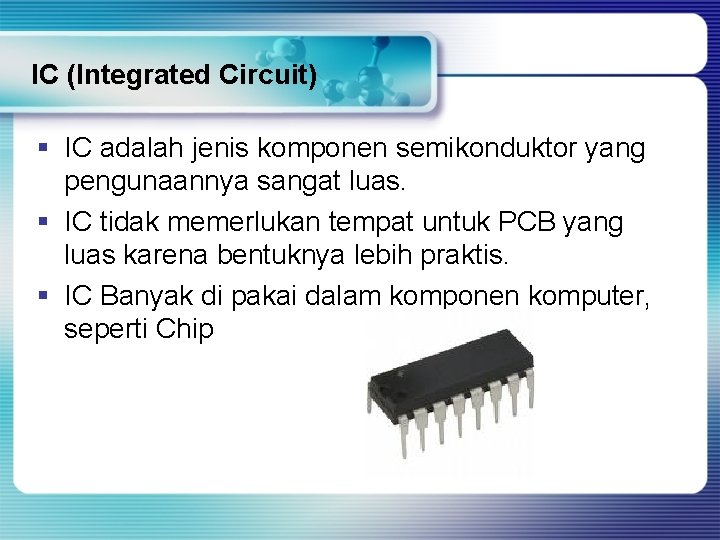

IC (Integrated Circuit) § IC adalah jenis komponen semikonduktor yang pengunaannya sangat luas. § IC tidak memerlukan tempat untuk PCB yang luas karena bentuknya lebih praktis. § IC Banyak di pakai dalam komponen komputer, seperti Chip

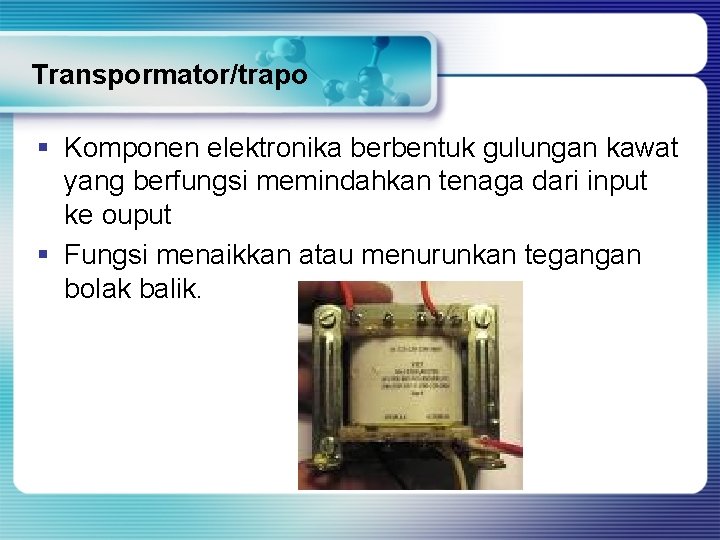

Transpormator/trapo § Komponen elektronika berbentuk gulungan kawat yang berfungsi memindahkan tenaga dari input ke ouput § Fungsi menaikkan atau menurunkan tegangan bolak balik.
