Pertemuan Ke 2 Pengantar Organisasi Komputer ORGANISASI KOMPUTER

Pertemuan Ke – 2 Pengantar Organisasi Komputer ORGANISASI KOMPUTER Rahajeng Ratnaningsih, S. Kom STMIK AUB SURAKARTA

Tujuan 1. Menjelaskan tentang organisasi komputer 2. Menjelaskan perbedaan utama organisasi komputer dan arsitektur komputer 3. Menjelaskan struktur dan fungsi utama komputer 4. Menjelaskan konsep dasar operasi komputer

Konsep Dasar Komputer o o Konsep awal terciptanya komputer adalah sebagai alat hitung. Istilah komputer diambil dari bahasa latin computare yang artinya menghitung, dalam bahasa inggris to compute, yang artinya juga sama yaitu menghitung. Secara umum komputer dapat diartikan sebagai integrasi berdasarkan program yang dapat menerima dan dikeluarkan dalam bentuk informasi.

Unit Fungsional Dasar Komputer Arimetika dan Logika Masukan Memori Keluaran Kontrol

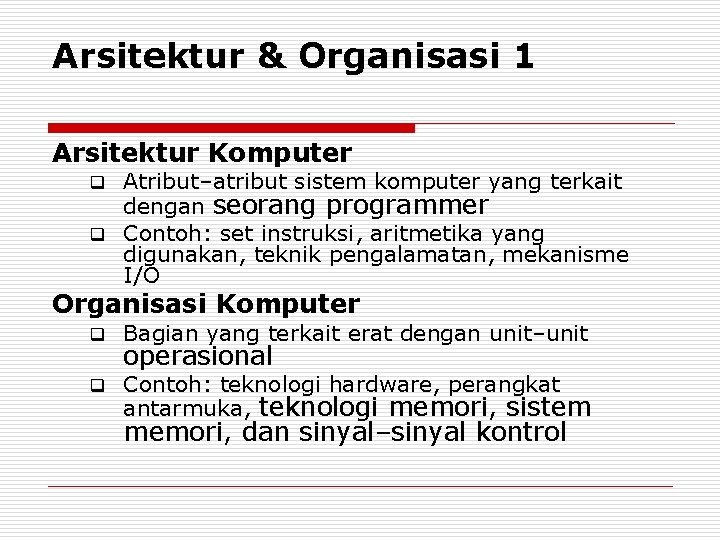

Arsitektur & Organisasi 1 Arsitektur Komputer Atribut–atribut sistem komputer yang terkait dengan seorang programmer q Contoh: set instruksi, aritmetika yang digunakan, teknik pengalamatan, mekanisme I/O q Organisasi Komputer q Bagian yang terkait erat dengan unit–unit q Contoh: teknologi hardware, perangkat antarmuka, teknologi memori, sistem operasional memori, dan sinyal–sinyal kontrol

Struktur & Fungsi Komputer q Struktur adalah sistem yang berinteraksi dengan cara tertentu dengan dunia luar. q Fungsi adalah operasi dari masing komponen yang merupakan bagian dari struktur

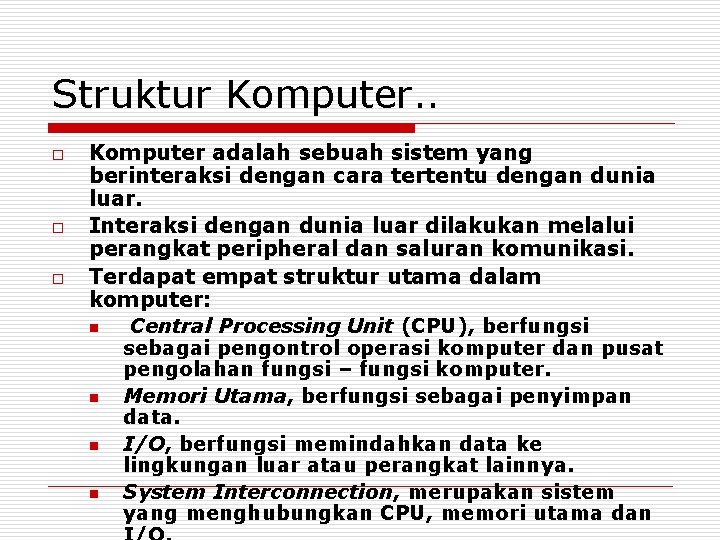

Struktur Komputer. . o o o Komputer adalah sebuah sistem yang berinteraksi dengan cara tertentu dengan dunia luar. Interaksi dengan dunia luar dilakukan melalui perangkat peripheral dan saluran komunikasi. Terdapat empat struktur utama dalam komputer: n Central Processing Unit (CPU), berfungsi sebagai pengontrol operasi komputer dan pusat pengolahan fungsi – fungsi komputer. n Memori Utama, berfungsi sebagai penyimpan data. n I/O, berfungsi memindahkan data ke lingkungan luar atau perangkat lainnya. n System Interconnection, merupakan sistem yang menghubungkan CPU, memori utama dan

Struktur - Top Level

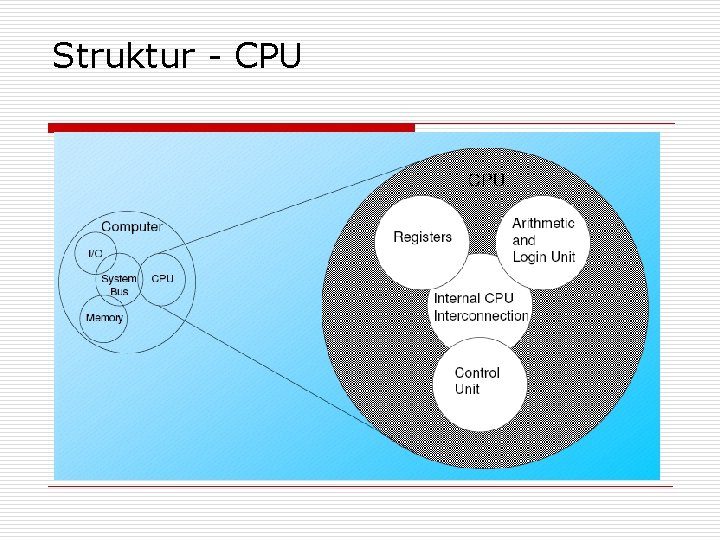

Struktur - CPU

Struktur – Unit Kontrol

Fungsi q Fungsi dari komputer adalah : v v Fungsi Operasi Pengolahan Data Penyimpanan Data Pemindahan Data Kontrol

Gambar Fungsi q Gambar dari Fungsi Komputer Data Storage Facility Data Movement Apparatus Control Mechanism Data Processing Facility

Gambar Operasi Komputer

Operasi (1) o Fungsi Operasi Pemindahan Data q Contoh : keyboard ke screen Data Movement Apparatus Data Storage Facility Control Mechanism Data Processing Facility

Operasi (2) o Fungsi Operasi Penyimpanan Data contoh : Internet download to disk Data Storage Facility Data Movement Apparatus Control Mechanism Data Processing Facility

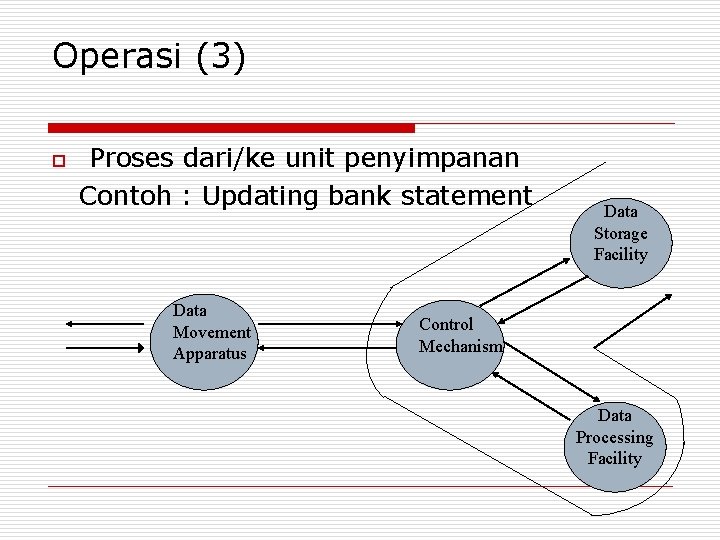

Operasi (3) o Proses dari/ke unit penyimpanan Contoh : Updating bank statement Data Movement Apparatus Data Storage Facility Control Mechanism Data Processing Facility

Operasi (4) o Proses dari unit penyimpanan ke I/O Contoh : Printing a bank statement Data Storage Facility Data Movement Apparatus Control Mechanism Data Processing Facility

Tingkat-tingkat Abstraksi Orkom o Application S/W n n o System S/W n n o Compilers computer as translator (source to executable program) Operating Systems computer as machine that executes programs, stores files, prints content of files to printers, communicate with other computers Instruction Set n n n o MS Word computer as electronic type-writer MS Excel computer as electronic calculator What basic operations can be carried out What, where, and how data can be stored & retrieved in/from memory How can data be exchanged to the outside “world” Computer H/W n The 5 components: Datapath, Control, Memory, Input, Output

Kesimpulan q q q Komputer adalah sebuah mesin elektronik yang secara cepat menerima informasi masukan digital dan mengolah informasi tersebut menurut seperangkat instruksi yang tersimpan dalam komputer dan menghasilkan keluaran informasi yang dihasilkan setelah diolah. Organisasi Komputer adalah bagian yang terkait erat dengan unit–unit operasional dan interkoneksi antar komponen penyusun sistem komputer dalam merealisasikan aspek arsitekturalnya. Arsitektur Komputer lebih cenderung pada kajian atribut– atribut sistem komputer yang terkait dengan seorang programmer. Struktur internal komputer meliputi: Central Processing Unit (CPU), Memori Utama, I/O, Sistem Interkoneksi. Struktur internal CPU meliputi: Control Unit, Aritmetic And Logic Unit (ALU), Register, CPU Interkoneksi. Fungsi dasar sistem komputer adalah Fungsi Operasi Pengolahan Data, Penyimpanan Data, Fungsi Operasi Pemindahan Data, Fungsi Operasi Kontrol.
