Pertemuan 9 Penjelasan Ulang Metode Slope Deflection pada
- Slides: 7
Pertemuan. 9 Penjelasan Ulang Metode Slope Deflection pada Struktur Balok Menerus Dosen: Ir. Halimah Tunafiah, MT
Langkah-langkah analisis struktur dengan metode Slope Deflection 1. 2. 3. 4. 5. 6. 7. 8. 9. Carilah Momen Jepit primer (Fixed End Moment = FEM) untuk masing batang, tinjauan pada tiap tumpuan Identifikasi Jenis Batang: Batang dengan tumpuan Jepit-jepit, atau kah batang dengan Tumpuan Sendi-Jepit atau Rol-Jepit Hitunglah FEM pada tiap tumpuan Bentuklah persamaan pada tiap tumpuan yg terdiri dari FEM, teta/sudut dan Rotasi. Jika jenis batang dengan jenis Sendi-Jepit, atau Rol- Jepit, maka perhitungan Momen metode slope deflectionnya bisa digabung Akibat momen metode Slope deflection akan dihasilkan nilai perputaran sudut/teta /slope pada tiap tumpuan (gunakan cara eliminasi dari dua atau lebih persamaan pada tiap tumpuan) Nilai teta masukkan kembali ke persamaan awal (pont 4 di atas) Dari no. 7 diatas dihasilkan nilai momen dengan persamaan Slope deflection Langkah selanjutnya perhitungan Momen akhir dan Rekasi Akhir dengan cara superposisi pada tiap tumpuan; Dengan cara yang sama spt pada metode Cross sebelumnya (Kuliah sebelum UTS)

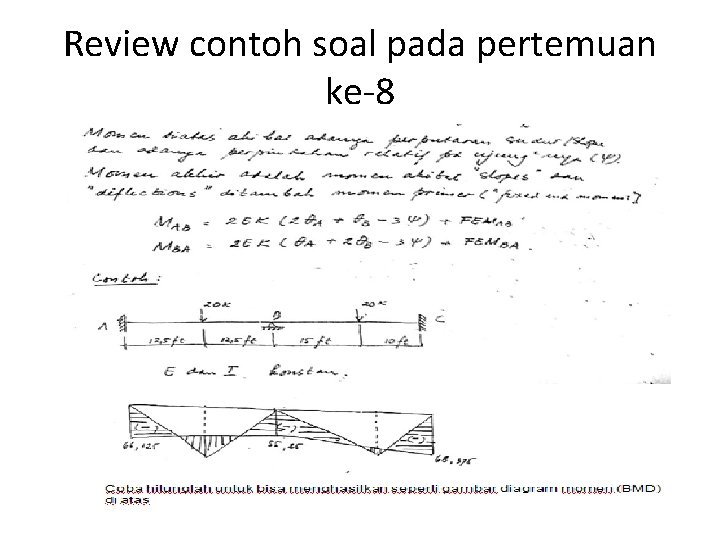

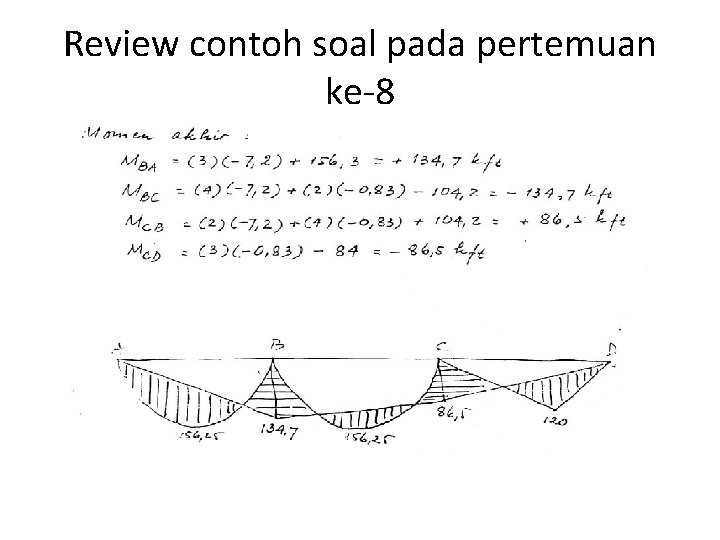

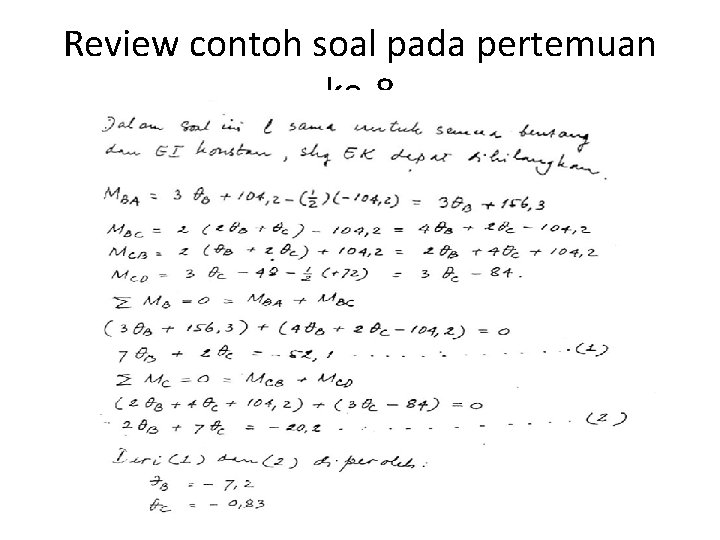

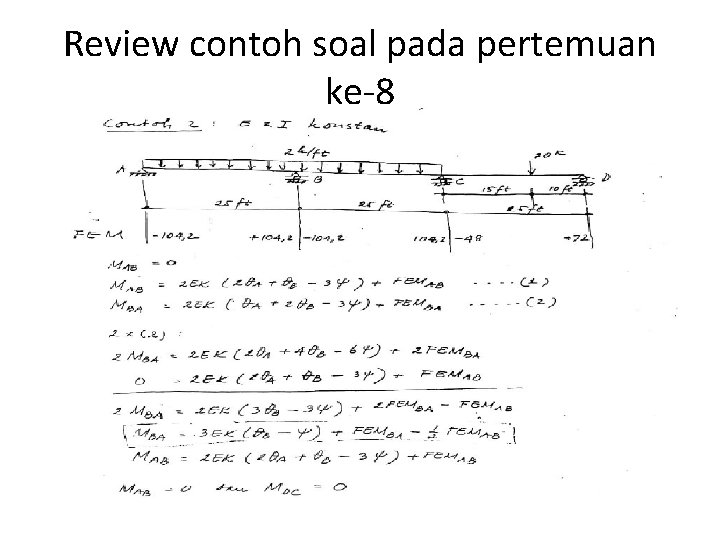

Review contoh soal pada pertemuan ke-8
Review contoh soal pada pertemuan ke-8
Review contoh soal pada pertemuan ke-8
Review contoh soal pada pertemuan ke-8
#Di Rumah Aja stay safe, stay healthy --Selamat Belajar--
