PERTEMUAN 5 KAMUS DATA & STRUKTUR KODE

PERTEMUAN 5 KAMUS DATA & STRUKTUR KODE

A. KAMUS DATA (DATA DICTIONARY) Kamus Data adalah suatu aplikasi khusus dari jenis kamus-kamus

A. KAMUS DATA (DATA DICTIONARY) Kamus Data adalah suatu aplikasi khusus dari jenis kamus-kamus yang digunakan sebagai referensi kehidupan sehari-hari Kegunaan Kamus Data : 1. Memvalidasi diagram alir data dalam hal kelengkapan dan keakuratan 2. Menyediakan suatu titik awal untuk mengembangkan layar dan laporan-laporan 3. Menentukan muatan data yang disimpan dalam file-file 4. Mengembangkan logika untuk proses-proses DAD

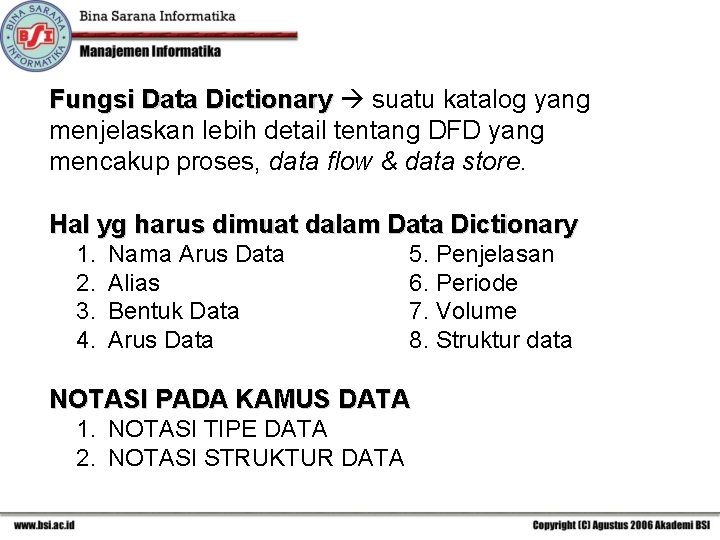

Fungsi Data Dictionary suatu katalog yang menjelaskan lebih detail tentang DFD yang mencakup proses,

Fungsi Data Dictionary suatu katalog yang menjelaskan lebih detail tentang DFD yang mencakup proses, data flow & data store. Hal yg harus dimuat dalam Data Dictionary 1. 2. 3. 4. Nama Arus Data Alias Bentuk Data Arus Data 5. Penjelasan 6. Periode 7. Volume 8. Struktur data NOTASI PADA KAMUS DATA 1. NOTASI TIPE DATA 2. NOTASI STRUKTUR DATA

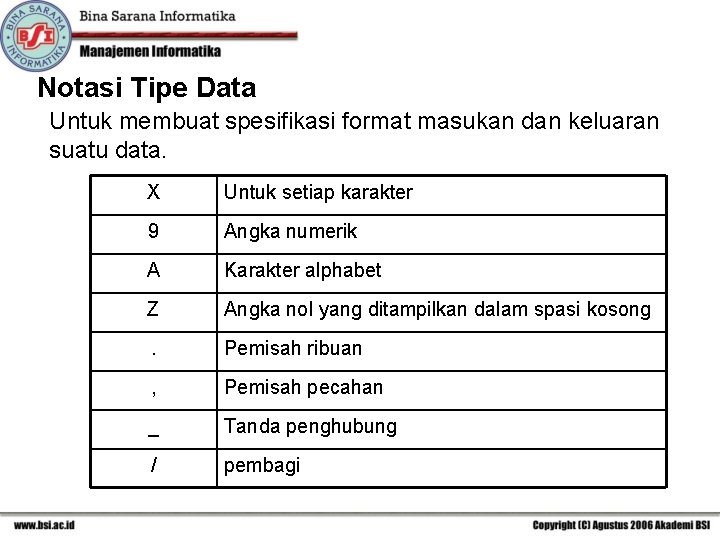

Notasi Tipe Data Untuk membuat spesifikasi format masukan dan keluaran suatu data. X Untuk

Notasi Tipe Data Untuk membuat spesifikasi format masukan dan keluaran suatu data. X Untuk setiap karakter 9 Angka numerik A Karakter alphabet Z Angka nol yang ditampilkan dalam spasi kosong . Pemisah ribuan , Pemisah pecahan _ Tanda penghubung / pembagi

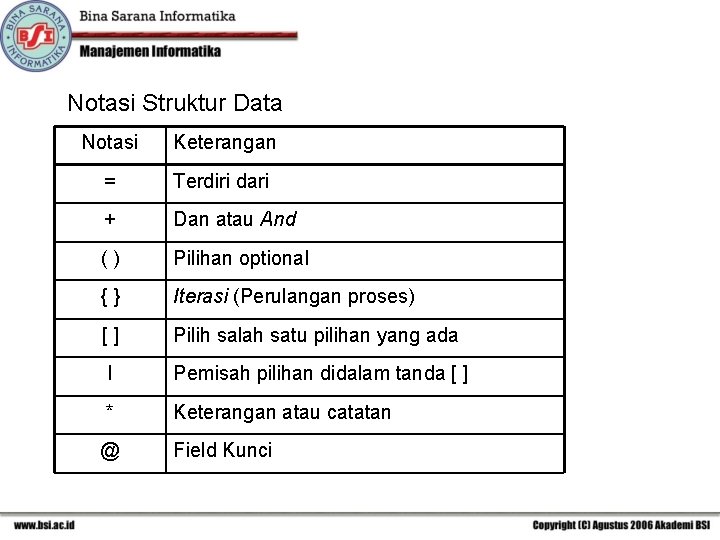

Notasi Struktur Data Notasi Keterangan = Terdiri dari + Dan atau And () Pilihan

Notasi Struktur Data Notasi Keterangan = Terdiri dari + Dan atau And () Pilihan optional {} Iterasi (Perulangan proses) [] Pilih salah satu pilihan yang ada I Pemisah pilihan didalam tanda [ ] * Keterangan atau catatan @ Field Kunci

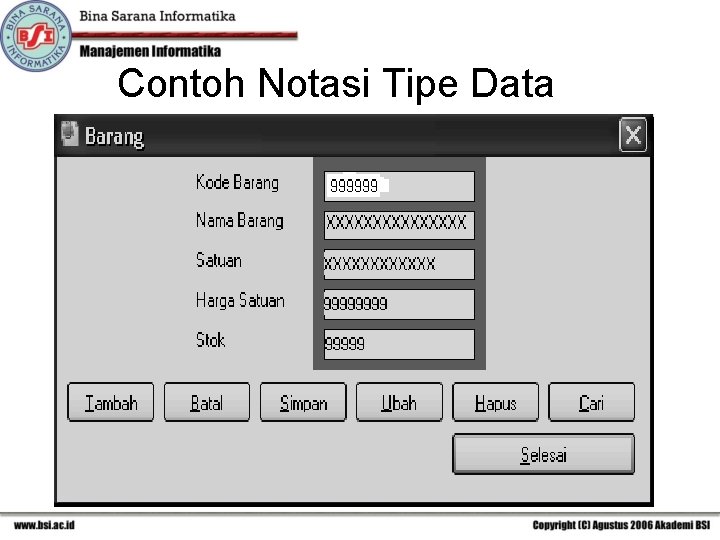

Contoh Notasi Tipe Data

Contoh Notasi Tipe Data

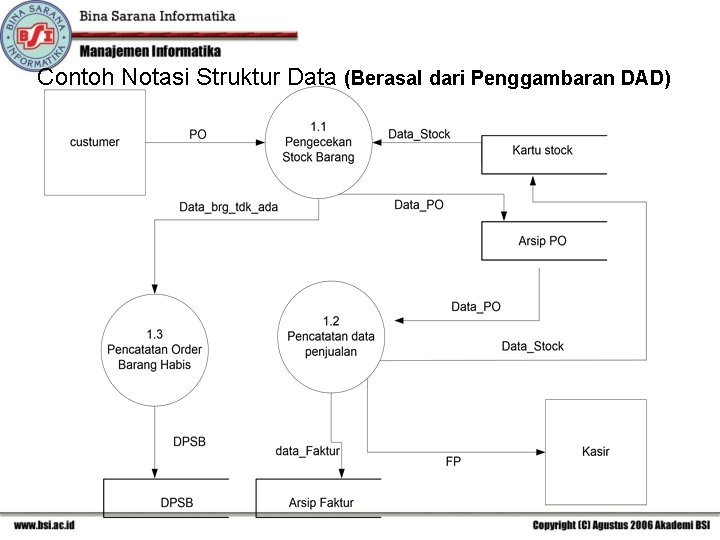

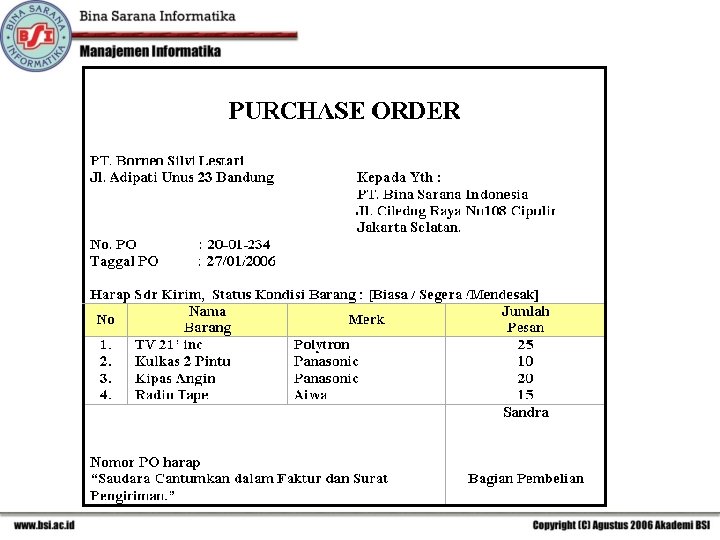

Contoh Notasi Struktur Data (Berasal dari Penggambaran DAD)

Contoh Notasi Struktur Data (Berasal dari Penggambaran DAD)

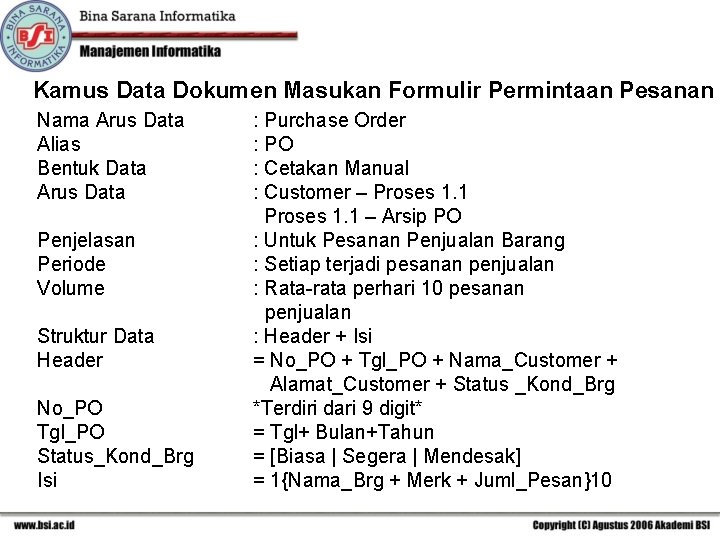

Kamus Data Dokumen Masukan Formulir Permintaan Pesanan Nama Arus Data Alias Bentuk Data Arus

Kamus Data Dokumen Masukan Formulir Permintaan Pesanan Nama Arus Data Alias Bentuk Data Arus Data Penjelasan Periode Volume Struktur Data Header No_PO Tgl_PO Status_Kond_Brg Isi : Purchase Order : PO : Cetakan Manual : Customer – Proses 1. 1 – Arsip PO : Untuk Pesanan Penjualan Barang : Setiap terjadi pesanan penjualan : Rata-rata perhari 10 pesanan penjualan : Header + Isi = No_PO + Tgl_PO + Nama_Customer + Alamat_Customer + Status _Kond_Brg *Terdiri dari 9 digit* = Tgl+ Bulan+Tahun = [Biasa | Segera | Mendesak] = 1{Nama_Brg + Merk + Juml_Pesan}10

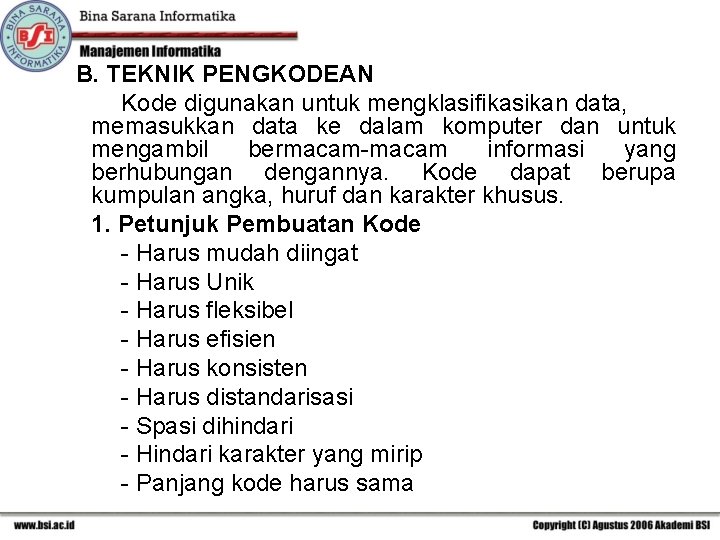

B. TEKNIK PENGKODEAN Kode digunakan untuk mengklasifikasikan data, memasukkan data ke dalam komputer dan

B. TEKNIK PENGKODEAN Kode digunakan untuk mengklasifikasikan data, memasukkan data ke dalam komputer dan untuk mengambil bermacam-macam informasi yang berhubungan dengannya. Kode dapat berupa kumpulan angka, huruf dan karakter khusus. 1. Petunjuk Pembuatan Kode - Harus mudah diingat - Harus Unik - Harus fleksibel - Harus efisien - Harus konsisten - Harus distandarisasi - Spasi dihindari - Hindari karakter yang mirip - Panjang kode harus sama

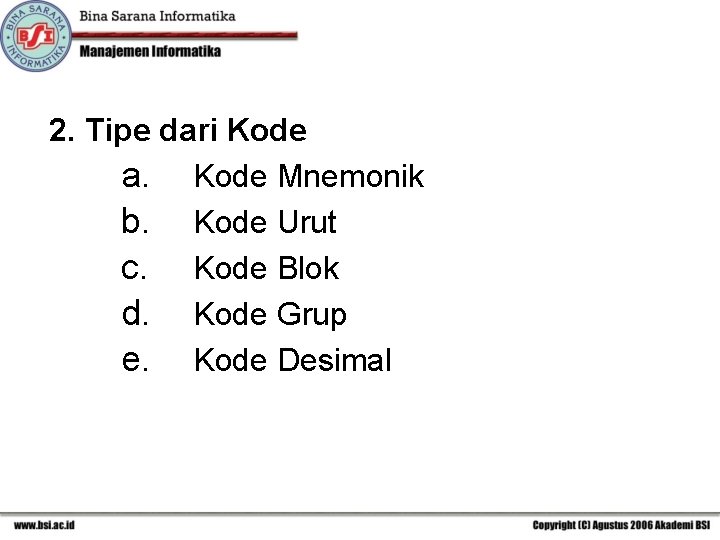

2. Tipe dari Kode a. Kode Mnemonik b. Kode Urut c. Kode Blok d.

2. Tipe dari Kode a. Kode Mnemonik b. Kode Urut c. Kode Blok d. Kode Grup e. Kode Desimal

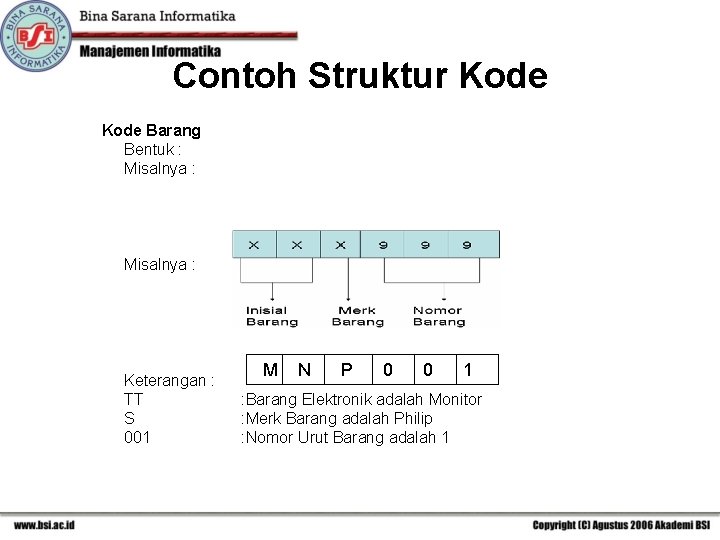

Contoh Struktur Kode Barang Bentuk : Misalnya : Keterangan : TT S 001 M

Contoh Struktur Kode Barang Bentuk : Misalnya : Keterangan : TT S 001 M N P 0 0 1 : Barang Elektronik adalah Monitor : Merk Barang adalah Philip : Nomor Urut Barang adalah 1

Latihan Soal 1. Pembuatan NIM mahasiswa di BSI menggunakan teknik pengkodean : 2. a.

Latihan Soal 1. Pembuatan NIM mahasiswa di BSI menggunakan teknik pengkodean : 2. a. Mnemonic c. Group 3. b. Blok d. Desimal 2. Yang bukan merupakan hal yang harus dimuat dalam kamus data adalah: 3. a. Fungsi c. Periode 4. b. Nama arus data d. Bentuk data

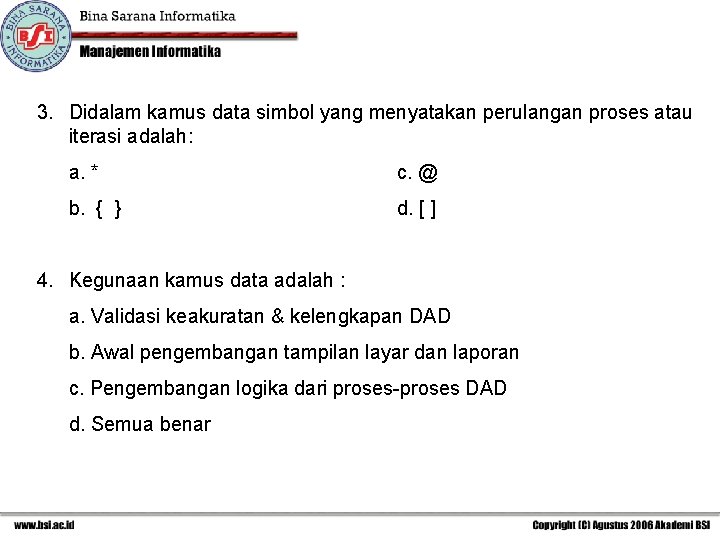

3. Didalam kamus data simbol yang menyatakan perulangan proses atau iterasi adalah: a. *

3. Didalam kamus data simbol yang menyatakan perulangan proses atau iterasi adalah: a. * c. @ b. { } d. [ ] 4. Kegunaan kamus data adalah : a. Validasi keakuratan & kelengkapan DAD b. Awal pengembangan tampilan layar dan laporan c. Pengembangan logika dari proses-proses DAD d. Semua benar

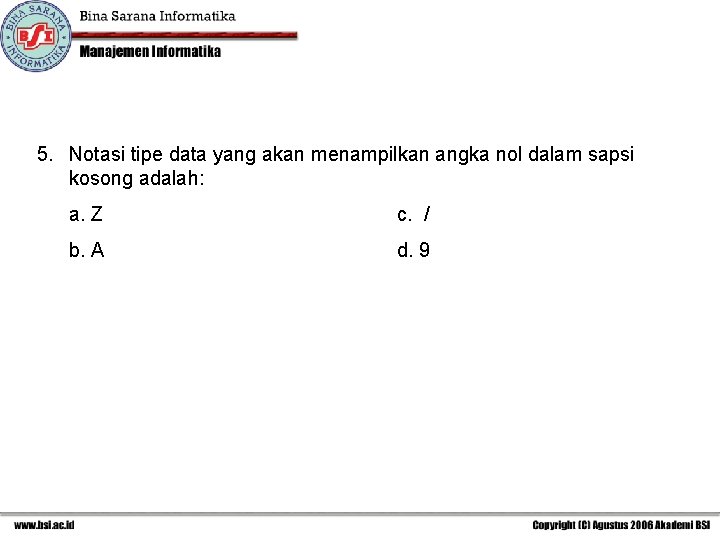

5. Notasi tipe data yang akan menampilkan angka nol dalam sapsi kosong adalah: a.

5. Notasi tipe data yang akan menampilkan angka nol dalam sapsi kosong adalah: a. Z c. / b. A d. 9
