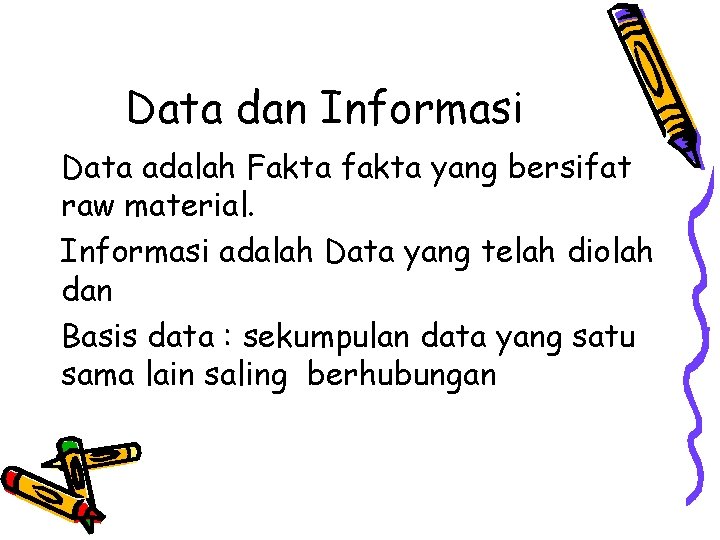

Data dan Informasi Data adalah Fakta fakta yang bersifat raw material. Informasi adalah Data yang telah diolah dan Basis data : sekumpulan data yang satu sama lain saling berhubungan

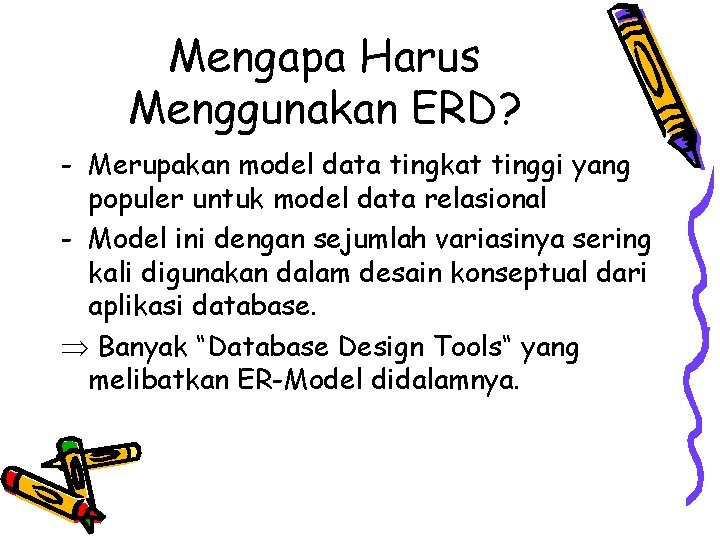

Mengapa Harus Menggunakan ERD? - Merupakan model data tingkat tinggi yang populer untuk model data relasional - Model ini dengan sejumlah variasinya sering kali digunakan dalam desain konseptual dari aplikasi database. Banyak “Database Design Tools“ yang melibatkan ER-Model didalamnya.

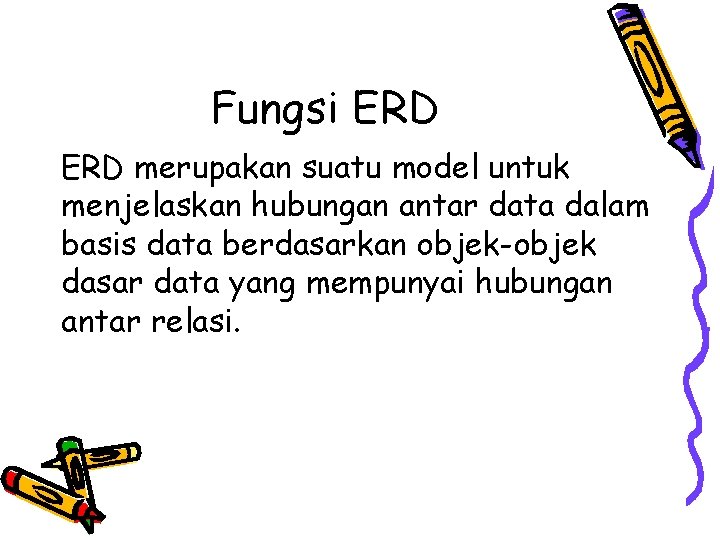

Fungsi ERD merupakan suatu model untuk menjelaskan hubungan antar data dalam basis data berdasarkan objek-objek dasar data yang mempunyai hubungan antar relasi.

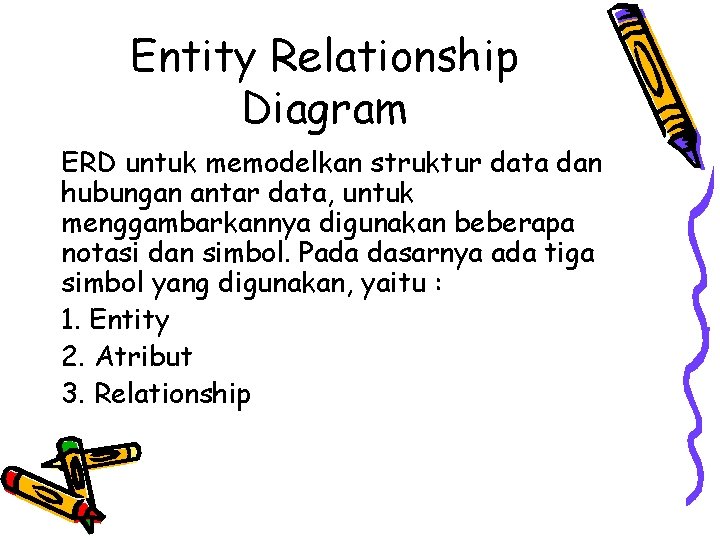

Entity Relationship Diagram ERD untuk memodelkan struktur data dan hubungan antar data, untuk menggambarkannya digunakan beberapa notasi dan simbol. Pada dasarnya ada tiga simbol yang digunakan, yaitu : 1. Entity 2. Atribut 3. Relationship

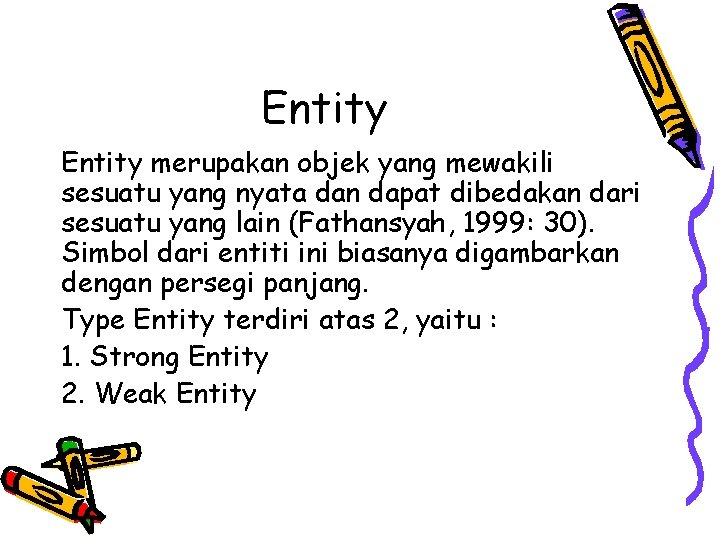

Entity merupakan objek yang mewakili sesuatu yang nyata dan dapat dibedakan dari sesuatu yang lain (Fathansyah, 1999: 30). Simbol dari entiti ini biasanya digambarkan dengan persegi panjang. Type Entity terdiri atas 2, yaitu : 1. Strong Entity 2. Weak Entity

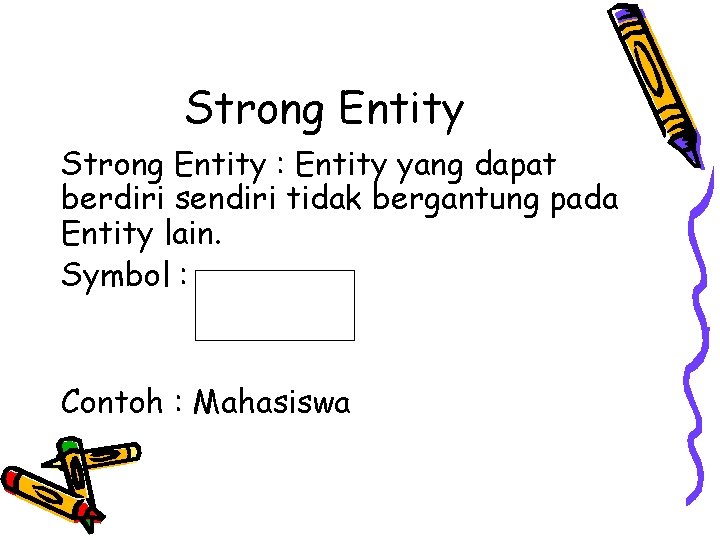

Strong Entity : Entity yang dapat berdiri sendiri tidak bergantung pada Entity lain. Symbol : Contoh : Mahasiswa

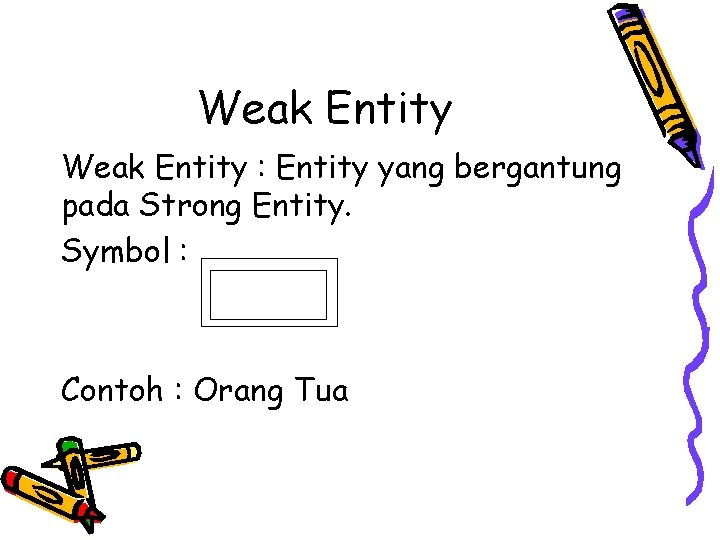

Weak Entity : Entity yang bergantung pada Strong Entity. Symbol : Contoh : Orang Tua

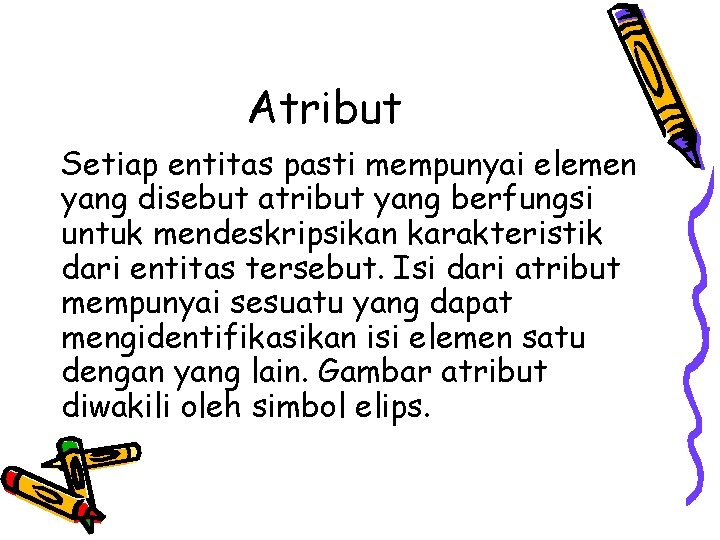

Atribut Setiap entitas pasti mempunyai elemen yang disebut atribut yang berfungsi untuk mendeskripsikan karakteristik dari entitas tersebut. Isi dari atribut mempunyai sesuatu yang dapat mengidentifikasikan isi elemen satu dengan yang lain. Gambar atribut diwakili oleh simbol elips.

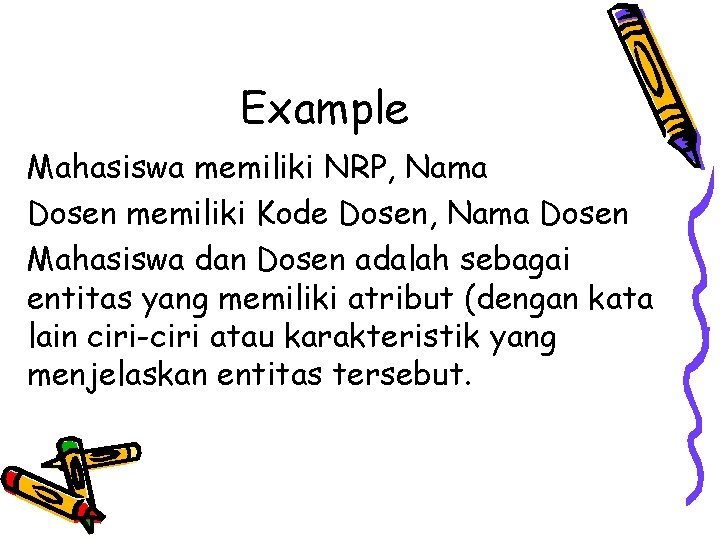

Example Mahasiswa memiliki NRP, Nama Dosen memiliki Kode Dosen, Nama Dosen Mahasiswa dan Dosen adalah sebagai entitas yang memiliki atribut (dengan kata lain ciri-ciri atau karakteristik yang menjelaskan entitas tersebut.

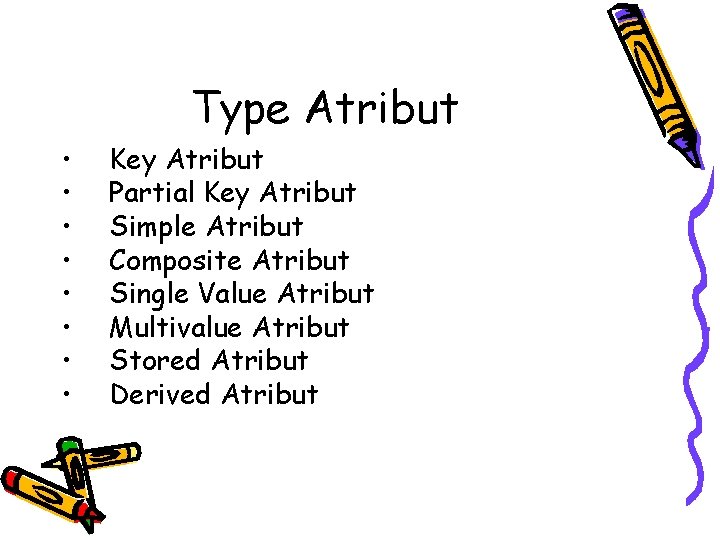

Type Atribut • • Key Atribut Partial Key Atribut Simple Atribut Composite Atribut Single Value Atribut Multivalue Atribut Stored Atribut Derived Atribut

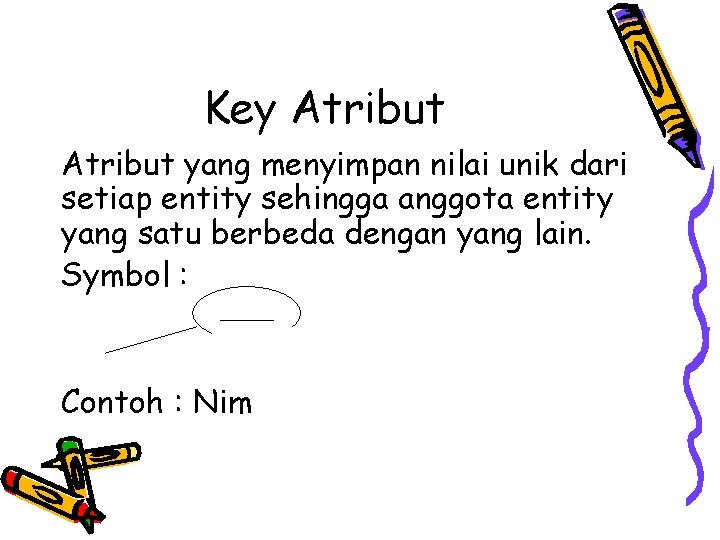

Key Atribut yang menyimpan nilai unik dari setiap entity sehingga anggota entity yang satu berbeda dengan yang lain. Symbol : ____ Contoh : Nim

Partial Key Atribut yang menyimpan sebagian nilai dari key atribut Symbol : __ __ _ Contoh : Kode Ortu

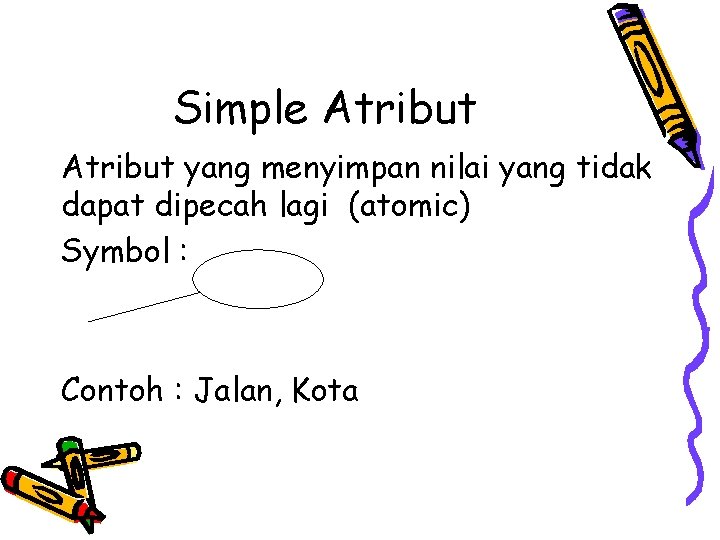

Simple Atribut yang menyimpan nilai yang tidak dapat dipecah lagi (atomic) Symbol : Contoh : Jalan, Kota

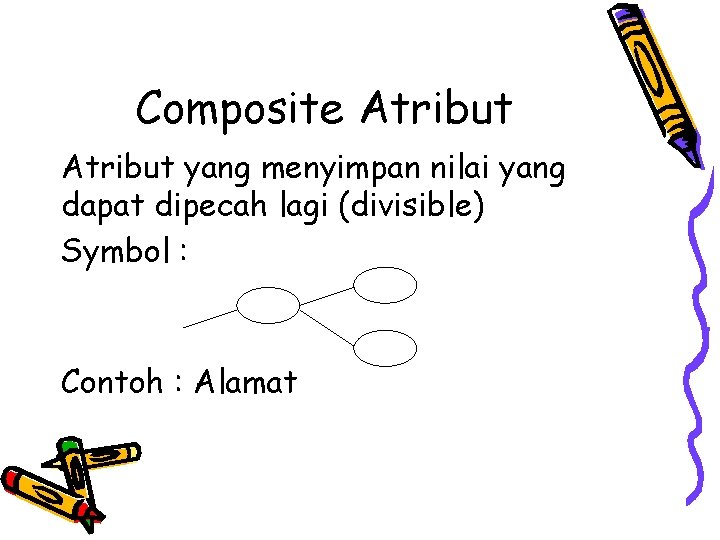

Composite Atribut yang menyimpan nilai yang dapat dipecah lagi (divisible) Symbol : Contoh : Alamat

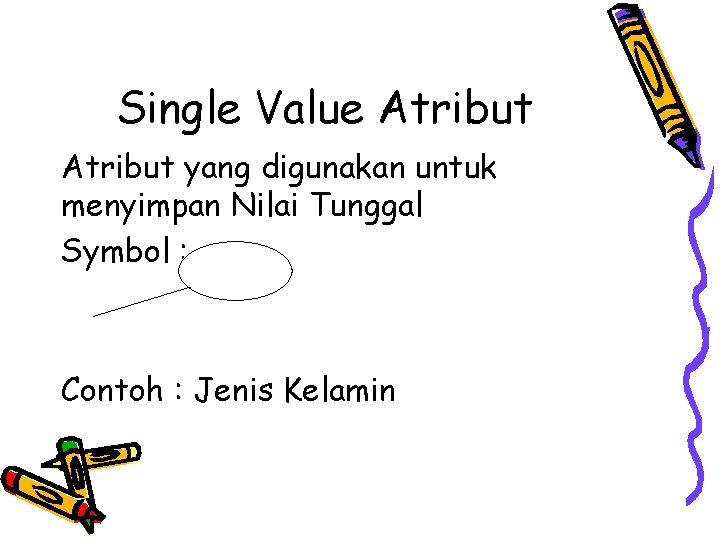

Single Value Atribut yang digunakan untuk menyimpan Nilai Tunggal Symbol : Contoh : Jenis Kelamin

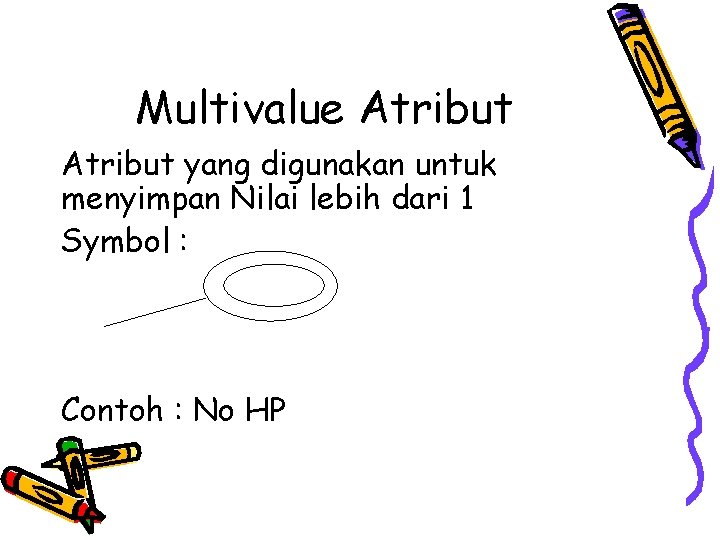

Multivalue Atribut yang digunakan untuk menyimpan Nilai lebih dari 1 Symbol : Contoh : No HP

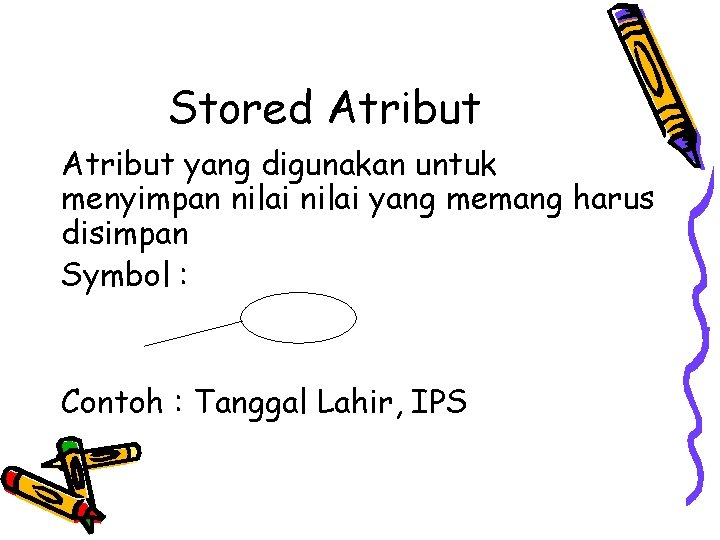

Stored Atribut yang digunakan untuk menyimpan nilai yang memang harus disimpan Symbol : Contoh : Tanggal Lahir, IPS

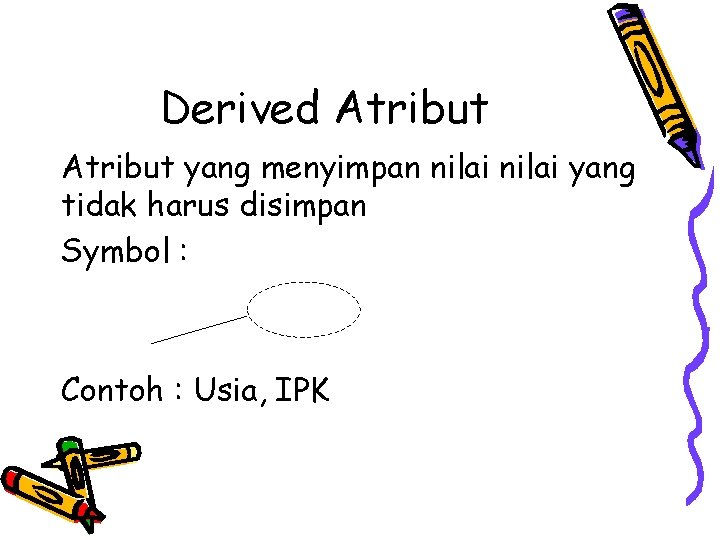

Derived Atribut yang menyimpan nilai yang tidak harus disimpan Symbol : Contoh : Usia, IPK

Hubungan / Relationship Hubungan antara sejumlah entitas yang berasal dari himpunan entitas yang berbeda. • Fungsi Relationship : Menghubungkan antar entitas atau relasi antar entitas

Jenis Relationship 1. General Relationship 2. Identifying Relationship 3. Recursive Relationship

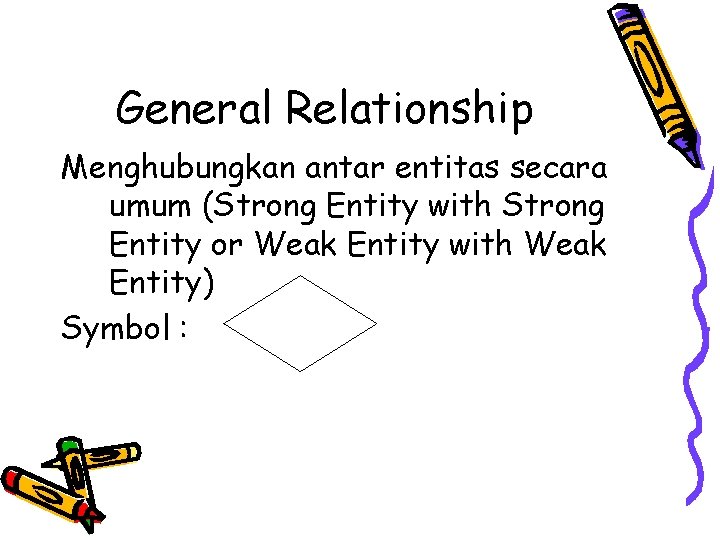

General Relationship Menghubungkan antar entitas secara umum (Strong Entity with Strong Entity or Weak Entity with Weak Entity) Symbol :

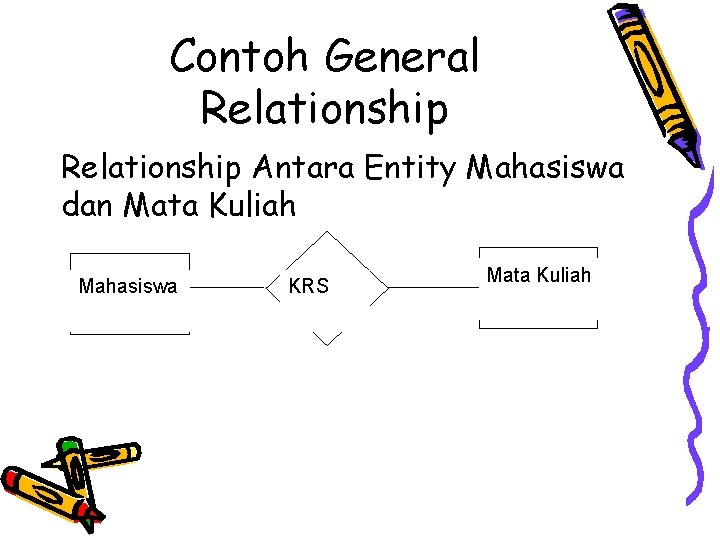

Contoh General Relationship Antara Entity Mahasiswa dan Mata Kuliah Mahasiswa KRS Mata Kuliah

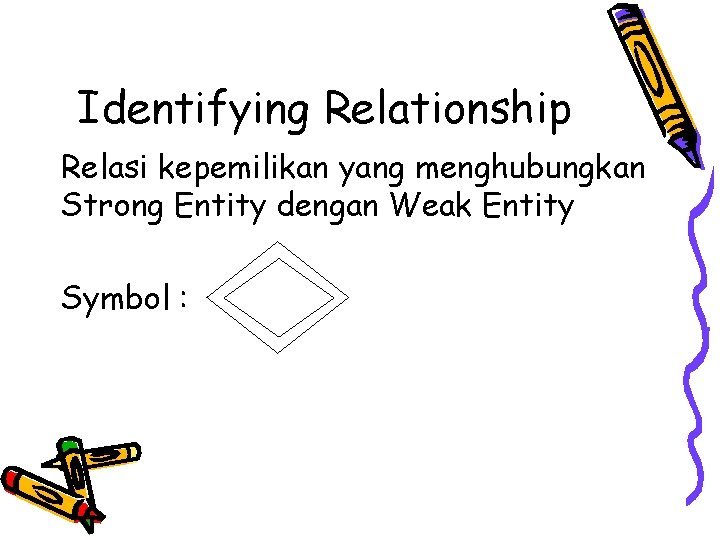

Identifying Relationship Relasi kepemilikan yang menghubungkan Strong Entity dengan Weak Entity Symbol :

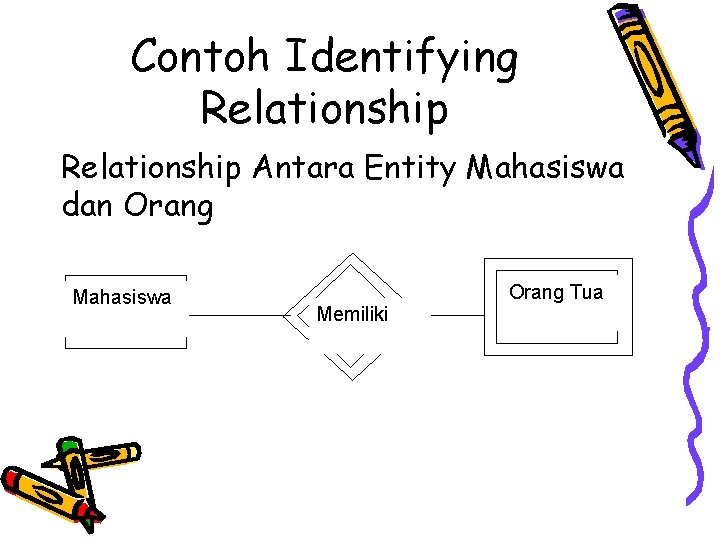

Contoh Identifying Relationship Antara Entity Mahasiswa dan Orang Mahasiswa Orang Tua Memiliki

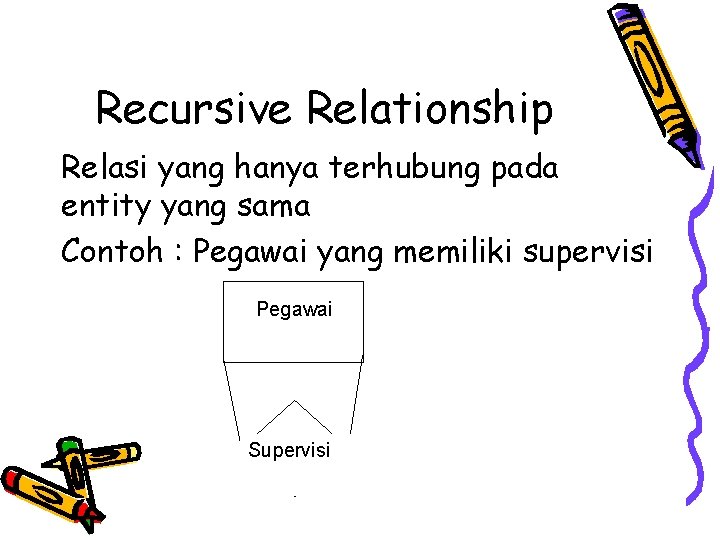

Recursive Relationship Relasi yang hanya terhubung pada entity yang sama Contoh : Pegawai yang memiliki supervisi Pegawai Supervisi

Arigato Gozaimas Gamsahamnida Praktek

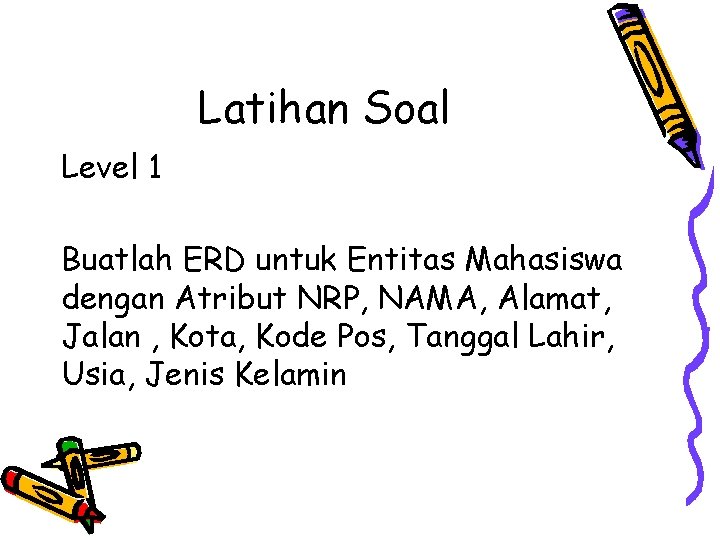

Latihan Soal Level 1 Buatlah ERD untuk Entitas Mahasiswa dengan Atribut NRP, NAMA, Alamat, Jalan , Kota, Kode Pos, Tanggal Lahir, Usia, Jenis Kelamin

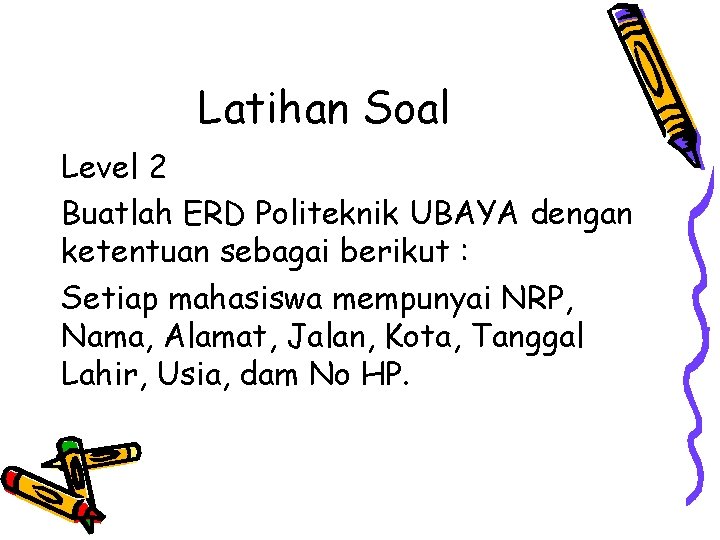

Latihan Soal Level 2 Buatlah ERD Politeknik UBAYA dengan ketentuan sebagai berikut : Setiap mahasiswa mempunyai NRP, Nama, Alamat, Jalan, Kota, Tanggal Lahir, Usia, dam No HP.

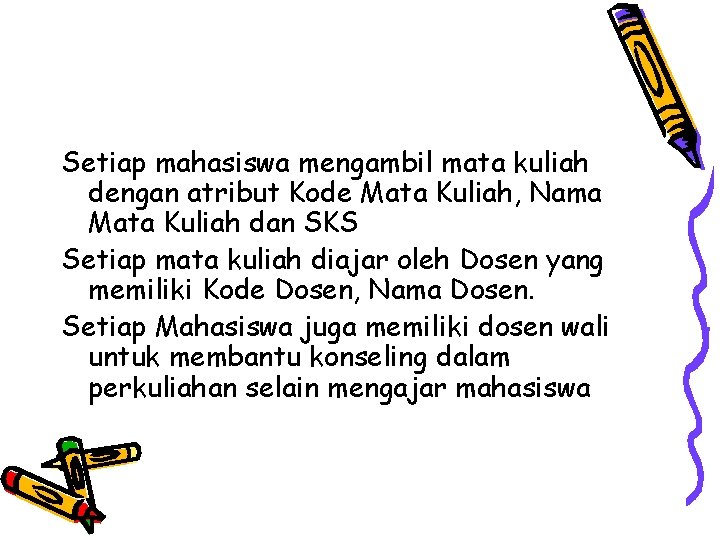

Setiap mahasiswa mengambil mata kuliah dengan atribut Kode Mata Kuliah, Nama Mata Kuliah dan SKS Setiap mata kuliah diajar oleh Dosen yang memiliki Kode Dosen, Nama Dosen. Setiap Mahasiswa juga memiliki dosen wali untuk membantu konseling dalam perkuliahan selain mengajar mahasiswa
