PERTEMUAN 3 Diode Ideal Diode konduk dengan baik

PERTEMUAN 3

Diode Ideal �Diode konduk dengan baik dalam arah forward bias �Diode ideal sebagai konduktor bila diberi forward bias dan sebagai isolator diberi reverse bias

Pendekatan Diode Pendekatan Kedua I 0, 7 V

Pendekatan ketiga I 0, 7 Vf V Vf = 0, 7 + If. Rf

Analisis Rangkaian Up Down Dengan menghubungkan titik-titik tegangan dan arus dioda, maka akan didapat grafik dioda

Grafik Dioda Forward Bias

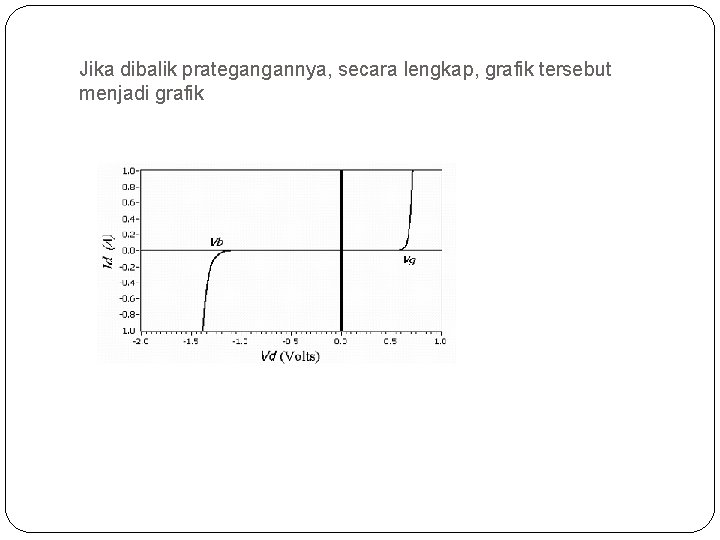

Jika dibalik prategangannya, secara lengkap, grafik tersebut menjadi grafik

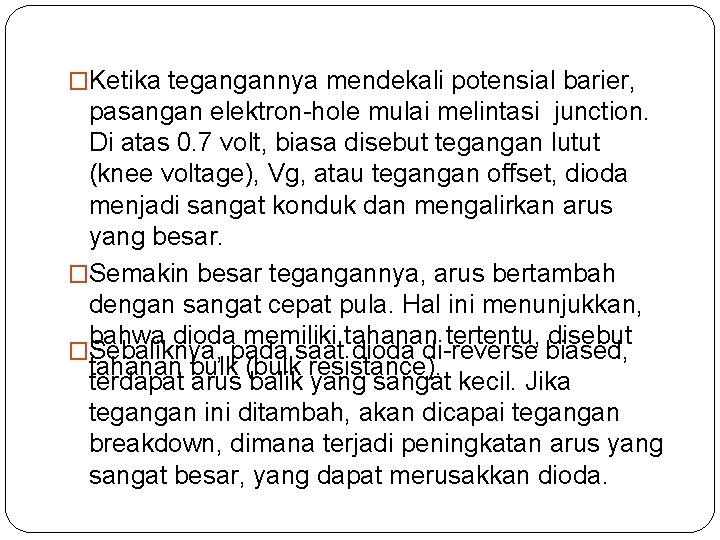

�Ketika tegangannya mendekali potensial barier, pasangan elektron-hole mulai melintasi junction. Di atas 0. 7 volt, biasa disebut tegangan lutut (knee voltage), Vg, atau tegangan offset, dioda menjadi sangat konduk dan mengalirkan arus yang besar. �Semakin besar tegangannya, arus bertambah dengan sangat cepat pula. Hal ini menunjukkan, bahwa dioda memiliki tahanan tertentu, disebut �Sebaliknya, pada saat dioda di-reverse biased, tahanan bulk (bulk resistance). terdapat arus balik yang sangat kecil. Jika tegangan ini ditambah, akan dicapai tegangan breakdown, dimana terjadi peningkatan arus yang sangat besar, yang dapat merusakkan dioda.

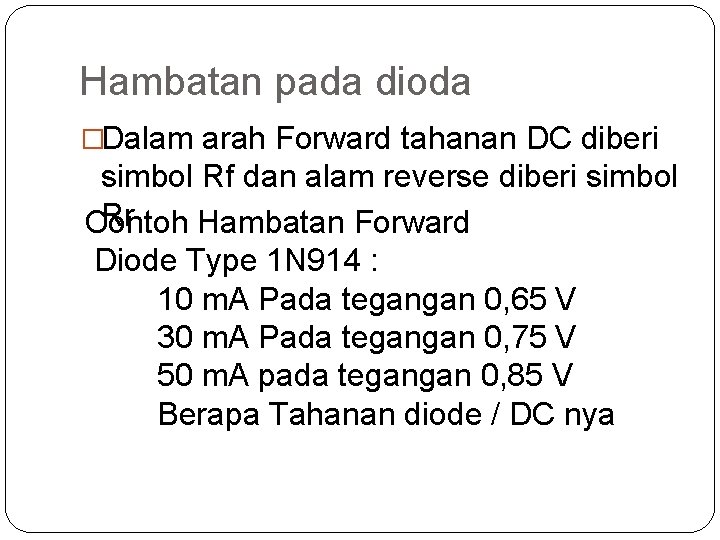

Hambatan pada dioda �Dalam arah Forward tahanan DC diberi simbol Rf dan alam reverse diberi simbol Rr Contoh Hambatan Forward Diode Type 1 N 914 : 10 m. A Pada tegangan 0, 65 V 30 m. A Pada tegangan 0, 75 V 50 m. A pada tegangan 0, 85 V Berapa Tahanan diode / DC nya

Jawab : Rf 1= 0, 65 V / 10 m A = 65 Ohm Rf 2= 0, 75 / 30 m. A = 25 Ohm Rf 3 = 0, 85 / 50 m. A = 17 Ohm, Jadi Tahanan DC berkurang bila arus naik

Contoh Hambatan Reverse Diode type 1 N 914 25 n. A Pada tegangan 20 V 5 mikro. A Pada tegangan 75 V Berapa Tahanan diode / DC nya Jawab : Rr 1= 20 V / 25 n A = 800 Mega Ohm Rf 2= 75 / 5 mikro A = 15 Mega. Ohm Jadi Tahanan DC berkurang bila mendekati tegangan breakdown ( 75 V )

Garis Beban Persamaan Garis Beban Perbedaan Potensial pada tahanan adalah : Vs – V Arusnya : I = (Vs – V) / Rs

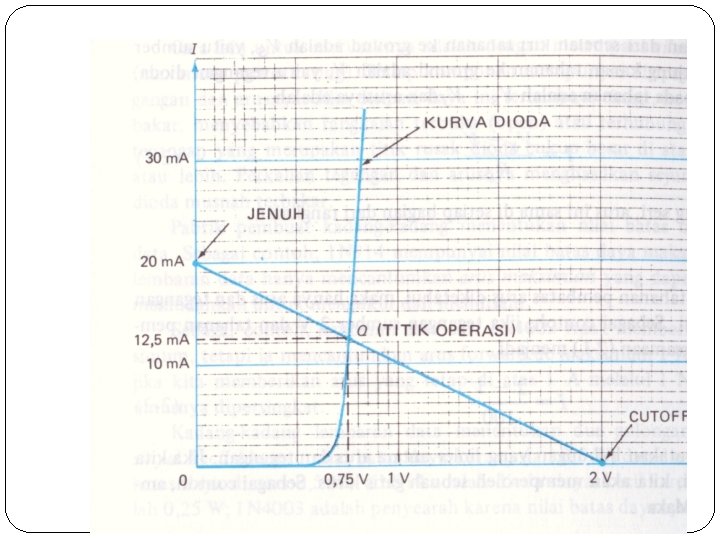

Contoh : �Jika Tegangan sumber 2 V dan tahanan pembatas arus 100 Ohm, maka persamaan menjadi : I = (2 – V) / 100 � Persamaan diatas menyatakan hubungan yang linier antara arus dan tegangan, jika kita menggambar persamaan ini, maka akan diperoleh garis lurus. Contoh jika V = 0, maka : I = (2 – 0) / 100 = 20 m. A ( I = 20 m. A dan V= 0 V) �Jika V = 2 V, maka : I = (2 – 2) / 100 = 0 m. A ( I = 0 m. A dan V= 2 V)

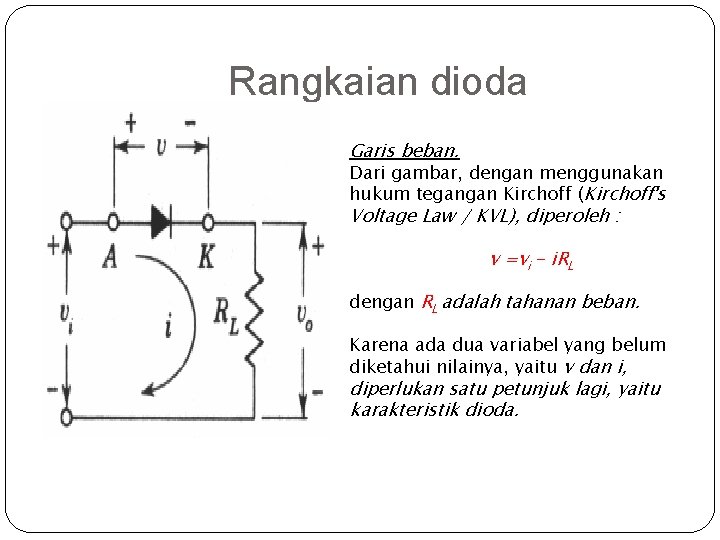

Rangkaian dioda Garis beban. Dari gambar, dengan menggunakan hukum tegangan Kirchoff (Kirchoff's Voltage Law / KVL), diperoleh : v =vi - i. RL dengan RL adalah tahanan beban. Karena ada dua variabel yang belum diketahui nilainya, yaitu v dan i, diperlukan satu petunjuk lagi, yaitu karakteristik dioda.

Garis Beban melewati titik i = 0. Titik potong v adalah v =vi Dan v = 0. Titik potong adalah i =vi /RL

Gambar Kurva Karakteristik Dinamis Hubungan arus terhadap tegangan masukan vi bervariasi disebut karakteristik dinamis. Lereng garis beban adalah tetap karena resistans beban RL tetap

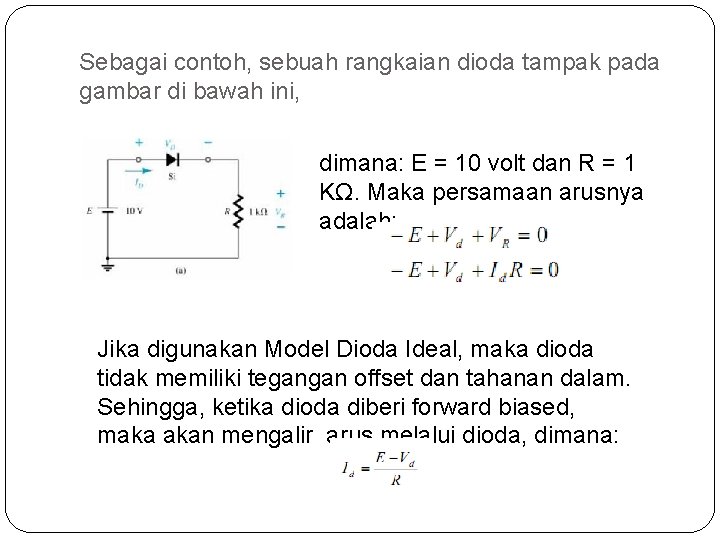

Sebagai contoh, sebuah rangkaian dioda tampak pada gambar di bawah ini, dimana: E = 10 volt dan R = 1 KΩ. Maka persamaan arusnya adalah: Jika digunakan Model Dioda Ideal, maka dioda tidak memiliki tegangan offset dan tahanan dalam. Sehingga, ketika dioda diberi forward biased, maka akan mengalir arus melalui dioda, dimana:

Dari persamaan diatas, didapat garis beban, dimana: dengan titik operasi pada Garis beban dan titik operasi ditampilkan pada gambar.

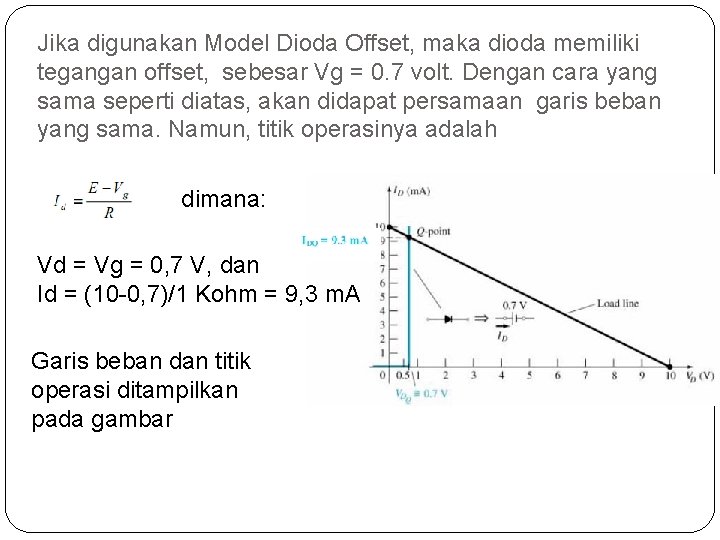

Jika digunakan Model Dioda Offset, maka dioda memiliki tegangan offset, sebesar Vg = 0. 7 volt. Dengan cara yang sama seperti diatas, akan didapat persamaan garis beban yang sama. Namun, titik operasinya adalah dimana: Vd = Vg = 0, 7 V, dan Id = (10 -0, 7)/1 Kohm = 9, 3 m. A Garis beban dan titik operasi ditampilkan pada gambar

Penyearah Setengah Gelombang Saat digunakan sebagai penyearah setengah gelombang, dioda menyearahkan tegangan AC yang berbentuk gelombang sinus menjadi tegangan DC hanya selama siklus positif tegangan AC saja. Sedangkan pada saat siklus negatifnya, dioda mengalami panjaran balik (reverse bias) sehingga tegangan beban (output) menjadi nol.
