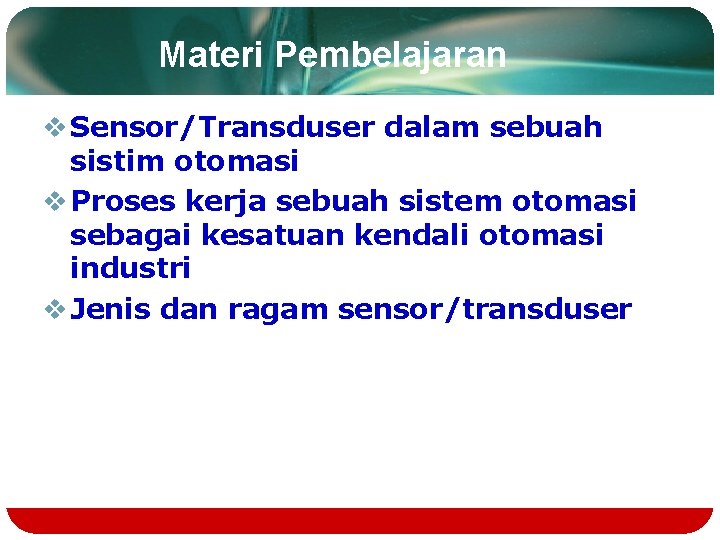

Materi Pembelajaran v Sensor/Transduser dalam sebuah sistim otomasi v Proses kerja sebuah sistem otomasi sebagai kesatuan kendali otomasi industri v Jenis dan ragam sensor/transduser

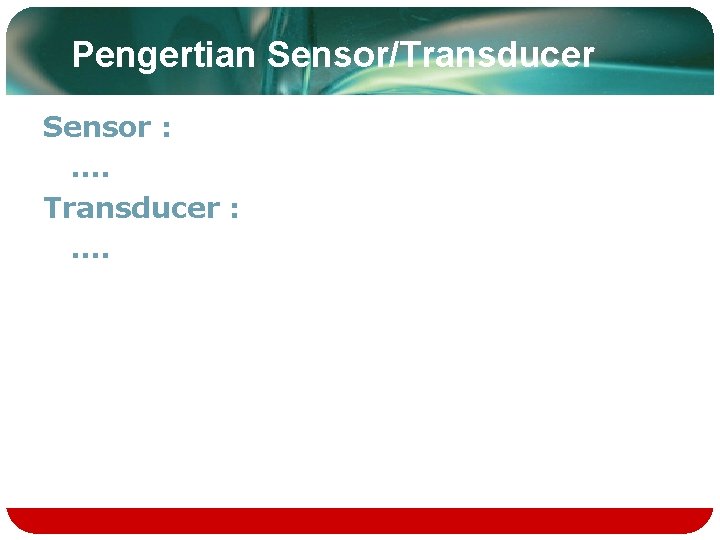

Pengertian Sensor/Transducer Sensor : …. Transducer : ….

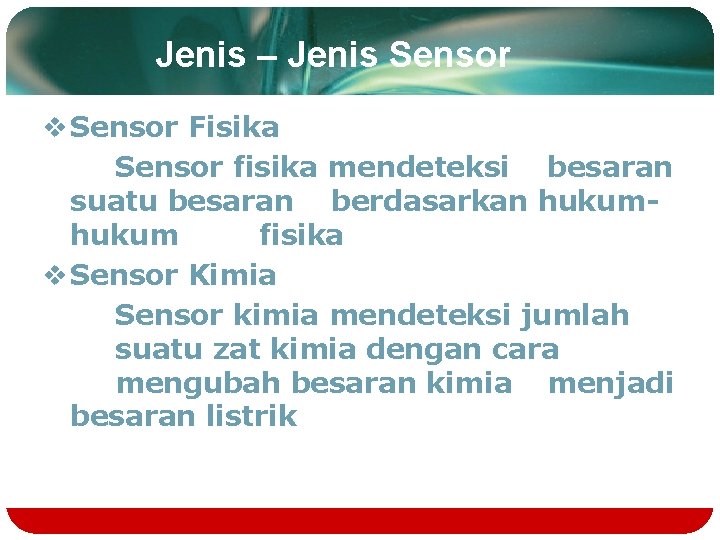

Jenis – Jenis Sensor v Sensor Fisika Sensor fisika mendeteksi besaran suatu besaran berdasarkan hukum fisika v Sensor Kimia Sensor kimia mendeteksi jumlah suatu zat kimia dengan cara mengubah besaran kimia menjadi besaran listrik

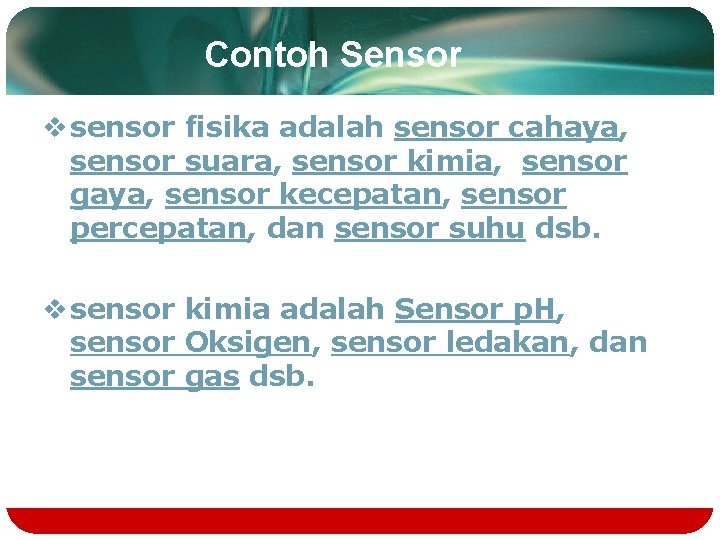

Contoh Sensor v sensor fisika adalah sensor cahaya, sensor suara, sensor kimia, sensor gaya, sensor kecepatan, sensor percepatan, dan sensor suhu dsb. v sensor kimia adalah Sensor p. H, sensor Oksigen, sensor ledakan, dan sensor gas dsb.
Gambar Jenis Sensor

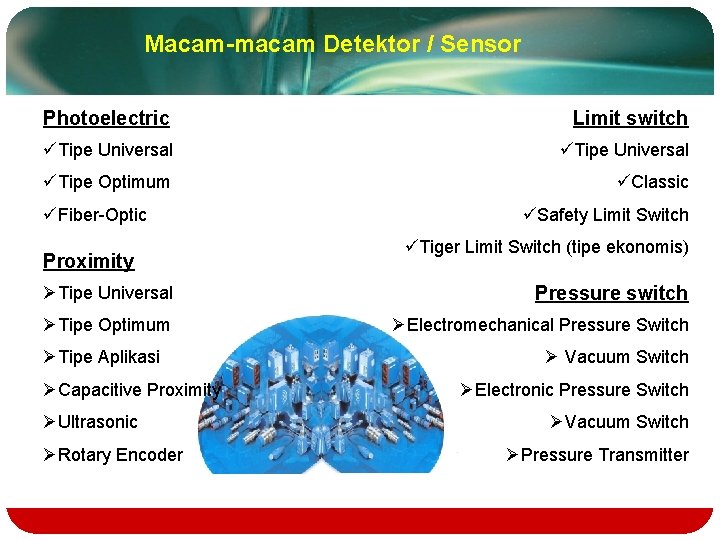

Macam-macam Detektor / Sensor Photoelectric Limit switch üTipe Universal üTipe Optimum üClassic üFiber-Optic Proximity üSafety Limit Switch üTiger Limit Switch (tipe ekonomis) ØTipe Universal Pressure switch ØTipe Optimum ØElectromechanical Pressure Switch ØTipe Aplikasi ØCapacitive Proximity ØUltrasonic ØRotary Encoder Ø Vacuum Switch ØElectronic Pressure Switch ØVacuum Switch ØPressure Transmitter LISTRIK

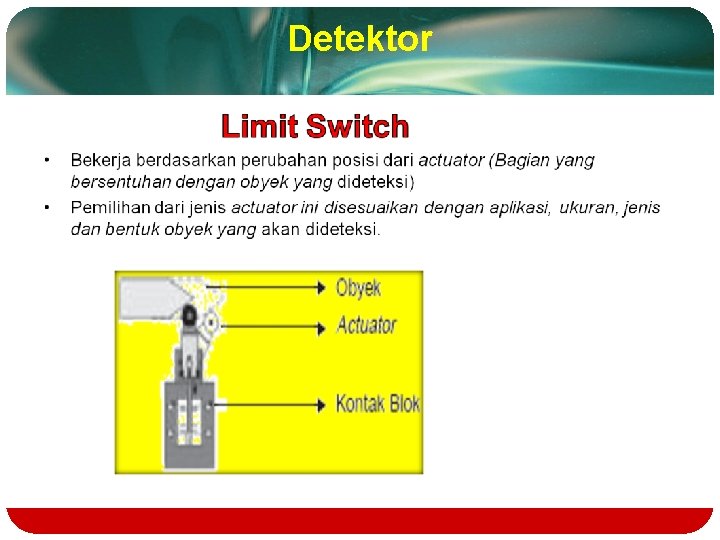

Detektor LISTRIK

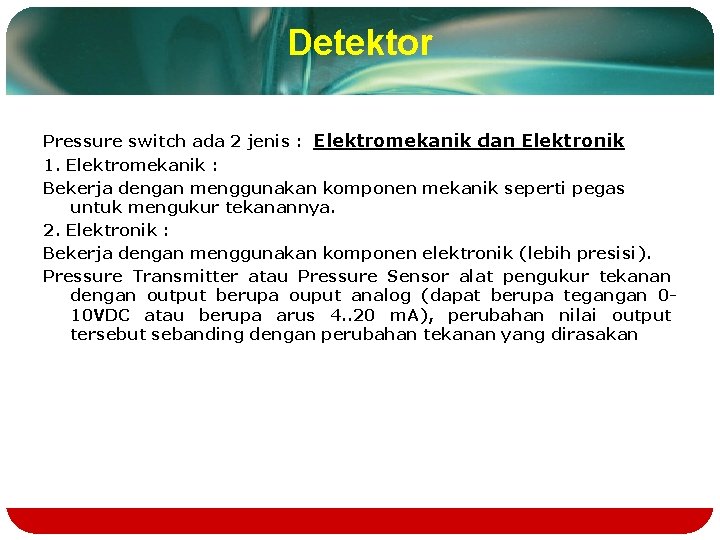

Detektor Pressure switch ada 2 jenis : Elektromekanik dan Elektronik 1. Elektromekanik : Bekerja dengan menggunakan komponen mekanik seperti pegas untuk mengukur tekanannya. 2. Elektronik : Bekerja dengan menggunakan komponen elektronik (lebih presisi). Pressure Transmitter atau Pressure Sensor alat pengukur tekanan dengan output berupa ouput analog (dapat berupa tegangan 010 VDC atau berupa arus 4. . 20 m. A), perubahan nilai output tersebut sebanding dengan perubahan tekanan yang dirasakan LISTRIK

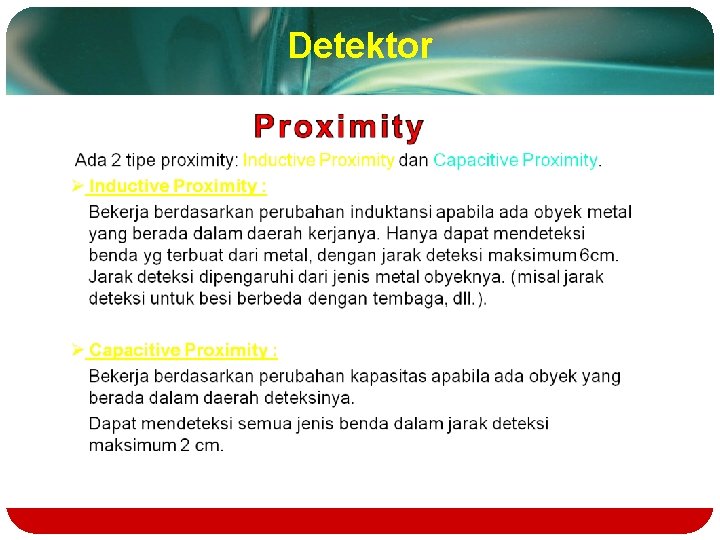

Detektor LISTRIK

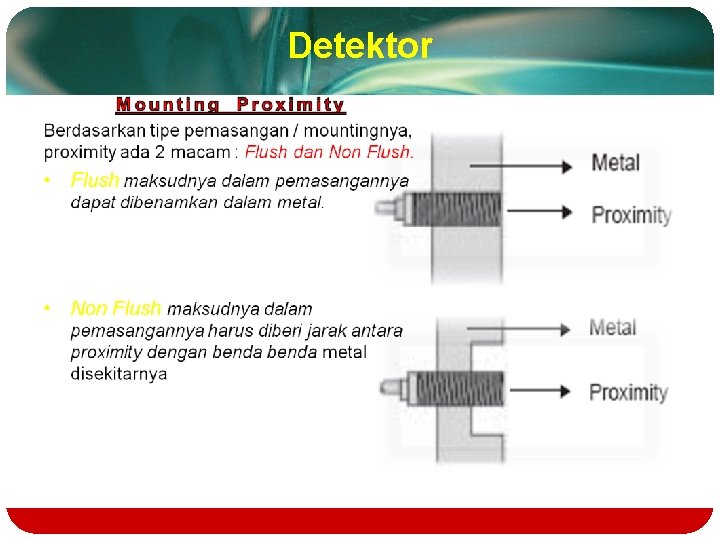

Detektor LISTRIK

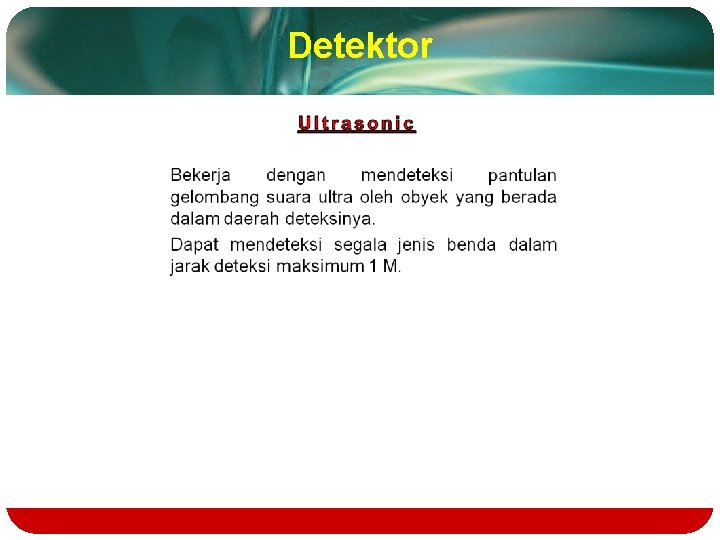

Detektor LISTRIK

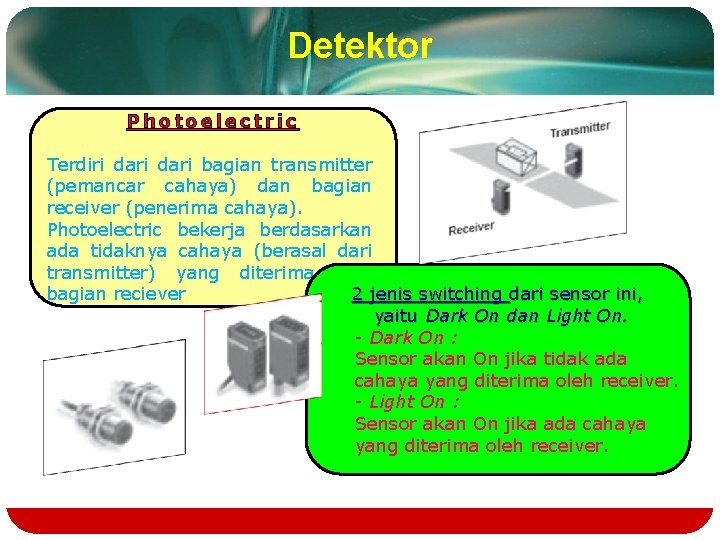

Detektor Photoelectric Terdiri dari bagian transmitter (pemancar cahaya) dan bagian receiver (penerima cahaya). Photoelectric bekerja berdasarkan ada tidaknya cahaya (berasal dari transmitter) yang diterima oleh 2 jenis switching dari sensor ini, bagian reciever yaitu Dark On dan Light On. - Dark On : Sensor akan On jika tidak ada cahaya yang diterima oleh receiver. - Light On : Sensor akan On jika ada cahaya yang diterima oleh receiver. LISTRIK

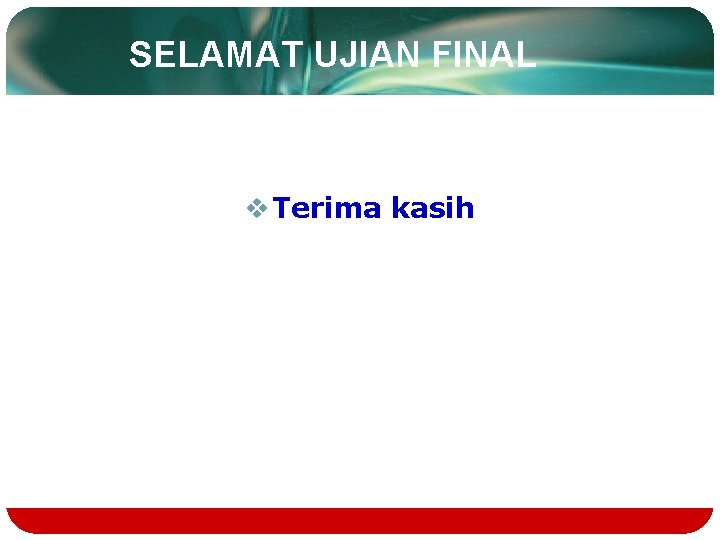

SELAMAT UJIAN FINAL v Terima kasih
