Perkembangan Standardisasi untuk KBL dan SPKLU Direktorat Mekanika

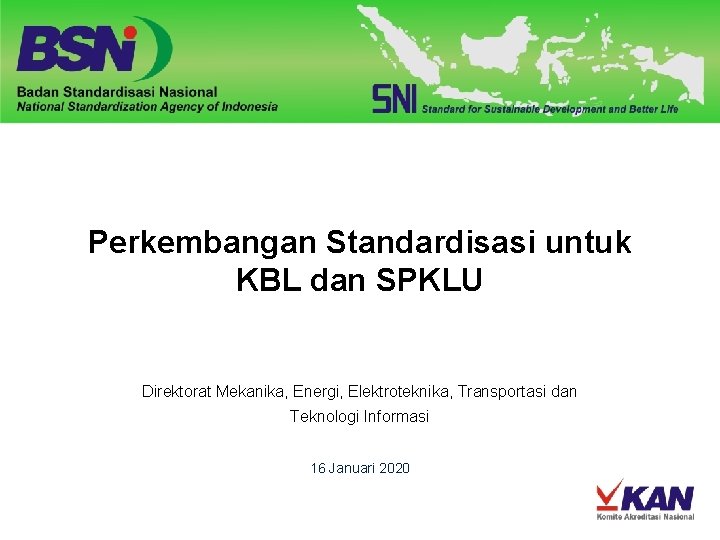

Perkembangan Standardisasi untuk KBL dan SPKLU Direktorat Mekanika, Energi, Elektroteknika, Transportasi dan Teknologi Informasi 16 Januari 2020
Komite Teknis Perumusan Standar 13
Komite Teknis Perumusan Standar terkait kendaraan dan kelistrikan No 1 2 3 4 5 6 7 8 9 10 11 12 13 Kode Nama Komtek 43 -01 Rekayasa Kendaraan Jalan Raya 43 -01 -S 1 Komponen Otomotif 43 -02 Kendaraan jalan raya bertenaga listrik 29 -01 Sistem Ketenagalistrikan 29 -02 Perlengkapan dan sistem proteksi listrik 29 -03 Insulasi Listrik 29 -04 Jaringan Transmisi dan Distribusi Tenaga Listrik 29 -05 Transformator 29 -06 Instalasi dan keandalan ketenagalistrikan 29 -07 Kabel dan konduktor listrik 29 -08 Lengkapan Listrik 29 -09 Mesin Listrik 31 -01 Elektronika Untuk Keperluan Rumah Tangga 3 Sekretariat Kementerian Perindustrian BSN Kementerian ESDM Kementerian ESDM Kementerian ESDM Kementerian Perindustrian

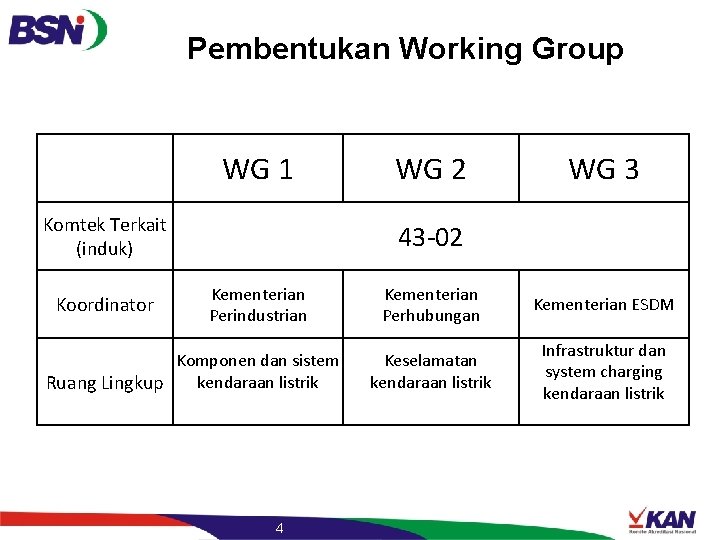

Pembentukan Working Group WG 1 Komtek Terkait (induk) Koordinator WG 2 WG 3 43 -02 Kementerian Perindustrian Komponen dan sistem kendaraan listrik Ruang Lingkup 4 Kementerian Perhubungan Kementerian ESDM Keselamatan kendaraan listrik Infrastruktur dan system charging kendaraan listrik
Technical Committee kendaraan Listrik di ISO dan IEC • IEC/TC 69 - Electric road vehicles and electric industrial trucks Scope : To prepare international standards for road vehicles, total or partly electrically propelled from self-contained power sources, and for electric industrial trucks Secara umum lebih membahas fasilitas pengisian listrik untuk kendaraan listrik beserta komponen-komponennya (kabel, colokan, dsb) Status Indonesia : Participating-Member • ISO/TC 22/SC 37 Electrically propelled vehicles (Creation date: 2014) Scope : Specific aspects of electrically propelled road vehicles, electric propulsion systems, related components and their vehicle integration. Secara Umum Lebih membahas performa dan keselamatan kendaraan listrik Status Indonesia : Participating-Member 5
ISO/TC 22/SC 37 Working Group • WG 1 Safety aspects and terminology • WG 2 Performance and energy consumption • WG 3 Rechargeable energy storage • WG 4 Systems and components connected to electric propulsion systems 6
Progress Standardisasi KBL dan SPKLU 7
Standar Kendaraan Listrik Kategori Umum Deskripsi Umum Istilah dan Definisi Standar SNI/ISO/IEC Mobil Sepeda Motor / Moped SNI ISO/TR 8713: 2017 SNI 8608: 2018 (ISO/TR 8713: 2012, IDT) (ISO/TR 13062: 2015, IDT) SNI ISO 6469 -1: 2009 Keselamatan Electrification safety (vehicle) (Ditetapkan oleh BSN tahun 2019 ) SNI ISO 6469 -2: 2018 SNI 8613: 2018 (Ditetapkan oleh BSN tahun 2019) (ISO 13063: 2012, IDT) SNI ISO 6469 -3: 2011 (Ditetapkan oleh BSN tahun 2019) Sistem Kendaraan Electrification safety (postimpact) SNI ISO 6469 -4: 2015 (Ditetapkan oleh BSN tahun 2019) SNI ISO 8714: 2002 (Ditetapkan oleh BSN tahun 2019) (ISO 13064 -1: 2012, IDT) SNI ISO 8715: : 2001 SNI 8614 -2: 2018 Performa kendaraan (Ditetapkan oleh BSN tahun 2019) (ISO 13064 -2: 2012, IDT) ISO/PAS 16898 Ukuran sel baterai SNI IEC 62660 -1: 2017 (IEC 62660 -1: 2010, IDT) SNI IEC 62660 -2: 2017 (IEC 62660 -2: 2010, IDT) Pengujian dan keselamatan sel baterai SNI IEC 62660 -3: 2016 (Ditetapkan oleh BSN tahun 2019) SNI ISO 12405 -4: 2018 Pengujian performa pak ISO 18243 (Ditetapkan oleh BSN tahun 2019) baterai Konsumsi listrik Performa Baterai Komponen Kendaraan SNI 8614 -1: 2018 Keselamatan pak baterai Baterai selain Li-Ion + Lead Acid Batt Recycle Li-Ion + Non Li-Ion Komponen Penggerak listrik (Motor, Inverter & converter) 8 SNI 8872: 2019 SNI 8871: 2019 IEC 61982 ISO 18300 N/A ISO 21782 (Bagian 1 s. d 7) ISO 23280 (dalam pengembangan)
Standar Kendaraan Listrik Kategori Deskripsi Standar SNI/ISO/IEC Mobil Sepeda Motor / Moped SNI IEC 61851 -1: 2017 (Ditetapkan oleh BSN tahun 2019) Sistem charging konduktif SNI IEC 61851 -23: 2014 IEC 61851 -3 (series) (Ditetapkan oleh BSN tahun 2019) (dalam pengembangan) SNI IEC 61851 -24 2014 (Ditetapkan oleh BSN tahun 2019) Persyaratan keselamatan untuk charger baterai rumah tangga Sistem Charging Infrastruktur IEC 61980 -1 IEC 61980 -2 IEC 61980 -3 ISO 19363 Wireless power transfer Persyaratan keselamatan koneksi ke Power supply eksternal EMC (On-board) EMC (Off-board) Sistem Battery Swap In-cable control Kabel Charging Konektor Charging SNI IEC 60335 -2 -29: 2012 Konektor Charging ISO 17409 ISO 18246 SNI IEC 61851 -21 -1: 2017 (Ditetapkan oleh BSN tahun 2019) IEC 61851 -21 -2 IEC 62840 -1 IEC TS 61851 -3 -3 (dalam pengembangan) IEC 62840 -2 IEC 62752 SNI IEC 62893 -1: 2017 (Ditetapkan oleh BSN tahun 2019) SNI IEC 62893 -2: 2017 (Ditetapkan oleh BSN tahun 2019) SNI IEC 62893 -3: 2017 (Ditetapkan oleh BSN tahun 2019) SNI IEC 62196 -1: 2014 (Ditetapkan oleh BSN tahun 2019) SNI IEC 62196 -2: 2016 IEC TS 62196 -4 (Ditetapkan oleh BSN tahun 2019) SNI IEC 62196 -3: 2014 (Ditetapkan oleh BSN Tahun 2019) Antarmuka Komunikasi Identifikasi Kendaraan ke Jaringan Layanan Roaming 9 IEC 62831 (dalam pengembangan) ISO 15118 (bagian 1 s. d 8) IEC 63119 -1: 2019

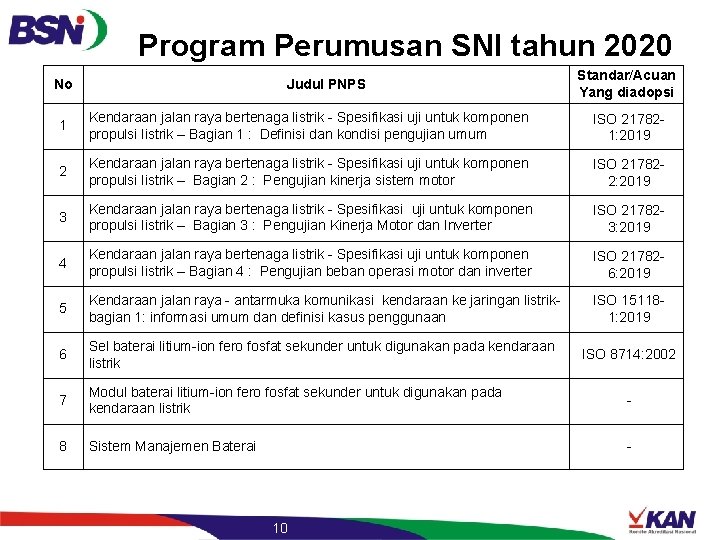

Program Perumusan SNI tahun 2020 No Judul PNPS Standar/Acuan Yang diadopsi 1 Kendaraan jalan raya bertenaga listrik - Spesifikasi uji untuk komponen propulsi listrik – Bagian 1 : Definisi dan kondisi pengujian umum ISO 217821: 2019 2 Kendaraan jalan raya bertenaga listrik - Spesifikasi uji untuk komponen propulsi listrik – Bagian 2 : Pengujian kinerja sistem motor ISO 217822: 2019 3 Kendaraan jalan raya bertenaga listrik - Spesifikasi uji untuk komponen propulsi listrik – Bagian 3 : Pengujian Kinerja Motor dan Inverter ISO 217823: 2019 4 Kendaraan jalan raya bertenaga listrik - Spesifikasi uji untuk komponen propulsi listrik – Bagian 4 : Pengujian beban operasi motor dan inverter ISO 217826: 2019 5 Kendaraan jalan raya - antarmuka komunikasi kendaraan ke jaringan listrik- bagian 1: informasi umum dan definisi kasus penggunaan ISO 151181: 2019 6 Sel baterai litium-ion fero fosfat sekunder untuk digunakan pada kendaraan listrik ISO 8714: 2002 7 Modul baterai litium-ion fero fosfat sekunder untuk digunakan pada kendaraan listrik - 8 Sistem Manajemen Baterai - 10
SNI Komite Teknis 43 -02 No Nomor SNI Judul Standar Yang diadopsi 1 SNI ISO TR 8713: : 2017 Kendaraan berpenggerak (propulsi) listrik - Kosakata ISO TR 8713: 2012 Electrically propelled road vehicles — Vocabulary 2 Sel ion Lithium sekunder untuk penggerak SNI IEC 62660 -1 kendaraan listrik Bagian 1 : Pengujian : 2017 Performa IEC 62660 -1 Secondary lithium-ion cells for the propulsion of electric road vehicles – Part 1: Performance testing Sel ion-lithium sekunder untuk penggerak kendaraan listrik – Bagian 2: Pengujian keandalan dan penyalahgunaan IEC 62660 -2 Secondary lithium-ion cells for the propulsion of electric road vehicles – Part 2: Reliability and abuse testing 3 SNI IEC 626602: 2017 4 SNI ISO/TR 13062: 2018 Sepeda motor dan mopeds elektrik - Terminologi dan klasifikasi ISO/TR 13062: 2015 Electric mopeds and motorcycles - Terminology and classification 5 SNI ISO 13063: 2018 Sepeda motor dan mopeds elektrik - Spesifikasi keselamatan ISO 13063: 2012 Electrically propelled mopeds and motorcycles — Safety specifications ISO 13064 -1 Battery-electric mopeds Kinerja - Moped dan Sepeda Motor Baterai. SNI ISO 13064 -1 and motorcycles — Performance — 6 Listrik - Bagian 1 : Konsumsi dan jangkauan : 2018 Part 1: Reference energy consumption energi acuan and range Kinerja – Moped dan sepeda motor Baterai. SNI ISO 13064 -2 7 listrik Bagian 2 : Karakteristik : 2018 pengoperasian jalan 11 ISO 13064 -2 Battery-electric mopeds and motorcycles — Performance — Part 2: Road operating characteristics

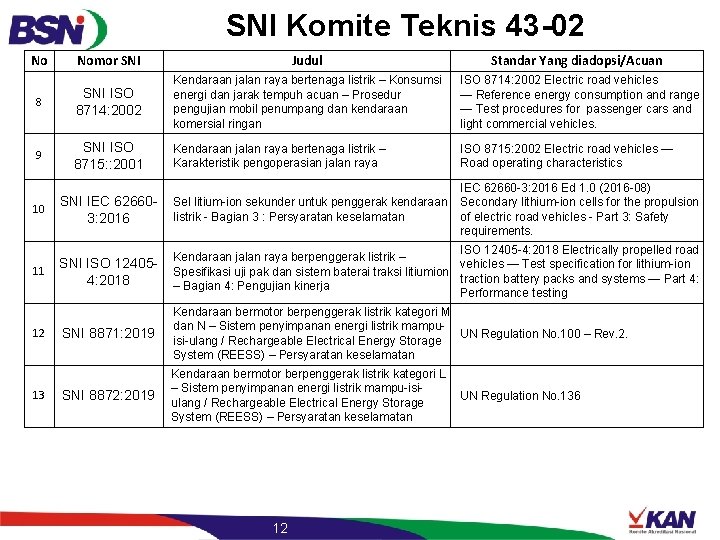

SNI Komite Teknis 43 -02 No Nomor SNI Judul 8 SNI ISO 8714: 2002 Kendaraan jalan raya bertenaga listrik – Konsumsi energi dan jarak tempuh acuan – Prosedur pengujian mobil penumpang dan kendaraan komersial ringan ISO 8714: 2002 Electric road vehicles — Reference energy consumption and range — Test procedures for passenger cars and light commercial vehicles. 9 SNI ISO 8715: : 2001 Kendaraan jalan raya bertenaga listrik – Karakteristik pengoperasian jalan raya ISO 8715: 2002 Electric road vehicles — Road operating characteristics 10 SNI IEC 626603: 2016 IEC 62660 -3: 2016 Ed 1. 0 (2016 -08) Sel litium-ion sekunder untuk penggerak kendaraan Secondary lithium-ion cells for the propulsion listrik - Bagian 3 : Persyaratan keselamatan of electric road vehicles - Part 3: Safety requirements. 11 SNI ISO 124054: 2018 ISO 12405 -4: 2018 Electrically propelled road Kendaraan jalan raya berpenggerak listrik – vehicles — Test specification for lithium-ion Spesifikasi uji pak dan sistem baterai traksi litiumion traction battery packs and systems — Part 4: – Bagian 4: Pengujian kinerja Performance testing SNI 8871: 2019 Kendaraan bermotor berpenggerak listrik kategori M dan N – Sistem penyimpanan energi listrik mampu. UN Regulation No. 100 – Rev. 2. isi-ulang / Rechargeable Electrical Energy Storage System (REESS) – Persyaratan keselamatan SNI 8872: 2019 Kendaraan bermotor berpenggerak listrik kategori L – Sistem penyimpanan energi listrik mampu-isi. UN Regulation No. 136 ulang / Rechargeable Electrical Energy Storage System (REESS) – Persyaratan keselamatan 12 13 12 Standar Yang diadopsi/Acuan
Standardisasi EV Charging System 13
Publikasi SNI (Terkait Sistem Charging EV) No 1 2 3 4 5 6 7 Nomor SNI Judul Standar yang diadopsi Sistem pengisian konduktif kendaraan listrik- Bagian 1: IEC 61851 -1: 2017 Persyaratan umum Sistem charging konduktif kendaraan listrik- Bagian 21 SNI IEC 61851 -21 -1: 2017 1: Persyaratan EMC untuk koneksi konduktif ke suplai IEC 61851 -21 -1: 2017 AC/DC untuk charger on-board kendaraan listrik Sistem pengisian konduktif kendaraan listrik - Bagian 23 IEC 61851 -23: 2014 SNI IEC 61851 -23: 2014 : Stasiun pengisian kendaraan listrik a. s. Sistem pengisian konduktif kendaraan listrik - Bagian 24 : Komunikasi digital antara stasiun pengisian kendaraan IEC 61851 -24: 2014 SNI IEC 61851 -24: 2014 listrik a. s. dan kendaraan listrik untuk kendali pengisian a. s. Steker, stopkontak, konektor kendaraan dan inlet IEC 62196 -1: 2014 SNI IEC 62196 -1: 2014 kendaraan- Pengisian konduktif kendaraan listrik. Bagian 1: Persyaratan umum Steker, stopkontak, konektor kendaraan dan inlet kendaraan- Pengisian konduktif kendaraan listrik. IEC 62196 -2: 2016 SNI IEC 62196 -2: 2016 Bagian 2: Kompatibilitas dimensi dan persyaratan kemampusalingtukaran untuk pin a. b. dan lengkapan tabung kontak Steker, stopkontak, konektor kendaraan dan inlet kendaraan- Pengisian konduktif kendaraan listrik. IEC 62196 -3: 2014 SNI IEC 62196 -3: 2014 Bagian 3: Kompatibilitas dimensi dan persyaratan kemampusalingtukaran untuk pin a. s. dan a. b. /a. s. dan AC/DC dan kopler tabung kontak kendaraan SNI IEC 61851 -1: 2017 14 KT 29 -06 29 -08
Publikasi SNI (Terkait Sistem Charging EV) No Nomor SNI 8 SNI IEC 62893 -1: 2017 9 SNI IEC 62893 -2: 2017 10 SNI IEC 62893 -3: 2017 11 SNI ISO 6469 -1: 2009 12 SNI ISO 6469 -2: 2018 13 SNI ISO 6469 -3: 2011 14 SNI ISO 6469 -4: 2015 Judul Standar yang diadopsi Kabel pengisian untuk kendaraan listrik bervoltase IEC 62893 -1: 2017 pengenal sampai dengan 0, 6 / 1 k. V - Bagian 1 : Persyaratan umum Kabel pengisian untuk kendaraan listrik bervoltase pengenal sampai dengan 0, 6 / 1 k. V - Bagian 2 : Metode IEC 62893 -2: 2017 uji Kabel pengisian untuk kendaraan listrik bervoltase pengenal sampai dengan 0, 6 / 1 k. V - Bagian 1 : Kabel IEC 62893 -3: 2017 untuk pengisian a. b. menurut mode 1, 2 dan 3 IEC 61851 -1 bervoltase pengenal sampai dengan 450/750 V Kendaraan jalan yang digerakkan listrik - Spesifikasi keselamatan - Bagian 1: Sistem penyimpanan energi ISO 6469 -1: 2009 yang dapat diisi ulang di mobil (RESS) () Kendaraan jalan yang digerakkan listrik - Spesifikasi keselamatan - Bagian 2: Keselamatan operasional ISO 6469 -2: 2018 kendaraan Kendaraan jalan yang digerakkan listrik - Spesifikasi keselamatan - Bagian 3: Proteksi manusia terhadap ISO 6469 -3: 2011 kejut listrik Kendaraan jalan yang digerakkan listrik - Spesifikasi ISO 6469 -4: 2015 keselamatan - Bagian 4: Keselamatan listrik pasca tabrakan 15 KT 29 -06 29 -08
Standar ISO & IEC terkait Komunikasi Kendaraan listrik dengan Charging Station 16
IEC 63119 -1: 2019 Information exchange for electric vehicle charging roaming service - Part 1: General Scope This part of IEC 63119 establishes a basis for the other parts of IEC 63119, specifying the terms and definitions, general description of the system model, classification, information exchange and security mechanisms for roaming between EV charge service providers (CSPs), charging station operators (CSOs) and clearing house platforms through roaming endpoints. It provides an overview and describes the general requirements of the EV roaming service system. IEC 63119 (all parts) is applicable to high-level communication involved in information exchange/interaction between different CSPs, as well as between a CSP and a CSO with or without a clearing house platform through the roaming endpoint. IEC 63119 (all parts) does not specify the information exchange, either between the charging 17

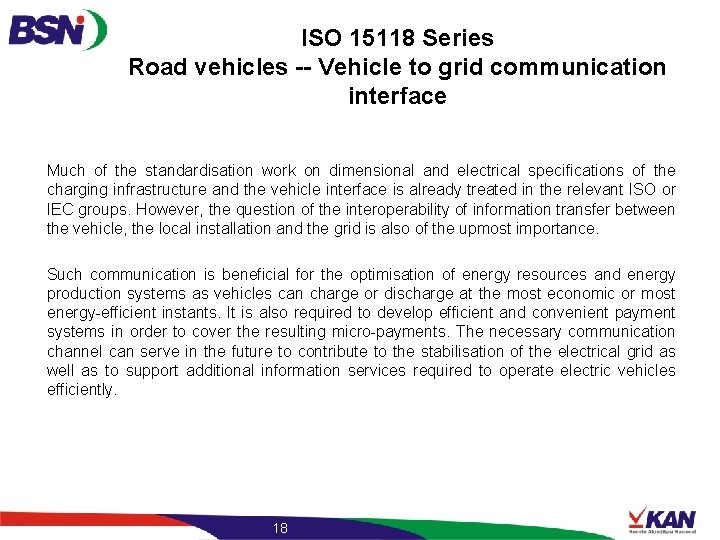

ISO 15118 Series Road vehicles -- Vehicle to grid communication interface Much of the standardisation work on dimensional and electrical specifications of the charging infrastructure and the vehicle interface is already treated in the relevant ISO or IEC groups. However, the question of the interoperability of information transfer between the vehicle, the local installation and the grid is also of the upmost importance. Such communication is beneficial for the optimisation of energy resources and energy production systems as vehicles can charge or discharge at the most economic or most energy-efficient instants. It is also required to develop efficient and convenient payment systems in order to cover the resulting micro-payments. The necessary communication channel can serve in the future to contribute to the stabilisation of the electrical grid as well as to support additional information services required to operate electric vehicles efficiently. 18
ISO 15118 Series Road vehicles -- Vehicle to grid communication interface No No Standard Title 1 ISO 15118 -1: 2019 Road vehicles -- Vehicle to grid communication interface -- Part 1: General information and use-case definition 2 ISO 15118 -2: 2014 Road vehicles -- Vehicle-to-Grid Communication Interface -- Part 2: Network and application protocol requirements 3 ISO 15118 -3: 2015 Road vehicles -- Vehicle to grid communication interface -- Part 3: Physical and data link layer requirements 4 ISO 15118 -4: 2018 Road vehicles -- Vehicle to grid communication interface -- Part 4: Network and application protocol conformance test 5 ISO 15118 -5: 2018 Road vehicles -- Vehicle to grid communication interface -- Part 5: Physical layer and data link layer conformance test 6 Road vehicles -- Vehicle to grid communication interface -- Part 8: ISO 15118 -8: 2018 Physical layer and data link layer requirements for wireless communication 19
