Perifériák BUDAPEST-FASORI EVANGÉLIKUS GIMNÁZIUM

I. Az alaplap • A házban található, és tartalmazza a számítógép működéséhez szükséges áramköröket, illetve ezen helyezkednek el a legfontosabb egységek (processzor, memóriák, illesztőegységek foglalatai, háttértárolók csatlakozóhelyei)

II. Illesztőegységek (kártyák) az alaplapon található foglalatokba illeszkednek • az alaplapon többféle foglalat található (PCI, AGP, PCI Express) * pl. az előző dián 5 db PCI foglalat, fent pedig AGP csatlakozóval rendelkező videókártya látható • a számítógép(házon) kívüli eszközök az illesztőegységek segítségével kapcsolódnak az alaplaphoz (pl. : a monitor videókártya segítségével kapcsolódik az alaplaphoz) • a legtöbb esetben az alapvető illesztőegységeket a gyártók az alaplapba építik (videókártya, hálózati/internet kártya). Ezek az integrált eszközök. * pl. az előző dián a bekarikázott hálózati csatlakozó nem külön kártya, hanem az alaplap része •

III. Alapvető csatlakozók (portok) * ezek konkrétan integrált eszközök csatlakozói párhuzamos port PS/2 -es portok lila: billentyűzet csatlakoztatása zöld: egér csatlakoztatása hálózati port hangkártya soros port VGA port USB portok rózsaszín: mikrofon csatlakoztatása zöld: hangszóró csatlakoztatása

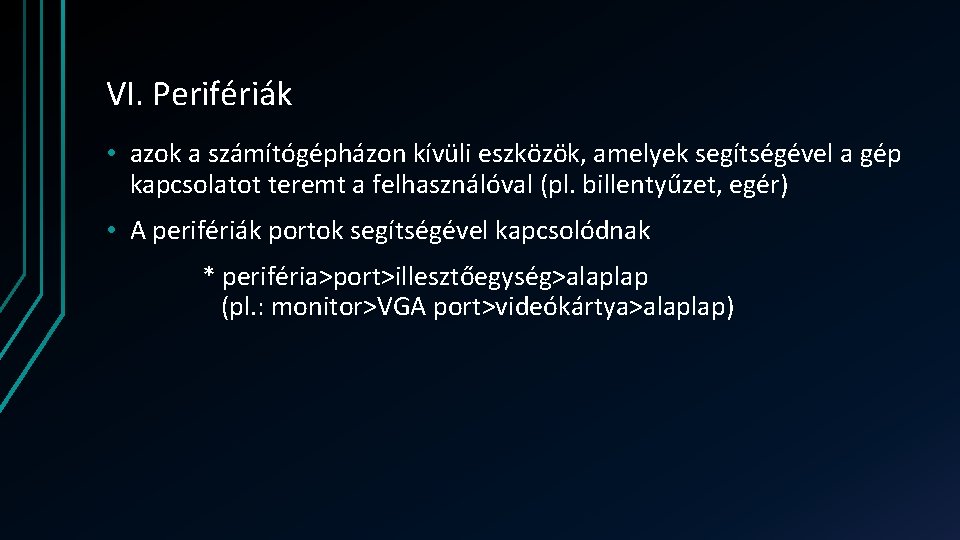

VI. Perifériák • azok a számítógépházon kívüli eszközök, amelyek segítségével a gép kapcsolatot teremt a felhasználóval (pl. billentyűzet, egér) • A perifériák portok segítségével kapcsolódnak * periféria>port>illesztőegység>alaplap (pl. : monitor>VGA port>videókártya>alaplap)

VI. Perifériák Típusai: • Input perifériák. Adatbevitelre használhatóak. (Pl. : billentyűzet, egér, szkenner) • Output perifériák. Adatmegjelenítésre használhatóak. (Pl. : Monitor, Nyomtató) • Input és output perifériák. Mindkét funkciót ellátják. (Pl. : érintőképernyő)

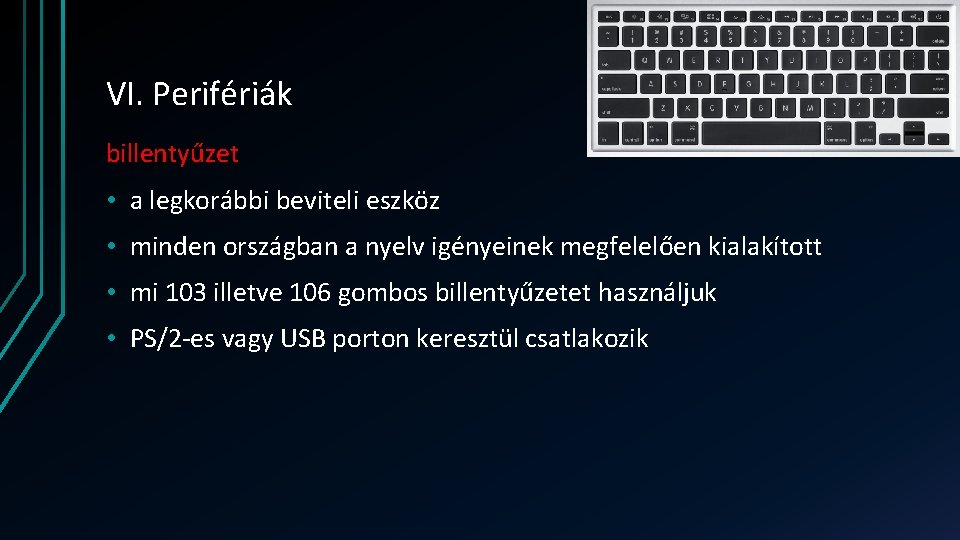

VI. Perifériák billentyűzet • a legkorábbi beviteli eszköz • minden országban a nyelv igényeinek megfelelően kialakított • mi 103 illetve 106 gombos billentyűzetet használjuk • PS/2 -es vagy USB porton keresztül csatlakozik

VI. Perifériák billentyűzet • egy billentyűzet legfontosabb részei: • • • funkcióbillentyűk (F 1 -F 12) alfabetikus és numerikus blokk (betűk és felettük a számok) numerikus blokk (számok jobb oldalon külön csoportban) kurzormozgató billentyűk (nyilak) enter gomb egyéb kapcsoló gombok (Ctrl, Shift, Alt. Gr, stb. )

VI. Perifériák Az ősegér (1964)

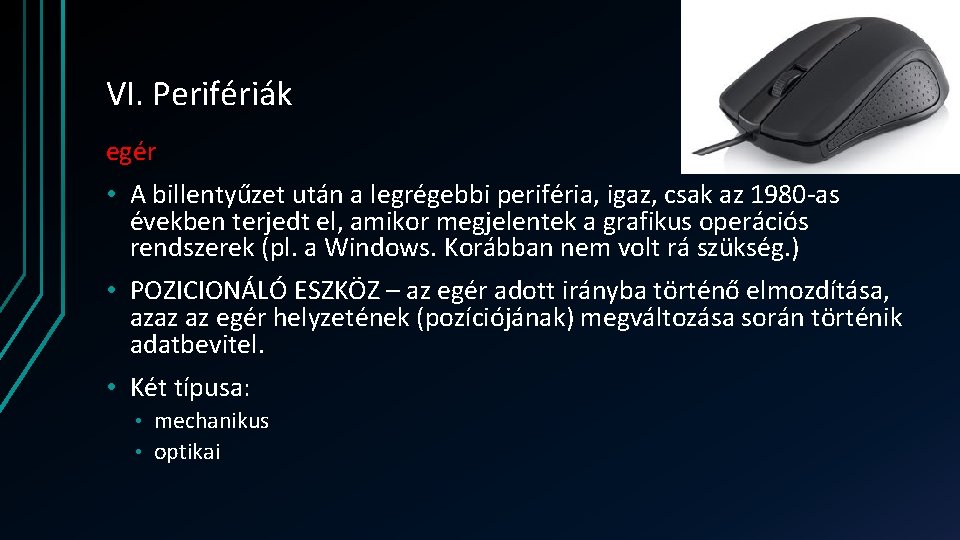

VI. Perifériák egér • A billentyűzet után a legrégebbi periféria, igaz, csak az 1980 -as években terjedt el, amikor megjelentek a grafikus operációs rendszerek (pl. a Windows. Korábban nem volt rá szükség. ) • POZICIONÁLÓ ESZKÖZ – az egér adott irányba történő elmozdítása, azaz az egér helyzetének (pozíciójának) megváltozása során történik adatbevitel. • Két típusa: mechanikus • optikai •

Érdekesség (ha van kedved, olvasd el!) • A mechanikus egér: 1: Az egér mozgatása elforgatja a golyót. 2: A golyóhoz érő tengelyek továbbítják a mozgást. 3: Fényáteresztő résekkel rendelkező korongok fordulnak a tengellyel 4: Az infravörös fény átvilágít a korongok résein. 5: A szenzorok érzékelik a fényimpulzusokat. *valójában csak részben mechanikus. Részben optikai=optomechanikus

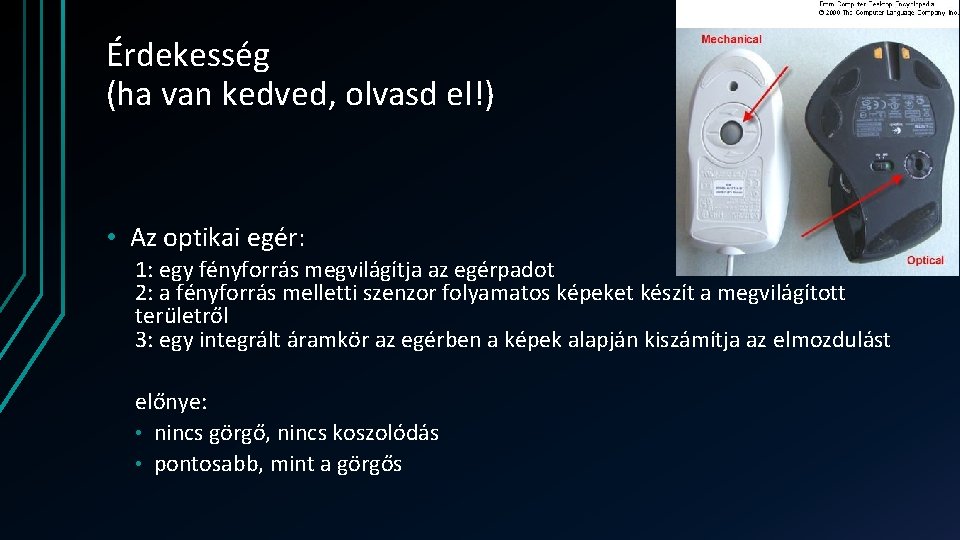

Érdekesség (ha van kedved, olvasd el!) • Az optikai egér: 1: egy fényforrás megvilágítja az egérpadot 2: a fényforrás melletti szenzor folyamatos képeket készít a megvilágított területről 3: egy integrált áramkör az egérben a képek alapján kiszámítja az elmozdulást előnye: • nincs görgő, nincs koszolódás • pontosabb, mint a görgős

VII. A portokról egy kicsit részletesebben • soros port másnéven COM port (mire utal a c betű? ) • eszközök közötti kommunikáció megvalósítására tervezték (USB port ugyanis még nem volt) • soros: egyidőben 1 bit vihető át a porton • adatátviteli sebesség: 115 kbit/s (kilobit/secundum) •

VII. A portokról egy kicsit részletesebben • párhuzamos port másnéven LPT port (mire utal a p betű? ) eredetileg nyomtatók csatlakoztatására tervezét (USB port ugyanis még nem volt) • párhuzamos: egyidőben 8 bit vihető át a porton egyszerre • adatátviteli sebesség: 12. 000 kbit/s • • Érdekesség (ha van kedved, olvasd el!): - egyszerűen elkészíthető program segítségével szabályozható, hogy a port két kijelölt érintkezője között legyen-e feszültség - ez a két érintkező mágneskapcsolóra köthető, így bármit lehet vele kapcsolni, pl. egy transzformátort, amely az iskolacsengőt megszólaltatja…

VII. A portokról egy kicsit részletesebben • USB port • standard, elterjedt típus az USB 2. 0 • • az USB 3. 0 2010 -től jelent meg • • adatátviteli sebesség: 480 Mbit/s (megabit/secundum) adatátviteli sebesség: 5 Gbit/s (gigabit/secundum) a jövő: 2015 -ben dolgozták ki az USB 3. 1 -es szabványt • adatátviteli sebesség: 10 Gbit/s (gigabit/secundum)

VIII. Feladat 1. Állítsd az adatátviteli sebesség szempontjából növekvő sorrendbe a portokat! 2. Hányszor gyorsabb az USB 3. 0 az USB 2. 0 -hoz képest? 1. COM<LPT<USB 2. kb. tízszer
