ALAT OPTIK Teacher : Jumiroh, S. P

Hasil yang harus dicapai siswa : Mendeskripsikan alat-alat optik dan penerapannya dalam kehidupan sehari-hari Uhhuiiyy…

ALAT OPTIK Macam-macam alat optik : 1. Mata (Alat optik alamiah) 2. Kamera 3. Lup (Kaca pembesar) 4. Mikroskop 5. Periskop 6. Teropong Alat optik adalah alat yang bekerja berdasarkan prinsip pembiasan dan pemantulan cahaya

1. MATA Perhatikan gambar bagian-bagian mata berikut ! Iris Kornea Aqueous Pupil Retina Syaraf mata Lensa Otot lensa Bagian-bagian mata : 1. Kornea 2. Iris (selaput pelangi) 3. Retina 4. Syaraf mata 5. Lensa mata 6. Otot lensa 7. Pupil 8. Cairan Aqueous

FUNGSI BAGIAN MATA 1. 2. 3. 4. 5. 6. 7. 8. Kornea Berfungsi sebagai tempat masuknya cahaya Pupil Berfungsi untuk mengatur sedikit banyaknya cahaya yang masuk kemata Iris (selaput pelangi) Berfungsi untuk memberi warna pada mata Lensa mata Berfungsi untuk memfokuskan bayangan Retina (selaput jala) Berfungsi sebagai tempat pembentukan bayangan Syaraf mata Berfungsi untuk meneruskan rangsang menuju otak Otot mata Berfungsi mengatur tebal tipisnya lensa Cairan aqueous Berfungsi membiaskan cahaya yang masuk sehingga terfokus ke lensa mata

CIRI-CIRI MATA NORMAL 1. Titik Dekat Mata (Punctum Proximum = PP) adalah titik terdekat yang masih dapat dilihat dengan jelas oleh mata yang berakomodasi maksimum. Untuk orang normal sejauh 25 cm. 2. Titik Jauh Mata (Punctum Remotum = PR) adalah titik terjauh yang masih dapat dilihat benda dengan jelas oleh mata yang tidak berakomodasi yaitu sejauh tak terhingga. Akomodasi mata adalah kemampuan lensa mata untuk menebal atau menipis Bayangan yang terbentuk oleh mata bersifat : Nyata, terbalik, diperkecil

CACAT MATA 1. Hipermetropi (Rabun dekat) 2. Miopi ( Rabun jauh) 3. Presbiopi (cacat mata tua) 4. Astigmatisma Mata Normal Orang yang memiliki mata normal bayangan Benda berada tepat di retina mata. Perhatikan gambar berikut ! Retina

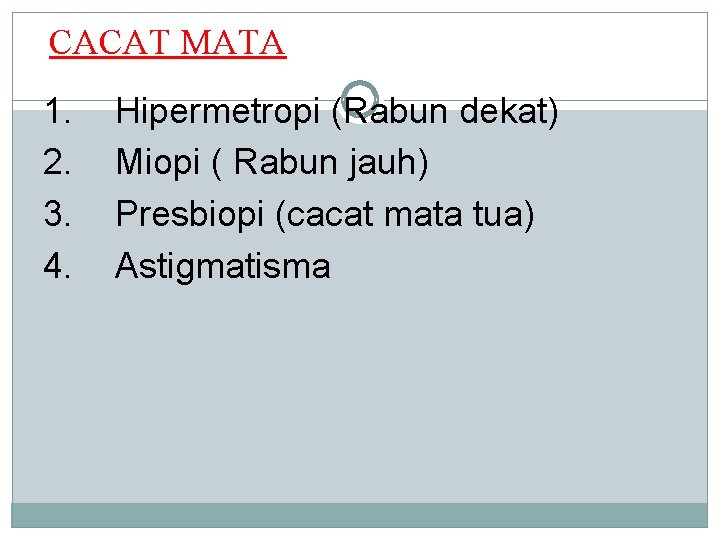

CACAT MATA 1. 2. 3. 4. Hipermetropi (Rabun dekat) Miopi ( Rabun jauh) Presbiopi (cacat mata tua) Astigmatisma

1. Hipermetropi (Rabun dekat) Adalah cacat mata yang tidak bisa melihat benda dekat, sebab bayangan jatuh di belakang retina mata. Untuk mengatasi cacat mata ini, bisa dibantu dengan menggunakan kacamata berlensa positif (lensa cembung) Perhatikan gambar berikut ! Lensa cembung Gambar. a Gambar. b

2. Miopi (Rabun jauh) Adalah cacat mata yang tidak bisa melihat benda jauh, sebab bayangan jatuh didepan retina mata. Untuk mengatasi cacat mata ini, bisa dibantu dengan menggunakan kacamata berlensa negatif (lensa cekung) Perhatikan gambar berikut ! Lensa cekung Gambar. a Gambar. b

3. Presbiopi (Cacat mata tua) Adalah cacat mata yang lebih banyak disebabkan oleh faktor usia. orang lanjut usia daya akomodasi semakin lemah. Untuk mengatasi cacat mata ini, bisa dibantu dengan menggunakan kacamata rangkap, yaitu lensa cembung diletakkan dibagian bawah untuk melihat dekat dan lensa cekung diletakkan dibagian atasnya untuk melihat jauh. Perhatikan gambar berikut ! Lensa cekung _ _ + + Lensa cembung

4. Astigmatisma Adalah sebuah gejala penyimpangan dalam pembentukan bayangan pada lensa, disebabkan oleh cacat lensa yang tidak dapat memberikan gambaran/bayangan vertikal maupun horizontal. Orang yang menderita cacat mata ini akan melihat benda dalam posisi miring (tidak lurus). Untuk mengatasi cacat mata ini, bisa dibantu dengan menggunakan kacamata lensa silinder.

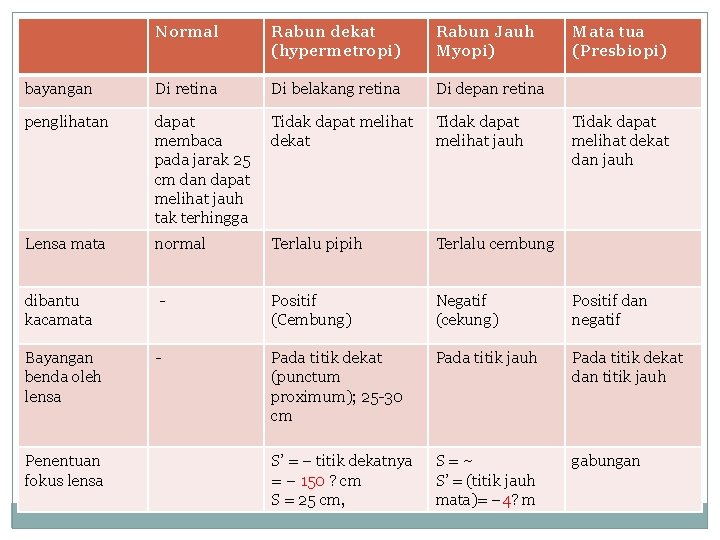

Normal Rabun dekat (hypermetropi) Rabun Jauh Myopi) bayangan Di retina Di belakang retina Di depan retina penglihatan dapat membaca pada jarak 25 cm dan dapat melihat jauh tak terhingga Tidak dapat melihat dekat Tidak dapat melihat jauh Lensa mata normal Terlalu pipih Terlalu cembung dibantu kacamata - Positif (Cembung) Negatif (cekung) Positif dan negatif Bayangan benda oleh lensa - Pada titik dekat (punctum proximum); 25 -30 cm Pada titik jauh Pada titik dekat dan titik jauh S’ = – titik dekatnya = – 150 ? cm S = 25 cm, S=~ S’ = (titik jauh mata)= – 4? m gabungan Penentuan fokus lensa Mata tua (Presbiopi) Tidak dapat melihat dekat dan jauh

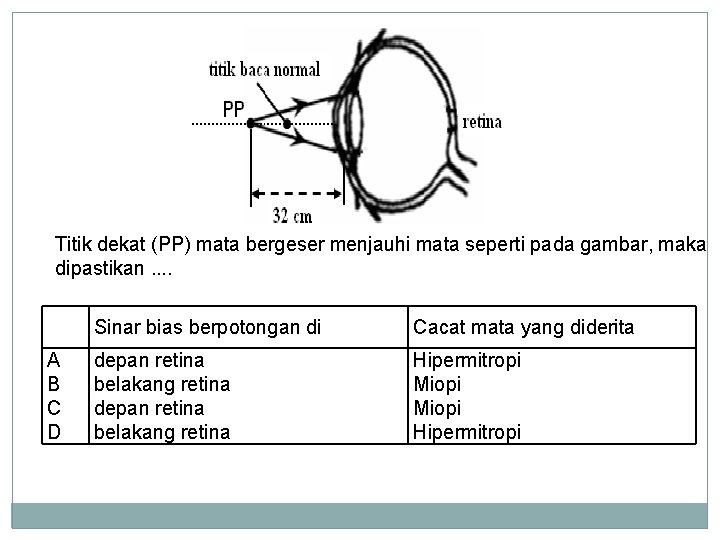

Titik dekat (PP) mata bergeser menjauhi mata seperti pada gambar, maka dipastikan …. A B C D Sinar bias berpotongan di Cacat mata yang diderita depan retina belakang retina Hipermitropi Miopi Hipermitropi

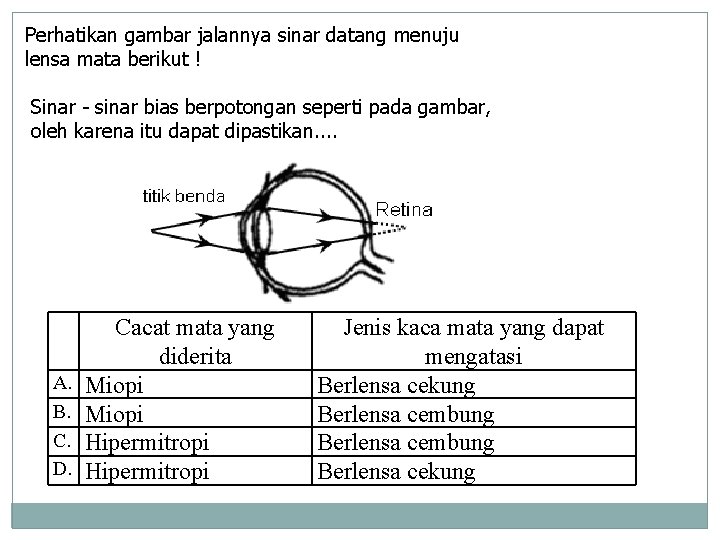

Perhatikan gambar jalannya sinar datang menuju lensa mata berikut ! Sinar - sinar bias berpotongan seperti pada gambar, oleh karena itu dapat dipastikan. . A. B. C. D. Cacat mata yang diderita Miopi Hipermitropi Jenis kaca mata yang dapat mengatasi Berlensa cekung Berlensa cembung Berlensa cekung

• Seorang pelajar memakai kacamata berukuran – ¾ dioptri untuk sebelah kanan dan – ¼ dioptri untuk sebelah kiri. Jika pelajar tersebut tidak menggunakan kacamata, berapa jarak terjauh yang dapat terlihat dengan jelas oleh kedua matanya? • Pada saat membaca, jarak terdekat yang dapat dilihat seorang kakek rabun dekat adalah 40 cm. Hitunglah kekuatan lensa kacamat yang diperlukan! • Seseorang yang berpenglihatan jauh dapat membaca dengan jelas tanpa kacamata pada jarak tidak kurang dari 75 cm. Ia menggunakan kacamata yang memiliki kuat lensa 2, 5 dioptri. Berapa titik dekat setelah ia memakai kacamata? • Seseorang memakai kacamata – ½ dioptri agar ia dapat melihat benda yang sangat jauh dengan jelas. Jika ia melepas kacamatanya, berapakah jarak paling jauh yang masih dapat dilihatnya dengan jelas? • Seorang bermata miopi titik jauhnya 4 m, melihat bintang tak berakomodasi. Hitung berapa kekuatan kacamata yang diperlukan

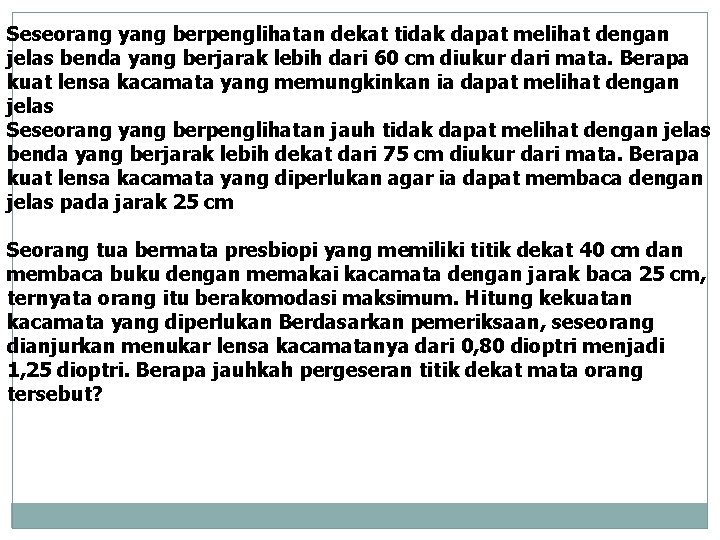

Seseorang yang berpenglihatan dekat tidak dapat melihat dengan jelas benda yang berjarak lebih dari 60 cm diukur dari mata. Berapa kuat lensa kacamata yang memungkinkan ia dapat melihat dengan jelas Seseorang yang berpenglihatan jauh tidak dapat melihat dengan jelas benda yang berjarak lebih dekat dari 75 cm diukur dari mata. Berapa kuat lensa kacamata yang diperlukan agar ia dapat membaca dengan jelas pada jarak 25 cm Seorang tua bermata presbiopi yang memiliki titik dekat 40 cm dan membaca buku dengan memakai kacamata dengan jarak baca 25 cm, ternyata orang itu berakomodasi maksimum. Hitung kekuatan kacamata yang diperlukan Berdasarkan pemeriksaan, seseorang dianjurkan menukar lensa kacamatanya dari 0, 80 dioptri menjadi 1, 25 dioptri. Berapa jauhkah pergeseran titik dekat mata orang tersebut?

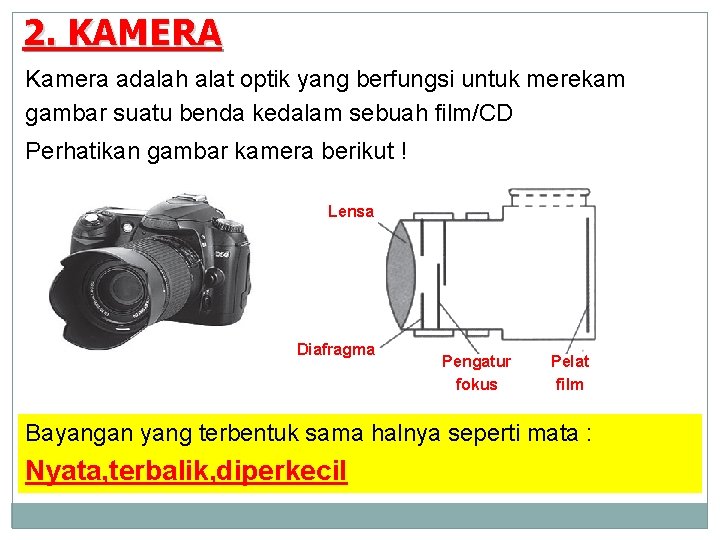

2. KAMERA Kamera adalah alat optik yang berfungsi untuk merekam gambar suatu benda kedalam sebuah film/CD Perhatikan gambar kamera berikut ! Lensa Diafragma Pengatur fokus Pelat film Bayangan yang terbentuk sama halnya seperti mata : Nyata, terbalik, diperkecil

Bagian-bagian kamera beserta fungsinya : 1. Diafragma Berfungsi mengatur intensitas cahaya yang masuk. (sama halnya seperti iris pada mata) 2. Pengatur fokus Berfungsi untuk mengatur jarak lensa dengan film agar bayangan yang terbentuk tepat pada film/ 3. Lensa (lensa cembung) Berfungsi untuk memfokuskan cahaya 4. Pelat film Merupakan tempat bayangan. (sama halnya retina pada mata)

3. LUP (Kaca Pembesar) Lup adalah alat optik yang paling sederhana karena hanya terdiri atas satu lensa cembung. Lup biasanya digunakan oleh tukang reparasi jam (arloji) untuk melihat benda-benda kecil Perhatikan gambar lup berikut ! Pembentukan bayangan pada lup Bayangan yang terbentuk bersifat : Diperbesar, maya, dan tegak

LUP Perbesaran bayangan : a. Mata berakomodasi maksimum b. Mata tidak berakomodasi

4. MIKROSKOP Mikroskop adalah alat yang digunakan untuk melihat benda renik(kecil) seperti bakteri, virus dan jamur. Mikroskop terdiri atas dua lensa positif, yaitu lensa objektif dan lensa okuler Perhatikan gambar mikroskop berikut ! Lensa objektif adalah lensa yang berada didekat benda. Lensa okuler adalah lensa yang bersentuhan dengan mata sipengamat Lensa okuler Lensa objektif Bayangan yang terbentuk bersifat : Maya, terbalik, dan diperbesar

5. PERISKOP Periskop adalah alat bantu optik yang berfungsi untuk mengamati benda dalam jarak jauh atau benda dalam sudut tertentu Periskop biasanya digunakan pada tank dan kapal selam. Perhatikan gambar periskop disamping !

6. TEROPONG Teropong adalah alat yang digunakan untuk mengamati benda yang jauh agar tampak lebih dekat, besar dan jelas. Teropong terbagi 3 jenis : 1. Teropong bintang Berfungsi untuk melihat benda-benda dilangit. Mempunyai 2 lensa cembung yang berfungsi sebagai lensa objektif dan lensa okuler Sifat bayangan yang terbentuk : Maya, terbalik, dan diperbesar 2. Teropong bumi Berfungsi untuk melihat benda-benda jauh dibumi Mempunyai 3 lensa cembung yang berfungsi sebagai lensa objektif, lensa okuler dan lensa pembalik Sifat bayangan yang terbentuk : Maya, tegak, dan diperbesar 3. Teropong panggung/teropong galileo Sifat bayangan yang terbentuk : Maya, tegak, dan diperbesar
