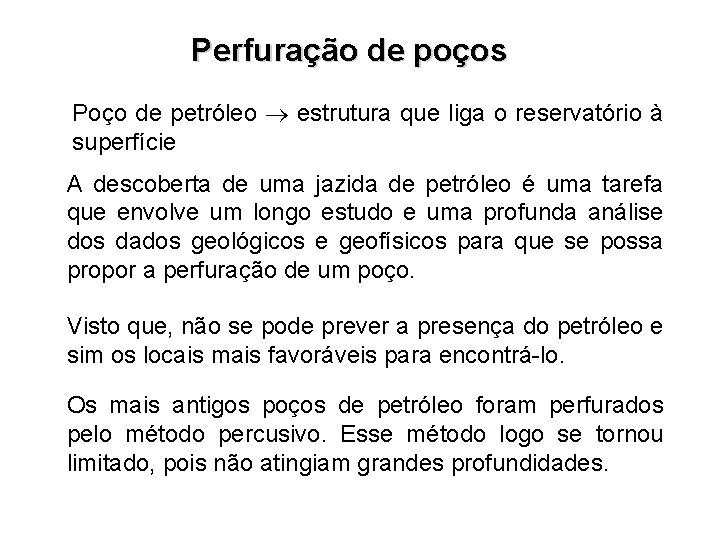

Perfuração de poços Poço de petróleo estrutura que liga o reservatório à superfície A descoberta de uma jazida de petróleo é uma tarefa que envolve um longo estudo e uma profunda análise dos dados geológicos e geofísicos para que se possa propor a perfuração de um poço. Visto que, não se pode prever a presença do petróleo e sim os locais mais favoráveis para encontrá-lo. Os mais antigos poços de petróleo foram perfurados pelo método percusivo. Esse método logo se tornou limitado, pois não atingiam grandes profundidades.

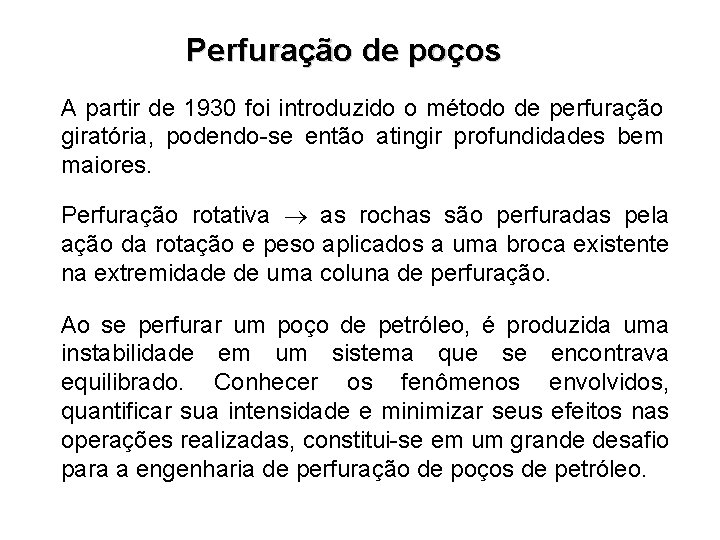

Perfuração de poços A partir de 1930 foi introduzido o método de perfuração giratória, podendo-se então atingir profundidades bem maiores. Perfuração rotativa as rochas são perfuradas pela ação da rotação e peso aplicados a uma broca existente na extremidade de uma coluna de perfuração. Ao se perfurar um poço de petróleo, é produzida uma instabilidade em um sistema que se encontrava equilibrado. Conhecer os fenômenos envolvidos, quantificar sua intensidade e minimizar seus efeitos nas operações realizadas, constitui-se em um grande desafio para a engenharia de perfuração de poços de petróleo.

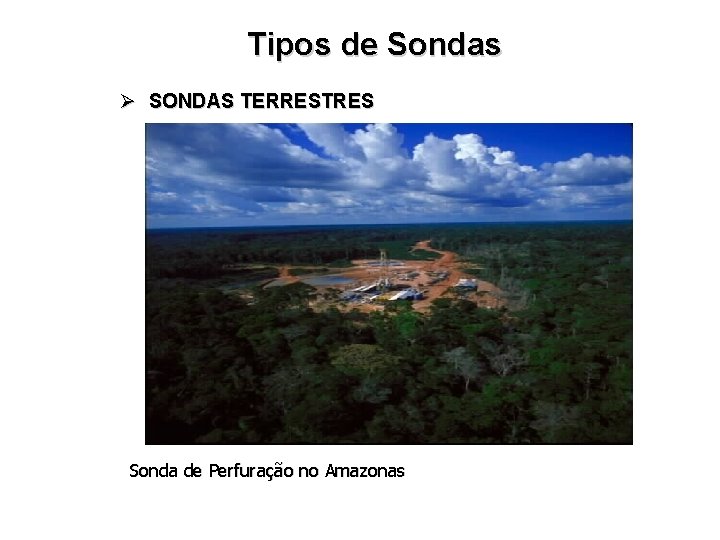

Tipos de Sondas Ø SONDAS TERRESTRES Sonda de Perfuração no Amazonas

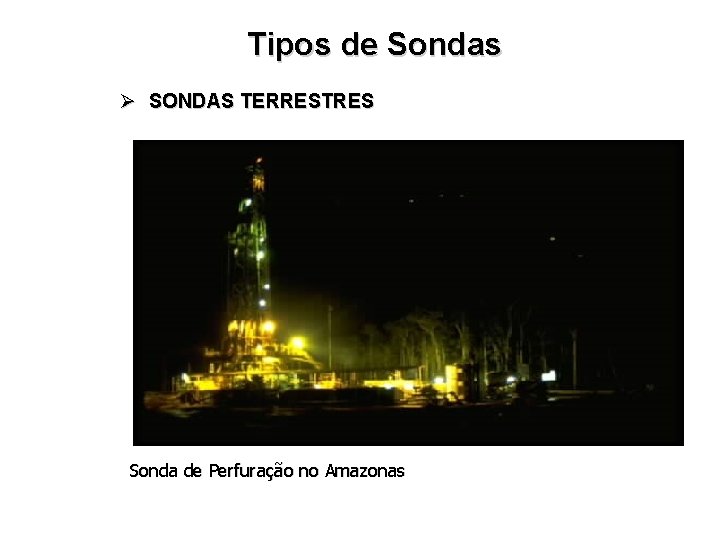

Tipos de Sondas Ø SONDAS TERRESTRES Sonda de Perfuração no Amazonas

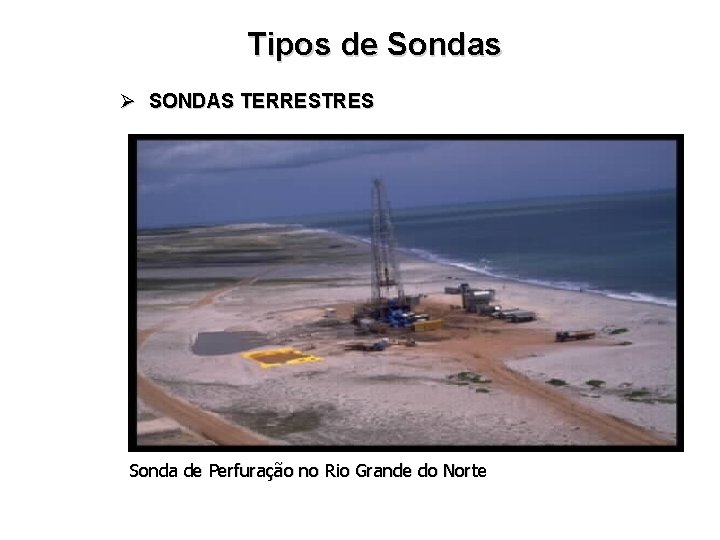

Tipos de Sondas Ø SONDAS TERRESTRES Sonda de Perfuração no Rio Grande do Norte

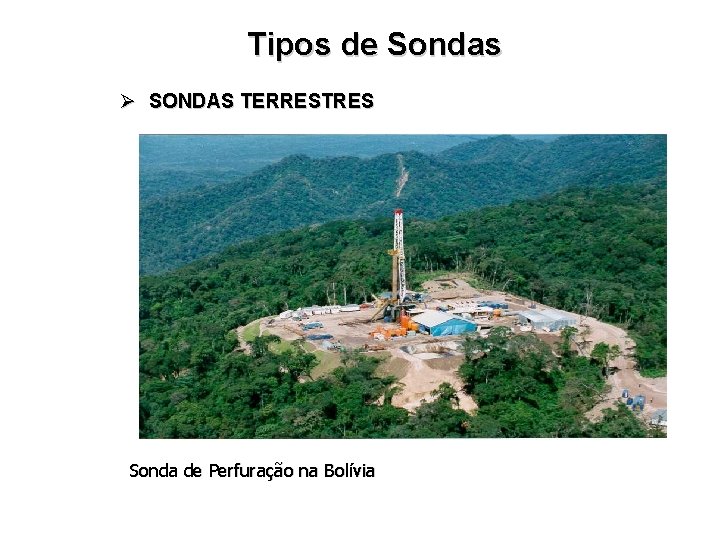

Tipos de Sondas Ø SONDAS TERRESTRES Sonda de Perfuração na Bolívia

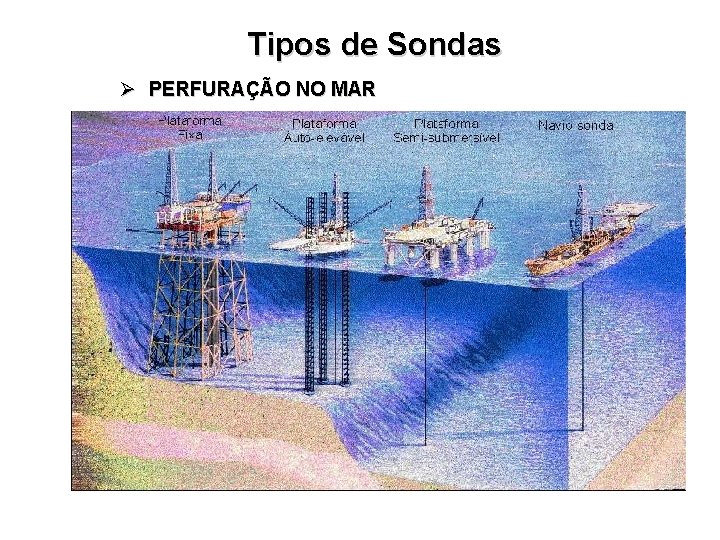

Tipos de Sondas Ø PERFURAÇÃO NO MAR

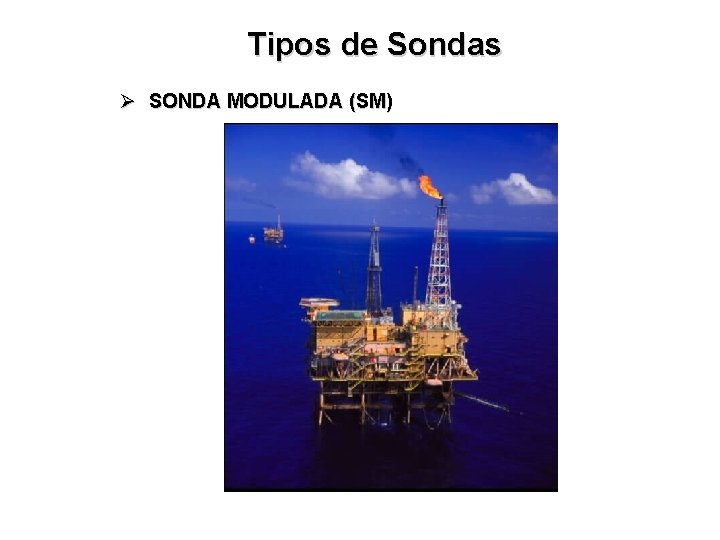

Tipos de Sondas Ø SONDA MODULADA (SM)

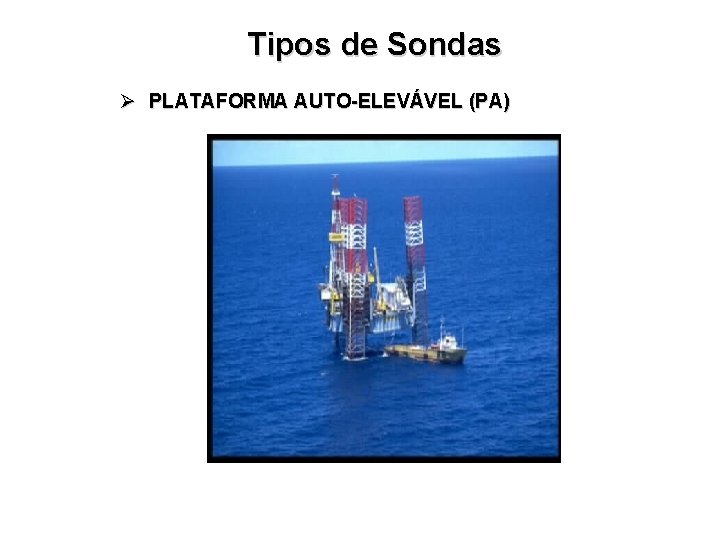

Tipos de Sondas Ø PLATAFORMA AUTO-ELEVÁVEL (PA)

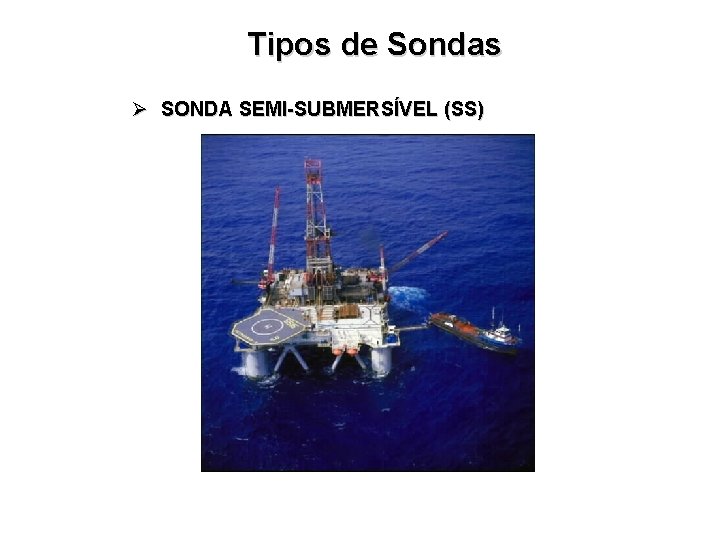

Tipos de Sondas Ø SONDA SEMI-SUBMERSÍVEL (SS)

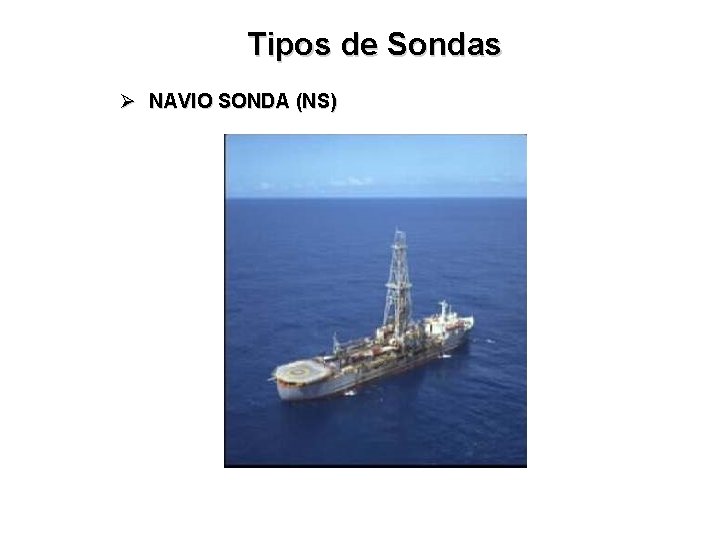

Tipos de Sondas Ø NAVIO SONDA (NS)

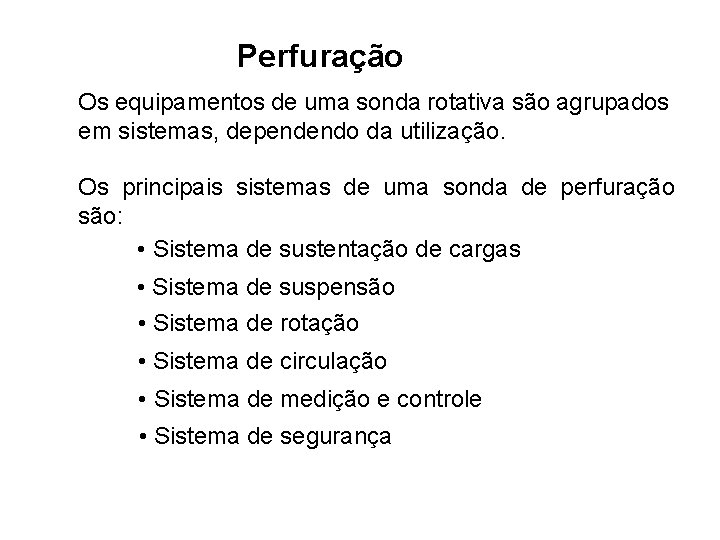

Perfuração Os equipamentos de uma sonda rotativa são agrupados em sistemas, dependendo da utilização. Os principais sistemas de uma sonda de perfuração são: • Sistema de sustentação de cargas • Sistema de suspensão • Sistema de rotação • Sistema de circulação • Sistema de medição e controle • Sistema de segurança

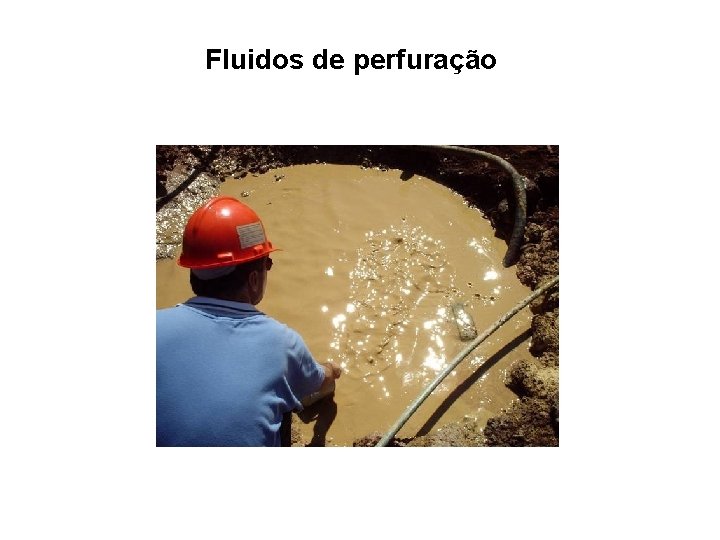

Fluidos de perfuração

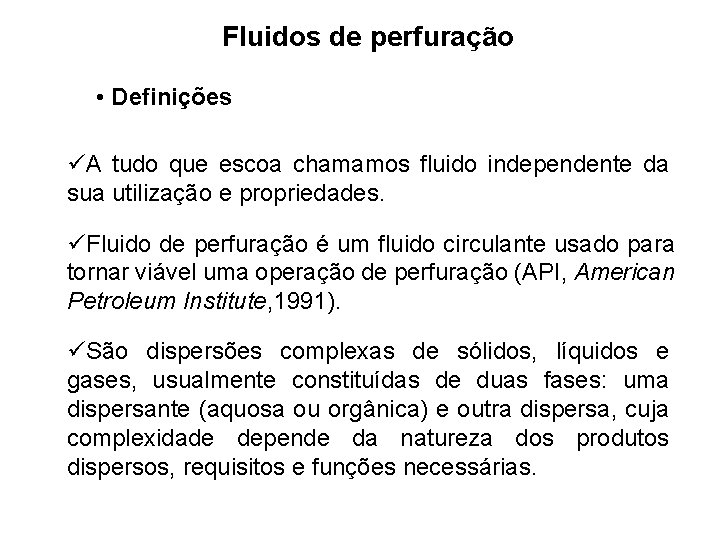

Fluidos de perfuração • Definições üA tudo que escoa chamamos fluido independente da sua utilização e propriedades. üFluido de perfuração é um fluido circulante usado para tornar viável uma operação de perfuração (API, American Petroleum Institute, 1991). üSão dispersões complexas de sólidos, líquidos e gases, usualmente constituídas de duas fases: uma dispersante (aquosa ou orgânica) e outra dispersa, cuja complexidade depende da natureza dos produtos dispersos, requisitos e funções necessárias.

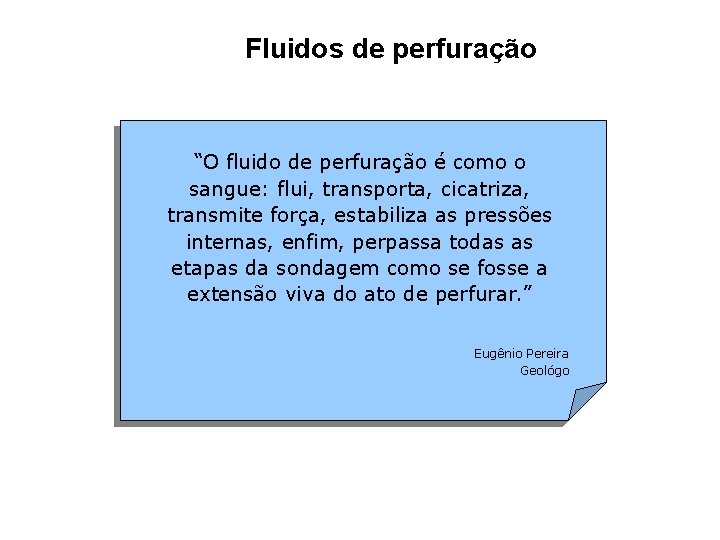

Fluidos de perfuração “O fluido de perfuração é como o sangue: flui, transporta, cicatriza, transmite força, estabiliza as pressões internas, enfim, perpassa todas as etapas da sondagem como se fosse a extensão viva do ato de perfurar. ” Eugênio Pereira Geológo

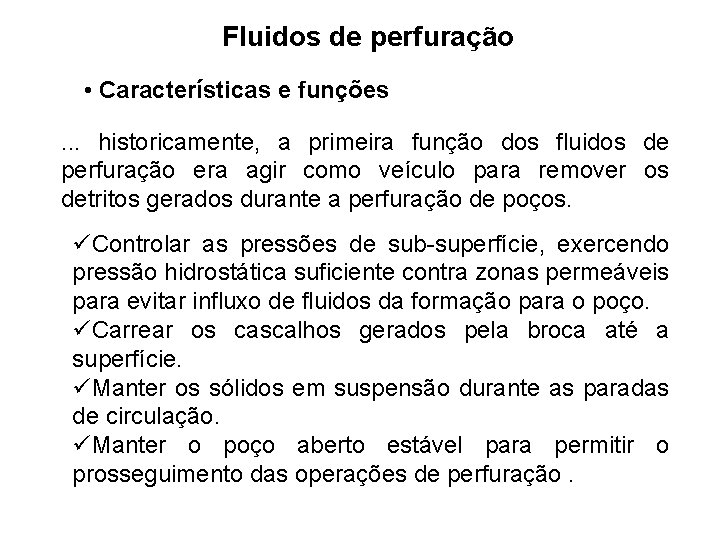

Fluidos de perfuração • Características e funções. . . historicamente, a primeira função dos fluidos de perfuração era agir como veículo para remover os detritos gerados durante a perfuração de poços. üControlar as pressões de sub-superfície, exercendo pressão hidrostática suficiente contra zonas permeáveis para evitar influxo de fluidos da formação para o poço. üCarrear os cascalhos gerados pela broca até a superfície. üManter os sólidos em suspensão durante as paradas de circulação. üManter o poço aberto estável para permitir o prosseguimento das operações de perfuração.

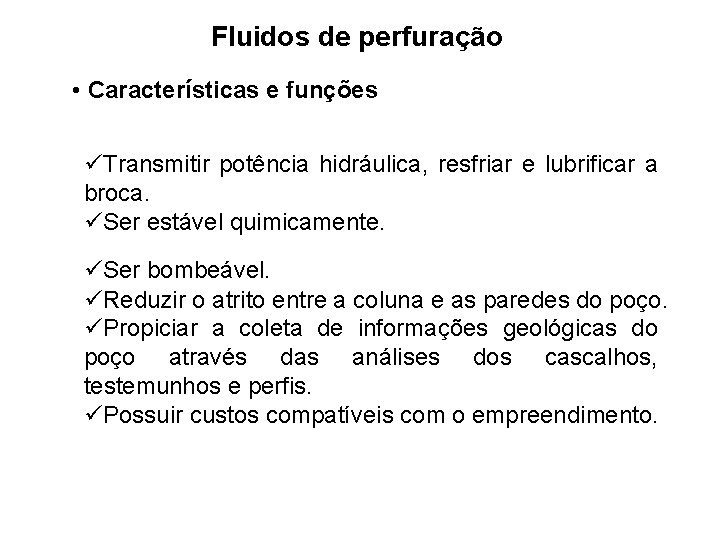

Fluidos de perfuração • Características e funções üTransmitir potência hidráulica, resfriar e lubrificar a broca. üSer estável quimicamente. üSer bombeável. üReduzir o atrito entre a coluna e as paredes do poço. üPropiciar a coleta de informações geológicas do poço através das análises dos cascalhos, testemunhos e perfis. üPossuir custos compatíveis com o empreendimento.

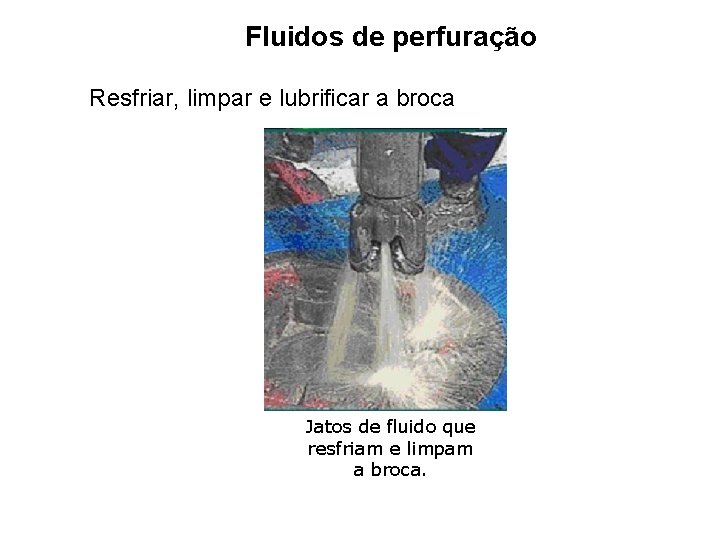

Fluidos de perfuração Resfriar, limpar e lubrificar a broca Jatos de fluido que resfriam e limpam a broca.

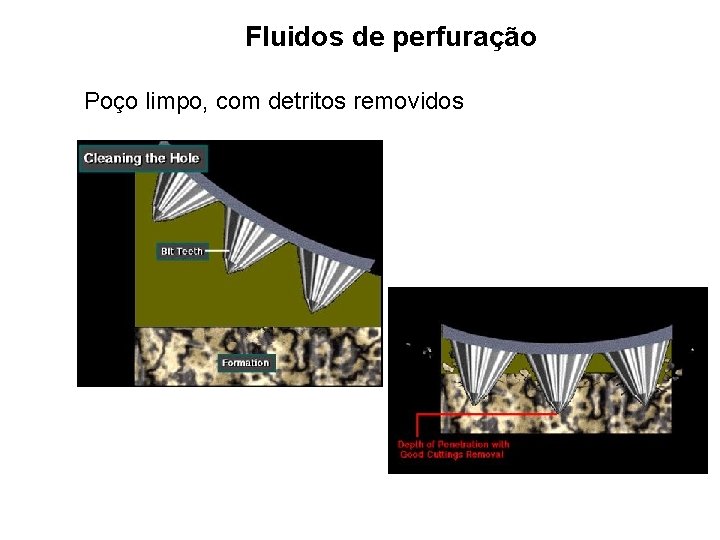

Fluidos de perfuração Poço limpo, com detritos removidos

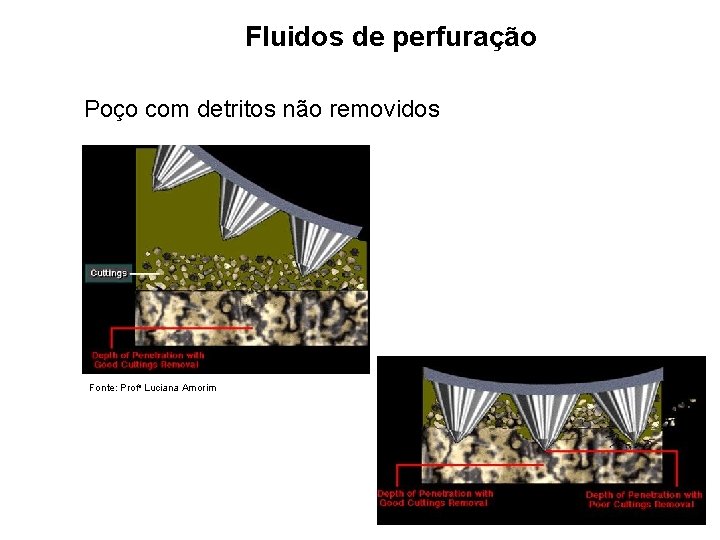

Fluidos de perfuração Poço com detritos não removidos Fonte: Profa Luciana Amorim

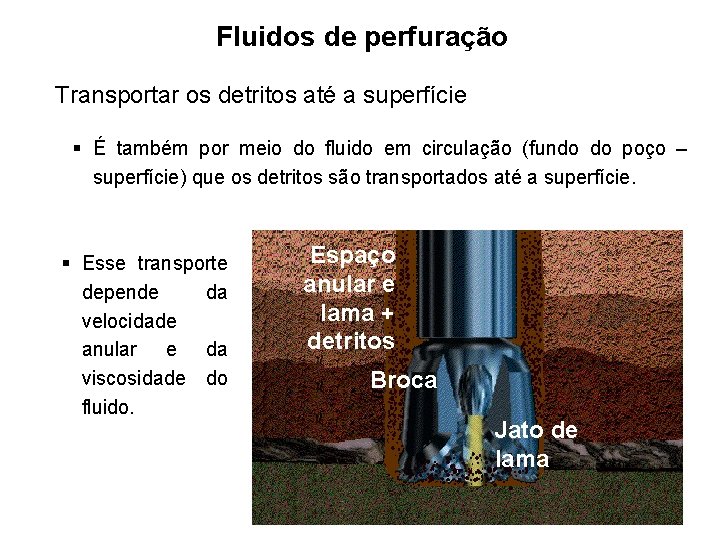

Fluidos de perfuração Transportar os detritos até a superfície § É também por meio do fluido em circulação (fundo do poço – superfície) que os detritos são transportados até a superfície. § Esse transporte depende da velocidade anular e da viscosidade do fluido. Espaço anular e lama + detritos Broca Jato de lama

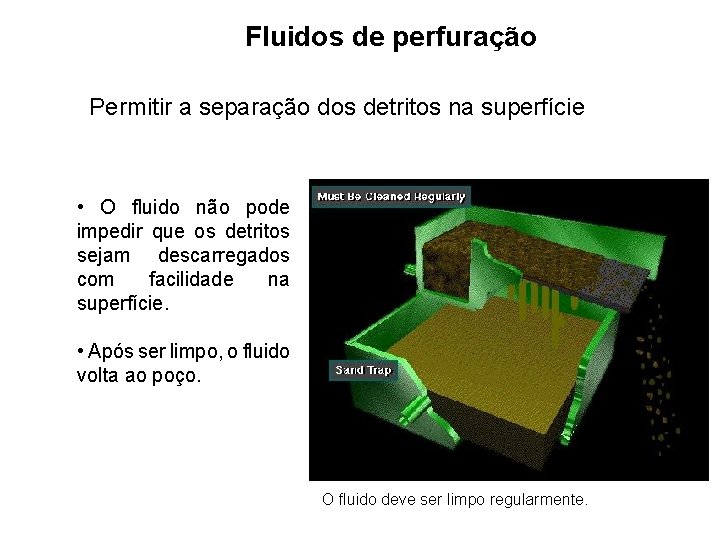

Fluidos de perfuração Permitir a separação dos detritos na superfície • O fluido não pode impedir que os detritos sejam descarregados com facilidade na superfície. • Após ser limpo, o fluido volta ao poço. O fluido deve ser limpo regularmente.

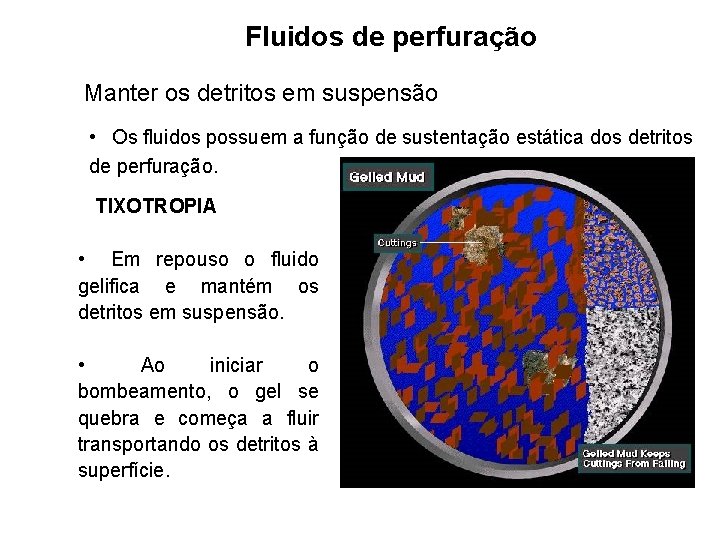

Fluidos de perfuração Manter os detritos em suspensão • Os fluidos possuem a função de sustentação estática dos detritos de perfuração. TIXOTROPIA • Em repouso o fluido gelifica e mantém os detritos em suspensão. • Ao iniciar o bombeamento, o gel se quebra e começa a fluir transportando os detritos à superfície.

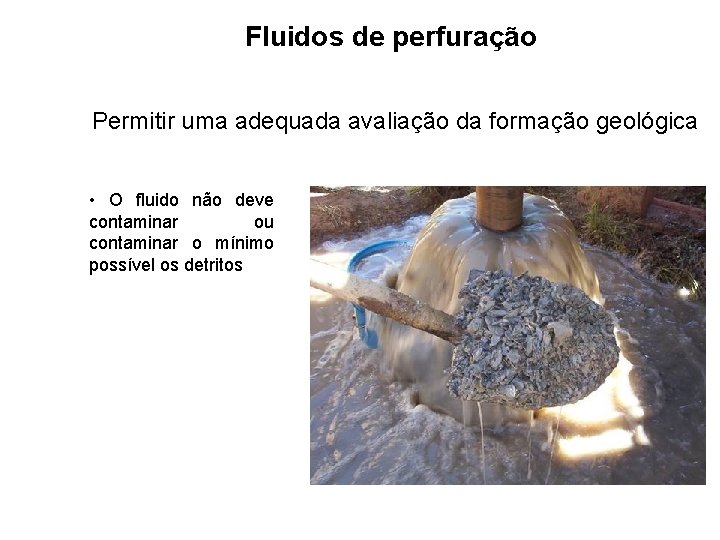

Fluidos de perfuração Permitir uma adequada avaliação da formação geológica • O fluido não deve contaminar ou contaminar o mínimo possível os detritos

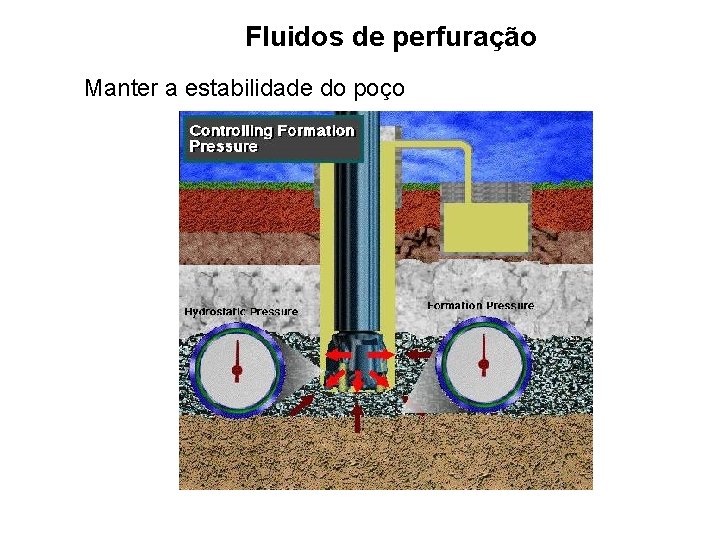

Fluidos de perfuração Manter a estabilidade do poço

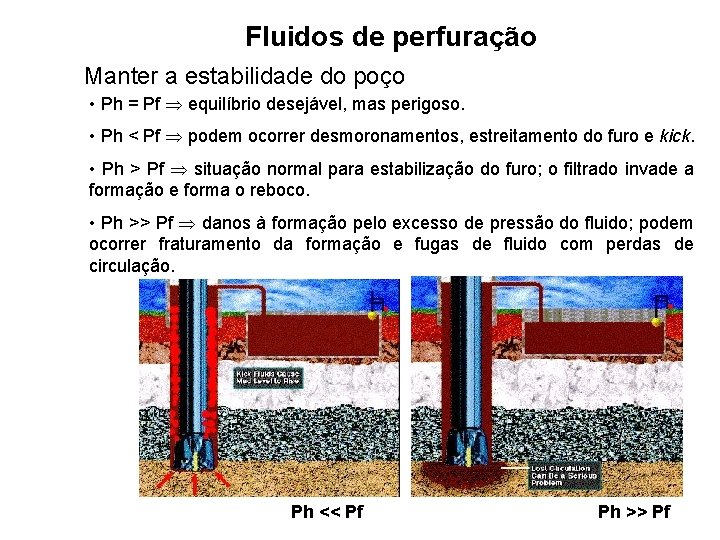

Fluidos de perfuração Manter a estabilidade do poço • Ph = Pf equilíbrio desejável, mas perigoso. • Ph < Pf podem ocorrer desmoronamentos, estreitamento do furo e kick. • Ph > Pf situação normal para estabilização do furo; o filtrado invade a formação e forma o reboco. • Ph >> Pf danos à formação pelo excesso de pressão do fluido; podem ocorrer fraturamento da formação e fugas de fluido com perdas de circulação. Ph << Pf Ph >> Pf

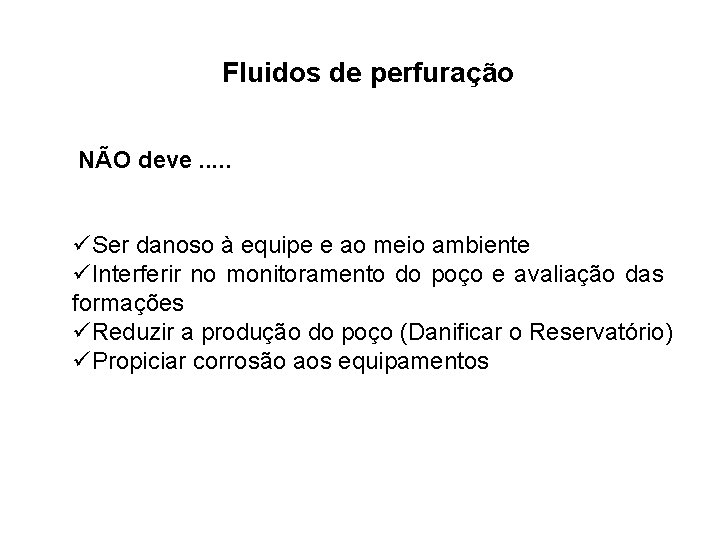

Fluidos de perfuração NÃO deve. . . üSer danoso à equipe e ao meio ambiente üInterferir no monitoramento do poço e avaliação das formações üReduzir a produção do poço (Danificar o Reservatório) üPropiciar corrosão aos equipamentos

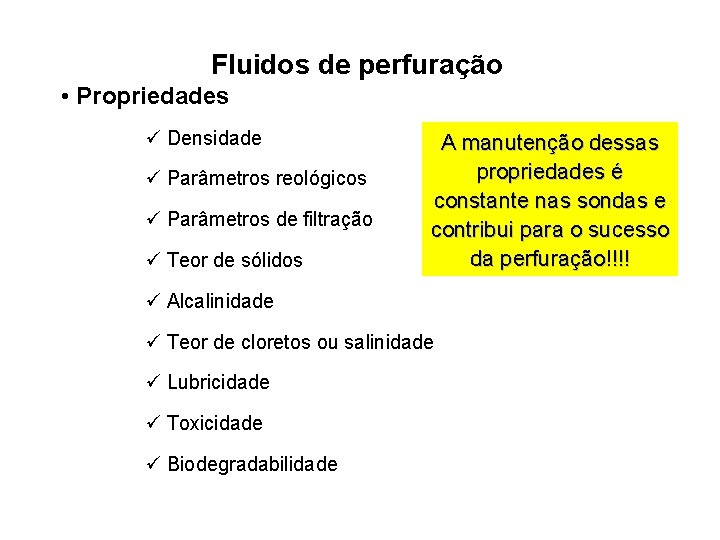

Fluidos de perfuração • Propriedades ü Densidade ü Parâmetros reológicos ü Parâmetros de filtração ü Teor de sólidos A manutenção dessas propriedades é constante nas sondas e contribui para o sucesso da perfuração!!!! ü Alcalinidade ü Teor de cloretos ou salinidade ü Lubricidade ü Toxicidade ü Biodegradabilidade

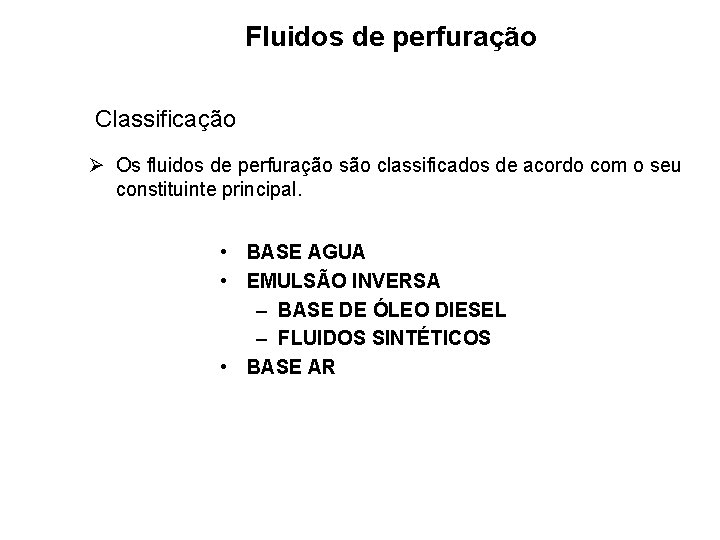

Fluidos de perfuração Classificação Ø Os fluidos de perfuração são classificados de acordo com o seu constituinte principal. • BASE AGUA • EMULSÃO INVERSA – BASE DE ÓLEO DIESEL – FLUIDOS SINTÉTICOS • BASE AR
