PERENCANAAN PONDASI TIANG PANCANG PADA PROYEK GEDUNG KAMPUS

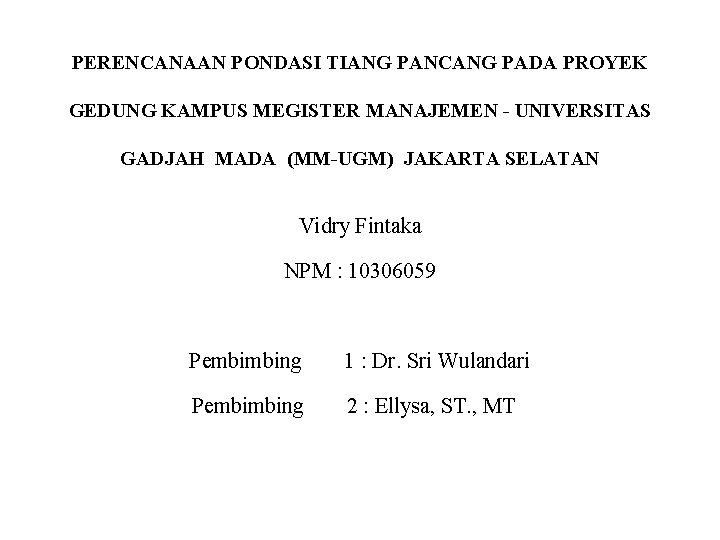

PERENCANAAN PONDASI TIANG PANCANG PADA PROYEK GEDUNG KAMPUS MEGISTER MANAJEMEN - UNIVERSITAS GADJAH MADA (MM-UGM) JAKARTA SELATAN Vidry Fintaka NPM : 10306059 Pembimbing 1 : Dr. Sri Wulandari Pembimbing 2 : Ellysa, ST. , MT

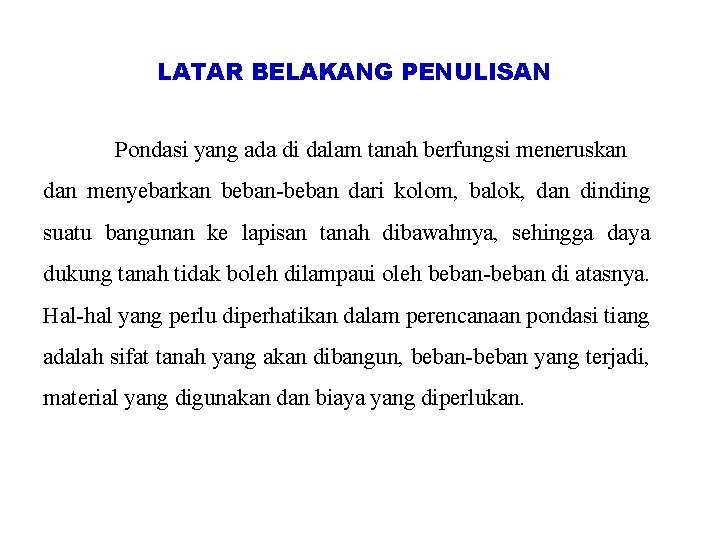

LATAR BELAKANG PENULISAN Pondasi yang ada di dalam tanah berfungsi meneruskan dan menyebarkan beban-beban dari kolom, balok, dan dinding suatu bangunan ke lapisan tanah dibawahnya, sehingga daya dukung tanah tidak boleh dilampaui oleh beban-beban di atasnya. Hal-hal yang perlu diperhatikan dalam perencanaan pondasi tiang adalah sifat tanah yang akan dibangun, beban-beban yang terjadi, material yang digunakan dan biaya yang diperlukan.

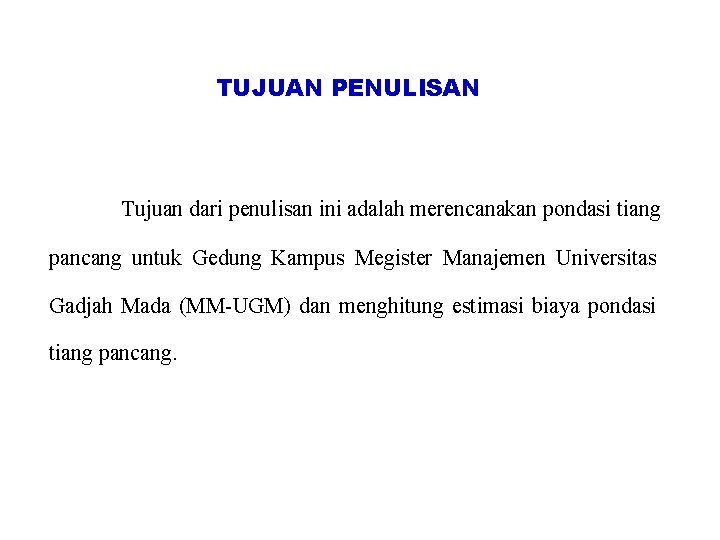

TUJUAN PENULISAN Tujuan dari penulisan ini adalah merencanakan pondasi tiang pancang untuk Gedung Kampus Megister Manajemen Universitas Gadjah Mada (MM-UGM) dan menghitung estimasi biaya pondasi tiang pancang.

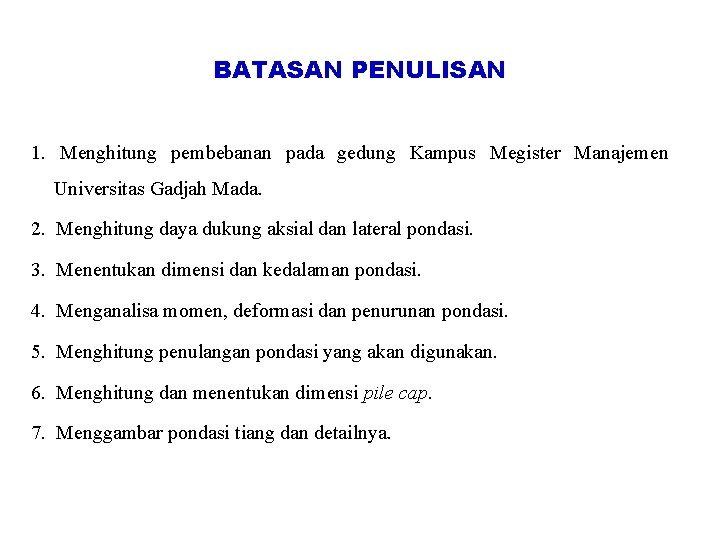

BATASAN PENULISAN 1. Menghitung pembebanan pada gedung Kampus Megister Manajemen Universitas Gadjah Mada. 2. Menghitung daya dukung aksial dan lateral pondasi. 3. Menentukan dimensi dan kedalaman pondasi. 4. Menganalisa momen, deformasi dan penurunan pondasi. 5. Menghitung penulangan pondasi yang akan digunakan. 6. Menghitung dan menentukan dimensi pile cap. 7. Menggambar pondasi tiang dan detailnya.

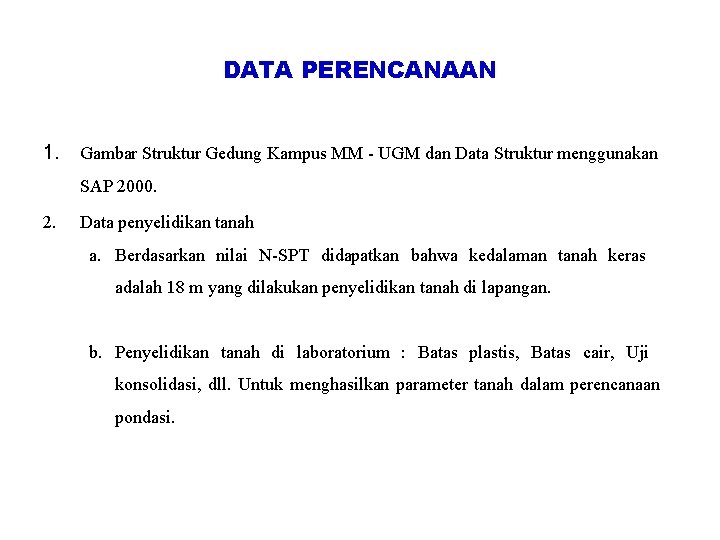

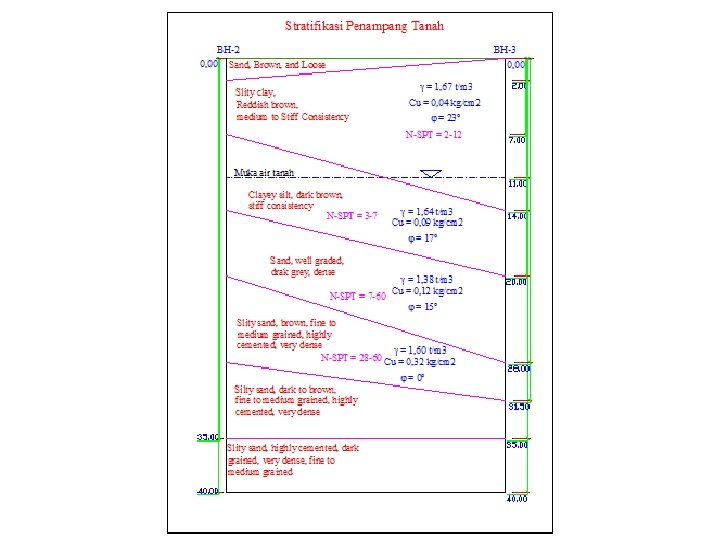

DATA PERENCANAAN 1. Gambar Struktur Gedung Kampus MM - UGM dan Data Struktur menggunakan SAP 2000. 2. Data penyelidikan tanah a. Berdasarkan nilai N-SPT didapatkan bahwa kedalaman tanah keras adalah 18 m yang dilakukan penyelidikan tanah di lapangan. b. Penyelidikan tanah di laboratorium : Batas plastis, Batas cair, Uji konsolidasi, dll. Untuk menghasilkan parameter tanah dalam perencanaan pondasi.

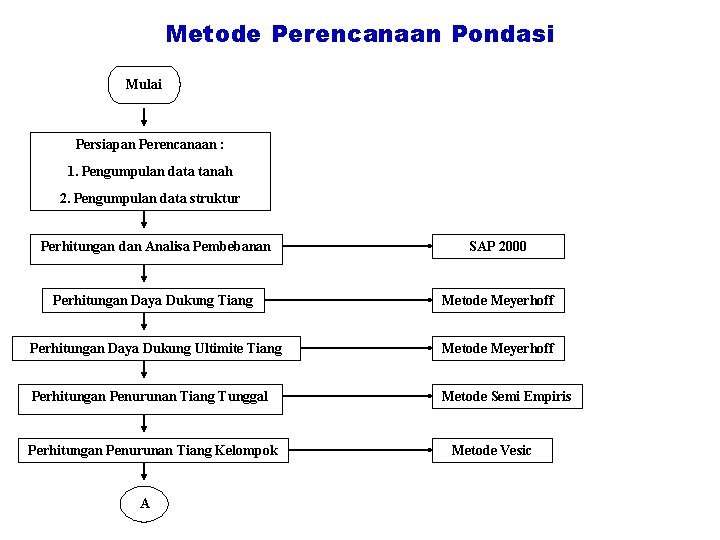

Metode Perencanaan Pondasi Mulai Persiapan Perencanaan : 1. Pengumpulan data tanah 2. Pengumpulan data struktur Perhitungan dan Analisa Pembebanan SAP 2000 Perhitungan Daya Dukung Tiang Metode Meyerhoff Perhitungan Daya Dukung Ultimite Tiang Metode Meyerhoff Perhitungan Penurunan Tiang Tunggal Metode Semi Empiris Perhitungan Penurunan Tiang Kelompok A Metode Vesic

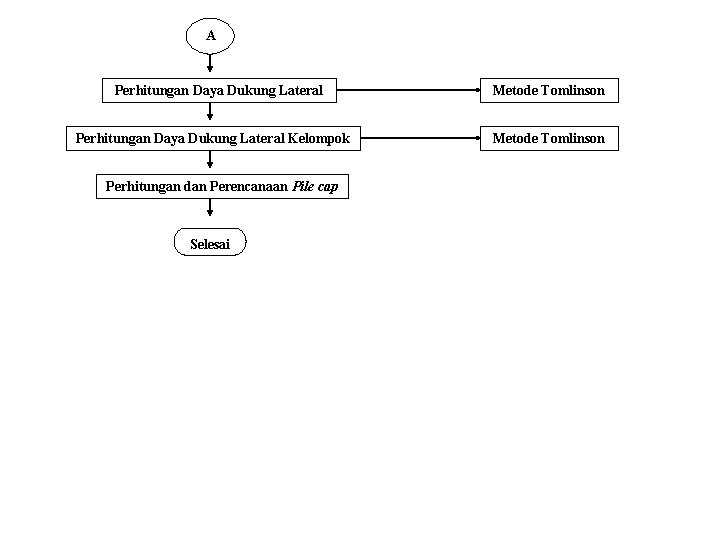

A Perhitungan Daya Dukung Lateral Kelompok Perhitungan dan Perencanaan Pile cap Selesai Metode Tomlinson

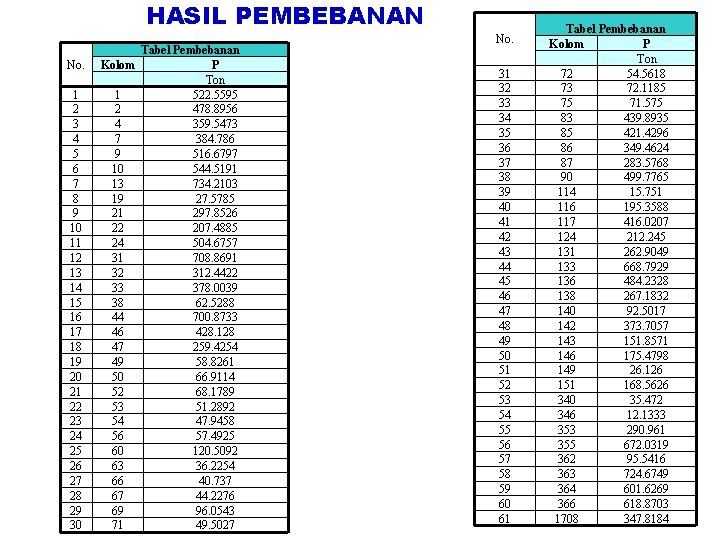

HASIL PEMBEBANAN No. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Tabel Pembebanan Kolom P Ton 1 522. 5595 2 478. 8956 4 359. 5473 7 384. 786 9 516. 6797 10 544. 5191 13 734. 2103 19 27. 5785 21 297. 8526 22 207. 4885 24 504. 6757 31 708. 8691 32 312. 4422 33 378. 0039 38 62. 5288 44 700. 8733 46 428. 128 47 259. 4254 49 58. 8261 50 66. 9114 52 68. 1789 53 51. 2892 54 47. 9458 56 57. 4925 60 120. 5092 63 36. 2254 66 40. 737 67 44. 2276 69 96. 0543 71 49. 5027 No. 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 Tabel Pembebanan Kolom P Ton 72 54. 5618 73 72. 1185 75 71. 575 83 439. 8935 85 421. 4296 86 349. 4624 87 283. 5768 90 499. 7765 114 15. 751 116 195. 3588 117 416. 0207 124 212. 245 131 262. 9049 133 668. 7929 136 484. 2328 138 267. 1832 140 92. 5017 142 373. 7057 143 151. 8571 146 175. 4798 149 26. 126 151 168. 5626 340 35. 472 346 12. 1333 353 290. 961 355 672. 0319 362 95. 5416 363 724. 6749 364 601. 6269 366 618. 8703 1708 347. 8184

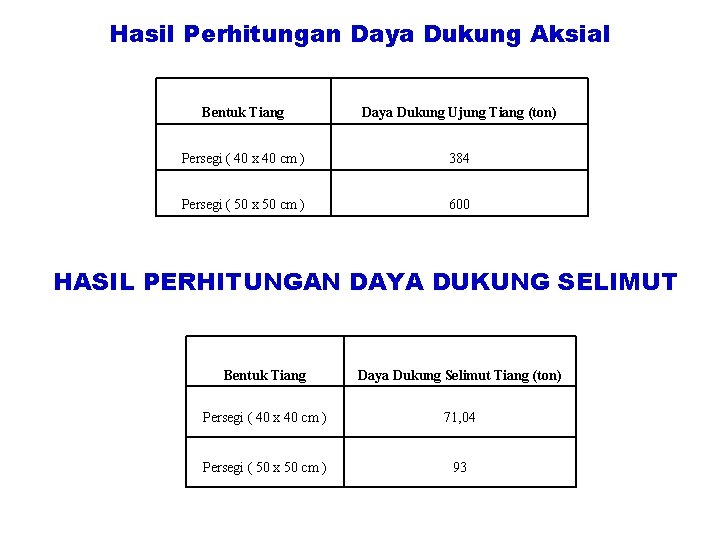

Hasil Perhitungan Daya Dukung Aksial Bentuk Tiang Daya Dukung Ujung Tiang (ton) Persegi ( 40 x 40 cm ) 384 Persegi ( 50 x 50 cm ) 600 HASIL PERHITUNGAN DAYA DUKUNG SELIMUT Bentuk Tiang Daya Dukung Selimut Tiang (ton) Persegi ( 40 x 40 cm ) 71, 04 Persegi ( 50 x 50 cm ) 93

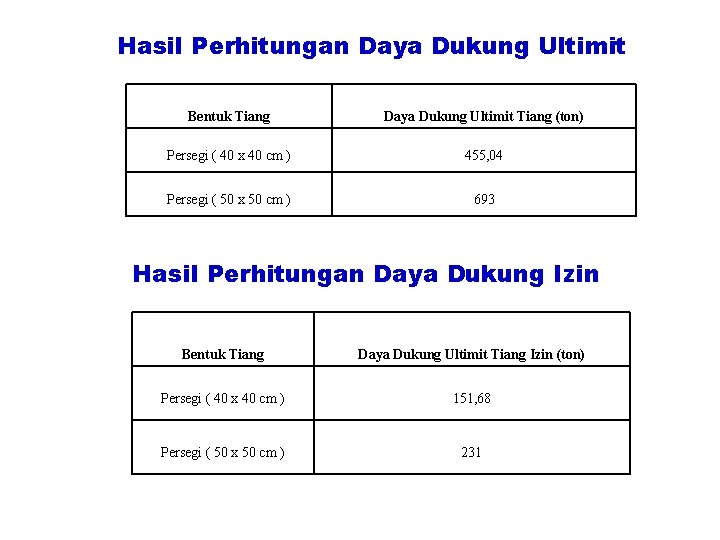

Hasil Perhitungan Daya Dukung Ultimit Bentuk Tiang Daya Dukung Ultimit Tiang (ton) Persegi ( 40 x 40 cm ) 455, 04 Persegi ( 50 x 50 cm ) 693 Hasil Perhitungan Daya Dukung Izin Bentuk Tiang Daya Dukung Ultimit Tiang Izin (ton) Persegi ( 40 x 40 cm ) 151, 68 Persegi ( 50 x 50 cm ) 231

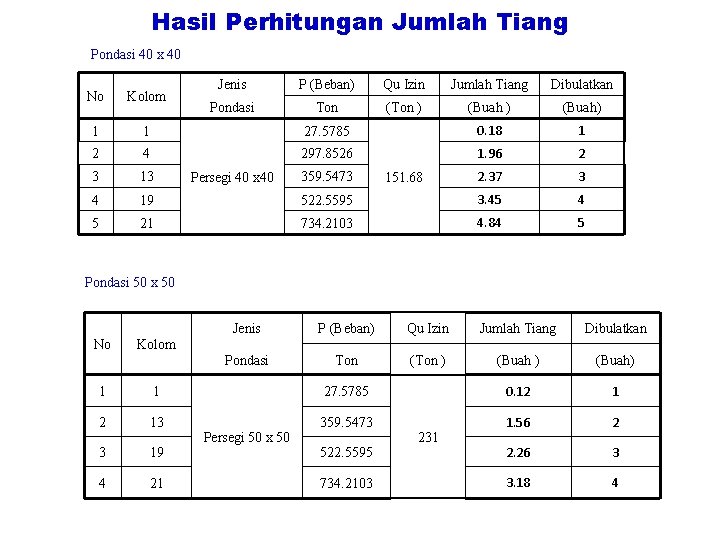

Hasil Perhitungan Jumlah Tiang Pondasi 40 x 40 No Kolom 1 1 2 4 3 13 4 19 5 21 Jenis P (Beban) Qu Izin Jumlah Tiang Dibulatkan Pondasi Ton (Ton ) (Buah) 27. 5785 0. 18 1 297. 8526 1. 96 2 2. 37 3 522. 5595 3. 45 4 734. 2103 4. 84 5 Persegi 40 x 40 359. 5473 151. 68 Pondasi 50 x 50 No Jenis P (Beban) Qu Izin Jumlah Tiang Dibulatkan Pondasi Ton (Ton ) (Buah) Kolom 1 1 27. 5785 0. 12 1 2 13 359. 5473 1. 56 2 3 19 2. 26 3 4 21 3. 18 4 Persegi 50 x 50 522. 5595 734. 2103 231

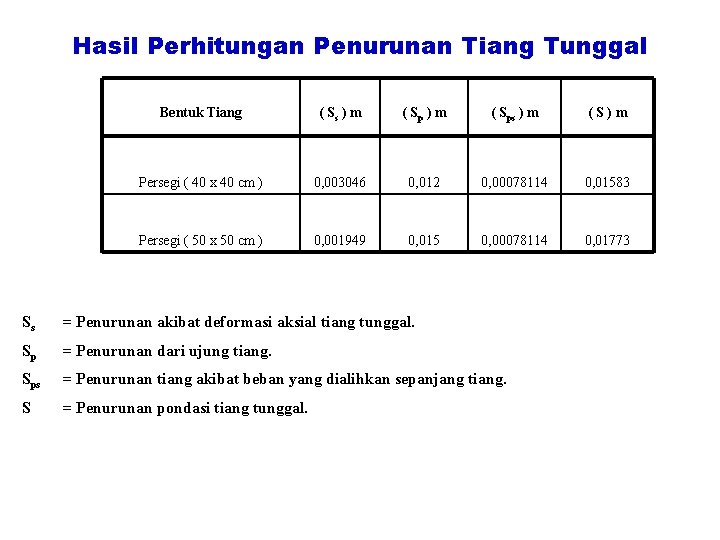

Hasil Perhitungan Penurunan Tiang Tunggal Bentuk Tiang ( Ss ) m ( Sps ) m (S)m Persegi ( 40 x 40 cm ) 0, 003046 0, 012 0, 00078114 0, 01583 Persegi ( 50 x 50 cm ) 0, 001949 0, 015 0, 00078114 0, 01773 Ss = Penurunan akibat deformasi aksial tiang tunggal. Sp = Penurunan dari ujung tiang. Sps = Penurunan tiang akibat beban yang dialihkan sepanjang tiang. S = Penurunan pondasi tiang tunggal.

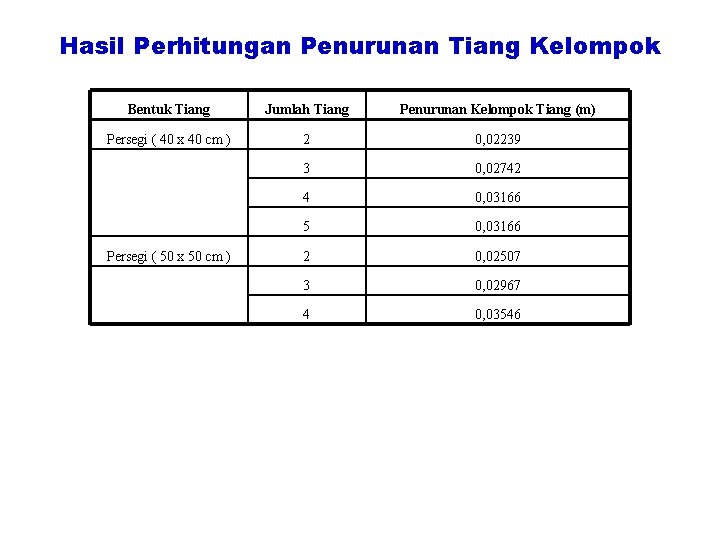

Hasil Perhitungan Penurunan Tiang Kelompok Bentuk Tiang Jumlah Tiang Penurunan Kelompok Tiang (m) Persegi ( 40 x 40 cm ) 2 0, 02239 3 0, 02742 4 0, 03166 5 0, 03166 2 0, 02507 3 0, 02967 4 0, 03546 Persegi ( 50 x 50 cm )

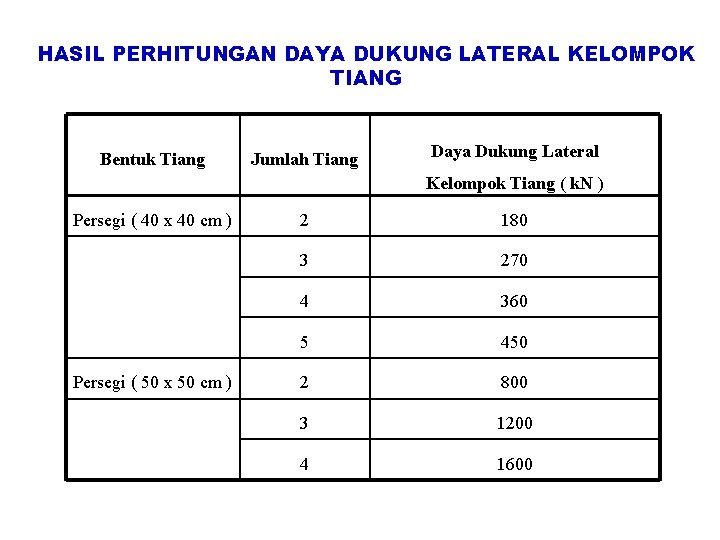

HASIL PERHITUNGAN DAYA DUKUNG LATERAL KELOMPOK TIANG Bentuk Tiang Jumlah Tiang Daya Dukung Lateral Kelompok Tiang ( k. N ) Persegi ( 40 x 40 cm ) Persegi ( 50 x 50 cm ) 2 180 3 270 4 360 5 450 2 800 3 1200 4 1600

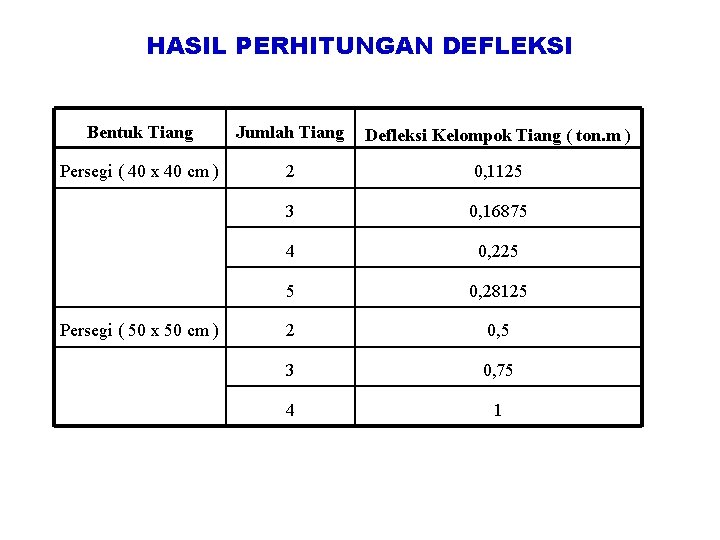

HASIL PERHITUNGAN DEFLEKSI Bentuk Tiang Jumlah Tiang Defleksi Kelompok Tiang ( ton. m ) Persegi ( 40 x 40 cm ) 2 0, 1125 3 0, 16875 4 0, 225 5 0, 28125 2 0, 5 3 0, 75 4 1 Persegi ( 50 x 50 cm )

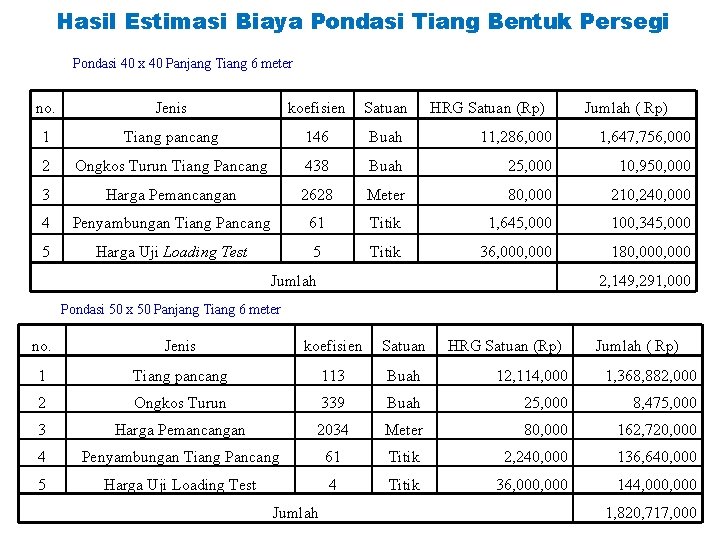

Hasil Estimasi Biaya Pondasi Tiang Bentuk Persegi Pondasi 40 x 40 Panjang Tiang 6 meter no. Jenis koefisien Satuan HRG Satuan (Rp) 1 Tiang pancang 146 Buah 11, 286, 000 1, 647, 756, 000 2 Ongkos Turun Tiang Pancang 438 Buah 25, 000 10, 950, 000 3 Harga Pemancangan 2628 Meter 80, 000 210, 240, 000 4 Penyambungan Tiang Pancang 61 Titik 1, 645, 000 100, 345, 000 5 Harga Uji Loading Test 5 Titik 36, 000 180, 000 Jumlah ( Rp) 2, 149, 291, 000 Pondasi 50 x 50 Panjang Tiang 6 meter no. Jenis koefisien Satuan 1 Tiang pancang 113 Buah 12, 114, 000 1, 368, 882, 000 2 Ongkos Turun 339 Buah 25, 000 8, 475, 000 3 Harga Pemancangan 2034 Meter 80, 000 162, 720, 000 4 Penyambungan Tiang Pancang 61 Titik 2, 240, 000 136, 640, 000 5 Harga Uji Loading Test 4 Titik 36, 000 144, 000 Jumlah HRG Satuan (Rp) Jumlah ( Rp) 1, 820, 717, 000

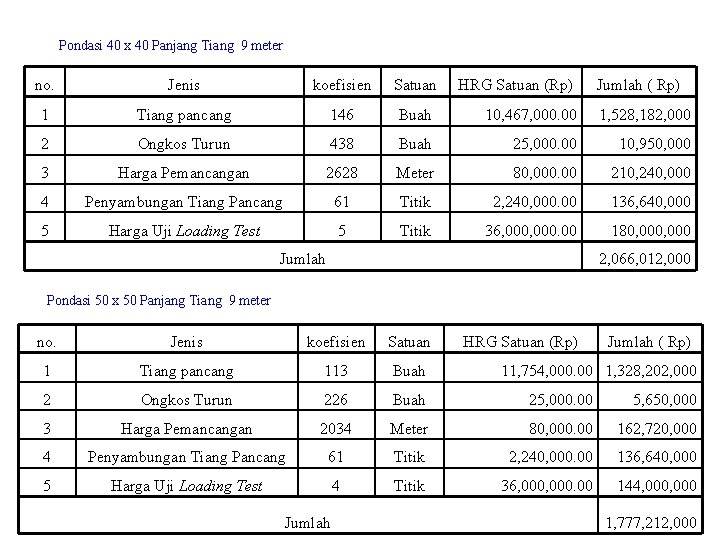

Pondasi 40 x 40 Panjang Tiang 9 meter no. Jenis koefisien Satuan HRG Satuan (Rp) 1 Tiang pancang 146 Buah 10, 467, 000. 00 1, 528, 182, 000 2 Ongkos Turun 438 Buah 25, 000. 00 10, 950, 000 3 Harga Pemancangan 2628 Meter 80, 000. 00 210, 240, 000 4 Penyambungan Tiang Pancang 61 Titik 2, 240, 000. 00 136, 640, 000 5 Harga Uji Loading Test 5 Titik 36, 000. 00 180, 000 Jumlah ( Rp) 2, 066, 012, 000 Pondasi 50 x 50 Panjang Tiang 9 meter no. Jenis koefisien Satuan 1 Tiang pancang 113 Buah 2 Ongkos Turun 226 Buah 25, 000. 00 5, 650, 000 3 Harga Pemancangan 2034 Meter 80, 000. 00 162, 720, 000 4 Penyambungan Tiang Pancang 61 Titik 2, 240, 000. 00 136, 640, 000 5 Harga Uji Loading Test 4 Titik 36, 000. 00 144, 000 Jumlah HRG Satuan (Rp) Jumlah ( Rp) 11, 754, 000. 00 1, 328, 202, 000 1, 777, 212, 000

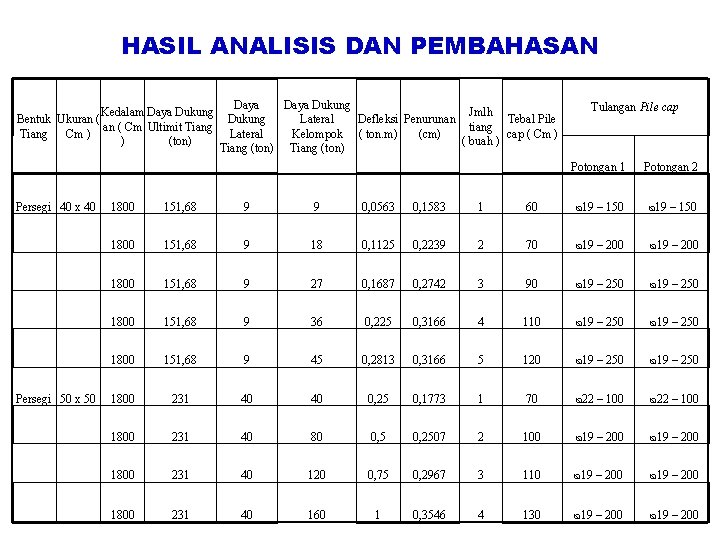

HASIL ANALISIS DAN PEMBAHASAN Daya Dukung Kedalam Daya Dukung Jmlh Bentuk Ukuran ( Dukung Lateral Defleksi Penurunan Tebal Pile an ( Cm Ultimit Tiang tiang Tiang Cm ) Lateral Kelompok ( ton. m) (cm) cap ( Cm ) ) (ton) ( buah ) Tiang (ton) Persegi 40 x 40 1800 Tulangan Pile cap Potongan 1 Potongan 2 151, 68 9 9 0, 0563 0, 1583 1 60 ᴓ 19 – 150 1800 151, 68 9 18 0, 1125 0, 2239 2 70 ᴓ 19 – 200 1800 151, 68 9 27 0, 1687 0, 2742 3 90 ᴓ 19 – 250 1800 151, 68 9 36 0, 225 0, 3166 4 110 ᴓ 19 – 250 1800 151, 68 9 45 0, 2813 0, 3166 5 120 ᴓ 19 – 250 1800 231 40 40 0, 25 0, 1773 1 70 ᴓ 22 – 100 Persegi 50 x 50 1800 231 40 80 0, 5 0, 2507 2 100 ᴓ 19 – 200 1800 231 40 120 0, 75 0, 2967 3 110 ᴓ 19 – 200 1800 231 40 160 1 0, 3546 4 130 ᴓ 19 – 200

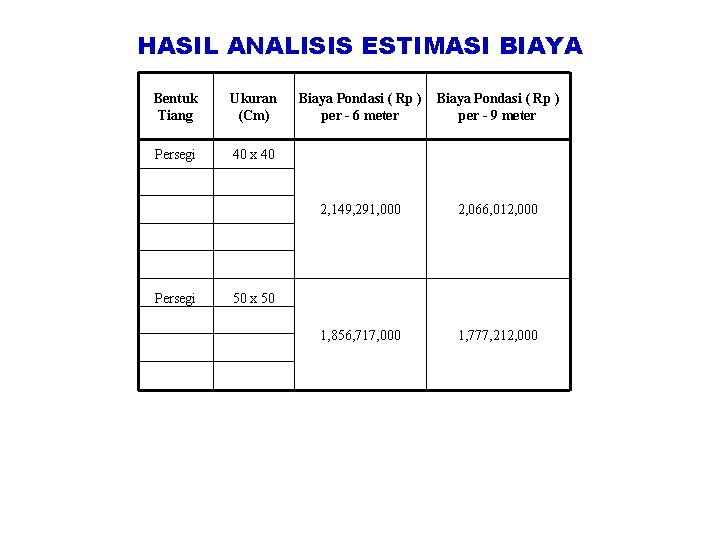

HASIL ANALISIS ESTIMASI BIAYA Bentuk Tiang Ukuran (Cm) Persegi 40 x 40 Persegi 50 x 50 Biaya Pondasi ( Rp ) per - 6 meter Biaya Pondasi ( Rp ) per - 9 meter 2, 149, 291, 000 2, 066, 012, 000 1, 856, 717, 000 1, 777, 212, 000

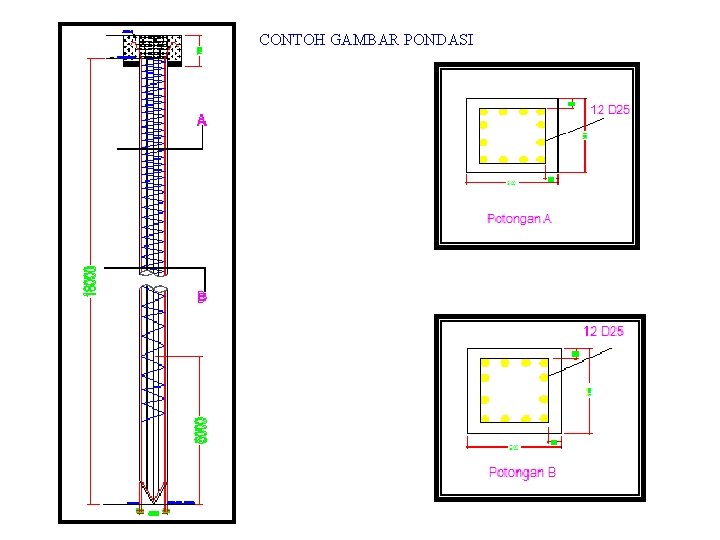

CONTOH GAMBAR PONDASI

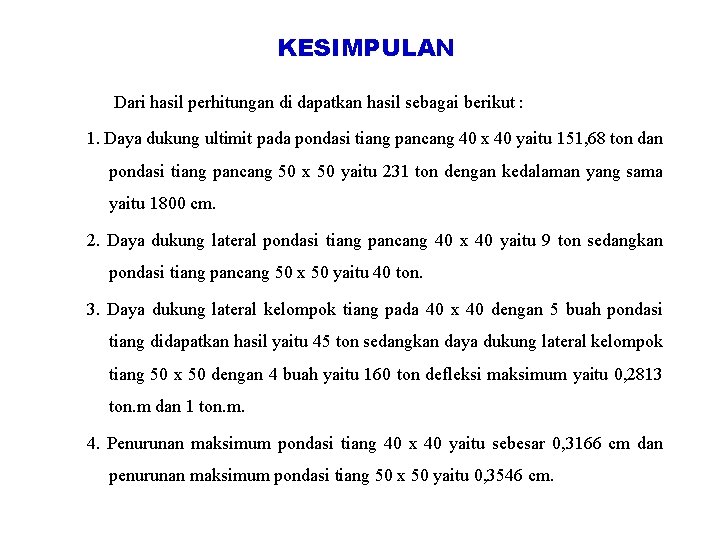

KESIMPULAN Dari hasil perhitungan di dapatkan hasil sebagai berikut : 1. Daya dukung ultimit pada pondasi tiang pancang 40 x 40 yaitu 151, 68 ton dan pondasi tiang pancang 50 x 50 yaitu 231 ton dengan kedalaman yang sama yaitu 1800 cm. 2. Daya dukung lateral pondasi tiang pancang 40 x 40 yaitu 9 ton sedangkan pondasi tiang pancang 50 x 50 yaitu 40 ton. 3. Daya dukung lateral kelompok tiang pada 40 x 40 dengan 5 buah pondasi tiang didapatkan hasil yaitu 45 ton sedangkan daya dukung lateral kelompok tiang 50 x 50 dengan 4 buah yaitu 160 ton defleksi maksimum yaitu 0, 2813 ton. m dan 1 ton. m. 4. Penurunan maksimum pondasi tiang 40 x 40 yaitu sebesar 0, 3166 cm dan penurunan maksimum pondasi tiang 50 x 50 yaitu 0, 3546 cm.

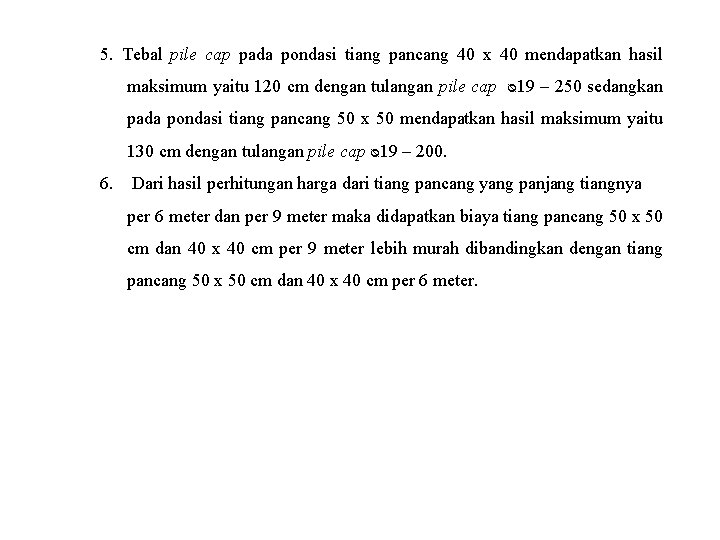

5. Tebal pile cap pada pondasi tiang pancang 40 x 40 mendapatkan hasil maksimum yaitu 120 cm dengan tulangan pile cap ᴓ 19 – 250 sedangkan pada pondasi tiang pancang 50 x 50 mendapatkan hasil maksimum yaitu 130 cm dengan tulangan pile cap ᴓ 19 – 200. 6. Dari hasil perhitungan harga dari tiang pancang yang panjang tiangnya per 6 meter dan per 9 meter maka didapatkan biaya tiang pancang 50 x 50 cm dan 40 x 40 cm per 9 meter lebih murah dibandingkan dengan tiang pancang 50 x 50 cm dan 40 x 40 cm per 6 meter.

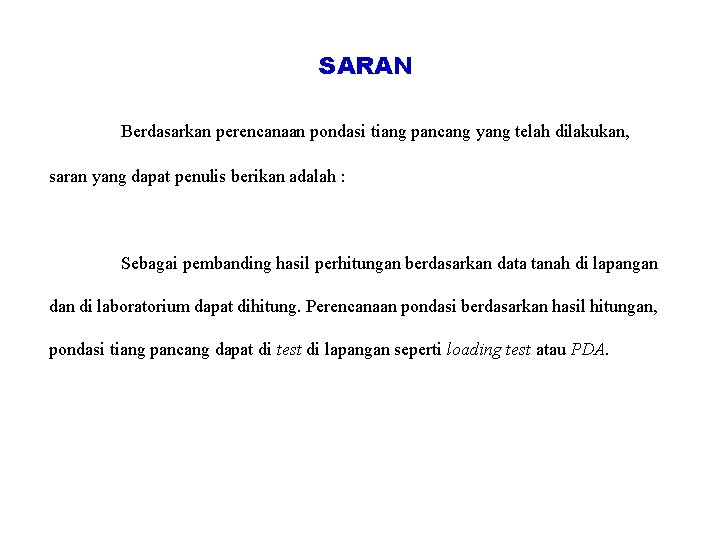

SARAN Berdasarkan perencanaan pondasi tiang pancang yang telah dilakukan, saran yang dapat penulis berikan adalah : Sebagai pembanding hasil perhitungan berdasarkan data tanah di lapangan di laboratorium dapat dihitung. Perencanaan pondasi berdasarkan hasil hitungan, pondasi tiang pancang dapat di test di lapangan seperti loading test atau PDA.
