PERENCANAAN PONDASI TIANG PADA PABRIK MOULDING PT LION

PERENCANAAN PONDASI TIANG PADA PABRIK MOULDING PT. LION WINGS Disusun Oleh: Nama: HARYO GALIH W Npm: 10303033 Dosen Pembimbing: Pembimbing 1 : Dr. Sri Wulandari Pembimbing 2 : Juniarso, ST. , MT

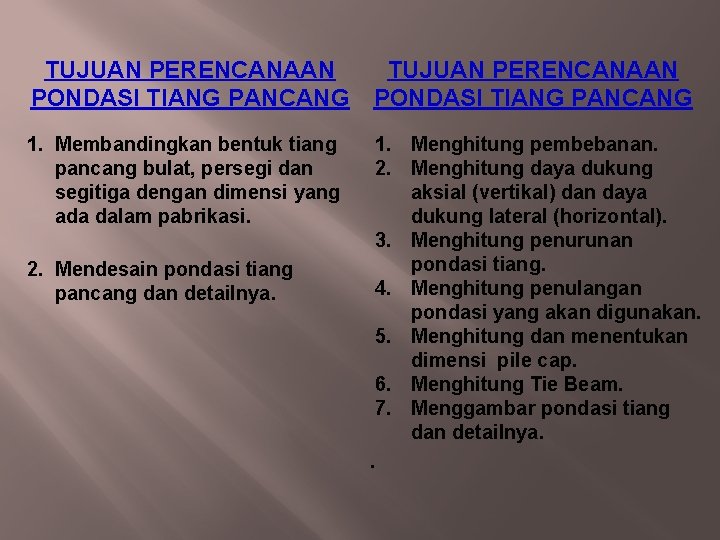

TUJUAN PERENCANAAN PONDASI TIANG PANCANG 1. Membandingkan bentuk tiang pancang bulat, persegi dan segitiga dengan dimensi yang ada dalam pabrikasi. 1. Menghitung pembebanan. 2. Menghitung daya dukung aksial (vertikal) dan daya dukung lateral (horizontal). 3. Menghitung penurunan pondasi tiang. 4. Menghitung penulangan pondasi yang akan digunakan. 5. Menghitung dan menentukan dimensi pile cap. 6. Menghitung Tie Beam. 7. Menggambar pondasi tiang dan detailnya. . 2. Mendesain pondasi tiang pancang dan detailnya.

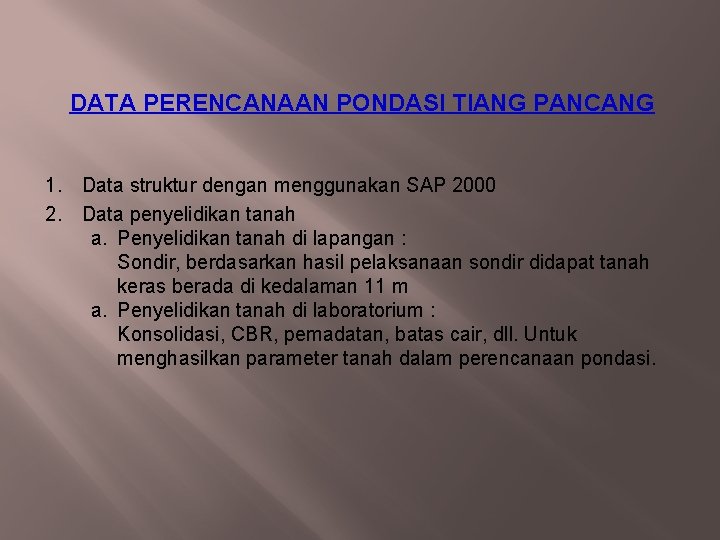

DATA PERENCANAAN PONDASI TIANG PANCANG 1. Data struktur dengan menggunakan SAP 2000 2. Data penyelidikan tanah a. Penyelidikan tanah di lapangan : Sondir, berdasarkan hasil pelaksanaan sondir didapat tanah keras berada di kedalaman 11 m a. Penyelidikan tanah di laboratorium : Konsolidasi, CBR, pemadatan, batas cair, dll. Untuk menghasilkan parameter tanah dalam perencanaan pondasi.

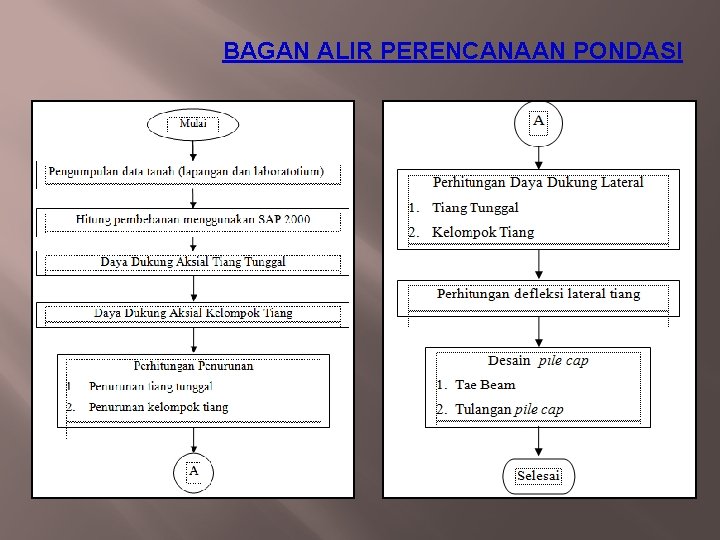

BAGAN ALIR PERENCANAAN PONDASI

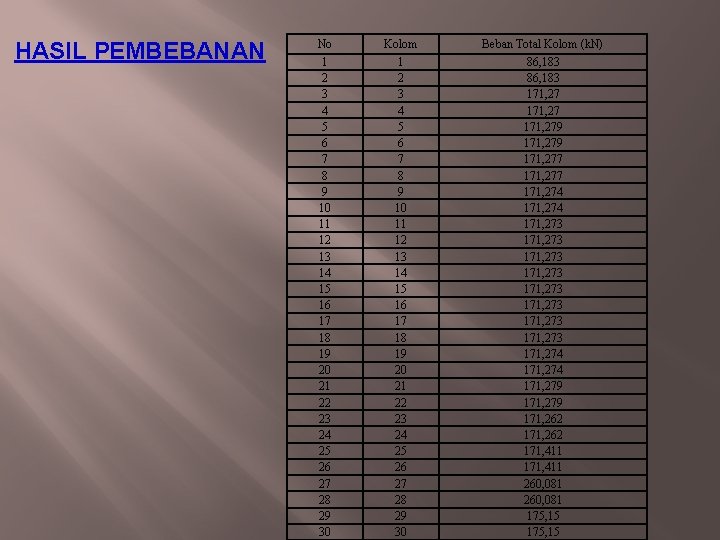

HASIL PEMBEBANAN No Kolom Beban Total Kolom (k. N) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 86, 183 171, 279 171, 277 171, 274 171, 273 171, 273 171, 274 171, 279 171, 262 171, 411 260, 081 175, 15

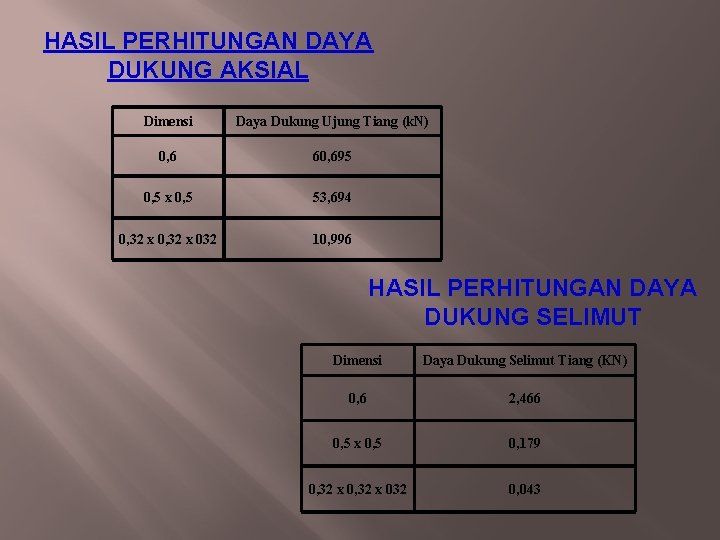

HASIL PERHITUNGAN DAYA DUKUNG AKSIAL Dimensi Daya Dukung Ujung Tiang (k. N) 0, 6 60, 695 0, 5 x 0, 5 53, 694 0, 32 x 032 10, 996 HASIL PERHITUNGAN DAYA DUKUNG SELIMUT Dimensi Daya Dukung Selimut Tiang (KN) 0, 6 2, 466 0, 5 x 0, 5 0, 179 0, 32 x 032 0, 043

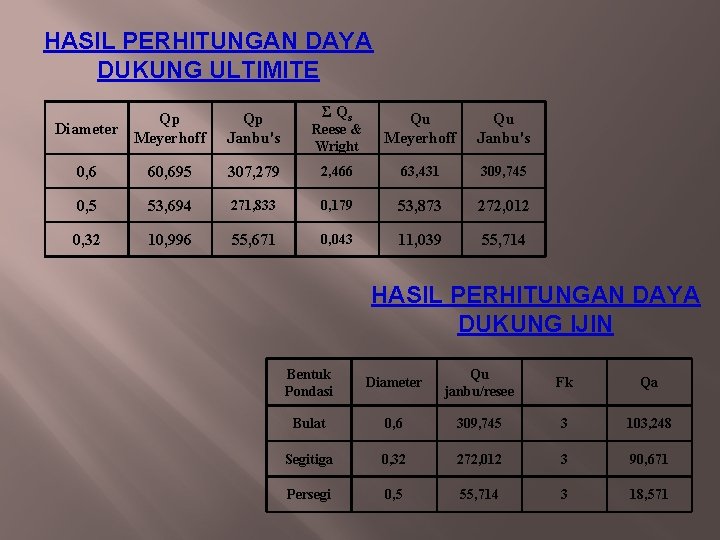

HASIL PERHITUNGAN DAYA DUKUNG ULTIMITE Qp Diameter Meyerhoff Qp Janbu's Σ Qs Reese & Wright Qu Meyerhoff Qu Janbu's 0, 6 60, 695 307, 279 2, 466 63, 431 309, 745 0, 5 53, 694 271, 833 0, 179 53, 873 272, 012 0, 32 10, 996 55, 671 0, 043 11, 039 55, 714 HASIL PERHITUNGAN DAYA DUKUNG IJIN Bentuk Pondasi Diameter Qu janbu/resee Fk Qa Bulat 0, 6 309, 745 3 103, 248 Segitiga 0, 32 272, 012 3 90, 671 Persegi 0, 5 55, 714 3 18, 571

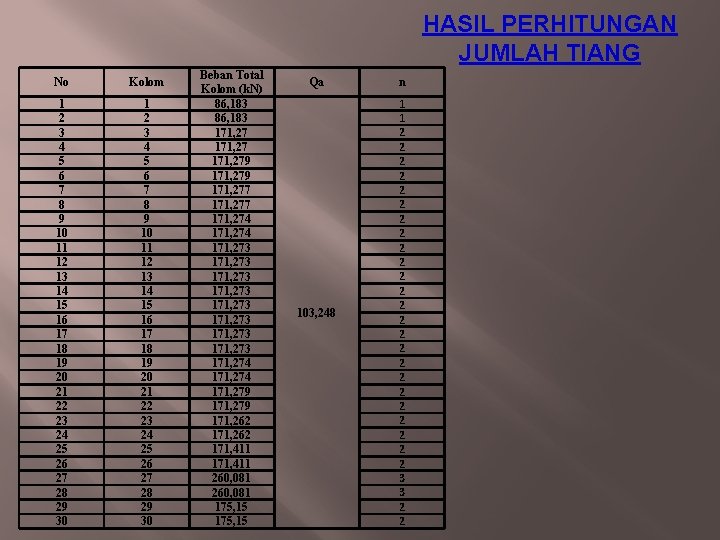

HASIL PERHITUNGAN JUMLAH TIANG No Kolom 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Beban Total Kolom (k. N) 86, 183 171, 279 171, 277 171, 274 171, 273 171, 273 171, 274 171, 279 171, 262 171, 411 260, 081 175, 15 Qa n 103, 248 1 1 2 2 2 2 2 2 3 3 2 2

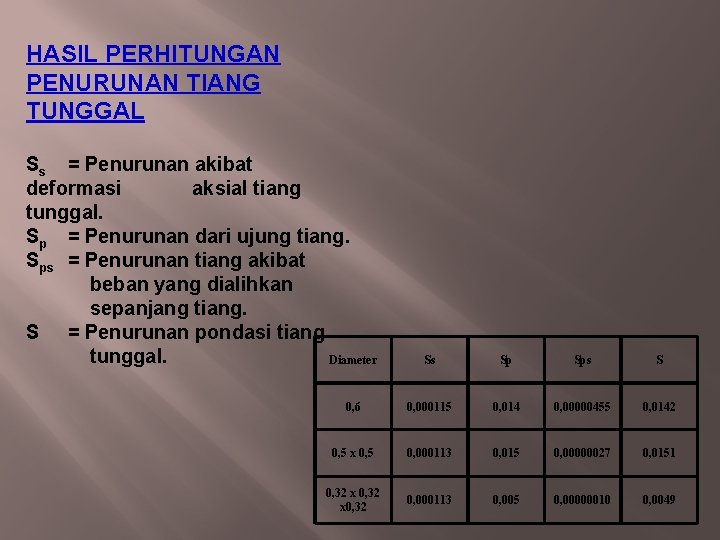

HASIL PERHITUNGAN PENURUNAN TIANG TUNGGAL Ss = Penurunan akibat deformasi aksial tiang tunggal. Sp = Penurunan dari ujung tiang. Sps = Penurunan tiang akibat beban yang dialihkan sepanjang tiang. S = Penurunan pondasi tiang tunggal. Diameter Ss Sp Sps S 0, 6 0, 000115 0, 014 0, 00000455 0, 0142 0, 5 x 0, 5 0, 000113 0, 015 0, 00000027 0, 0151 0, 32 x 0, 32 0, 000113 0, 005 0, 00000010 0, 0049

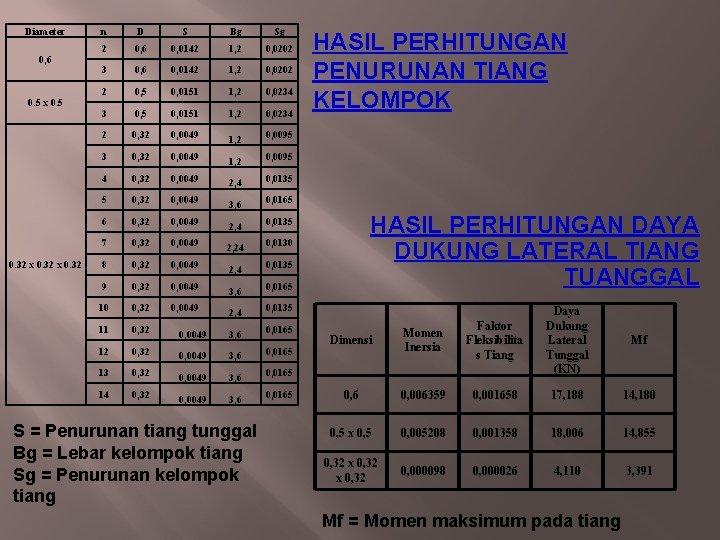

Diameter 0, 6 0. 5 x 0. 5 0. 32 x 0. 32 n D S Bg Sg 2 0, 6 0, 0142 1, 2 0, 0202 3 0, 6 0, 0142 1, 2 0, 0202 2 0, 5 0, 0151 1, 2 0, 0234 3 0, 5 0, 0151 1, 2 0, 0234 2 0, 32 0, 0049 1, 2 0, 0095 3 0, 32 0, 0049 1, 2 0, 0095 4 0, 32 0, 0049 2, 4 0, 0135 5 0, 32 0, 0049 3, 6 0, 0165 6 0, 32 0, 0049 2, 4 0, 0135 7 0, 32 0, 0049 2, 24 0, 0130 8 0, 32 0, 0049 2, 4 0, 0135 9 0, 32 0, 0049 3, 6 0, 0165 10 0, 32 0, 0049 2, 4 0, 0135 11 0, 32 0, 0049 3, 6 0, 0165 12 0, 32 0, 0049 3, 6 0, 0165 13 0, 32 0, 0049 3, 6 0, 0165 14 0, 32 0, 0049 3, 6 0, 0165 S = Penurunan tiang tunggal Bg = Lebar kelompok tiang Sg = Penurunan kelompok tiang HASIL PERHITUNGAN PENURUNAN TIANG KELOMPOK HASIL PERHITUNGAN DAYA DUKUNG LATERAL TIANG TUANGGAL Dimensi Momen Inersia Faktor Fleksibilita s Tiang Daya Dukung Lateral Tunggal (KN) 0, 6 0, 006359 0, 001658 17, 188 14, 180 0, 5 x 0, 5 0, 005208 0, 001358 18, 006 14, 855 0, 32 x 0, 32 0, 000098 0, 000026 4, 110 3, 391 Mf = Momen maksimum pada tiang Mf

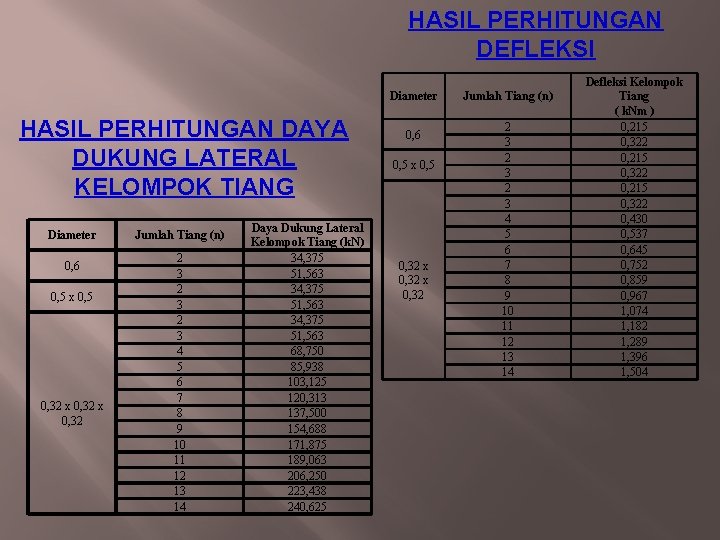

HASIL PERHITUNGAN DEFLEKSI Diameter HASIL PERHITUNGAN DAYA DUKUNG LATERAL KELOMPOK TIANG Diameter 0, 6 0, 5 x 0, 5 0, 32 x 0, 32 Jumlah Tiang (n) 2 3 2 3 4 5 6 7 8 9 10 11 12 13 14 Daya Dukung Lateral Kelompok Tiang (k. N) 34, 375 51, 563 68, 750 85, 938 103, 125 120, 313 137, 500 154, 688 171, 875 189, 063 206, 250 223, 438 240, 625 0, 6 0, 5 x 0, 5 0, 32 x 0, 32 Jumlah Tiang (n) 2 3 2 3 4 5 6 7 8 9 10 11 12 13 14 Defleksi Kelompok Tiang ( k. Nm ) 0, 215 0, 322 0, 430 0, 537 0, 645 0, 752 0, 859 0, 967 1, 074 1, 182 1, 289 1, 396 1, 504

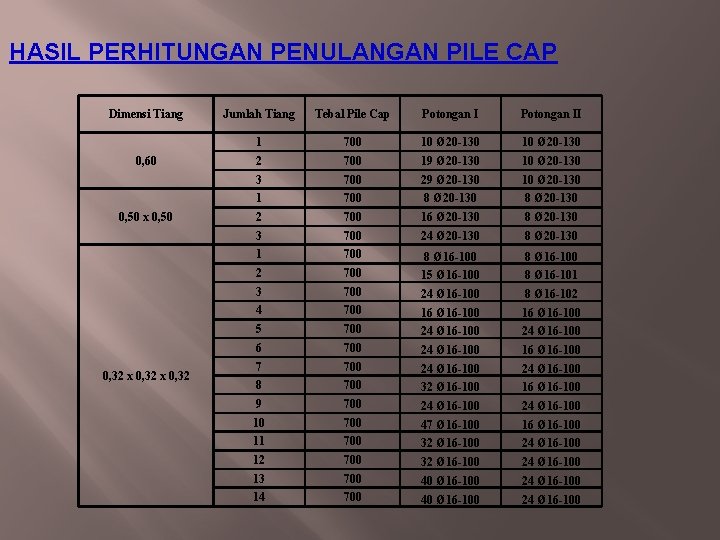

HASIL PERHITUNGAN PENULANGAN PILE CAP Dimensi Tiang 0, 60 0, 50 x 0, 50 0, 32 x 0, 32 Jumlah Tiang Tebal Pile Cap Potongan II 1 700 10 Ø 20 -130 2 700 19 Ø 20 -130 10 Ø 20 -130 3 700 29 Ø 20 -130 10 Ø 20 -130 1 700 8 Ø 20 -130 2 700 16 Ø 20 -130 8 Ø 20 -130 3 700 24 Ø 20 -130 8 Ø 20 -130 1 700 8 Ø 16 -100 2 700 15 Ø 16 -100 8 Ø 16 -101 3 700 24 Ø 16 -100 8 Ø 16 -102 4 700 16 Ø 16 -100 5 700 24 Ø 16 -100 6 700 24 Ø 16 -100 16 Ø 16 -100 7 700 24 Ø 16 -100 8 700 32 Ø 16 -100 16 Ø 16 -100 9 700 24 Ø 16 -100 10 700 47 Ø 16 -100 16 Ø 16 -100 11 700 32 Ø 16 -100 24 Ø 16 -100 12 700 32 Ø 16 -100 24 Ø 16 -100 13 700 40 Ø 16 -100 24 Ø 16 -100 14 700 40 Ø 16 -100 24 Ø 16 -100

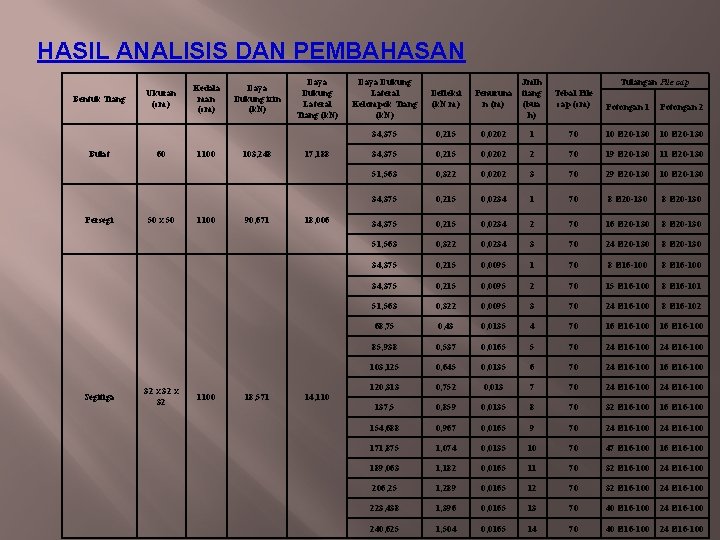

HASIL ANALISIS DAN PEMBAHASAN Bentuk Tiang Bulat Persegi Segitiga Ukuran (cm) 60 50 x 50 32 x 32 Kedala man (cm) 1100 Daya Dukung izin (k. N) 103, 248 90, 671 18, 571 Daya Dukung Lateral Tiang (k. N) 17, 188 18, 006 14, 110 Tulangan Pile cap Daya Dukung Lateral Kelompok Tiang (k. N) Defleksi (k. N. m) Penuruna n (m) Jmlh tiang (bua h) Tebal Pile cap (cm) Potongan 1 Potongan 2 34, 375 0, 215 0, 0202 1 70 10 Ø 20 -130 34, 375 0, 215 0, 0202 2 70 19 Ø 20 -130 11 Ø 20 -130 51, 563 0, 322 0, 0202 3 70 29 Ø 20 -130 10 Ø 20 -130 34, 375 0, 215 0, 0234 1 70 8 Ø 20 -130 34, 375 0, 215 0, 0234 2 70 16 Ø 20 -130 8 Ø 20 -130 51, 563 0, 322 0, 0234 3 70 24 Ø 20 -130 8 Ø 20 -130 34, 375 0, 215 0, 0095 1 70 8 Ø 16 -100 34, 375 0, 215 0, 0095 2 70 15 Ø 16 -100 8 Ø 16 -101 51, 563 0, 322 0, 0095 3 70 24 Ø 16 -100 8 Ø 16 -102 68, 75 0, 43 0, 0135 4 70 16 Ø 16 -100 85, 938 0, 537 0, 0165 5 70 24 Ø 16 -100 103, 125 0, 645 0, 0135 6 70 24 Ø 16 -100 16 Ø 16 -100 120, 313 0, 752 0, 013 7 70 24 Ø 16 -100 137, 5 0, 859 0, 0135 8 70 32 Ø 16 -100 16 Ø 16 -100 154, 688 0, 967 0, 0165 9 70 24 Ø 16 -100 171, 875 1, 074 0, 0135 10 70 47 Ø 16 -100 16 Ø 16 -100 189, 063 1, 182 0, 0165 11 70 32 Ø 16 -100 24 Ø 16 -100 206, 25 1, 289 0, 0165 12 70 32 Ø 16 -100 24 Ø 16 -100 223, 438 1, 396 0, 0165 13 70 40 Ø 16 -100 240, 625 1, 504 0, 0165 14 70 40 Ø 16 -100 24 Ø 16 -100

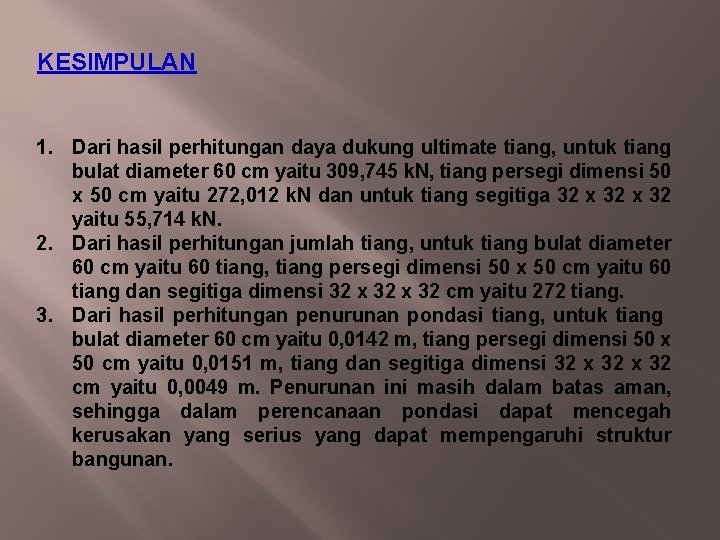

KESIMPULAN 1. Dari hasil perhitungan daya dukung ultimate tiang, untuk tiang bulat diameter 60 cm yaitu 309, 745 k. N, tiang persegi dimensi 50 x 50 cm yaitu 272, 012 k. N dan untuk tiang segitiga 32 x 32 yaitu 55, 714 k. N. 2. Dari hasil perhitungan jumlah tiang, untuk tiang bulat diameter 60 cm yaitu 60 tiang, tiang persegi dimensi 50 x 50 cm yaitu 60 tiang dan segitiga dimensi 32 x 32 cm yaitu 272 tiang. 3. Dari hasil perhitungan penurunan pondasi tiang, untuk tiang bulat diameter 60 cm yaitu 0, 0142 m, tiang persegi dimensi 50 x 50 cm yaitu 0, 0151 m, tiang dan segitiga dimensi 32 x 32 cm yaitu 0, 0049 m. Penurunan ini masih dalam batas aman, sehingga dalam perencanaan pondasi dapat mencegah kerusakan yang serius yang dapat mempengaruhi struktur bangunan.

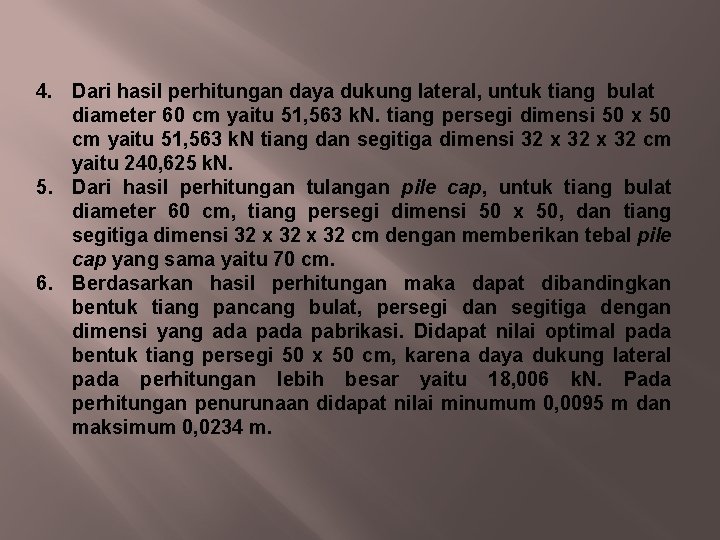

4. Dari hasil perhitungan daya dukung lateral, untuk tiang bulat diameter 60 cm yaitu 51, 563 k. N. tiang persegi dimensi 50 x 50 cm yaitu 51, 563 k. N tiang dan segitiga dimensi 32 x 32 cm yaitu 240, 625 k. N. 5. Dari hasil perhitungan tulangan pile cap, untuk tiang bulat diameter 60 cm, tiang persegi dimensi 50 x 50, dan tiang segitiga dimensi 32 x 32 cm dengan memberikan tebal pile cap yang sama yaitu 70 cm. 6. Berdasarkan hasil perhitungan maka dapat dibandingkan bentuk tiang pancang bulat, persegi dan segitiga dengan dimensi yang ada pabrikasi. Didapat nilai optimal pada bentuk tiang persegi 50 x 50 cm, karena daya dukung lateral pada perhitungan lebih besar yaitu 18, 006 k. N. Pada perhitungan penurunaan didapat nilai minumum 0, 0095 m dan maksimum 0, 0234 m.

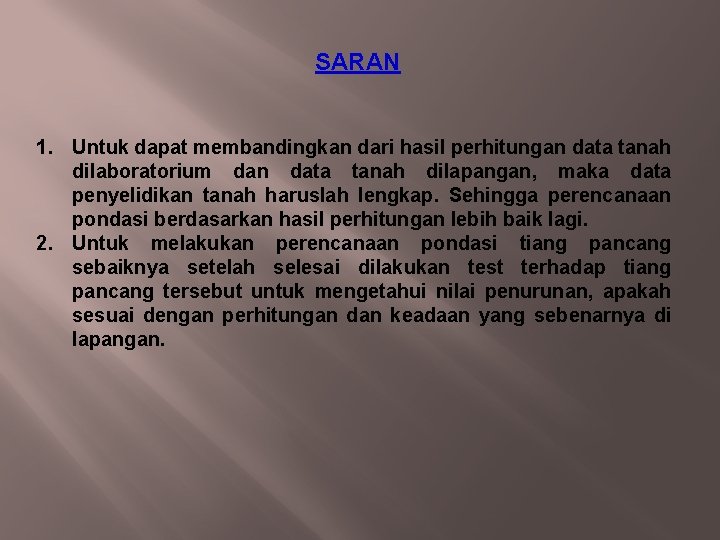

SARAN 1. Untuk dapat membandingkan dari hasil perhitungan data tanah dilaboratorium dan data tanah dilapangan, maka data penyelidikan tanah haruslah lengkap. Sehingga perencanaan pondasi berdasarkan hasil perhitungan lebih baik lagi. 2. Untuk melakukan perencanaan pondasi tiang pancang sebaiknya setelah selesai dilakukan test terhadap tiang pancang tersebut untuk mengetahui nilai penurunan, apakah sesuai dengan perhitungan dan keadaan yang sebenarnya di lapangan.

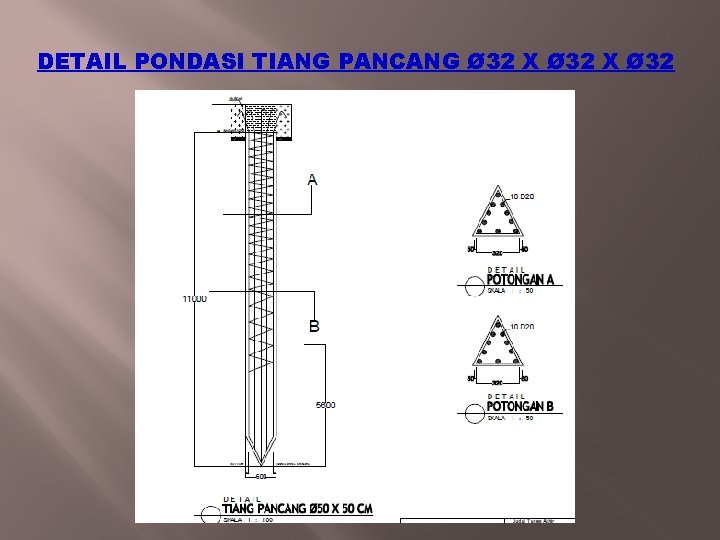

DETAIL PONDASI TIANG PANCANG Ø 32 X Ø 32

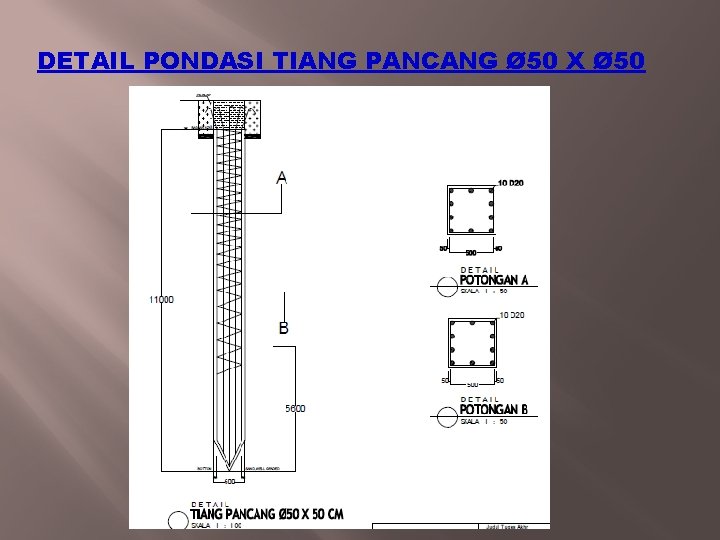

DETAIL PONDASI TIANG PANCANG Ø 50 X Ø 50

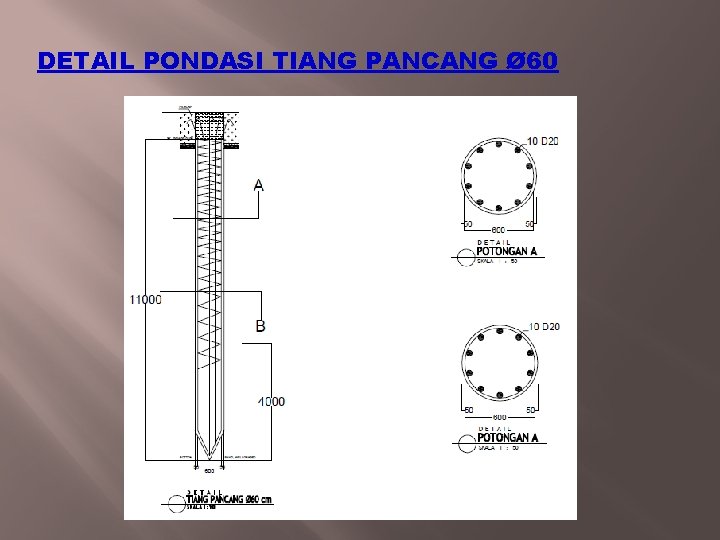

DETAIL PONDASI TIANG PANCANG Ø 60

TERIMAKASIH
