Perencanaan Perkerasan Lentur Metode Bina Marga 2002 Pt

Perencanaan Perkerasan Lentur Metode Bina Marga 2002 (Pt T- 01 -2002 -B) (Modifikasi AASHTO 1993)

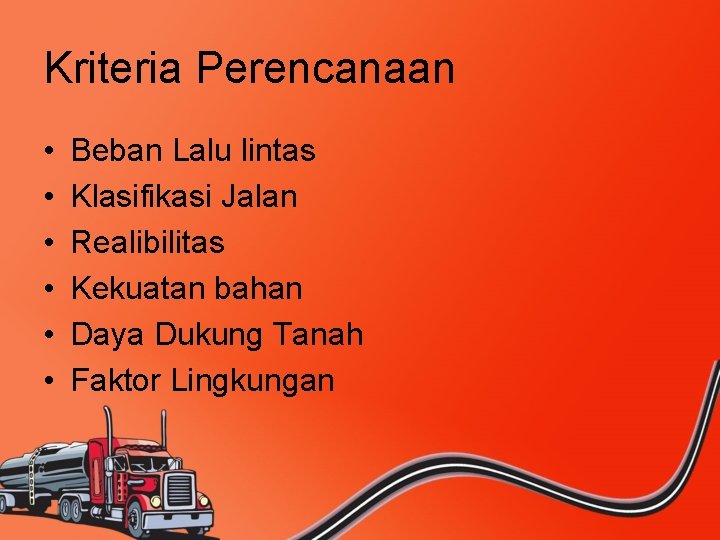

Kriteria Perencanaan • • • Beban Lalu lintas Klasifikasi Jalan Realibilitas Kekuatan bahan Daya Dukung Tanah Faktor Lingkungan

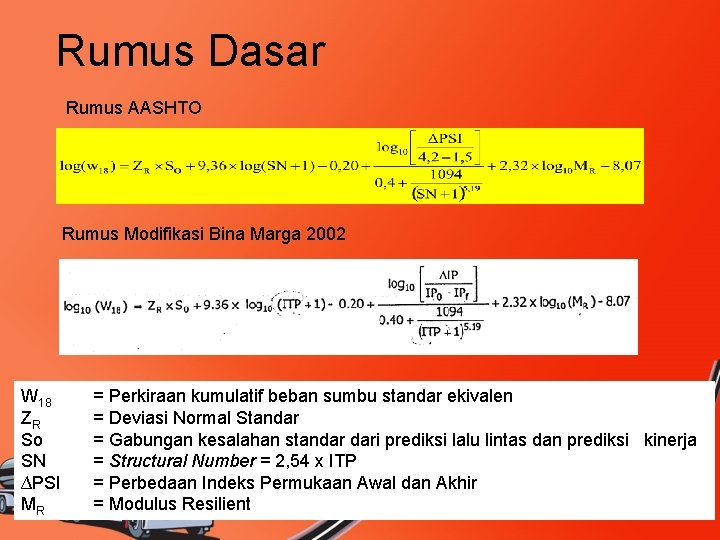

Rumus Dasar Rumus AASHTO Rumus Modifikasi Bina Marga 2002 W 18 ZR So SN ∆PSI MR = Perkiraan kumulatif beban sumbu standar ekivalen = Deviasi Normal Standar = Gabungan kesalahan standar dari prediksi lalu lintas dan prediksi kinerja = Structural Number = 2, 54 x ITP = Perbedaan Indeks Permukaan Awal dan Akhir = Modulus Resilient

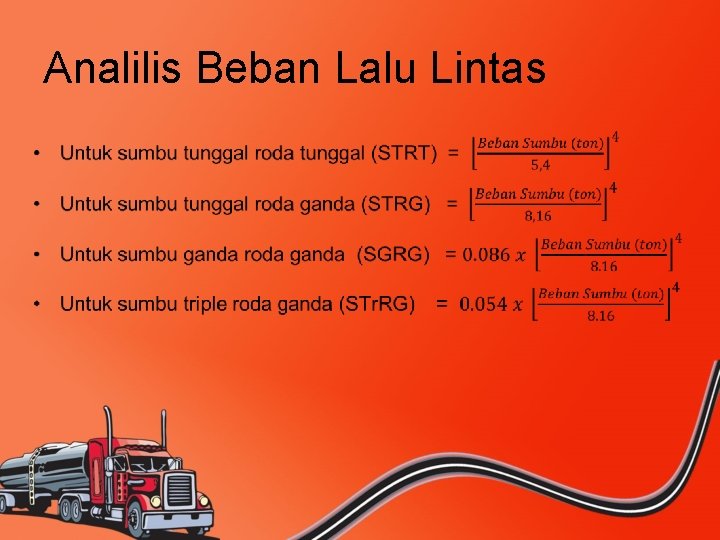

Analilis Beban Lalu Lintas •

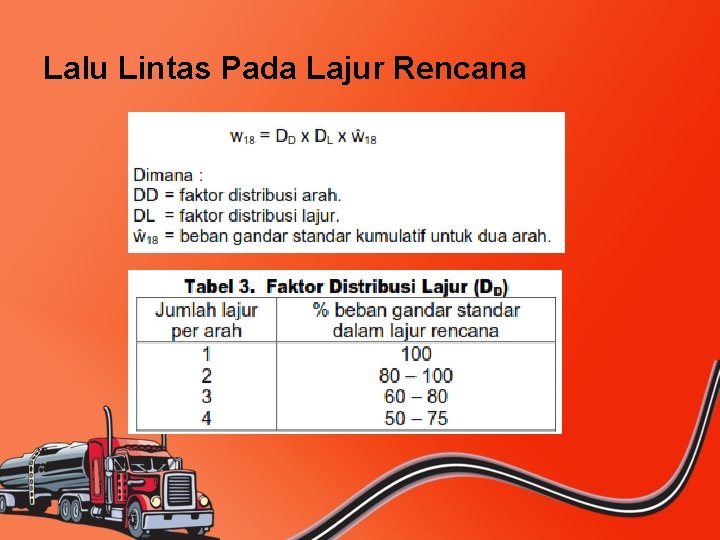

Lalu Lintas Pada Lajur Rencana

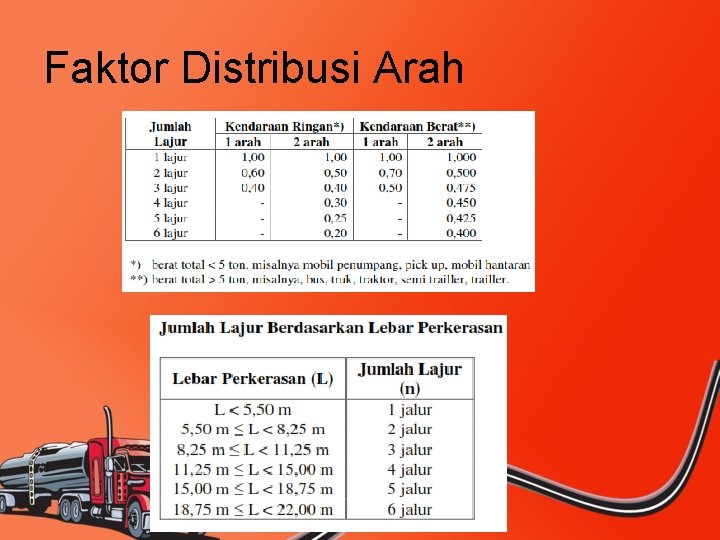

Faktor Distribusi Arah

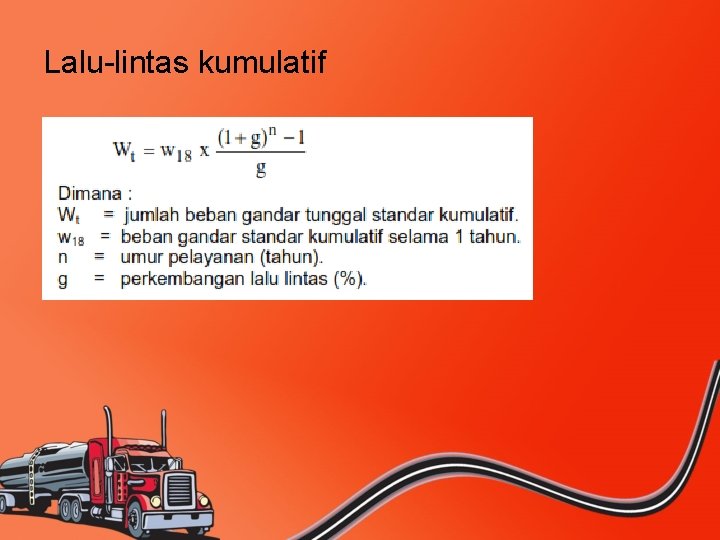

Lalu-lintas kumulatif

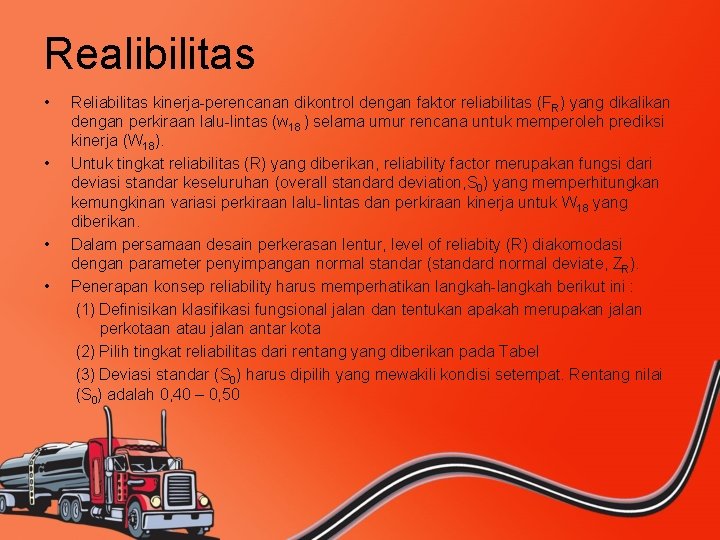

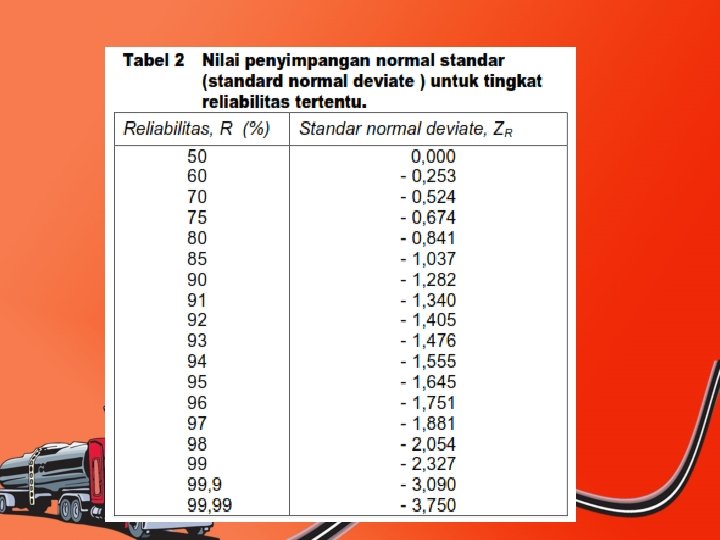

Realibilitas • • Reliabilitas kinerja-perencanan dikontrol dengan faktor reliabilitas (FR) yang dikalikan dengan perkiraan lalu-lintas (w 18 ) selama umur rencana untuk memperoleh prediksi kinerja (W 18). Untuk tingkat reliabilitas (R) yang diberikan, reliability factor merupakan fungsi dari deviasi standar keseluruhan (overall standard deviation, S 0) yang memperhitungkan kemungkinan variasi perkiraan lalu-lintas dan perkiraan kinerja untuk W 18 yang diberikan. Dalam persamaan desain perkerasan lentur, level of reliabity (R) diakomodasi dengan parameter penyimpangan normal standar (standard normal deviate, ZR). Penerapan konsep reliability harus memperhatikan langkah-langkah berikut ini : (1) Definisikan klasifikasi fungsional jalan dan tentukan apakah merupakan jalan perkotaan atau jalan antar kota (2) Pilih tingkat reliabilitas dari rentang yang diberikan pada Tabel (3) Deviasi standar (S 0) harus dipilih yang mewakili kondisi setempat. Rentang nilai (S 0) adalah 0, 40 – 0, 50

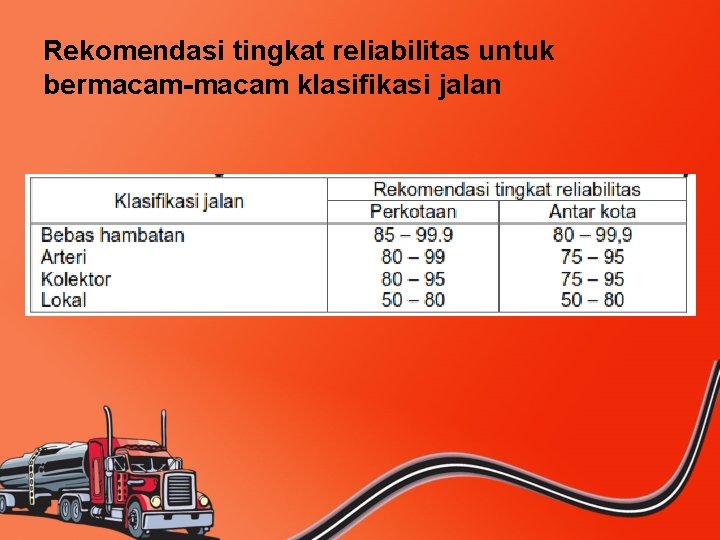

Rekomendasi tingkat reliabilitas untuk bermacam-macam klasifikasi jalan

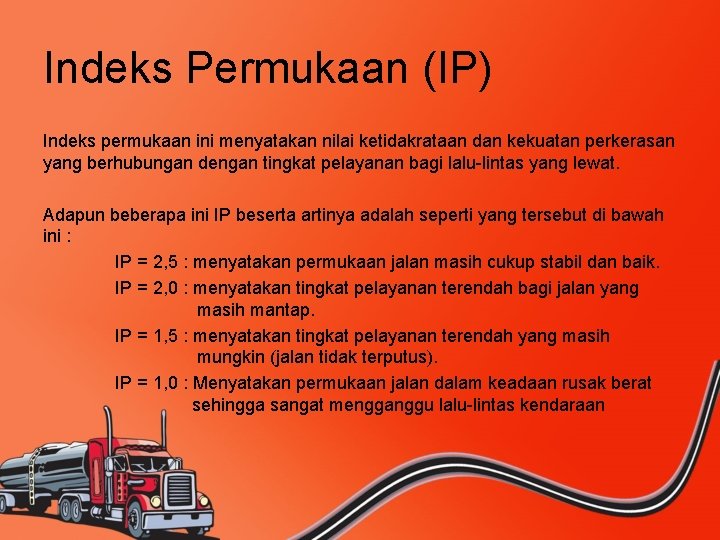

Indeks Permukaan (IP) Indeks permukaan ini menyatakan nilai ketidakrataan dan kekuatan perkerasan yang berhubungan dengan tingkat pelayanan bagi lalu-lintas yang lewat. Adapun beberapa ini IP beserta artinya adalah seperti yang tersebut di bawah ini : IP = 2, 5 : menyatakan permukaan jalan masih cukup stabil dan baik. IP = 2, 0 : menyatakan tingkat pelayanan terendah bagi jalan yang masih mantap. IP = 1, 5 : menyatakan tingkat pelayanan terendah yang masih mungkin (jalan tidak terputus). IP = 1, 0 : Menyatakan permukaan jalan dalam keadaan rusak berat sehingga sangat mengganggu lalu-lintas kendaraan

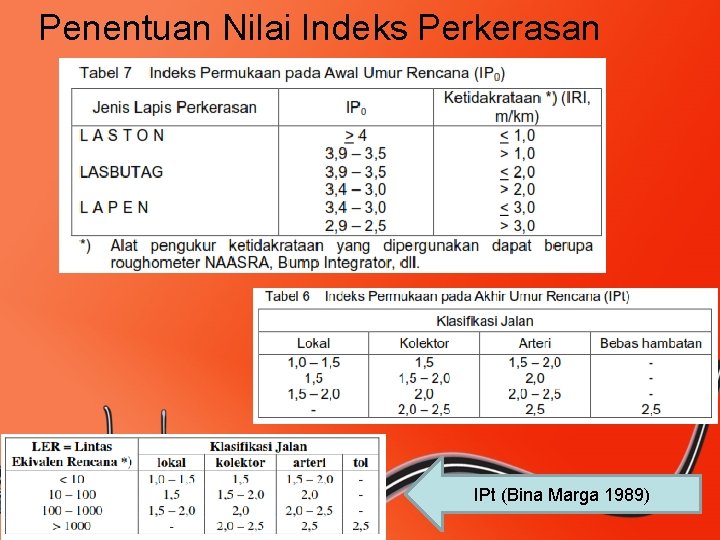

Penentuan Nilai Indeks Perkerasan IPt (Bina Marga 1989)

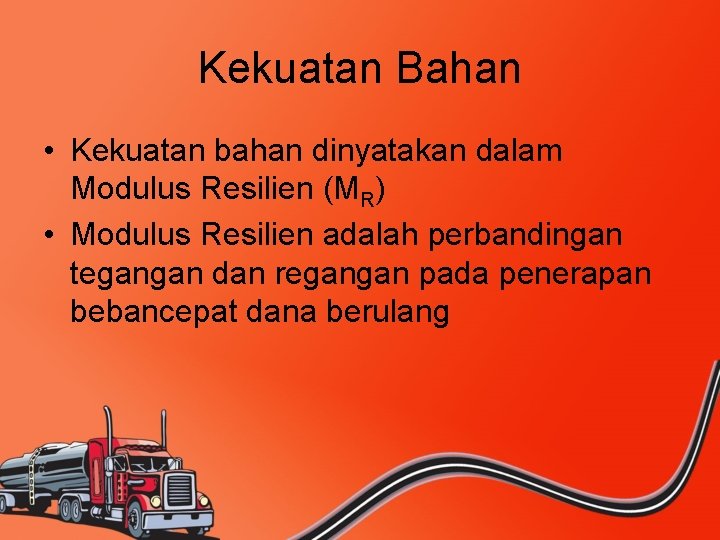

Kekuatan Bahan • Kekuatan bahan dinyatakan dalam Modulus Resilien (MR) • Modulus Resilien adalah perbandingan tegangan dan regangan pada penerapan bebancepat dana berulang

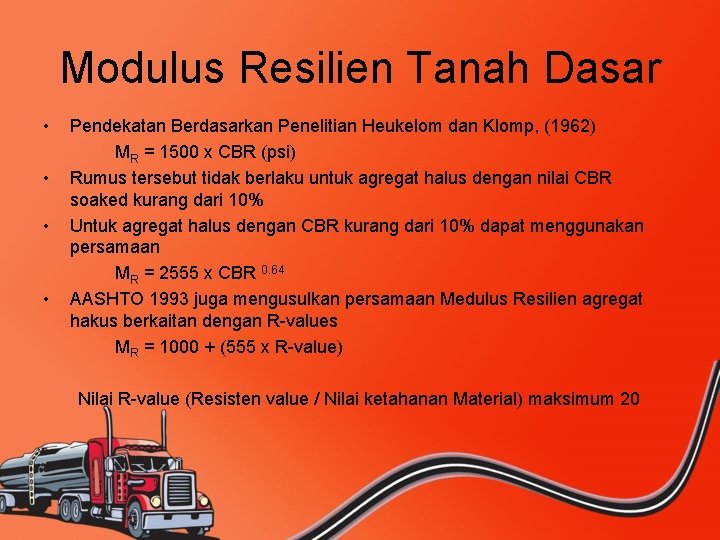

Modulus Resilien Tanah Dasar • Pendekatan Berdasarkan Penelitian Heukelom dan Klomp, (1962) MR = 1500 x CBR (psi) • Rumus tersebut tidak berlaku untuk agregat halus dengan nilai CBR soaked kurang dari 10% • Untuk agregat halus dengan CBR kurang dari 10% dapat menggunakan persamaan MR = 2555 x CBR 0. 64 • AASHTO 1993 juga mengusulkan persamaan Medulus Resilien agregat hakus berkaitan dengan R-values MR = 1000 + (555 x R-value) Nilai R-value (Resisten value / Nilai ketahanan Material) maksimum 20

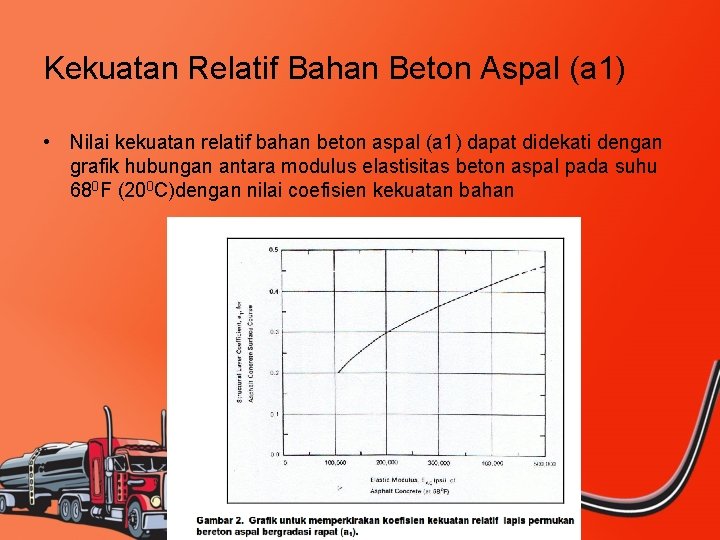

Kekuatan Relatif Bahan Beton Aspal (a 1) • Nilai kekuatan relatif bahan beton aspal (a 1) dapat didekati dengan grafik hubungan antara modulus elastisitas beton aspal pada suhu 680 F (200 C)dengan nilai coefisien kekuatan bahan

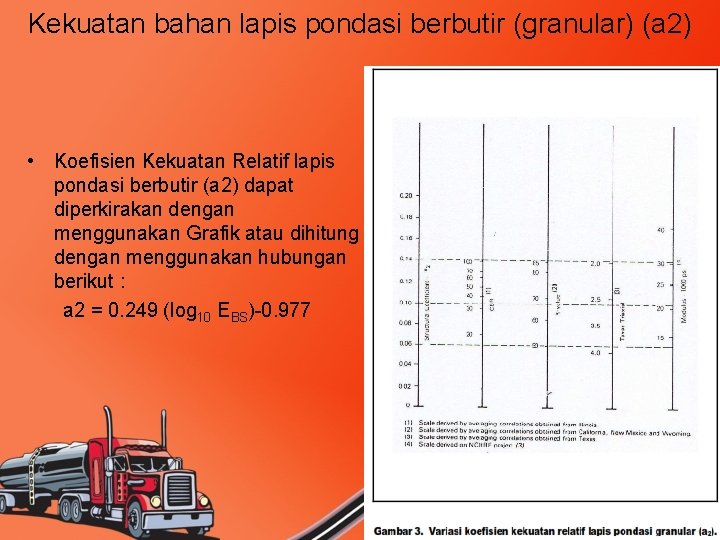

Kekuatan bahan lapis pondasi berbutir (granular) (a 2) • Koefisien Kekuatan Relatif lapis pondasi berbutir (a 2) dapat diperkirakan dengan menggunakan Grafik atau dihitung dengan menggunakan hubungan berikut : a 2 = 0. 249 (log 10 EBS)-0. 977

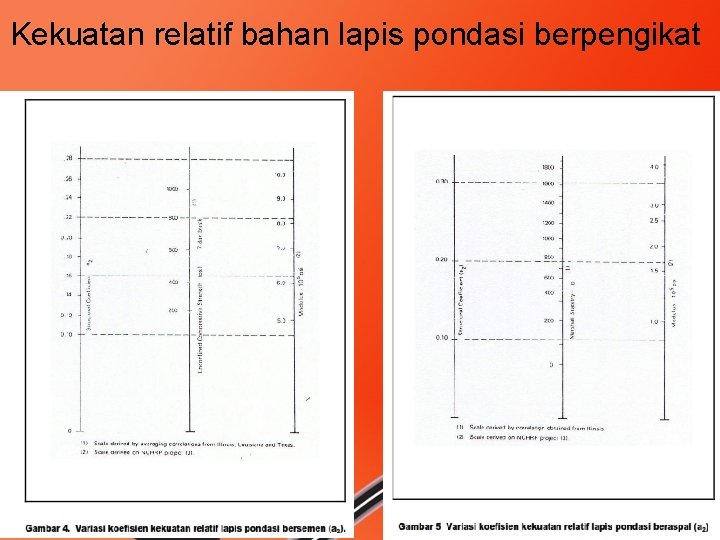

Kekuatan relatif bahan lapis pondasi berpengikat

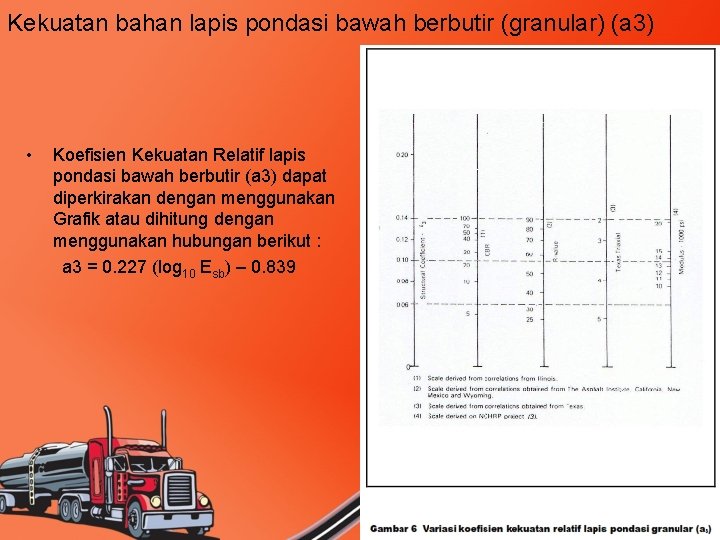

Kekuatan bahan lapis pondasi bawah berbutir (granular) (a 3) • Koefisien Kekuatan Relatif lapis pondasi bawah berbutir (a 3) dapat diperkirakan dengan menggunakan Grafik atau dihitung dengan menggunakan hubungan berikut : a 3 = 0. 227 (log 10 Esb) – 0. 839

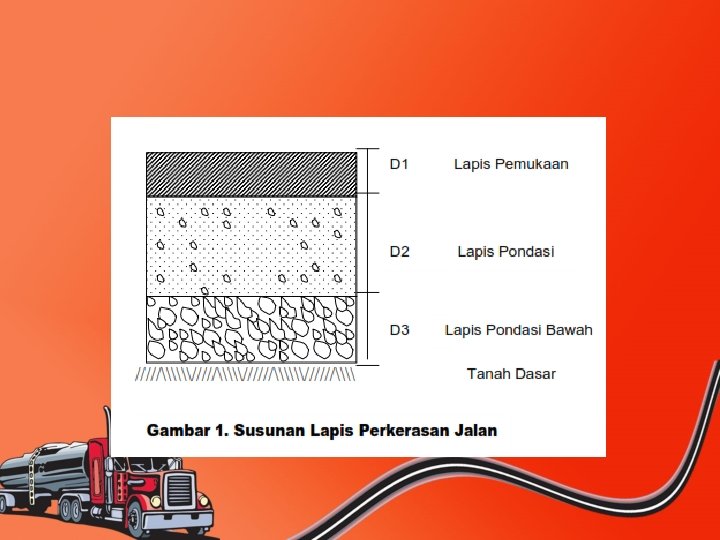

Penentuan tebal lapisan perkerasan • Tebal masing lapisan ditentukan dengan persamaan : SN = a 1. D 1 + a 2. D 2. m 2 + a 3. D 3. m 3 • Tebal minimum lapisan permukaan dan lapis pondasi

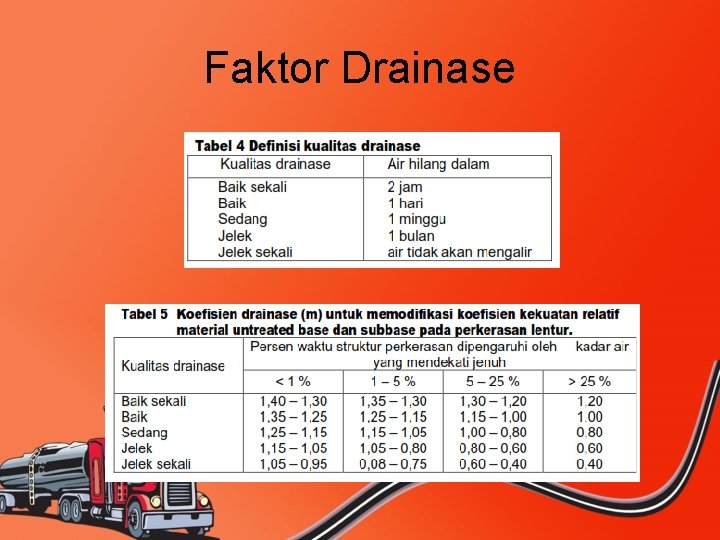

Faktor Drainase
