Perencanaan Konstruksi Tanah Dasar pada Struktur Jalan Rel

  • Slides: 14
Download presentation
Perencanaan Konstruksi Tanah Dasar pada Struktur Jalan Rel Kuliah Pertemuan 7 Sri Atmaja P.

Perencanaan Konstruksi Tanah Dasar pada Struktur Jalan Rel Kuliah Pertemuan 7 Sri Atmaja P. Rosyidi 11/5/2020 1

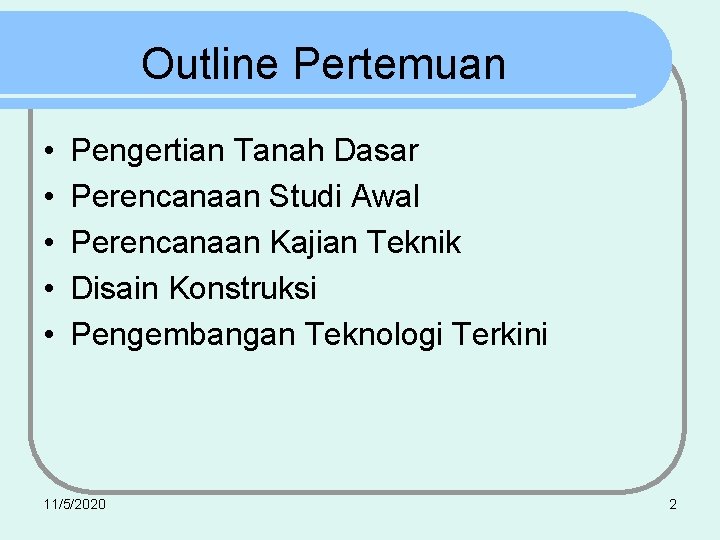

Outline Pertemuan • • • Pengertian Tanah Dasar Perencanaan Studi Awal Perencanaan Kajian Teknik

Outline Pertemuan • • • Pengertian Tanah Dasar Perencanaan Studi Awal Perencanaan Kajian Teknik Disain Konstruksi Pengembangan Teknologi Terkini 11/5/2020 2

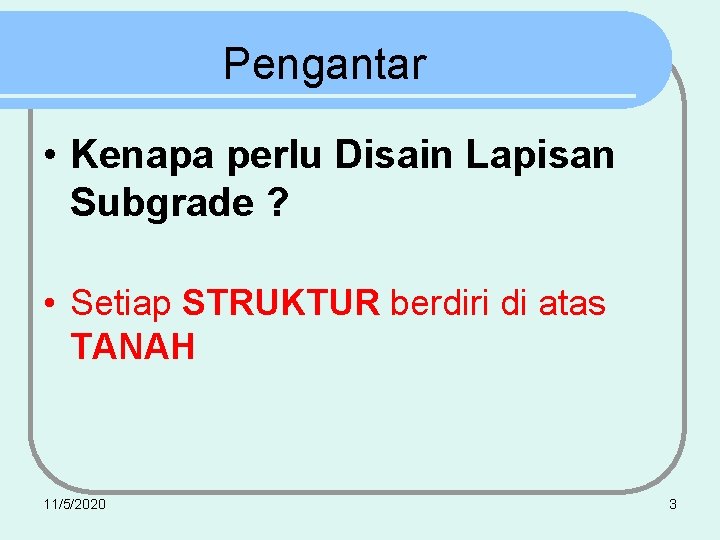

Pengantar • Kenapa perlu Disain Lapisan Subgrade ? • Setiap STRUKTUR berdiri di atas

Pengantar • Kenapa perlu Disain Lapisan Subgrade ? • Setiap STRUKTUR berdiri di atas TANAH 11/5/2020 3

Pengertian Tanah Dasar • Struktur akhir (Sub-Structure Jalan Rel) • Penerima beban akhir sehingga

Pengertian Tanah Dasar • Struktur akhir (Sub-Structure Jalan Rel) • Penerima beban akhir sehingga perlu didisain agar tanah mampu menerima beban tanpa terjadi deformasi tetap. • Perlu tinjauan perilaku tanah dan kapasitas daya dukungnya. 11/5/2020 4

Eksplorasi • Investigasi Awal • Investigasi Terperinci 11/5/2020 5

Eksplorasi • Investigasi Awal • Investigasi Terperinci 11/5/2020 5

Investigasi Awal • Informasi Geologi : Peta Geologi, Laporan Tanah dan Geologi, Foto Udara,

Investigasi Awal • Informasi Geologi : Peta Geologi, Laporan Tanah dan Geologi, Foto Udara, Peta Gempa. • Informasi Hidrologi : Curah Hujan, Vegetasi Tempatan, Peta KOndisi Drainasi, Muka Air Tanah 11/5/2020 6

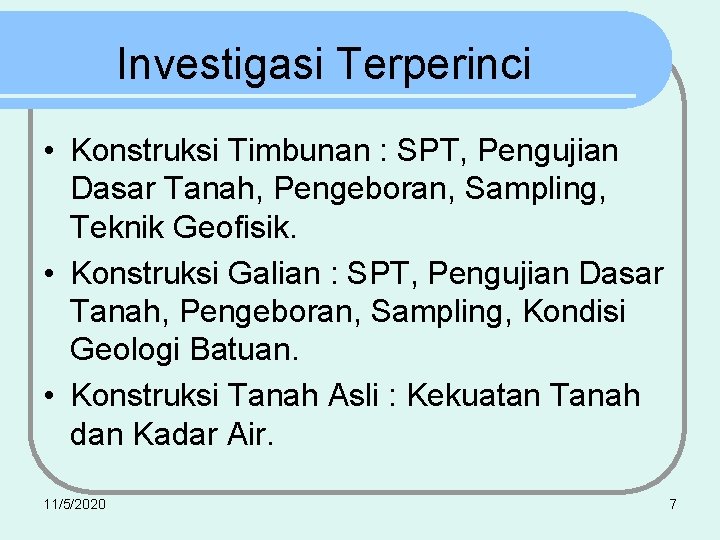

Investigasi Terperinci • Konstruksi Timbunan : SPT, Pengujian Dasar Tanah, Pengeboran, Sampling, Teknik Geofisik.

Investigasi Terperinci • Konstruksi Timbunan : SPT, Pengujian Dasar Tanah, Pengeboran, Sampling, Teknik Geofisik. • Konstruksi Galian : SPT, Pengujian Dasar Tanah, Pengeboran, Sampling, Kondisi Geologi Batuan. • Konstruksi Tanah Asli : Kekuatan Tanah dan Kadar Air. 11/5/2020 7

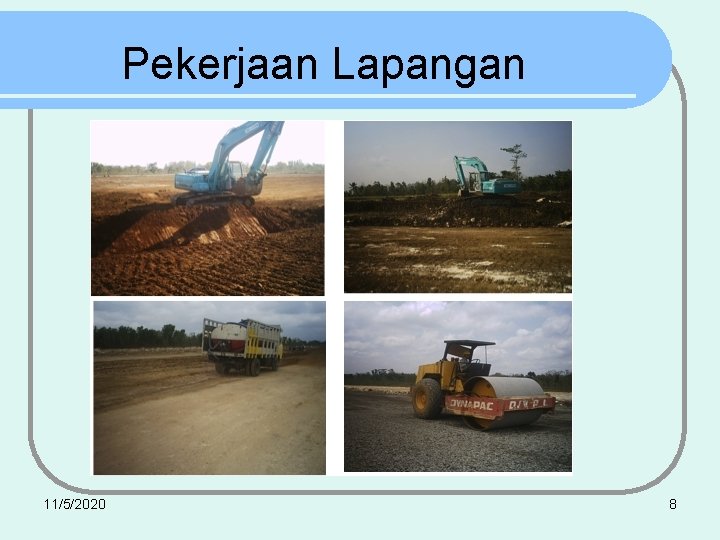

Pekerjaan Lapangan 11/5/2020 8

Pekerjaan Lapangan 11/5/2020 8

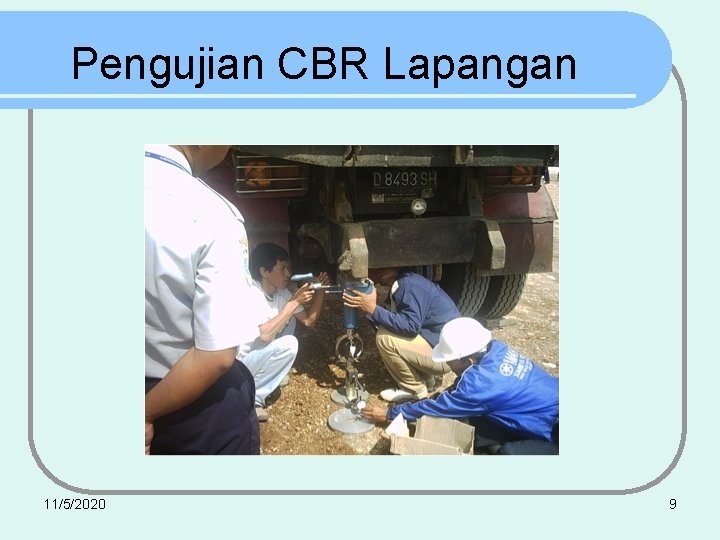

Pengujian CBR Lapangan 11/5/2020 9

Pengujian CBR Lapangan 11/5/2020 9

Pengujian Sand Cone 11/5/2020 10

Pengujian Sand Cone 11/5/2020 10

Teknik Sampling • Sampling, Penilaian Batuan, Pengujian Batuan untuk Material Batuan. • Sampling, Klasifikasi

Teknik Sampling • Sampling, Penilaian Batuan, Pengujian Batuan untuk Material Batuan. • Sampling, Klasifikasi Tanah, Pengujian Dasar Tanah (Laboratorium dan Lapangan) untuk Material Tanah 11/5/2020 11

Persyaratan Subgrade • • Jenis tanah baik dan stabil Kemiringan keluar 5 % Faktor

Persyaratan Subgrade • • Jenis tanah baik dan stabil Kemiringan keluar 5 % Faktor aman lereng minimal 1, 5 Perencanaan tinggi timbunan yang sesuai (daya dukung, analisis kelongsoran, penurunan, pemadatan) terhadap faktor kadar air, jenis tanah penyusun dan alat pemadat. • Perbaikan Tanah 11/5/2020 12

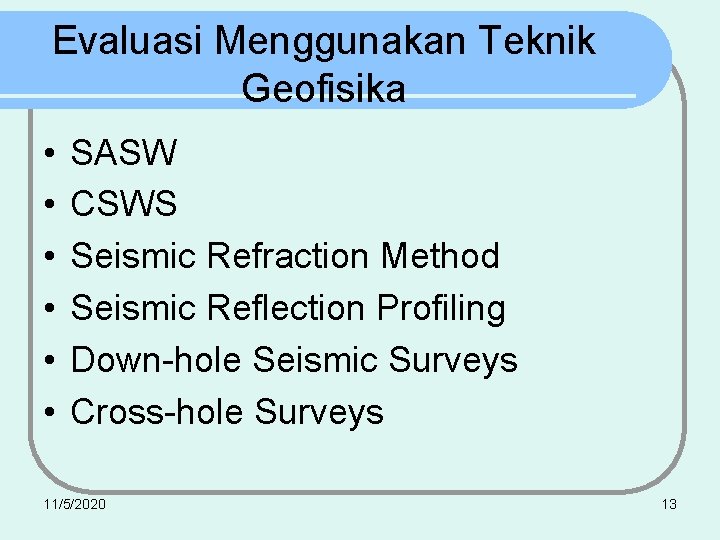

Evaluasi Menggunakan Teknik Geofisika • • • SASW CSWS Seismic Refraction Method Seismic Reflection

Evaluasi Menggunakan Teknik Geofisika • • • SASW CSWS Seismic Refraction Method Seismic Reflection Profiling Down-hole Seismic Surveys Cross-hole Surveys 11/5/2020 13

Assignment Jelaskan berbagai perangkat uji yang diperlukan untuk investigasi tanah dasar bagi struktur jalan

Assignment Jelaskan berbagai perangkat uji yang diperlukan untuk investigasi tanah dasar bagi struktur jalan rel. 11/5/2020 14
