PERCOBAAN GERAK JATUH BEBAS DENGAN MENGGUNAKAN PROGRAM TRACKER
PERCOBAAN GERAK JATUH BEBAS DENGAN MENGGUNAKAN PROGRAM TRACKER OLEH : HARIS ROSDIANTO NIM : 09241007
Langkah-langkah Percobaan :

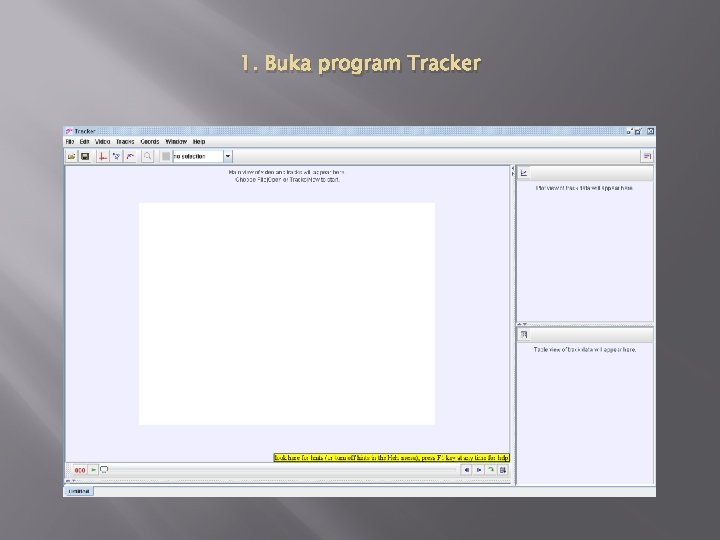

1. Buka program Tracker

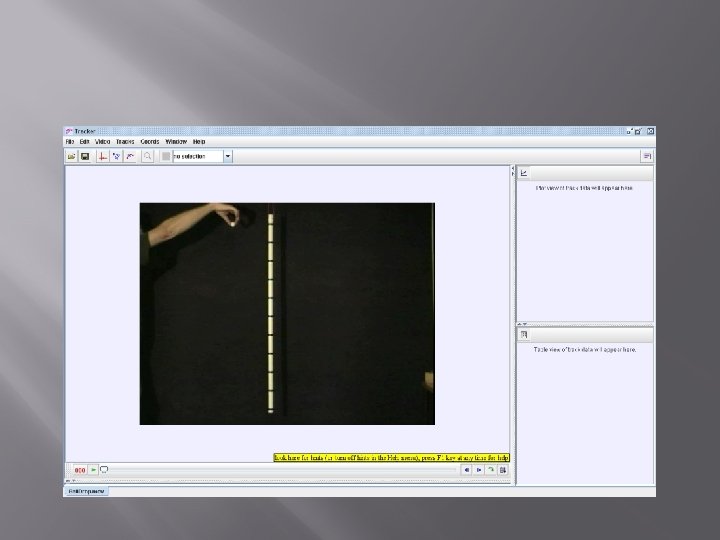

2. Buka video mengenai Gerak Jatuh Bebas (Ball. Drop)
3. Klik bar axis (di samping bar save) untuk menampilkan sumbu koordinat Cartesius Klik Di Sini
4. Posisikan garis koordinat sesuai dengan keinginan
5. Klik bar di samping kanan bar axis, maka muncul garis biru dengan besaran tertentu Klik Di Sini
6. Posisikan garis tersebut sepanjang tongkat, lalu klik angkanya dan ubah sesuai panjang tongkat
7. Jalankan video secara manual, hentikan saat bola akan jatuh Tarik Bar Ini
Stop Di Sini
8. Klik bar tracks, new, kemudian point mass. Sehingga akan muncul track control Klik bar ini
9. Jalankan lagi video secara manual, hentikan saat bola akan jatuh Tarik bar ini
Stop Di Sini
10. Tekan tombol shift, klik pergerakan bola. Tombol shift harus terus ditekan
11. Ubah komponen posisi x menjadi y dengan mengklik x pada plots. Klik
12. Klik 2 kali pada bidang grafik plots untuk menampilkan grafik kurva. Akan muncul data tool Klik 2 kali
13. Hilangkan centang pada plot, lalu centang pada fit Hilangkan centang Centang
14. Centang pada autofit Centang

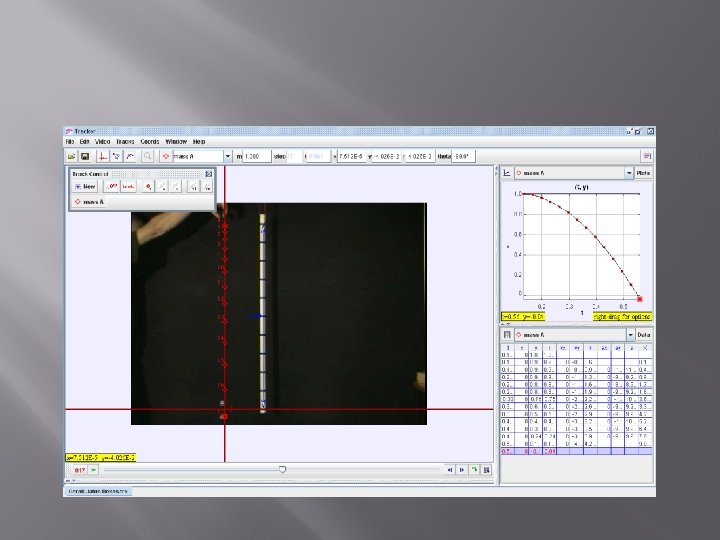

15. Ubah fit name dari line menjadi parabola, grafik kurva gerak jatuh bebas didapatkan. Ubah
DARI PERCOBAAN INI KITA AKAN MELIHAT APAKAH BERLAKU KEKEKALAN ENERGI MEKANIK PADA GERAK JATUH BEBAS Ek 1 + Ep 1 = Ek 2 + Ep 2 = Emekanik = Konstan
Ambil data dari Program Tracker Diolah dengan menggunakan Microsoft Excell t (s) x (m) y (m) r = h (m) vx (m/s) vy (m/s) v (m/s) ax (m/s 2) ay (m/s 2) a=g (m/s 2) 0. 231 0. 00008 0. 92919 0. 00000 -1. 37707 0. 00000 -9. 27317 0. 94816 8. 61657 9. 56472 0. 264 0. 00008 0. 87618 0. 00000 -1. 64483 0. 00000 -8. 94199 1. 35273 7. 83476 9. 18749 0. 297 0. 00008 0. 82063 0. 00000 -1. 91259 0. 00000 -9. 27317 1. 82900 7. 60988 9. 43889 0. 33 0. 00008 0. 74995 0. 00000 -2. 29511 0. 00000 -10. 59791 2. 63376 7. 94785 10. 58162 0. 363 0. 00008 0. 66916 0. 00000 -2. 60112 0. 00000 -9. 27317 3. 38292 6. 20521 9. 58813 0. 396 0. 00008 0. 57827 0. 00000 -2. 90714 0. 00000 -9. 93554 4. 22573 5. 74543 9. 97116 0. 429 0. 00008 0. 47729 0. 00000 -3. 25141 0. 00000 -10. 26673 5. 28582 4. 90016 10. 18598 0. 462 0. 00008 0. 36368 0. 00000 -3. 59567 0. 00000 -9. 93554 6. 46443 3. 61334 10. 07777 0. 495 0. 00008 0. 23997 0. 00000 -3. 90169 0. 00000 -9. 93554 7. 61158 2. 38425 Ekinetik (J) Epotensial (J) Emekanik (J) 9. 99583
Data dari tabel dapat dibuat dalam bentuk diagram 10, 00000 9, 00000 8, 00000 7, 00000 6, 00000 Ekinetik 5, 00000 Epotensial Emekanik 4, 00000 3, 00000 2, 00000 1, 00000 0, 00000 1 2 3 4 5 6 7 8 9 10 11 12 13
DARI DIAGRAM DAPAT DILIHAT BAHWA BESAR ENERGI MEKANIK YANG DIDAPAT RELATIF SAMA. SEHINGGA DAPAT DISIMPULKAN BAHWA BERLAKU HUKUM KEKEKALAN ENERGI PADA GERAK JATUH BEBAS
