PERBAIKAN BODI OTOMOTIF MELAKSANAKAN PENGECATAN KECIL BODY OTOMOTIF
PERBAIKAN BODI OTOMOTIF MELAKSANAKAN PENGECATAN KECIL BODY OTOMOTIF (F-022) SK – KD 14
TUJUAN BELAJAR Siswa mengerti jenis-jenis pengecatan dan pengecatan ualang pada kendaraan. Siswa dapat memahami pengecatan kecil (spot repainting) pada kendaraan 2 Teknologi dan Rekayasa
MEMPERSIAPKAN PANEL KERJA TUJUAN PENGECATAN memperbaiki cat yang sudah digunakan memperbaiki penampilan Top coat pada kendaraan sudah rusak 3 Teknologi dan Rekayasa
APA SAJA JENIS PENGECATAN ? Pengecatan ulang Touch up repainting Pengecatan sebagian Spot repainting 4 Pengecatan menyeluruh Block repainting Teknologi dan Rekayasa
APA SAJA JENIS PENGECATAN ? Touch-Up Repainting Pengecatan ulang sebagian Pengecatan menyeluruh 5 • untuk memperbaiki kerusakan cat/cacat-cacat • running, seeds, dents, scratch • Memperbaiki kerusakan yang kecil • Memperbaiki panel bodi kendaraan • Memperbaiki seluruh bodi kendaraan Teknologi dan Rekayasa
MEMPERSIAPKAN PANEL KERJA SPOT REPAINTING Digunakan untuk memperbaiki kerusakan yang agak kecil di daerah fender atau pintu Spot repainting reverse masking digunakan untuk : 1. Memperkecil timbulnya Semprotan berganda (spray step) 2. Membuat border tidak terlihat 6 Teknologi dan Rekayasa
TAHAPAN PERSIAPAN PERMUKAAN Identifikasi cat lama Featheredging Menilai kerusakan Perbaiki kerusakan Membersihkan grease Aplikasi cat primer Kupas cat Pendempulan Featheredging 7 Teknologi dan Rekayasa
CARA IDENTIFIKASI CAT LAMA Mengetahui : 1. Pernah perbaikan menggunakan cat lacquer atau tidak. 2. Karena thinner dari epoxy atau cat warna bisa meresap ke dalam cat lacquer. 3. Mencegah timbul keriput saat dicat ulang. 8 Teknologi dan Rekayasa
CARA MEMERIKSA KERUSAKAN CAT LAMPU NEON GUNAKAN PENGGARIS Menilai kelusan kerusakan meliputi: 1. Visual 2. Penggaris (straightedge) 3. Sentuhan RABALAH 9 Teknologi dan Rekayasa
CARA MEMPERBAIKI CAT LAKUKAN Perbaikan permukaan yang tidak rata/sesuai aslinya gunakan palu KUPAS CAT Karena : 1. Daya rekat lapisan cat dengan metal jelek 2. Mencegah terkelupasnya cat 10 Teknologi dan Rekayasa
CARA MEMPERBAIKI CAT Featheredging (pengamplasan) untuk membuat: 1. Tepi lebar dan halus 2. Mendapatkan tepi yang landai 11 Teknologi dan Rekayasa
BAGAIMANA MENGHILANGKAN MINYAK HILANGKAN GREASE Minyak yang menempel menyebabkan : 1. Cat berbintik (blister) 2. Cat terkelupas 12 Teknologi dan Rekayasa
MENGAPLIKASI CAT PRIMER Mengaplikasi primer (meni) Untuk mencegah : 1. Karat 2. Memperbaiki daya rekat (adhesi) 13 Teknologi dan Rekayasa
JENIS MATERIAL Persiapan Material Berikut disajikan bahan-bahan yang perlu dipersiapkan untuk pengecatan ulang pada bodi kendaraan. 14 Primer Putty/dempul Surfacer Teknologi dan Rekayasa
JENIS CAT PRIMER Wash primer Epoxy primer Lacquer Primer primer Urethane primer 15 Teknologi dan Rekayasa
JENIS CAT PRIMER Wash Primer • Cat untuk mencegah karat, menambah adhesi dan cepat kering. Lacquer Primer • Cat dengan kemampuan cepat mengering Uretane Primer • primer dua komponen tahan karat dan adhesi sangat baik. Epoxy Primer • tahan karat dan karakteristik adhesi yang sangat baik. 16 Teknologi dan Rekayasa
JENIS DEMPUL Dempul tergantung kedalaman penyok yang harus diisi dan material yang akan digunakan 17 Dempul plastik Dempul epoxy Dempul lacquer Teknologi dan Rekayasa
PROSEDUR PENGECATAN Mist-coat spraying Prosedur pengecatan Flash time Setting time Color-coat spraying Pengeringan Flash time Penyelesaian 18 Teknologi dan Rekayasa
PROSEDUR PENGECATAN Mist-Coat Spraying • Semprot dengan tekanan udara 1, 5 kg/cm (21, 147 psi) dan jarak spray gun 100 — 150 mm. • Periksa permukaan terhadap beads (butiran). Color-Coat Spraying • Aplikasikan cat warna sampai area permukaan tertutup semua, dan memberikan flash time • Bersihkan debu-debu • Tambahlah luas area penyemprotan cat 19 Teknologi dan Rekayasa
PENYELESAIAN AKHIR Finishing Aplikasikan cat untuk membuat tekstur dan kilap yang sama. 20 Pengeringan Berikan setting time selama 10 sampai dengan 15 menit, keringkan selama kira-kira 50 menit pada temperatur 60°C. Teknologi dan Rekayasa
BAGAIMAN CARA POLISHING 1. WASH 2. CLEAN MAINTENANCE POLES 4. PROTECTION 21 3. POLIS Teknologi dan Rekayasa

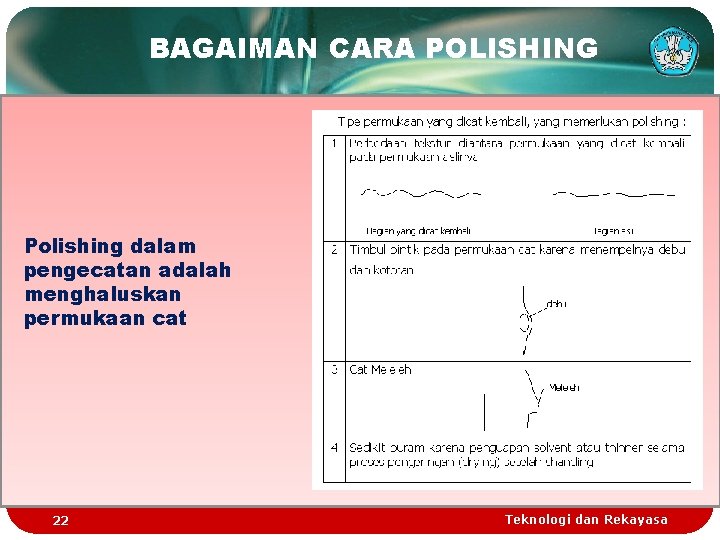

BAGAIMAN CARA POLISHING Polishing dalam pengecatan adalah menghaluskan permukaan cat 22 Teknologi dan Rekayasa
BAGAIMAN CARA POLISHING 23 Teknologi dan Rekayasa
BAGAIMAN CARA POLISHING Clan Wash • correctness 24 Clean • Washing out of, • Paint dirt injure Polis • Giving effect of flatness • Give resist (clear coat) Teknologi dan Rekayasa
UNTUK APA POLISHING Protection Clan • Protecting against light of UV • Polutan. 25 Maintenance • To make an impression on wetlook. Teknologi dan Rekayasa
PERALATAN POLISHING 1. WHETSTONE 2. Kertas amplas Untuk memperbaiki bintik dan lelehan Untuk mengatur tekstur POLISHING EQUIPMENT Menghilangkan bintik (seed) 3. BUFFING COMPOUD Adalah partikel abrasif bercampur solvent atau air Menghilangkan lelehan (runs) 26 Teknologi dan Rekayasa
PERALATAN POLISHING 4. BUFFER Alat yang dipasang pada polisher 27 5. POLISHER Alat untuk memutar buffer (tipe elektrik dan pneumatik) 6. KAIN LAP FLANEL Kain lap halus 7. BUFF CLEANER Untuk membersihk an buff Teknologi dan Rekayasa
KARAKTERISTIK BUFFING COMPOUNDS Buffing compound adalah partikel abrasif yang dicampur solvent atau air, dan aplikasinya tergantung pada ukuran partikel yang dikandungnya. 28 Partikel abrasif Untuk menggosok permukaan yang cacat Solvent dan air Membuat proses buffing Additive Membuat kilap Teknologi dan Rekayasa
KARAKTERISTIK BUFFING COMPOUNDS Cara Pakai: Cuci mobil di tempat teduh. Tuangkan Wax pada sepon atau kain lap lembab. Poleskan bagian demi bagian. Tunggu hampir kering. Seka dengan kain halus kering dengan gerak memutar. Kilapnya begitu cemerlang! 29 Teknologi dan Rekayasa

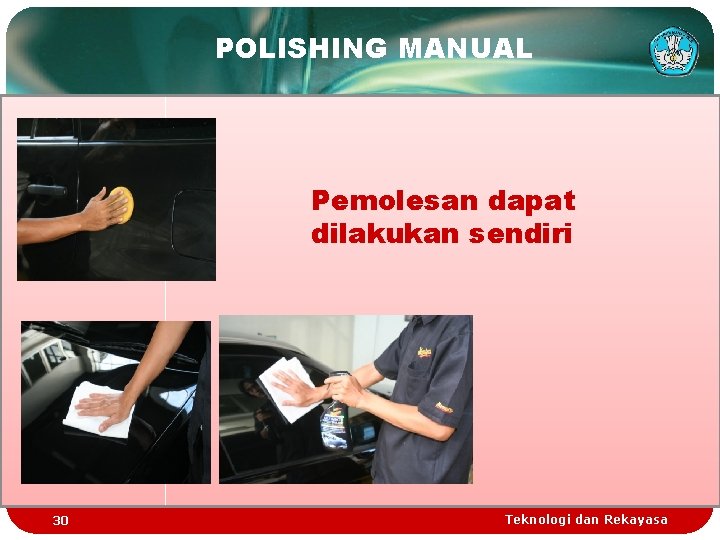

POLISHING MANUAL Pemolesan dapat dilakukan sendiri 30 Teknologi dan Rekayasa
POLISING DENGAN MESIN PERALATAN MEMOLES POLISHER 31 Teknologi dan Rekayasa
POLISING DENGAN MESIN CARA MENGGUNAKAN POLISHER AIR POLISHER 32 Teknologi dan Rekayasa
TERIMA KASIH 33 Teknologi dan Rekayasa
