Perangkat keras jaringan Zaini Ph D Jurusan Teknik

Perangkat keras jaringan Zaini, Ph. D Jurusan Teknik Elektro Universitas Andalas 2012

Network Interface Card • Menyediakan antarmuka antara bus data komputer dengan medium jaringan. • NIC adalah perangkat lapis data link pada model OSI tujuh lapis dan harus sesuai jenis jaringan spt Ethernet atau Token Ring. • NIC Ethernet beroperasi pada berbagai kecepatan, 10 Mbps, 100 Mbps atau 1 Gbps. • Ethernet dengan kabel UTP mendukung full-duplex.

Alamat Media Access Control (MAC) • Untuk mengenali sumber dan paket yang dikirim di jaringan. • Berukuran 48 bit (12 digit heksadesimal) spt 00 -E 0 -98 -01 -09 -0 E. • Secara teoritis jumlah alamat MAC dapat mencapat 248 =281. 474. 976. 710. 656 • 24 bit atas digunakan untuk identitas pembuat NIC yang IEEE sebut dengan Organizationally Unique Identifier (OUI)

Contoh

Repeater Mengambil sinyal listrik yang datang, memperbaiki jatuh tegangan dan transmisi ulang sinyal yang sudah pulih. Glen E. Clarke, 2009

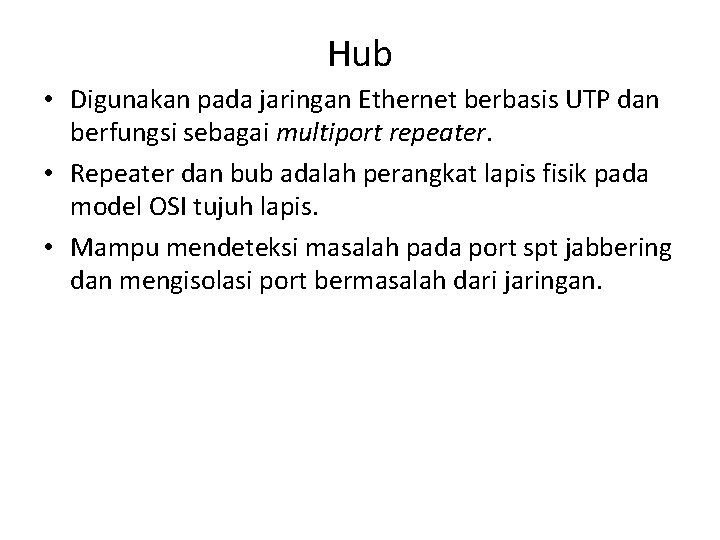

Hub • Digunakan pada jaringan Ethernet berbasis UTP dan berfungsi sebagai multiport repeater. • Repeater dan bub adalah perangkat lapis fisik pada model OSI tujuh lapis. • Mampu mendeteksi masalah pada port spt jabbering dan mengisolasi port bermasalah dari jaringan.

Bridge • Menyaring (filter) dan melewatkan (forward) paket antara 2 atau lebih segmen berdasarkan alamat MAC • Bridge selalu melewatkan paket broadcast. • Collision domain adalah grup komputer dimana paket mereka dapat saling berbenturan. • Broadcast domain adalah grup komputer dimana mereka dapat saling menerima pesan broadcast.

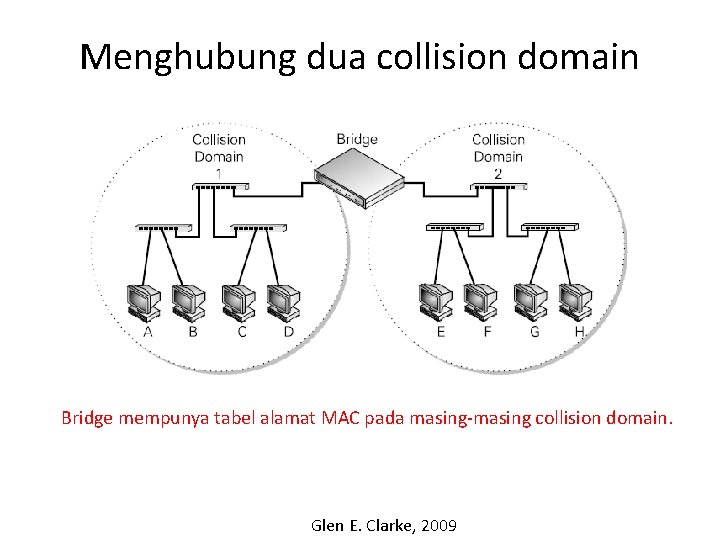

Menghubung dua collision domain Bridge mempunya tabel alamat MAC pada masing-masing collision domain. Glen E. Clarke, 2009

Switch • Bridge dan switch adalah perangkat lapis data link pada model OSI tujuh lapis. • Address learning, merekam alamat MAC dari perangkat yang terhubung ke port-port nya. • Filtering/forwarding, melewatkan paket ke port yang sesuai dengan MAC tujuan.

Pemrosesan paket data
