Perangkat Installasi Jaringan Kabel Tester 1 Kabel tester
Perangkat Installasi Jaringan
Kabel Tester 1. Kabel tester digunakan untuk mengetahui apakah kabel telah berhasil disambungkan dengan baik. 2. Sebagai alat yang mendeteksi terputus atau tidaknya kabel yang digunakan pada jaringan.
Tang Crimper Pemotong Pengupas Pengepres Tang Crimper merupakan alat yang mempunyai berbagai fungsi untuk keperluan pemasangan kabel jaringan. Alat ini biasanya mempunyai tiga bagian yaitu : 1. Cutter : memotong 2. Nipper : mengupas 3. Crimpe : mengepres/menjepit

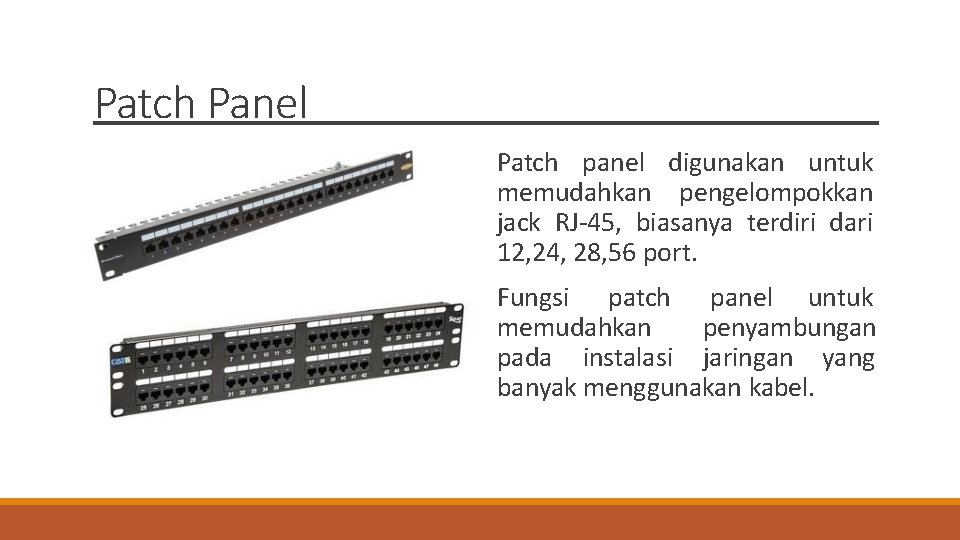

Patch Panel Patch panel digunakan untuk memudahkan pengelompokkan jack RJ-45, biasanya terdiri dari 12, 24, 28, 56 port. Fungsi patch panel untuk memudahkan penyambungan pada instalasi jaringan yang banyak menggunakan kabel.
RJ-45 RJ- 45 adalah konektor kabel Ethernet yang biasa digunakan dalam topologi jaringan komputer LAN maupun jaringan komputer tipe lainnya. RJ-45 terdiri dari 8 pin sebagai tempat penyambungan dengan kabel UTP.
Label Kabel

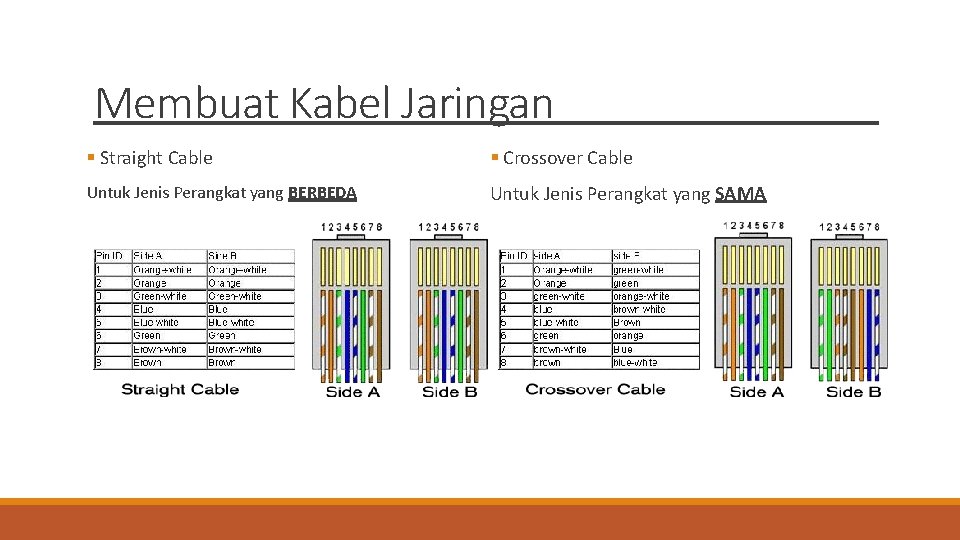

Membuat Kabel Jaringan Straight Cable Crossover Cable Untuk Jenis Perangkat yang BERBEDA Untuk Jenis Perangkat yang SAMA
Rollover Cable Kabel Rollover biasanya digunakan untuk menghubungkan PC ke switch (manageable), Cisco Router atau router melalui port konsol untuk melakukan konfigurasi
Step 1 Ukurlah jarak atau panjang kabel sesuai Kupaslah kabel dengan hati-hati pada kedua keperluan (tambahkan 20% dari panjang ujungnya. Kemudian urailah urutan kabel dengan rapi dan berurutan. seharusnya)

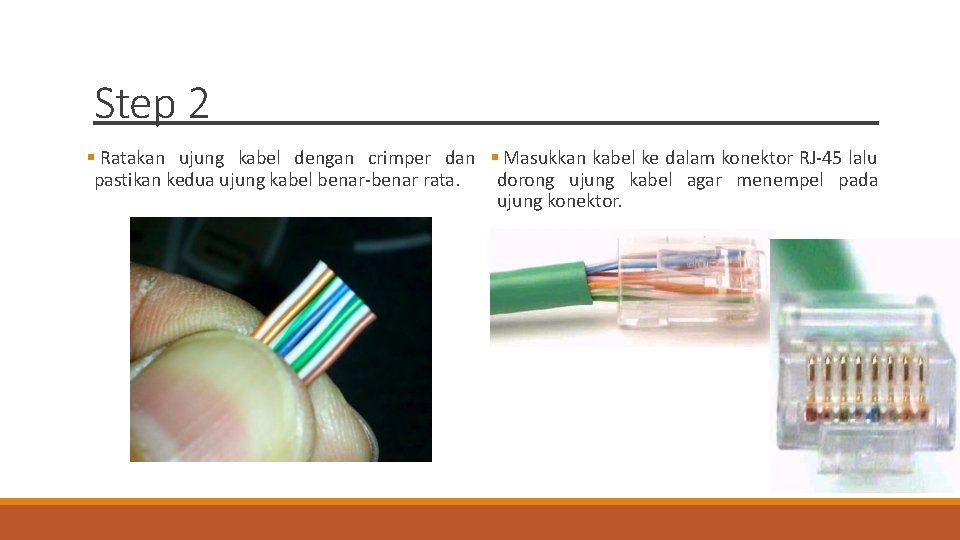

Step 2 Ratakan ujung kabel dengan crimper dan Masukkan kabel ke dalam konektor RJ-45 lalu pastikan kedua ujung kabel benar-benar rata. dorong ujung kabel agar menempel pada ujung konektor.

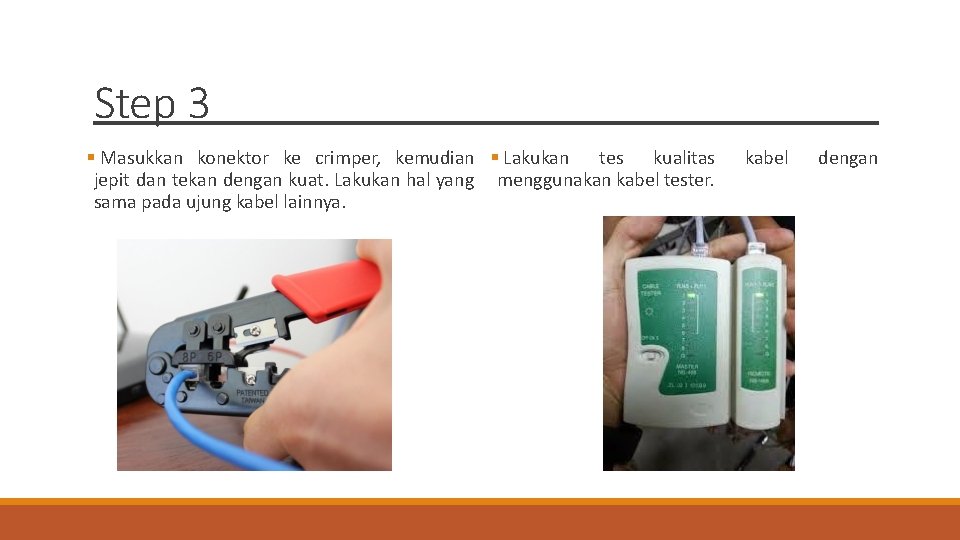

Step 3 Masukkan konektor ke crimper, kemudian Lakukan tes kualitas jepit dan tekan dengan kuat. Lakukan hal yang menggunakan kabel tester. sama pada ujung kabel lainnya. kabel dengan

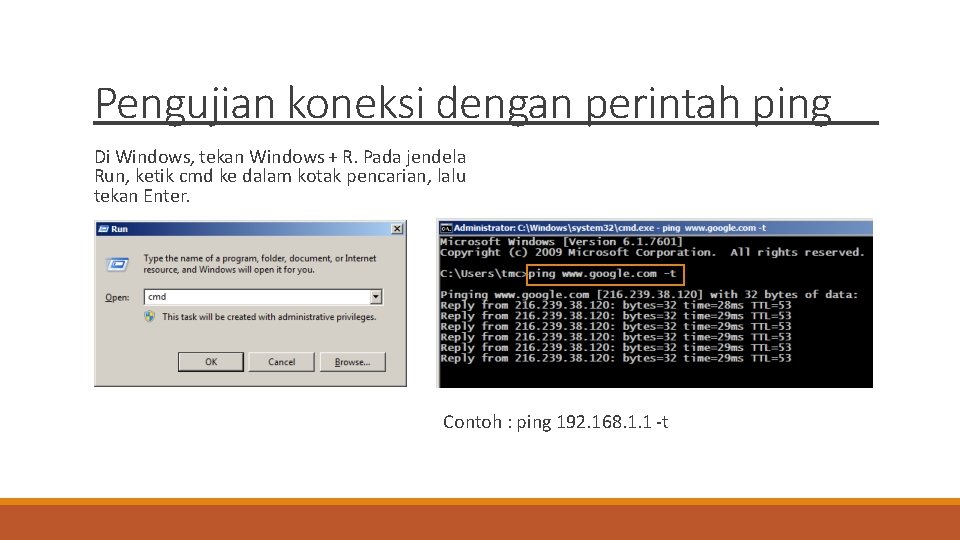

Pengujian koneksi dengan perintah ping Di Windows, tekan Windows + R. Pada jendela Run, ketik cmd ke dalam kotak pencarian, lalu tekan Enter. Contoh : ping 192. 168. 1. 1 -t
TERIMAKASIH
