PERANGKAT BANTU GAMBAR

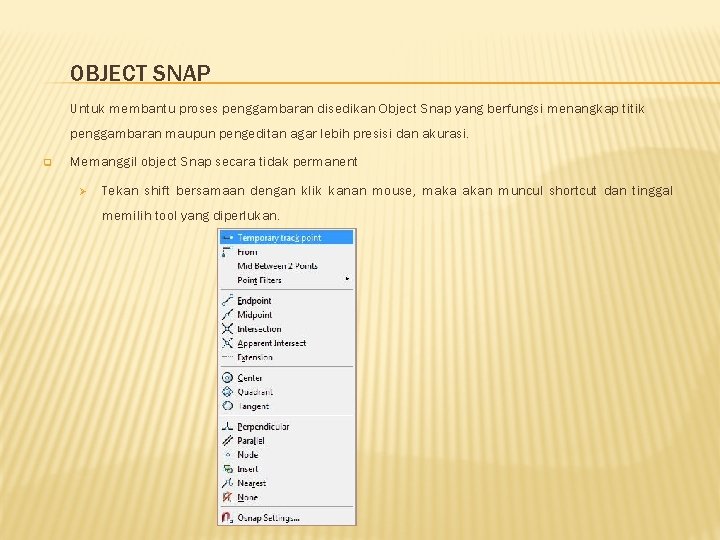

OBJECT SNAP Untuk membantu proses penggambaran disedikan Object Snap yang berfungsi menangkap titik penggambaran maupun pengeditan agar lebih presisi dan akurasi. q Memanggil object Snap secara tidak permanent Ø Tekan shift bersamaan dengan klik kanan mouse, maka akan muncul shortcut dan tinggal memilih tool yang diperlukan.

q Memanggil object snap secara permanen Ø Pilh tool kemudian pilih drafting settings Ø Setelah muncul kotak dialog drafting setting maka pilih Object Snap dan select all Ø klik OK setelah selesai dan untuk memgaktifkan dan menonaktifkan Object Snap tekan tombol F 3

JENIS FASILITAS OBJECT SNAP 1. ENDPOINT berfungsi untuk menangkap titik ujung suatu objek seperti garis busur maupun obyek yang bersudut. Adapun contohnya : Ø Misal sudah ada sebuah garis dan kita akan meletakkan garis baru diujung garis yang sudah ada Ø Pastikan Object Snap sudah aktif Ø Lalu klik line Ø Arahkan kursor pada ujung garis yang dituju maka pada ujung garis tesebut akan muncul kotak berwarna sebagai indikator bahwa garis yang akan kita tempatkan sudah ada pada ujung garis lainnya Ø Dan akan muncul tulisan endpoint lalu klik kiri maka garis akan menyatu diujung garis lainnya

2. MIDPOINT berfungsi untuk menangkap titik tengah garis, busur serta obyek lain. Adapun cara penggunaannya adalah sebagai berikut : Ø Pastikan sudah ada garis atau obyek lain yang akan dicari titik tengahnya Ø Buat garis yang akan memotong garis/obyek yang sudah ada Ø Arahkan kursor pada titik tengah garis/obyek maka akan mucul tanda segitiga dan tulisan midpoint Ø Klik kiri maka garis yang baru akan tepat melalui titik tengah garis yang sudah ada

3. INTERSECTION berfungsi untuk menangkap titik perpotongan antara 2 obyek atau lebih. Adapun cara penggunaannya adalah sebagai berikut : Ø pada suatu kasus sudah terdapat suatu obyek yang berpotongan Ø buat garis yang melalui garis perpotongan tersebut caranya Ø Klik line dan arahkan kursor pada titik perpotongan hingga muncul tanda silang lalu klik

4. CENTER berfungsi menangkap titik pusat suatu lingkaran. Adapun cara penggunaannya adalah sebagai berikut : Ø misal sudah ada sebuah lingkaran dan kita hendak meletakkan sebuah garis pada pusat lingkaran caranya adalah Ø Klik line Ø Arahkan kursor pada titik tengah lingkaran hingga muncul indikatornya baru klik kiri

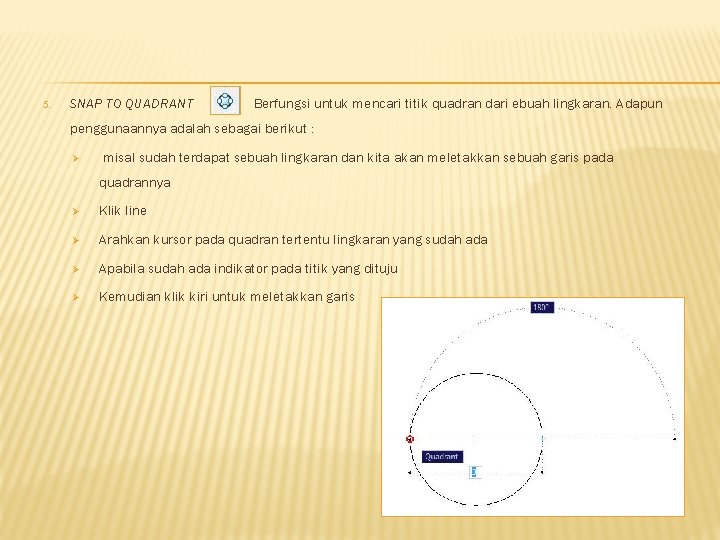

5. SNAP TO QUADRANT Berfungsi untuk mencari titik quadran dari ebuah lingkaran. Adapun penggunaannya adalah sebagai berikut : Ø misal sudah terdapat sebuah lingkaran dan kita akan meletakkan sebuah garis pada quadrannya Ø Klik line Ø Arahkan kursor pada quadran tertentu lingkaran yang sudah ada Ø Apabila sudah ada indikator pada titik yang dituju Ø Kemudian klik kiri untuk meletakkan garis
