PERANCANGAN NORMALISASI DFD IYAN GUSTIANA PRODI SISTEM INFORMASI

PERANCANGAN NORMALISASI DFD IYAN GUSTIANA PRODI SISTEM INFORMASI FAKULTAS TEKNIK & ILMU KOMPUTER UNIKOM

CONTOH KASUS Buatlah Sistem Informasi penyewaan Video Compact Disk (VCD) untuk CV. Film Anugrah : Pihak-pihak yang terkait : Penyewa; Pemilik usaha; Petugas.

DIAGRAM KONTEK SISTEM INFORMASI PENYEWAAN VCD CV. FILM ANUGRAH

BREAK DOWN SIP VCD CV. FILM ANUGRAH

KAMUS DATA

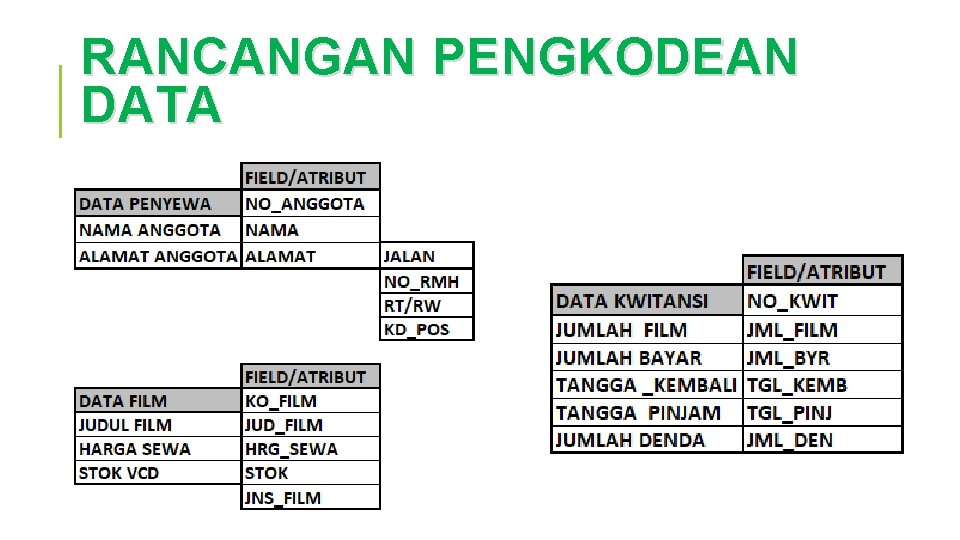

RANCANGAN PENGKODEAN DATA

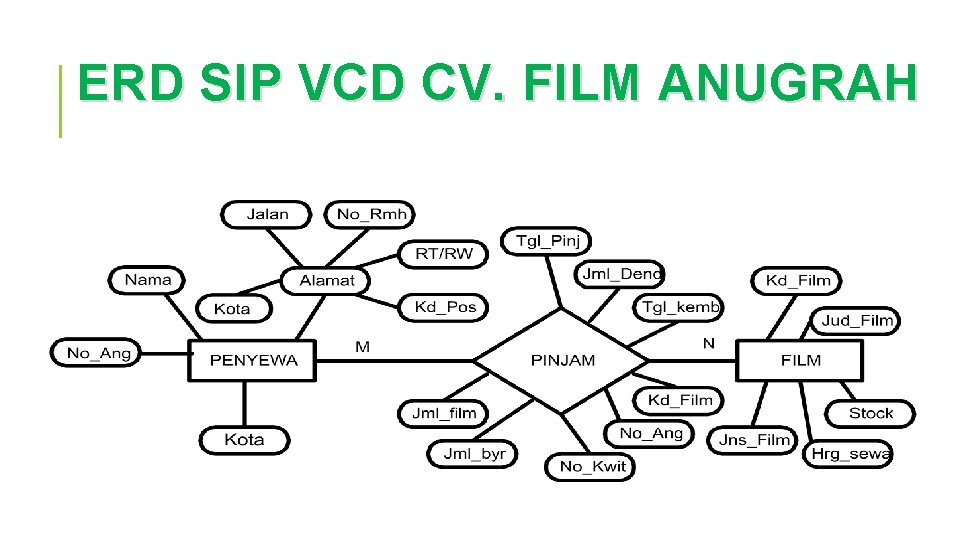

ERD SIP VCD CV. FILM ANUGRAH

UNNORMAL

NORMALISASI KE 1

PROSES NORMALISASI KE 1 FILED YANG MASIH SAMA DIHAPUS FILED YANG MASIH SAMA ADALAH : KO_FILM, JUD_FILM, JNS_FILM, HRG_SEWA, NO_ANG, NAMA (DITANDAI DENGAN BLOK KUNING TUA)

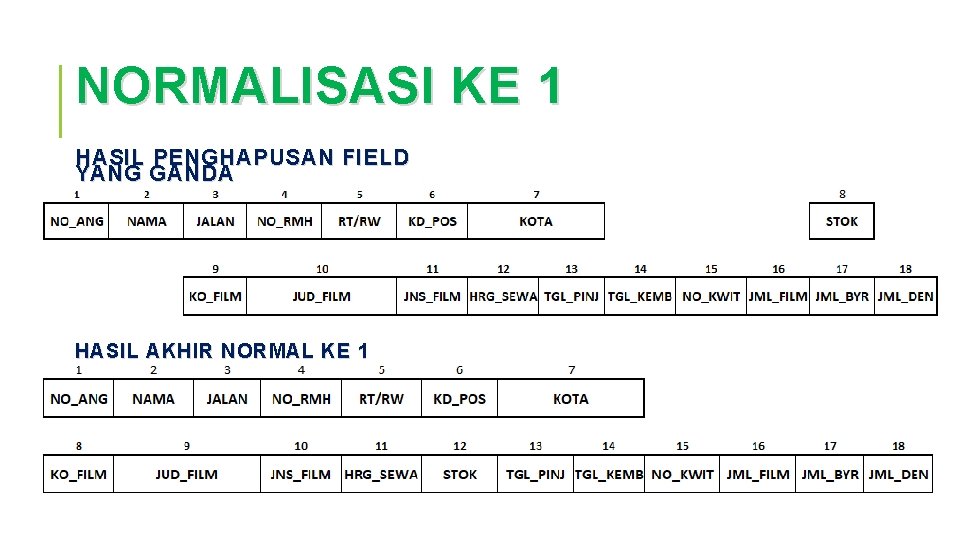

NORMALISASI KE 1 HASIL PENGHAPUSAN FIELD YANG GANDA HASIL AKHIR NORMAL KE 1

PROSES NORMALISASI KE 2 DIKELOMPOKAN BERDASARKAN PRIMARY KEY

NORMALISASI KE 2 DIKELOMPOKAN BERDASARKAN PRIMARY KEY, MEMBENTUK TABEL MASTER DAN TRANSAKSI. TABEL TRANSAKSI ADALAH TABEL TERAKHIR, SEHINGGA DITABEL TRANSAKSI HARUS DISERTAKAN PRIMARY KEY DARI MASING-MASING TABEL MASTER UNTUK MEMBENTUK RELASI.

PROSES NORMALISASI KE 3 PROSES NORMAL KE 3 AKAN TERJADI KALAU MASIH ADA FIELD SELAIN PRIMARY KEY YANG MASIH TERGANTUNG PADA FILED LAINNYA YANG BUKAN PRIMARY KEY JUGA (LIHAT TANDA BLOK KUNING)

NORMALISASI KE 3

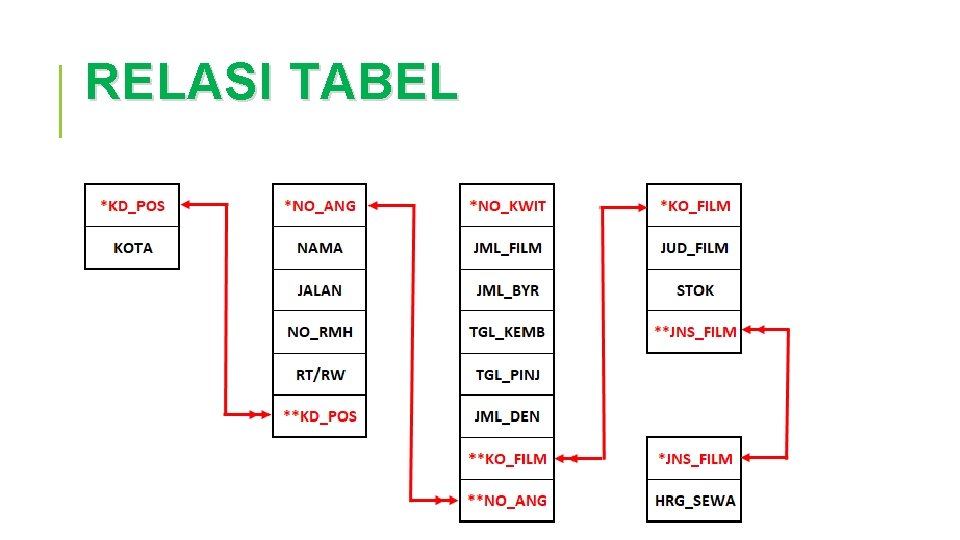

RELASI TABEL

TABEL UNTUK DATABASE ANGGOT ANama Field Jenis NO_ANG NAMA JALAN FILM NO_RUMA Nama Field Jenis Field Panjan Index. H RT_RW g KD_FILM Characters 6 Y KD_POS JUD_FILM Characters 20 STOCK Numeric 2 JNS_FILM Characters 15 HRG_SEW Numeric 5 PINJAM Nama Field Jenis Field Panjang Index Panjan Index g 6 Y NO_KWIT Character s NO_ANG Character s KD_FILM Character s TGL_PINJ Character s TGL_KEMB Character s JML_FILM Numeric Field Character s Character 20 s Character 15 s Character 8 s JML_BYR Numeric Character 5 JML_DEN Numeric s Nama Field Jenis Field TGL_BYR Panjan Index Character g s KD_POS Characters TGL_DEN 5 Y Character s KOTA Characters 15 KOTA 6 6 6 10 10 2 6 6 10 10 Y
