Perancangan Data Logis dan Fisik Oleh Rahmat Robi

Perancangan Data Logis dan Fisik Oleh : Rahmat Robi Waliyansyah, M. Kom.

Dua tipe dari data model adalah : 1. LOGICAL MODELING 2. PHYSICAL MODELING GAMBARAN UMUM

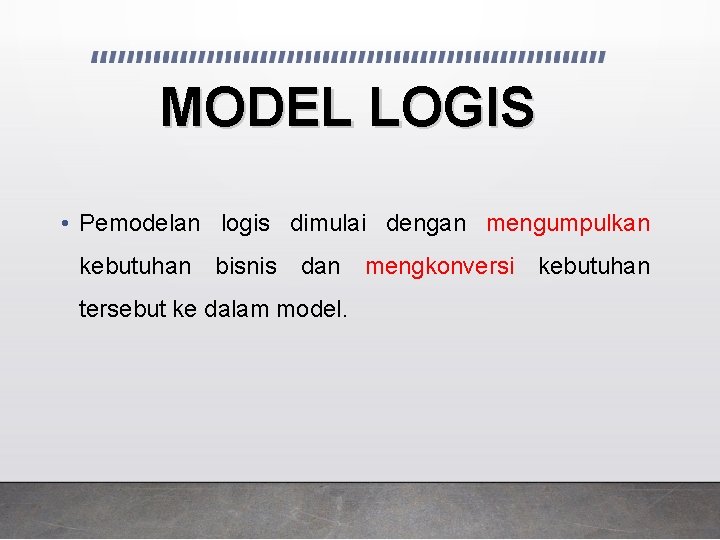

MODEL LOGIS • Pemodelan logis dimulai dengan mengumpulkan kebutuhan bisnis dan mengkonversi kebutuhan tersebut ke dalam model.

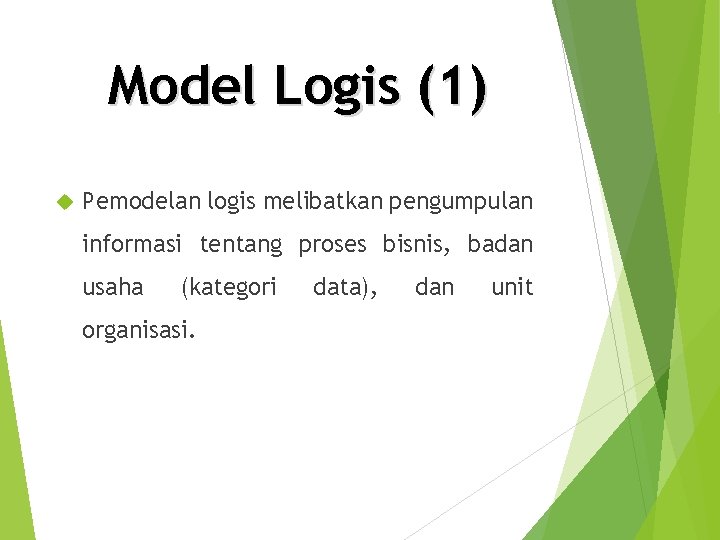

Model Logis (1) Pemodelan logis melibatkan pengumpulan informasi tentang proses bisnis, badan usaha (kategori organisasi. data), dan unit

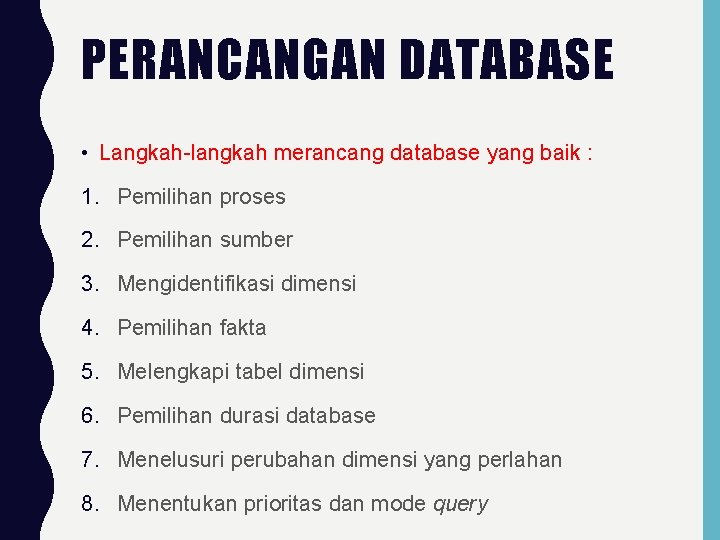

PERANCANGAN DATABASE • Langkah-langkah merancang database yang baik : 1. Pemilihan proses 2. Pemilihan sumber 3. Mengidentifikasi dimensi 4. Pemilihan fakta 5. Melengkapi tabel dimensi 6. Pemilihan durasi database 7. Menelusuri perubahan dimensi yang perlahan 8. Menentukan prioritas dan mode query

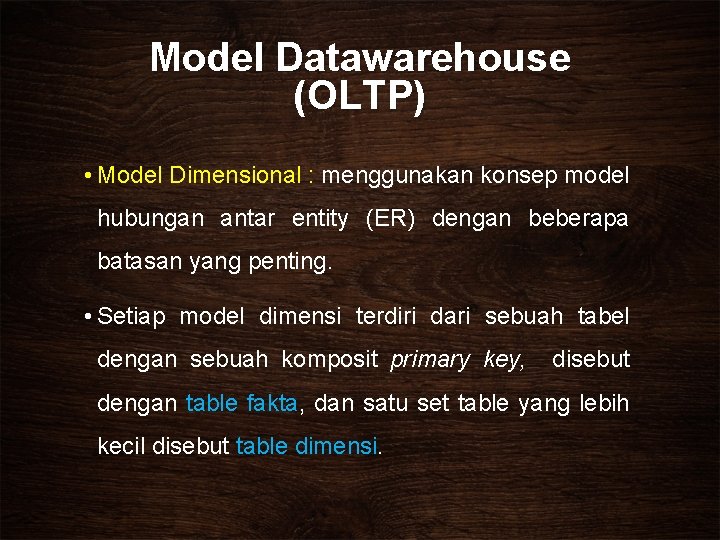

Model Datawarehouse (OLTP) • Model Dimensional : menggunakan konsep model hubungan antar entity (ER) dengan beberapa batasan yang penting. • Setiap model dimensi terdiri dari sebuah tabel dengan sebuah komposit primary key, disebut dengan table fakta, dan satu set table yang lebih kecil disebut table dimensi.

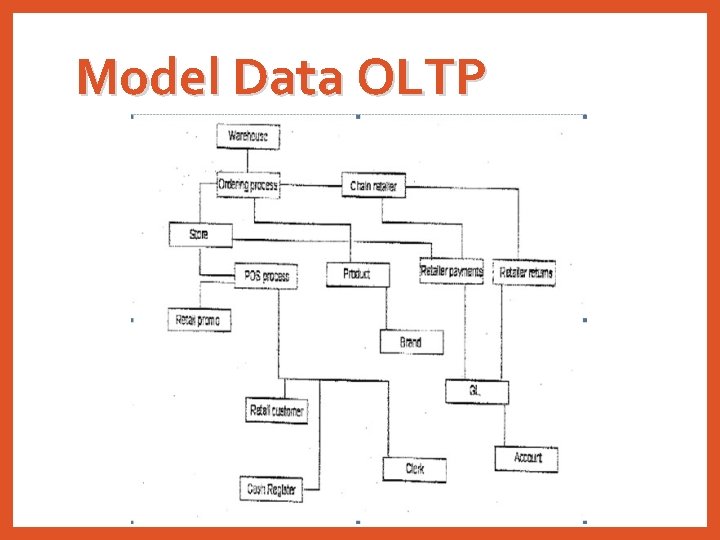

Model Data OLTP

MODEL DIMENSIONAL (STAR SKEMA)

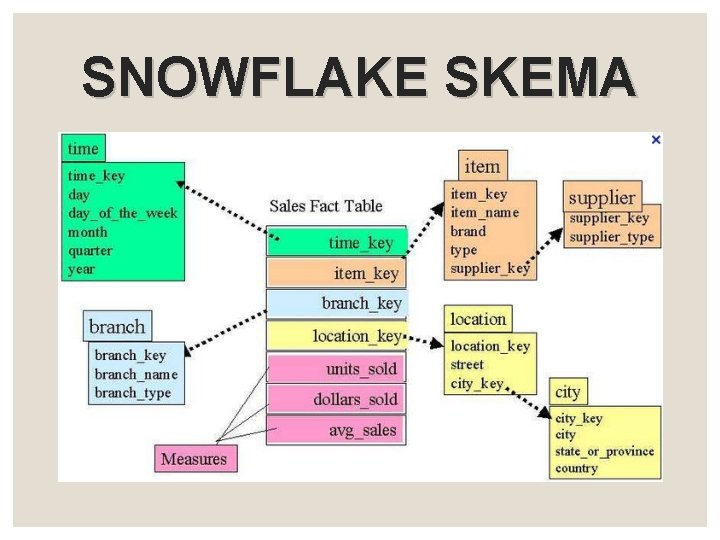

SNOWFLAKE SKEMA

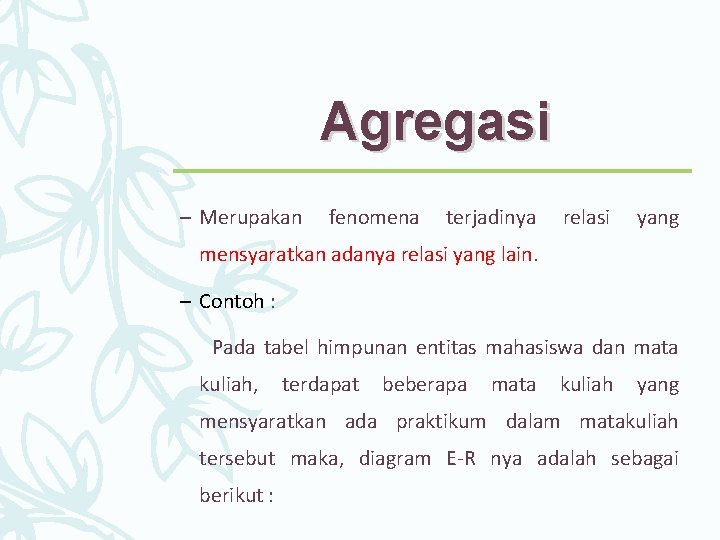

Agregasi – Merupakan fenomena terjadinya relasi yang mensyaratkan adanya relasi yang lain. – Contoh : Pada tabel himpunan entitas mahasiswa dan mata kuliah, terdapat beberapa mata kuliah yang mensyaratkan ada praktikum dalam matakuliah tersebut maka, diagram E-R nya adalah sebagai berikut :

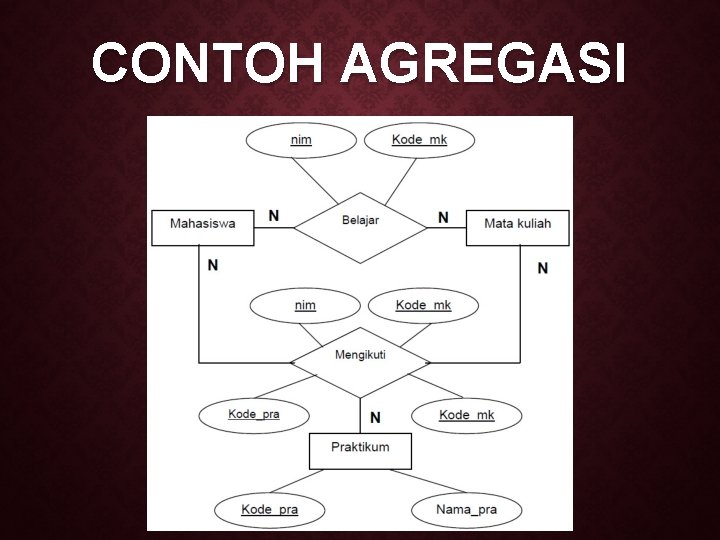

CONTOH AGREGASI

MODEL FISIK • Pemodelan fisik melibatkan desain yang sebenarnya database logis konversi sesuai dari dengan persyaratan yang ditetapkan dari pemodelan data logis.

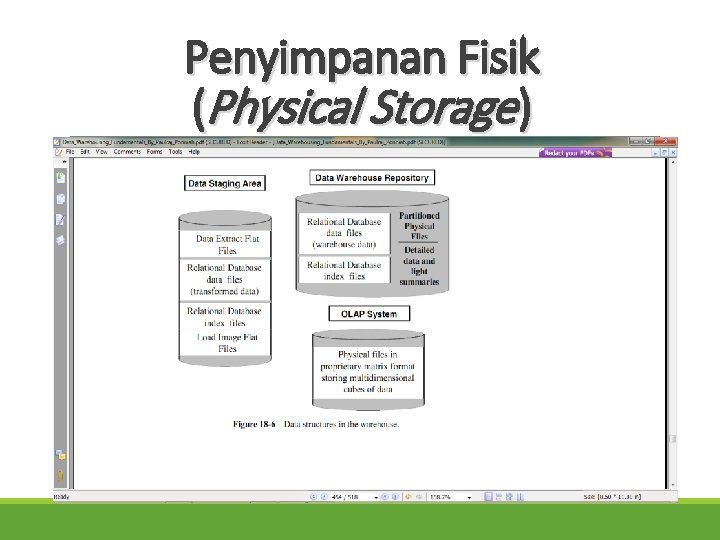

Penyimpanan Fisik (Physical Storage)

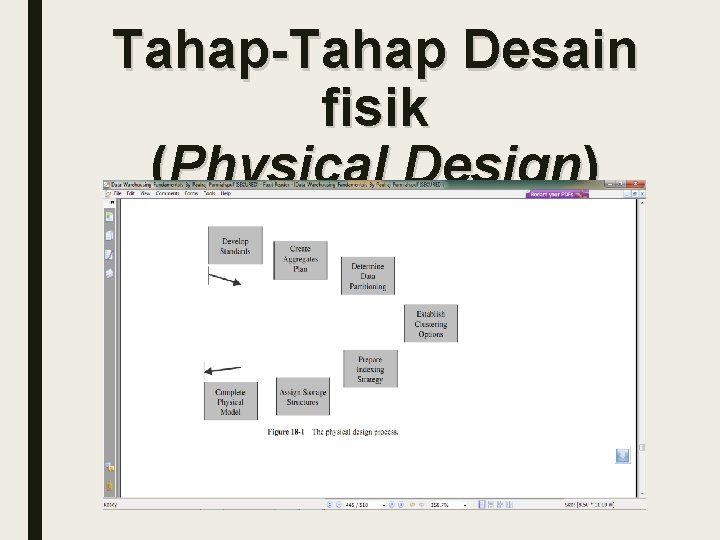

Tahap-Tahap Desain fisik (Physical Design)

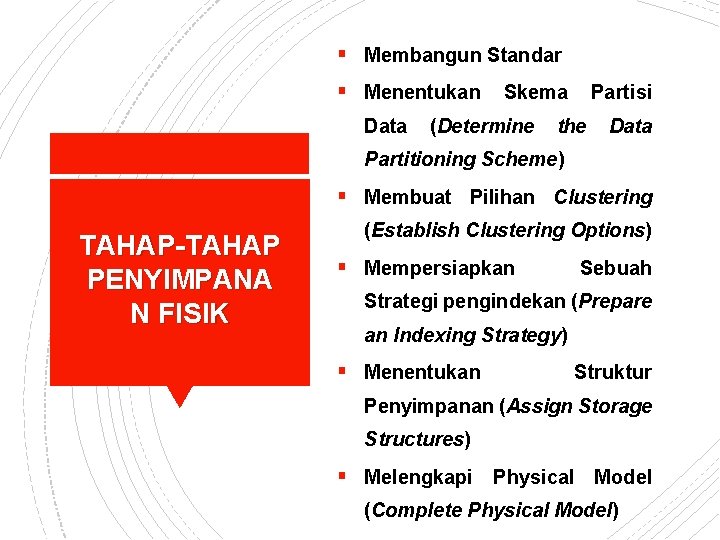

§ Membangun Standar § Menentukan Data Skema (Determine Partisi the Data Partitioning Scheme) § Membuat Pilihan Clustering TAHAP-TAHAP PENYIMPANA N FISIK (Establish Clustering Options) § Mempersiapkan Sebuah Strategi pengindekan (Prepare an Indexing Strategy) § Menentukan Struktur Penyimpanan (Assign Storage Structures) § Melengkapi Physical Model (Complete Physical Model)

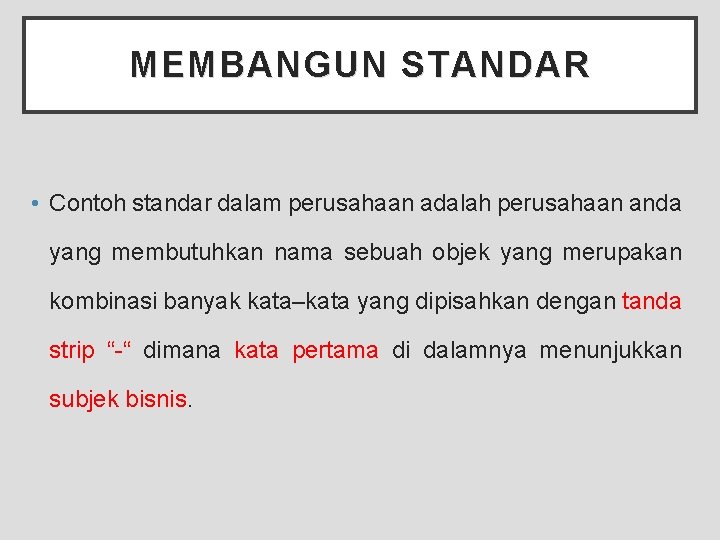

MEMBANGUN STANDAR • Contoh standar dalam perusahaan adalah perusahaan anda yang membutuhkan nama sebuah objek yang merupakan kombinasi banyak kata–kata yang dipisahkan dengan tanda strip “-“ dimana kata pertama di dalamnya menunjukkan subjek bisnis.

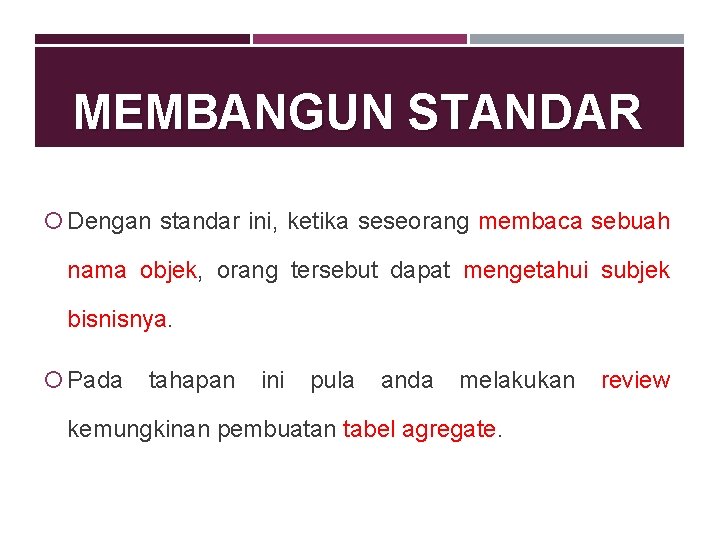

MEMBANGUN STANDAR Dengan standar ini, ketika seseorang membaca sebuah nama objek, orang tersebut dapat mengetahui subjek bisnisnya. Pada tahapan ini pula anda melakukan review kemungkinan pembuatan tabel agregate.

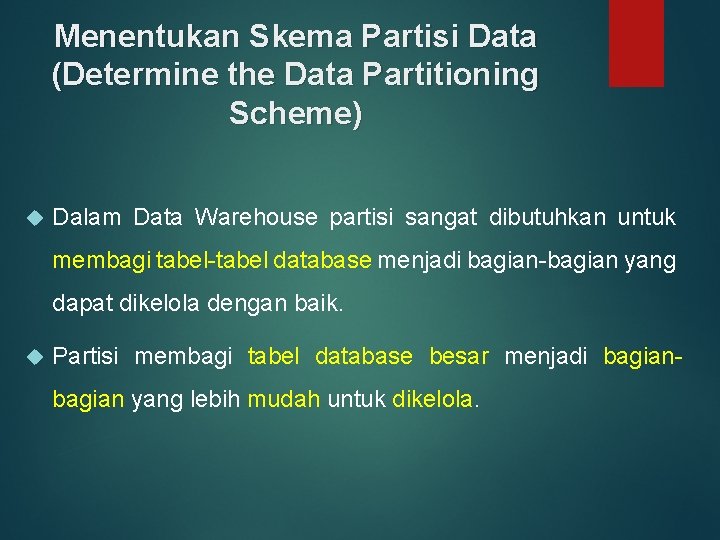

Menentukan Skema Partisi Data (Determine the Data Partitioning Scheme) Dalam Data Warehouse partisi sangat dibutuhkan untuk membagi tabel-tabel database menjadi bagian-bagian yang dapat dikelola dengan baik. Partisi membagi tabel database besar menjadi bagian yang lebih mudah untuk dikelola.

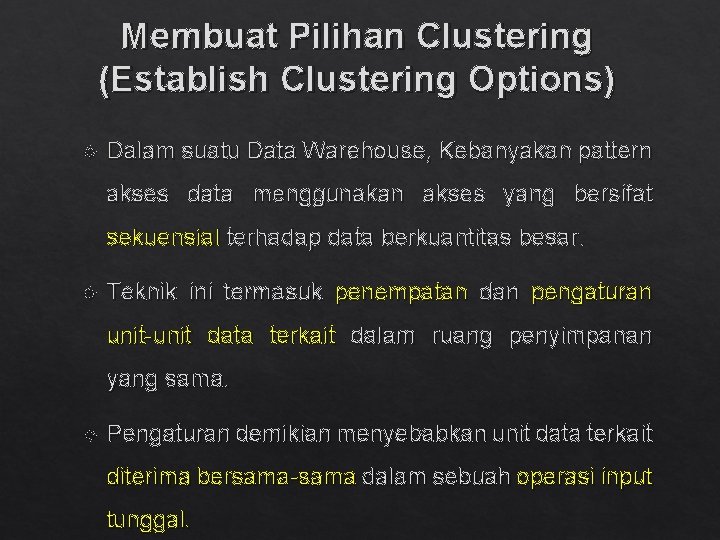

Membuat Pilihan Clustering (Establish Clustering Options) Dalam suatu Data Warehouse, Kebanyakan pattern akses data menggunakan akses yang bersifat sekuensial terhadap data berkuantitas besar. Teknik ini termasuk penempatan dan pengaturan unit-unit data terkait dalam ruang penyimpanan yang sama. Pengaturan demikian menyebabkan unit data terkait diterima bersama-sama dalam sebuah operasi input tunggal.

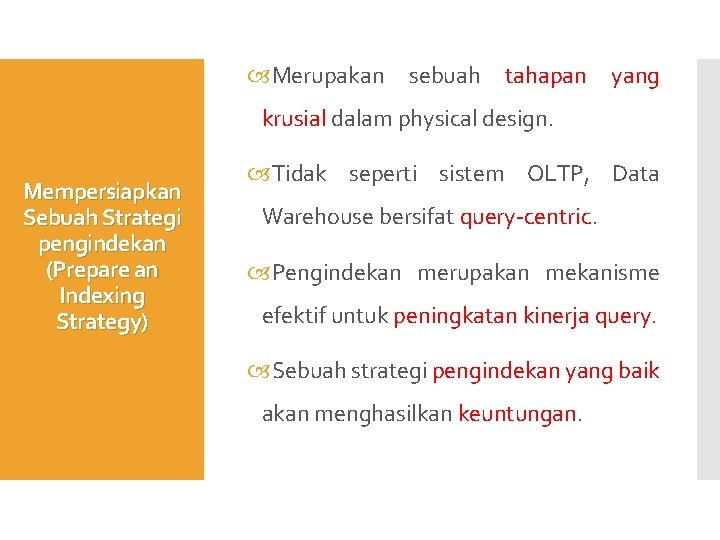

Merupakan sebuah tahapan yang krusial dalam physical design. Mempersiapkan Sebuah Strategi pengindekan (Prepare an Indexing Strategy) Tidak seperti sistem OLTP, Data Warehouse bersifat query-centric. Pengindekan merupakan mekanisme efektif untuk peningkatan kinerja query. Sebuah strategi pengindekan yang baik akan menghasilkan keuntungan.

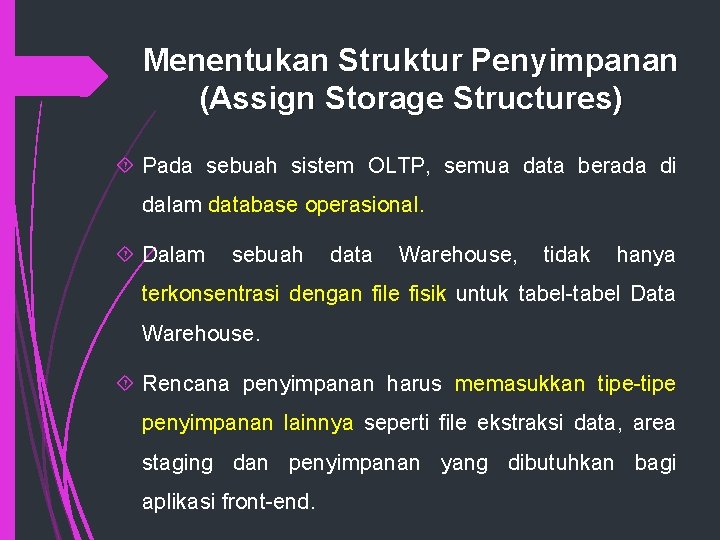

Menentukan Struktur Penyimpanan (Assign Storage Structures) Pada sebuah sistem OLTP, semua data berada di dalam database operasional. Dalam sebuah data Warehouse, tidak hanya terkonsentrasi dengan file fisik untuk tabel-tabel Data Warehouse. Rencana penyimpanan harus memasukkan tipe-tipe penyimpanan lainnya seperti file ekstraksi data, area staging dan penyimpanan yang dibutuhkan bagi aplikasi front-end.

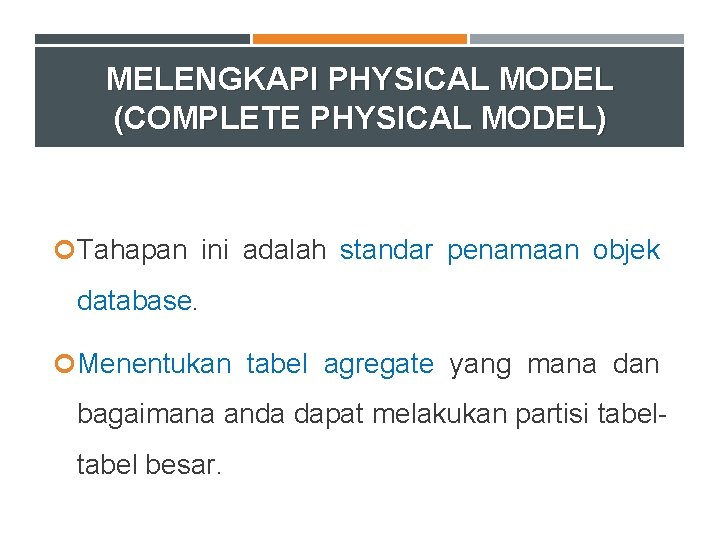

MELENGKAPI PHYSICAL MODEL (COMPLETE PHYSICAL MODEL) Tahapan ini adalah standar penamaan objek database. Menentukan tabel agregate yang mana dan bagaimana anda dapat melakukan partisi tabel besar.

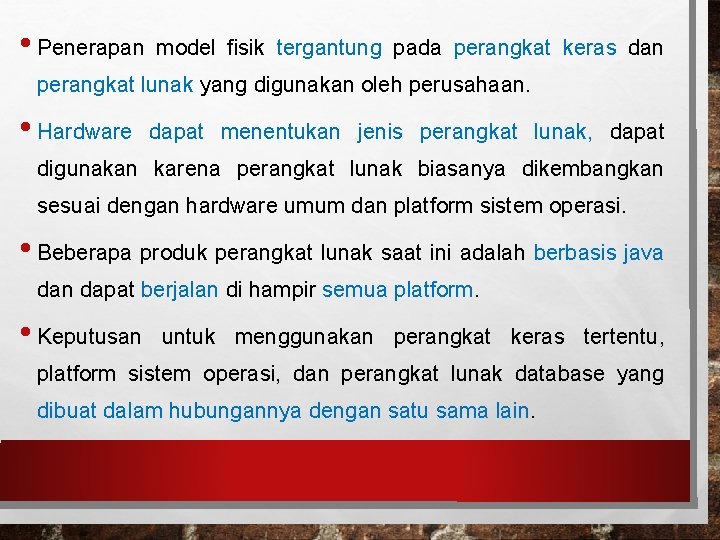

• Penerapan model fisik tergantung pada perangkat keras dan perangkat lunak yang digunakan oleh perusahaan. • Hardware dapat menentukan jenis perangkat lunak, dapat digunakan karena perangkat lunak biasanya dikembangkan sesuai dengan hardware umum dan platform sistem operasi. • Beberapa produk perangkat lunak saat ini adalah berbasis java dan dapat berjalan di hampir semua platform. • Keputusan untuk menggunakan perangkat keras tertentu, platform sistem operasi, dan perangkat lunak database yang dibuat dalam hubungannya dengan satu sama lain.

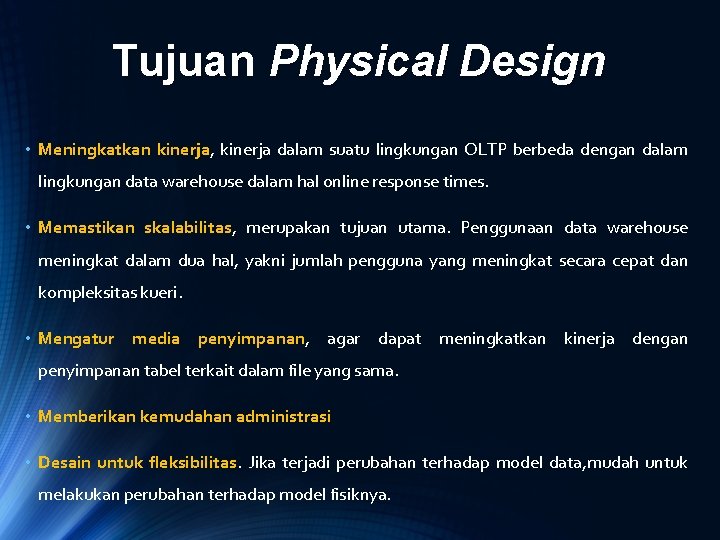

Tujuan Physical Design • Meningkatkan kinerja, kinerja dalam suatu lingkungan OLTP berbeda dengan dalam lingkungan data warehouse dalam hal online response times. • Memastikan skalabilitas, merupakan tujuan utama. Penggunaan data warehouse meningkat dalam dua hal, yakni jumlah pengguna yang meningkat secara cepat dan kompleksitas kueri. • Mengatur media penyimpanan, agar dapat meningkatkan kinerja dengan penyimpanan tabel terkait dalam file yang sama. • Memberikan kemudahan administrasi • Desain untuk fleksibilitas. Jika terjadi perubahan terhadap model data, mudah untuk melakukan perubahan terhadap model fisiknya.

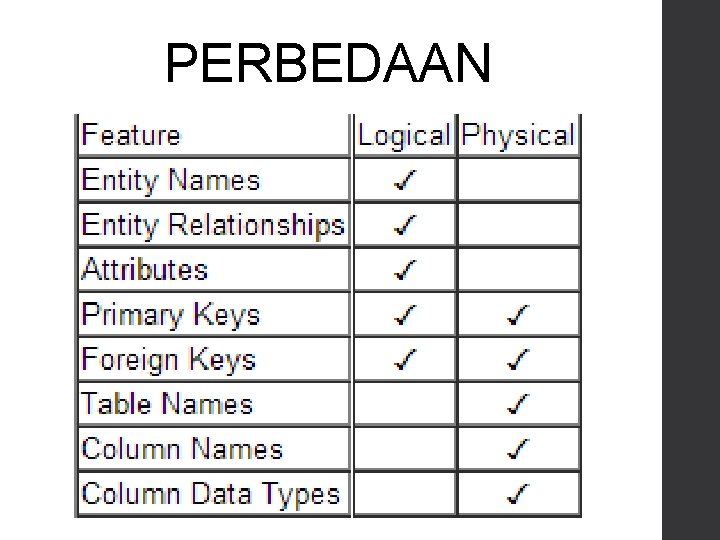

PERBEDAAN

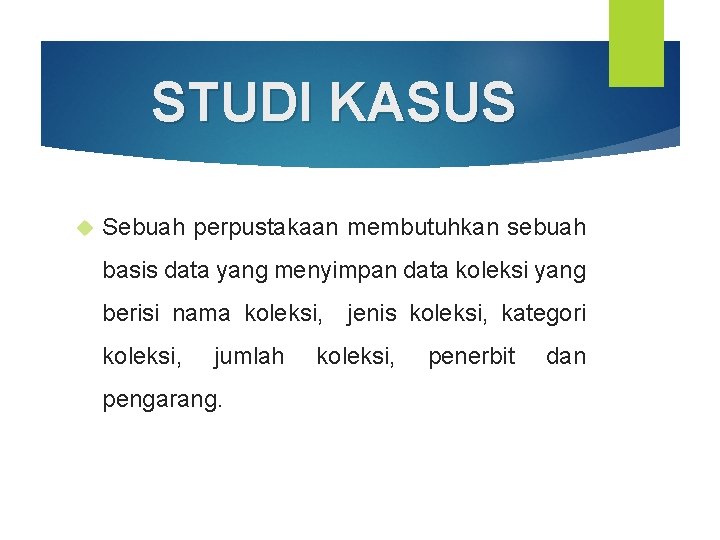

STUDI KASUS Sebuah perpustakaan membutuhkan sebuah basis data yang menyimpan data koleksi yang berisi nama koleksi, jenis koleksi, kategori koleksi, jumlah pengarang. koleksi, penerbit dan

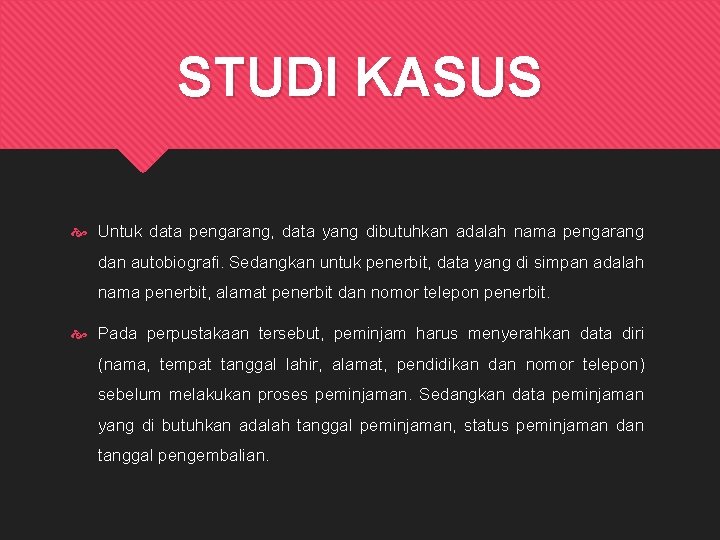

STUDI KASUS Untuk data pengarang, data yang dibutuhkan adalah nama pengarang dan autobiografi. Sedangkan untuk penerbit, data yang di simpan adalah nama penerbit, alamat penerbit dan nomor telepon penerbit. Pada perpustakaan tersebut, peminjam harus menyerahkan data diri (nama, tempat tanggal lahir, alamat, pendidikan dan nomor telepon) sebelum melakukan proses peminjaman. Sedangkan data peminjaman yang di butuhkan adalah tanggal peminjaman, status peminjaman dan tanggal pengembalian.

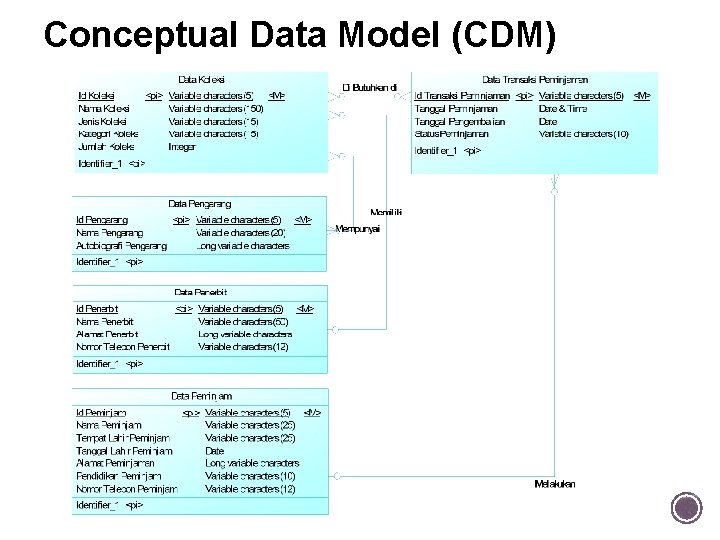

Conceptual Data Model (CDM)

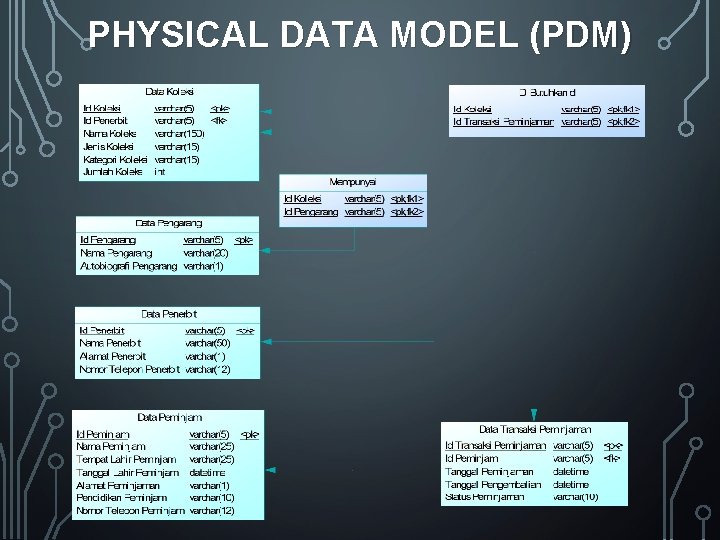

PHYSICAL DATA MODEL (PDM)
